Контрольно тренировочный цикл АКБ - КТЦ

11/02/2019 16:33

В данном случае отдельного алгоритма работы вида КТЦ - "Контрольно тренировочный цикл" в Вымпеле-55 нету.
Это больше средство для восстановления и реанимации аккумуляторных батарей.

Ниже чуть подробнее коснемся данного момента.

Мало кто знает, что для АКБ надо хотя бы ежегодно проводить "техосмотр" коим является - КТЦ - Контрольно-тренировочный цикл.
Также необходимо следить за уровнем и плотностью электролита в АКБ - в первую очередь это касается аккумуляторов в которых конструктивно это можно осуществить.

Если коротко, то КТЦ АКБ — позволяет в большинстве случаев восстановить и реанимировать "убитых" АКБ...
Не сильно убитых конечно, но вот подержанные и сильно разряженные аккумуляторы восстановить вполне реально.
Также эта операция позволяет определить пригодность АКБ к дальнейшей работе.

Сутью контрольно-тренировочного цикла АКБ является:
- полный заряд аккумулятора,
- контрольный разряд и
- повторный заряд аккумулятора.

Контрольно-тренировочный цикл (КТЦ) по шагам:

1
Сначала снятую с автомобиля АКБ надо полностью зарядить от внешнего зарядного устройства.
Можно зарядить на Алгоритме 1. Затем, после отстаивания АКБ несколько часов, проверить плотность электролита.
При напряжении 12,7 вольта на клеммах АКБ без нагрузки, плотность электролита должна быть 1.17 - 1.18 г/см³
Это есть показатель того, что АКБ полностью заряжена.

2
Затем необходимо разрядить АКБ до 10% от емкости АКБ - так называемый ток 10-ти часового режима.
Для АКБ емкостью 70Ач это 7А.
Лучше всего для разряда использовать нагрузку именно в необходимые нам 7А
Для этого можно подобрать автомобильные лампу соединенные параллельно.

При подключении их к Вымпел-55 на алгоритме 1 и выставленном напряжении 12 вольт можно посмотреть какой ток они потребляют. Это поможет подобрать нужную нагрузку.

Как посчитать мощность лампы, которая будет использоваться как нагрузка?
I = P / U
I - сила тока, А
P - мощность, Вт,
U - напряжение - в нашем случае 12 Вольт.

P = I х U = 7A х 12v = 84 Вт.

Таким образом для данного случая необходима лампа мощностью 84 ватта.
Или же, как было сказано ранее, подключить несколько имеющихся ламп параллельно, чтобы добиться близкой к необходимой мощности потребления.

3
Подключаем нашу нагрузку к АКБ и параллельно включаем вольтметр для контролирования напряжения на АКБ.
Процедуру разряда надо прекратить при напряжении 1,7 вольна на одной банке.
Соответственно если банок в АКБ шесть, то напряжение составит - 10,5 вольта.
Ниже этого значения разряжать АКБ не следует.

Совет:
После того, как напряжение на АКБ снизится до 11 вольт, дальнейший контроль напряжения на клеммах батареи надо контролировать каждые 10-15 минут.

Необходимо обязательно записать время начала разряда и время его окончания.
Также желательно контролировать температуру электролита.

АКБ не должен длительное время находиться в таком состоянии!

Как рассчитать остаточную емкость АКБ
Q = I x t
Q - емкость А/ч
I - ток
t - время разряда, ч

Пример: АКБ 70 Ач при токе разряда 6А разряжалась 7 часов
Q = 6 х 7 = 42Ач
Это говорит о том, что реальная емкость нашей АКБ меньше указанной 42Ач < 70Ач.
Из этого следует, что АКБ постепенно выходит из строя.

4
Далее незамедлительно приступаем к заряду АКБ.
Можно использовать тот же Алгоритм 1.

Контрольно-тренировочный цикл позволяет:
- полностью зарядить аккумулятор,
- восстановить его работоспособность, а также
- узнать, в каком состоянии он вообще находится.

Советуют повторить КТЦ 2-3 раза.
Помните, что :
- это достаточно длительная процедура и оставлять АКБ без присмотра категорически не рекомендуется.
- АКБ не должен кипеть!
- КТЦ необходимо делать раз в год

Десульфатация АКБ используя алгоритм 5б (КТЦ с нагрузкой Iн=0,05С)

Как говорилось выше, используя в качестве нагрузки лампу накаливания 12 вольт (например лампу дневного света) можно определить ее ток потребления - Iн
Этот ток нагрузки должен быть скомпенсирован при заряде АКБ.
К току заряда нашей АКБ прибавляется ток потребления лампы.

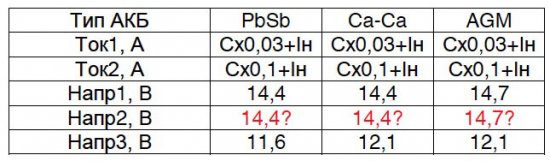

Предпочтительные параметры в режиме десульфатации (КТЦ с нагрузкой 1н=0,05С**):

НАПР 2 необходимо подбирать.

Проведение КТЦ для десульфатации в алгоритме 5б:
При достижении верхней границы заряда, ЗУ прекращает подачу тока, продолжая
контролировать напряжение, следя за нижней границей, при достижении которой начнется
новый цикл КТЦ.
Для борьбы с сульфатацией есть смысл провести 2...3 цикла КТЦ.
