Ранее я уже рассказывал о том: как я выбирал зарядное устройство (ЗУ) для заряда автомобильной аккумуляторной батареи.
Также писал о том, как с ее помощью пытался восстановить АКБ Exide Excell EB704 (70Ah 540A)

Сегодня наконец то дошли руки до разбора данного устройства. Уж очень хотелось посмотреть на внутренности, тем более что отзывов в отношении переделок Вымпел-55 своими руками достаточно много в сети.

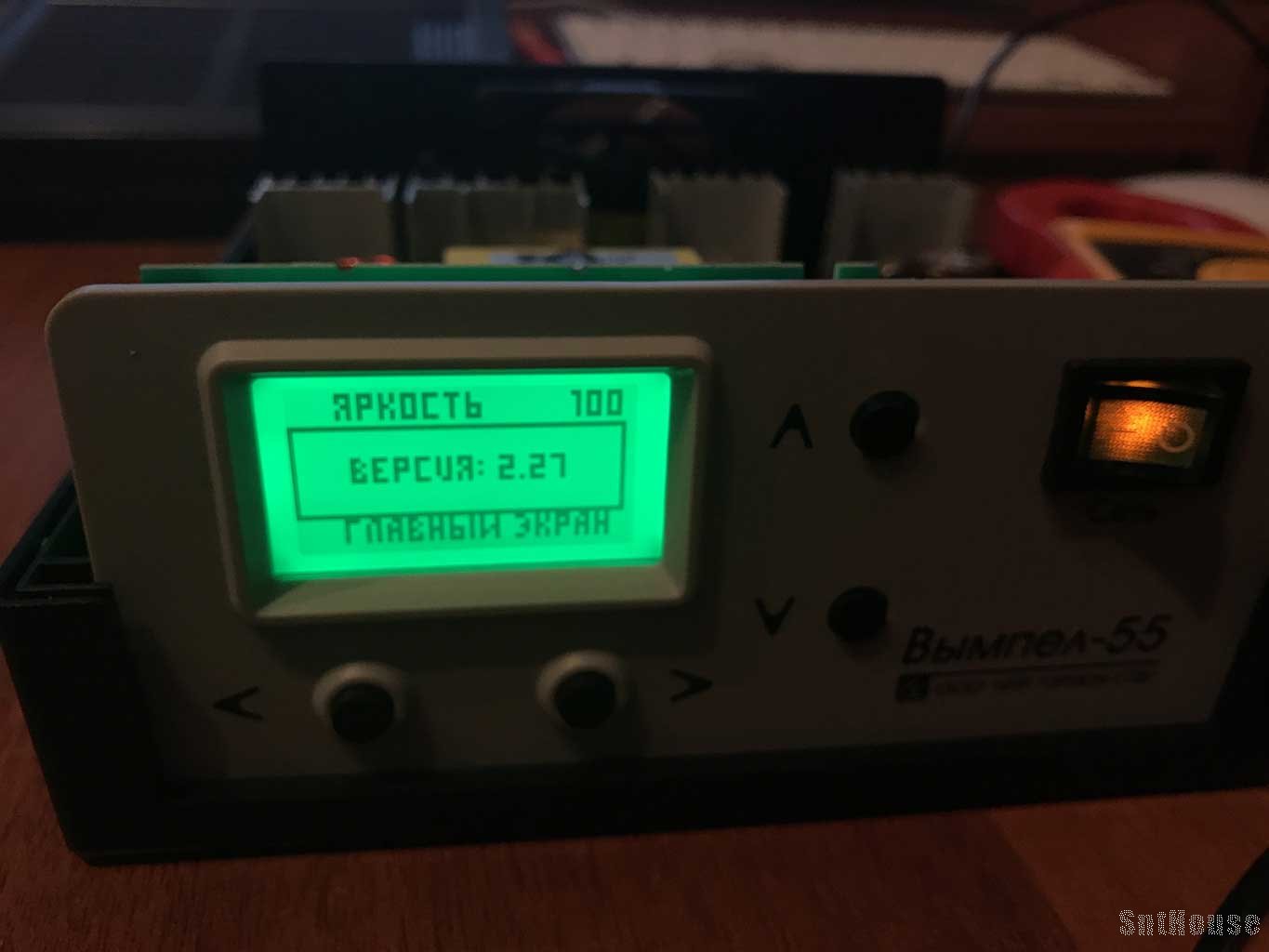

Данное ЗУ я купил в конце января 2019 года и оно мне пришло уже с новой прошивкой - 2.27
Соответственно и компоновка элементной базы как и разводка самой платы были переработаны разработчиком.

На предыдущую версию Вымпел-55 были такие негативные отзывы:
- маленький вентилятор, который не очень справлялся с охлаждением
- монтажная плата часто попадалась не очищенной от флюса
- отсутствие нормальных радиаторов на силовых элементах
- в качестве радиаторов используются алюминиевые пластинки без теплоотводящих ребер
- силовые элементы прикреплены к "радиаторам" на заклепки и без теплопроводной пасты

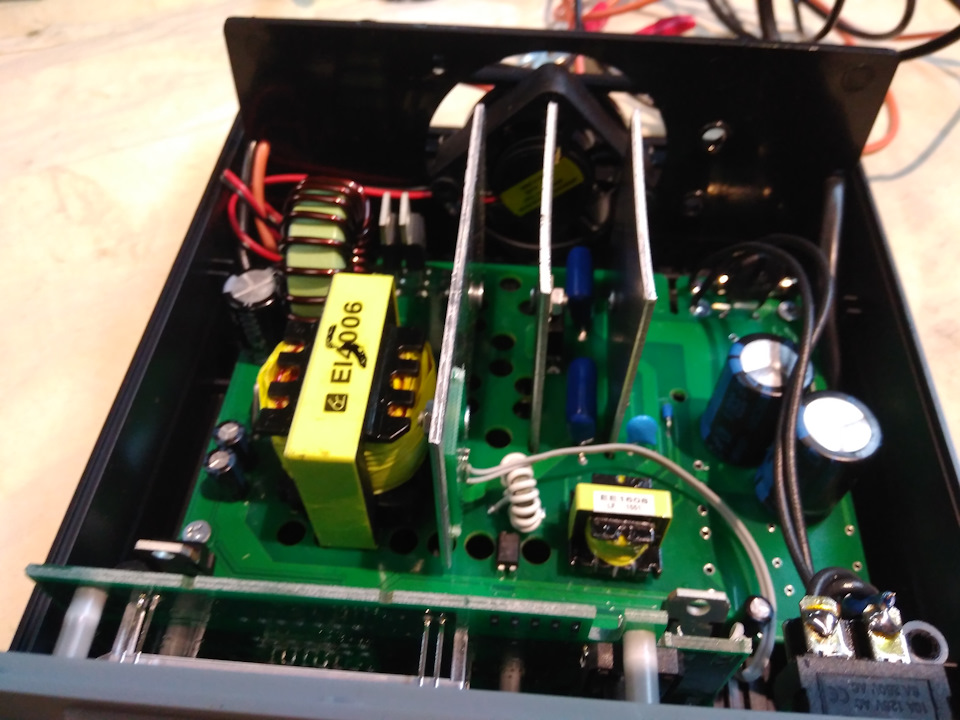

А вот компоновка старой версии Вымпел-55

Это фото взято из сети

Как видно компоновка элементов на плате поменялась очень сильно.

Корпус сделан достаточно качественно.

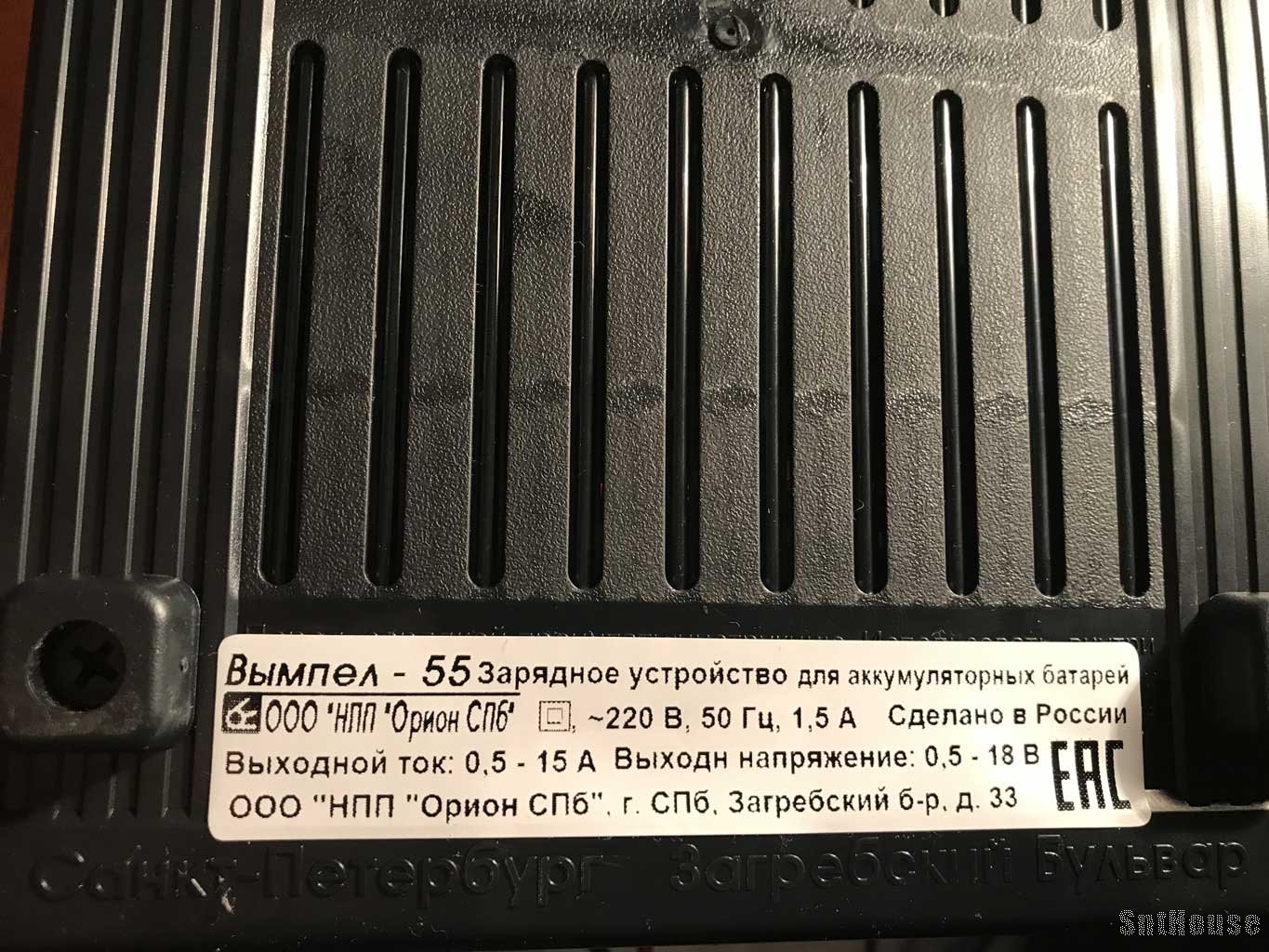

Снизу приклеен шильдик на котором видно что нижние пределы начинаются от значений 0,5.
В предыдущей версии нижняя граница напряжения была 5.5 вольт.

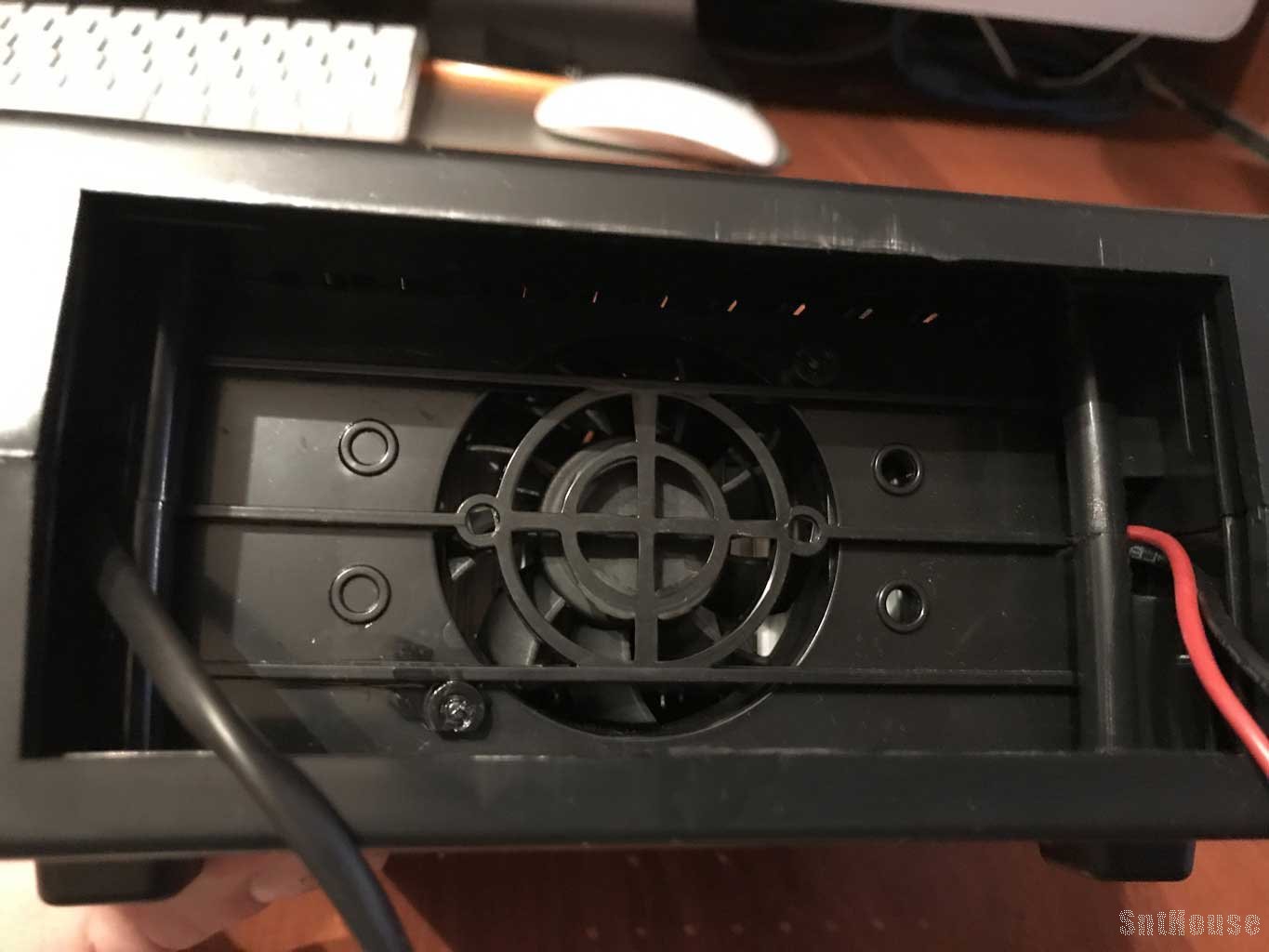

Также видно, что вентилятор установлен "полноразмерный" - 60х60х15 мм., однако прикреплен он на пару расплавленных пластиковых заклепок. Если придется менять вентилятор, то придется их срезать.

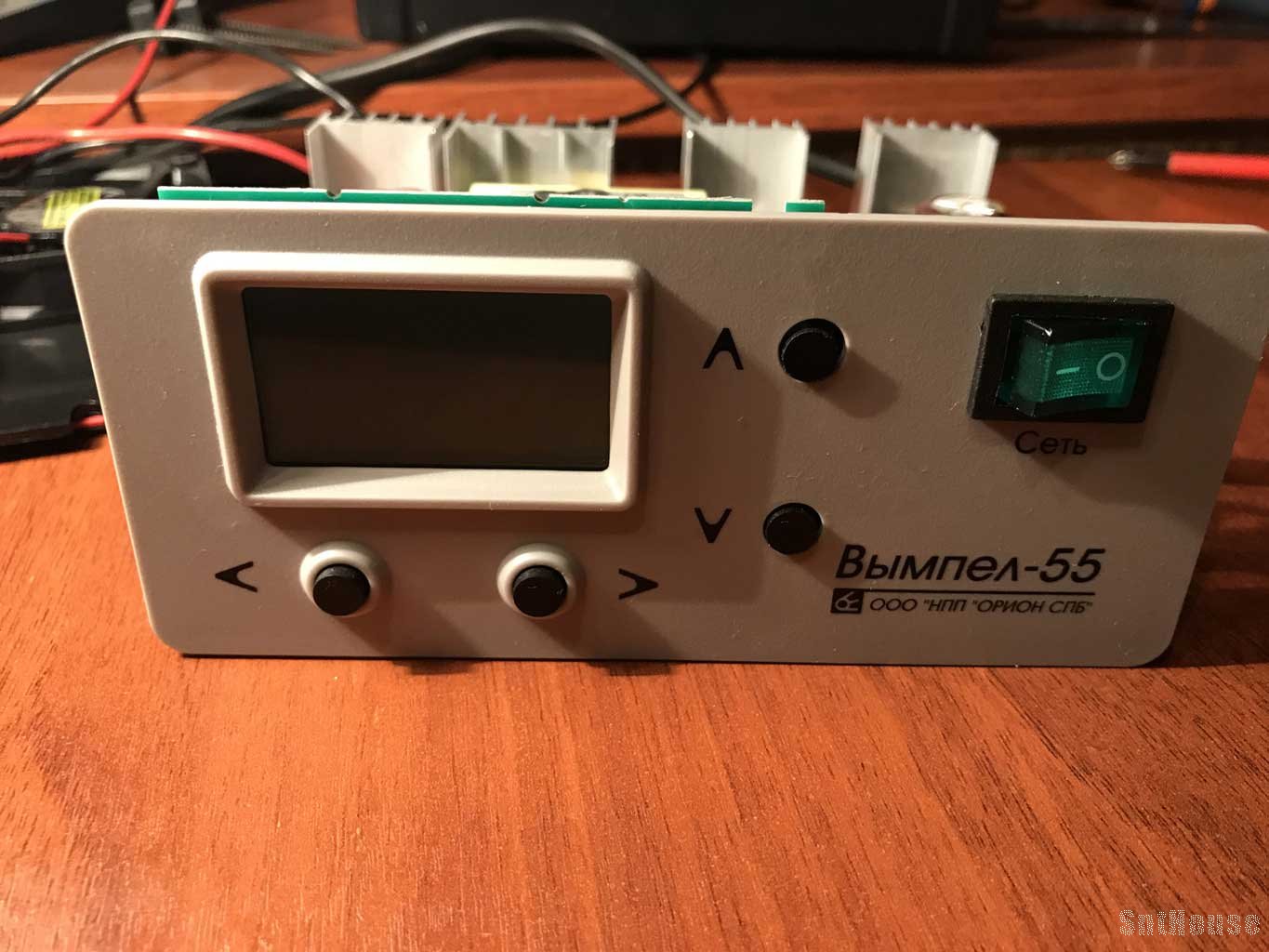

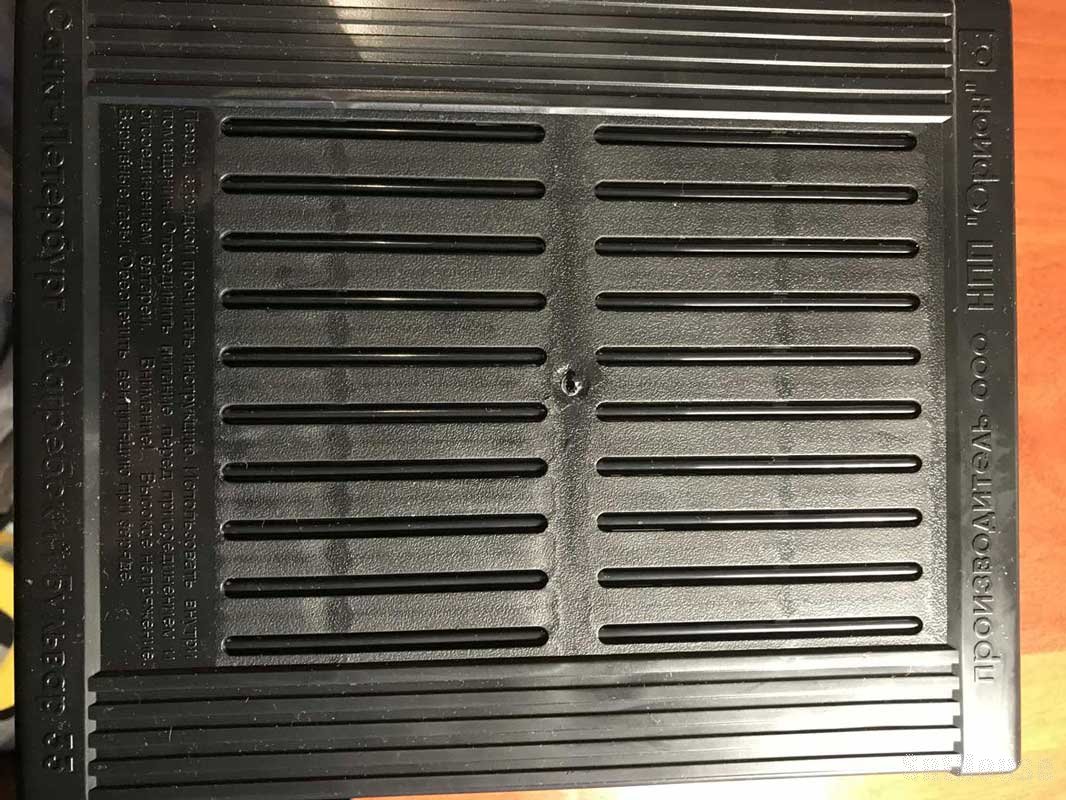

На верхней крышке выполнено довольно качественная штамповка от производителя.

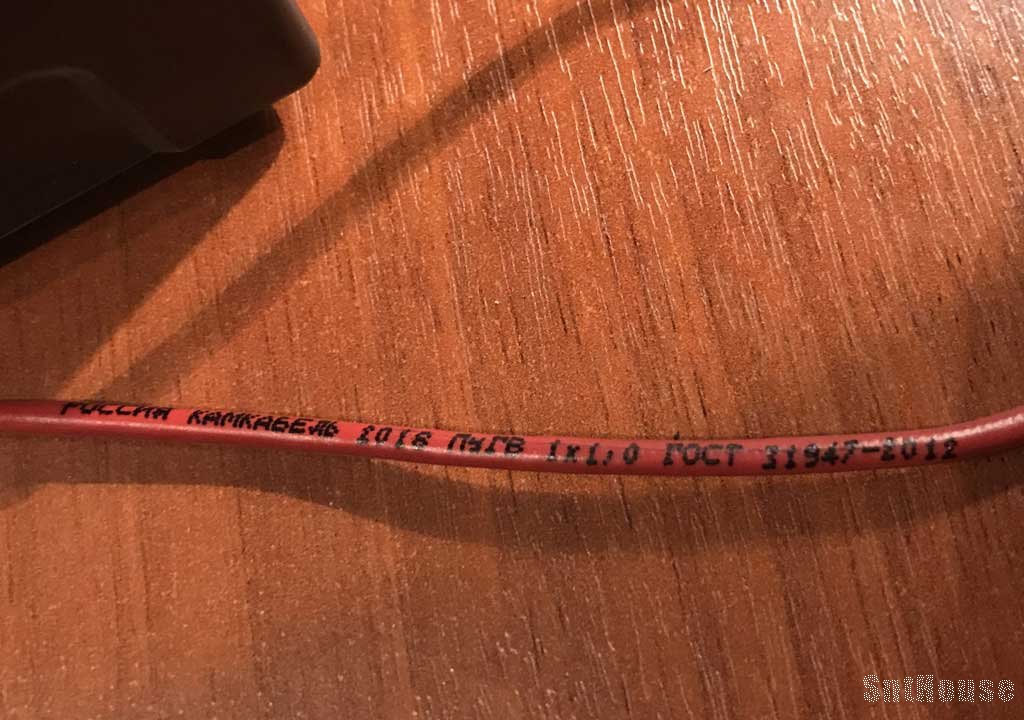

В качестве провода к аккумулятору все также используется ПуГв 1х1.0 - многожильный провод сечением один квадрат.
По мне - так лучше использовать все же потолще - на 4 квадрата... в крайнем случае на 2,5 если заряжать постоянно небольшими токами.
У меня при зарядке АКБ током 7А провода были тепленькими. Провода имеют длину 1 метр.

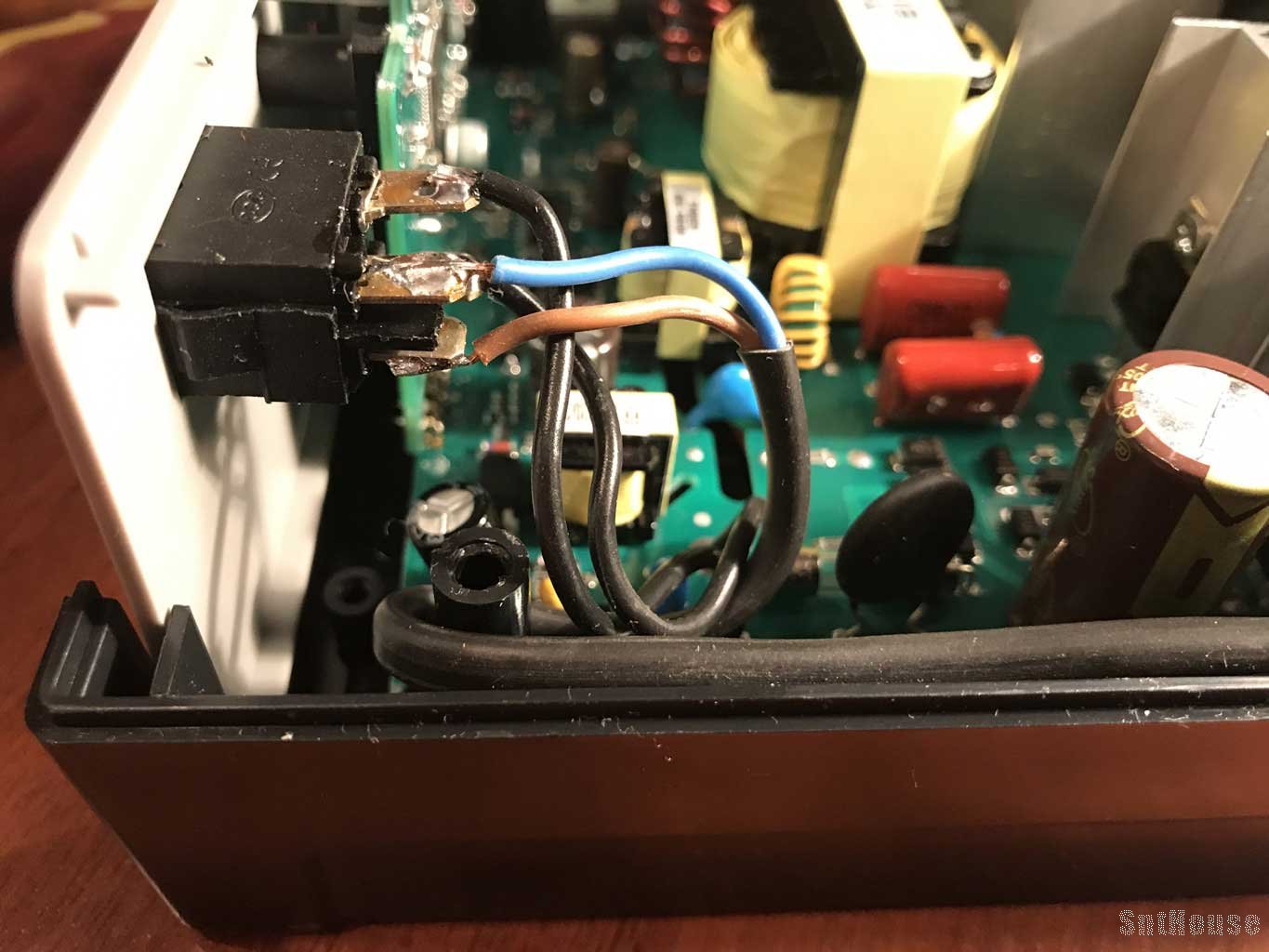

Питающий провод 220 вольт - 90 см.

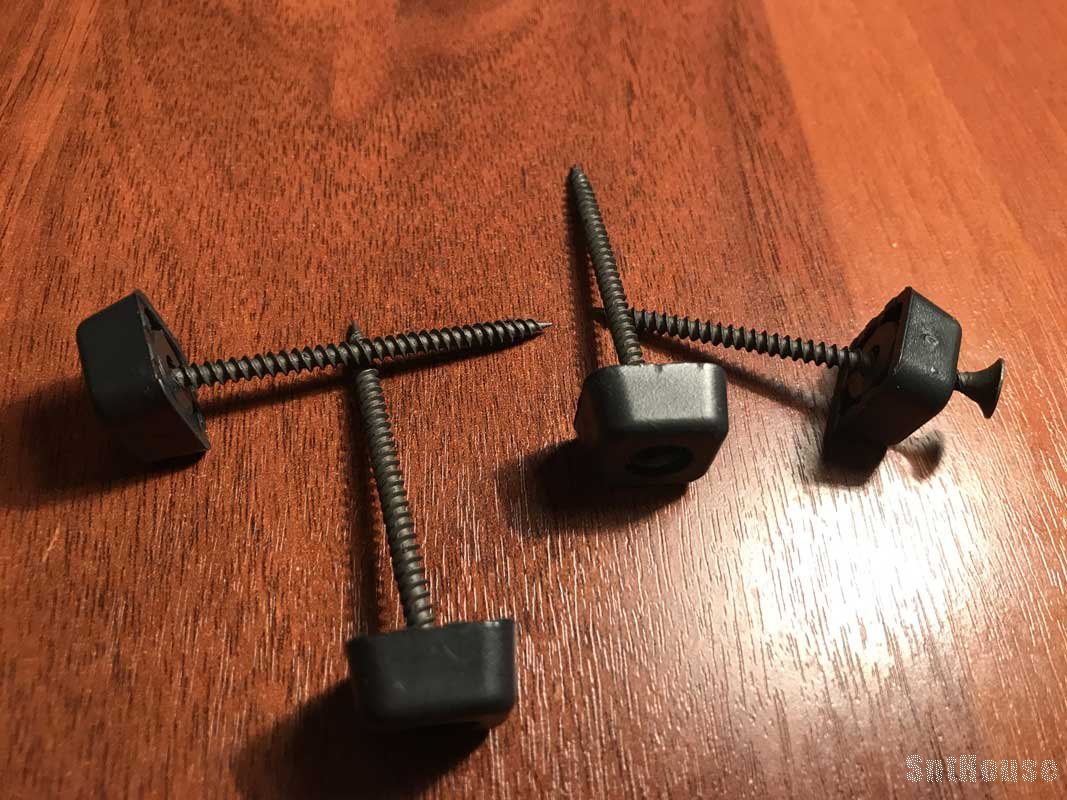

Ножки остались такими же и прикручиваются такими же черными саморезами по металлу.

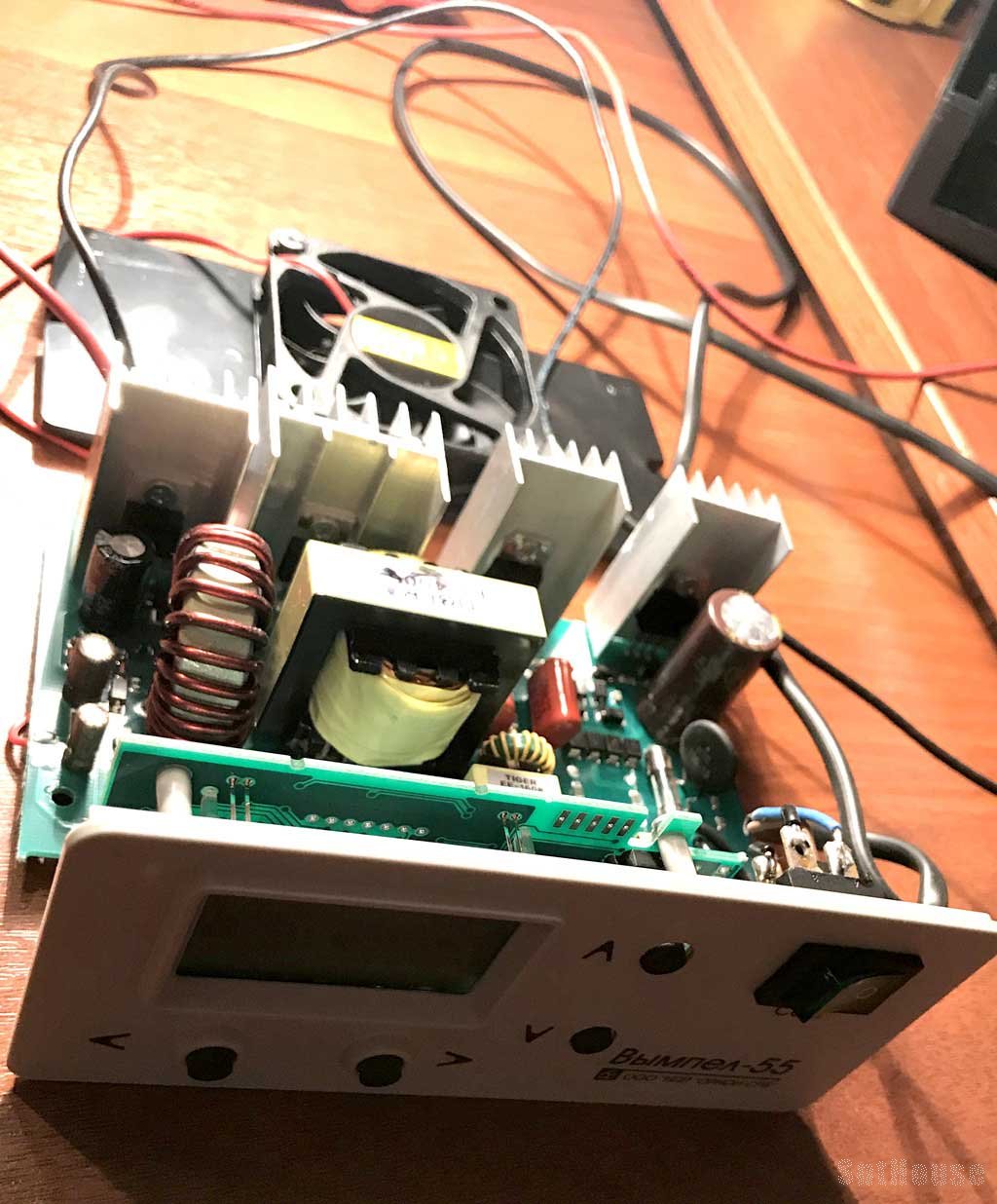

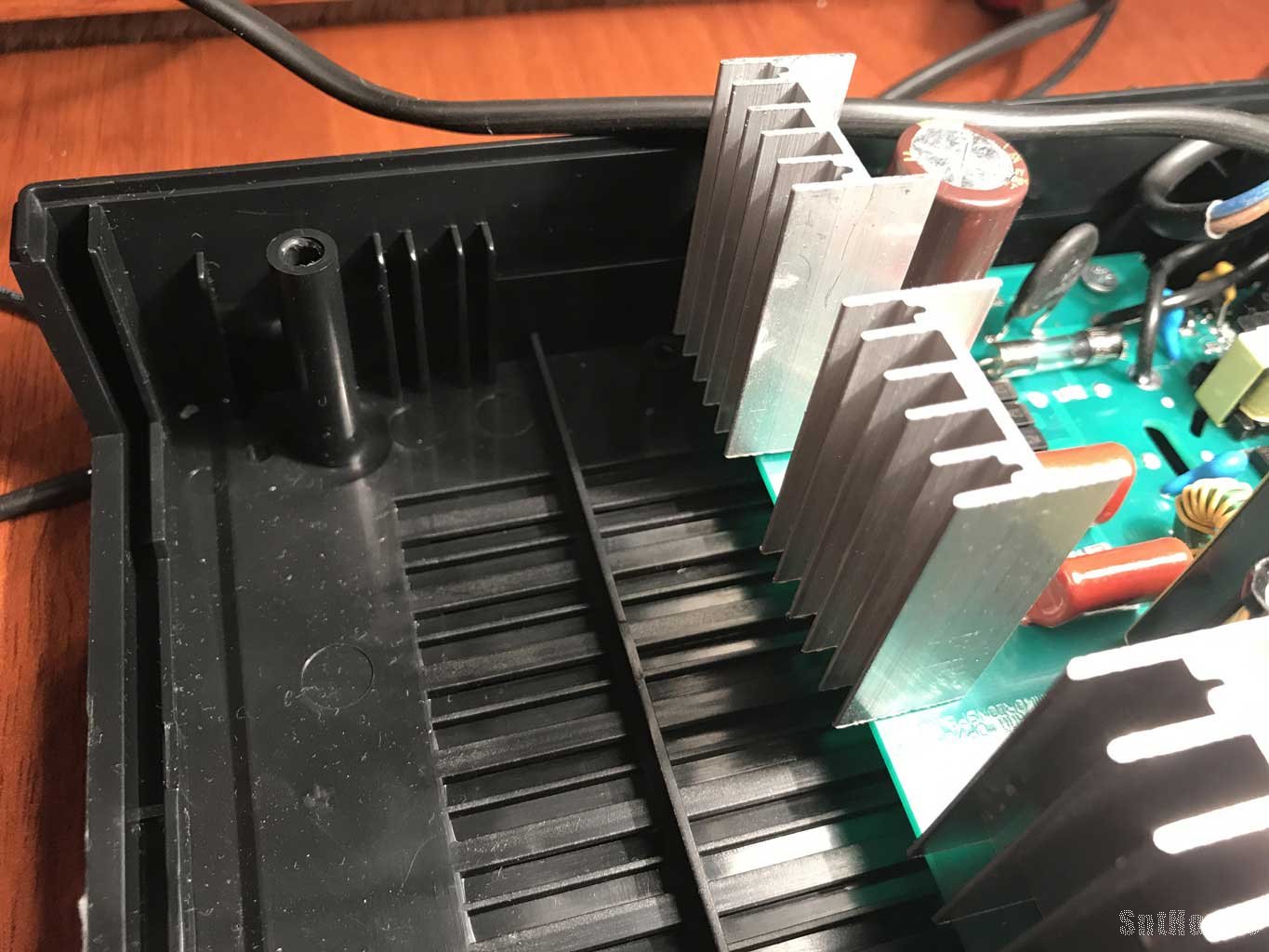

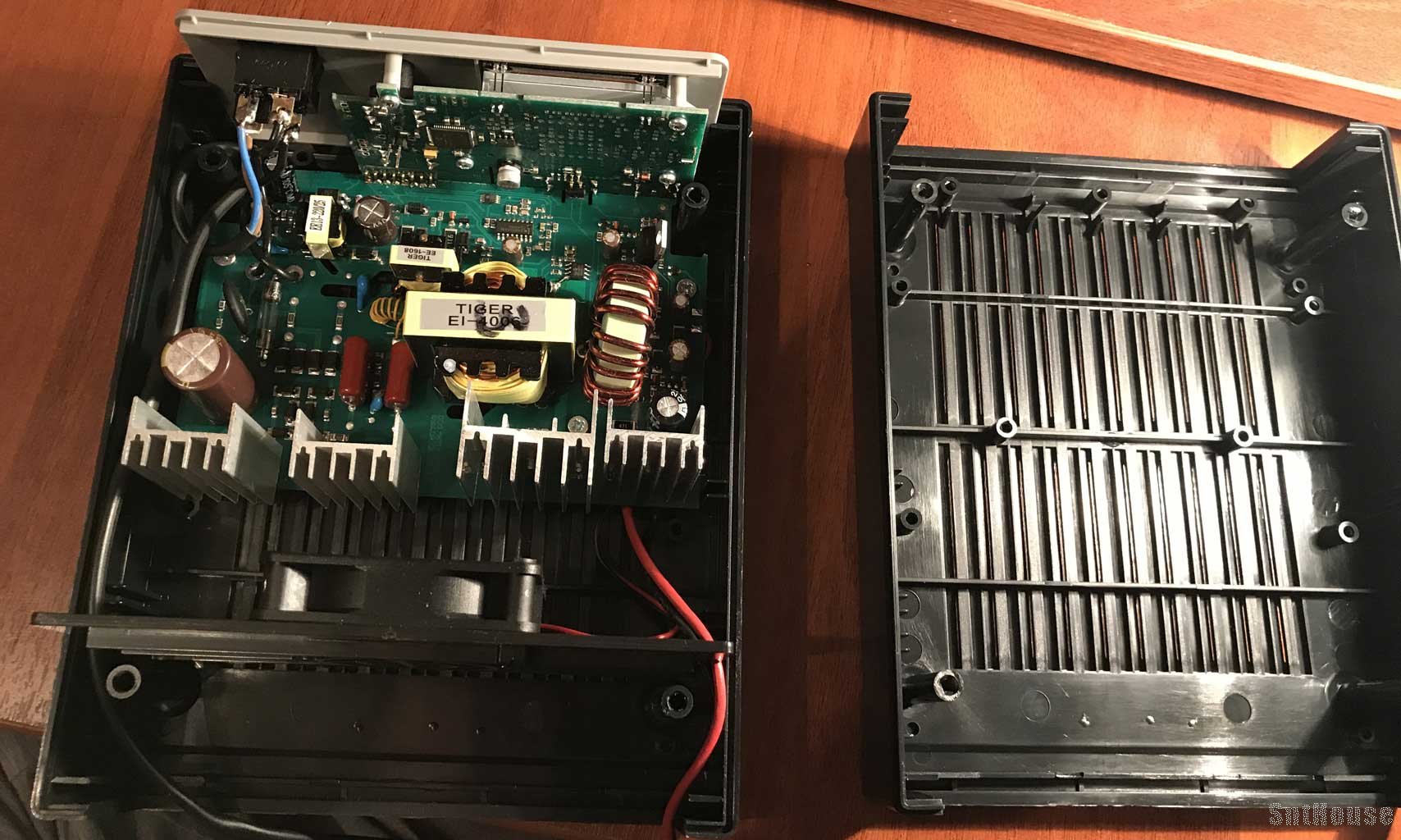

очень хорошо видно, что силовые элементы уже имеют небольшие ребристые радиаторы высотой 40 мм.

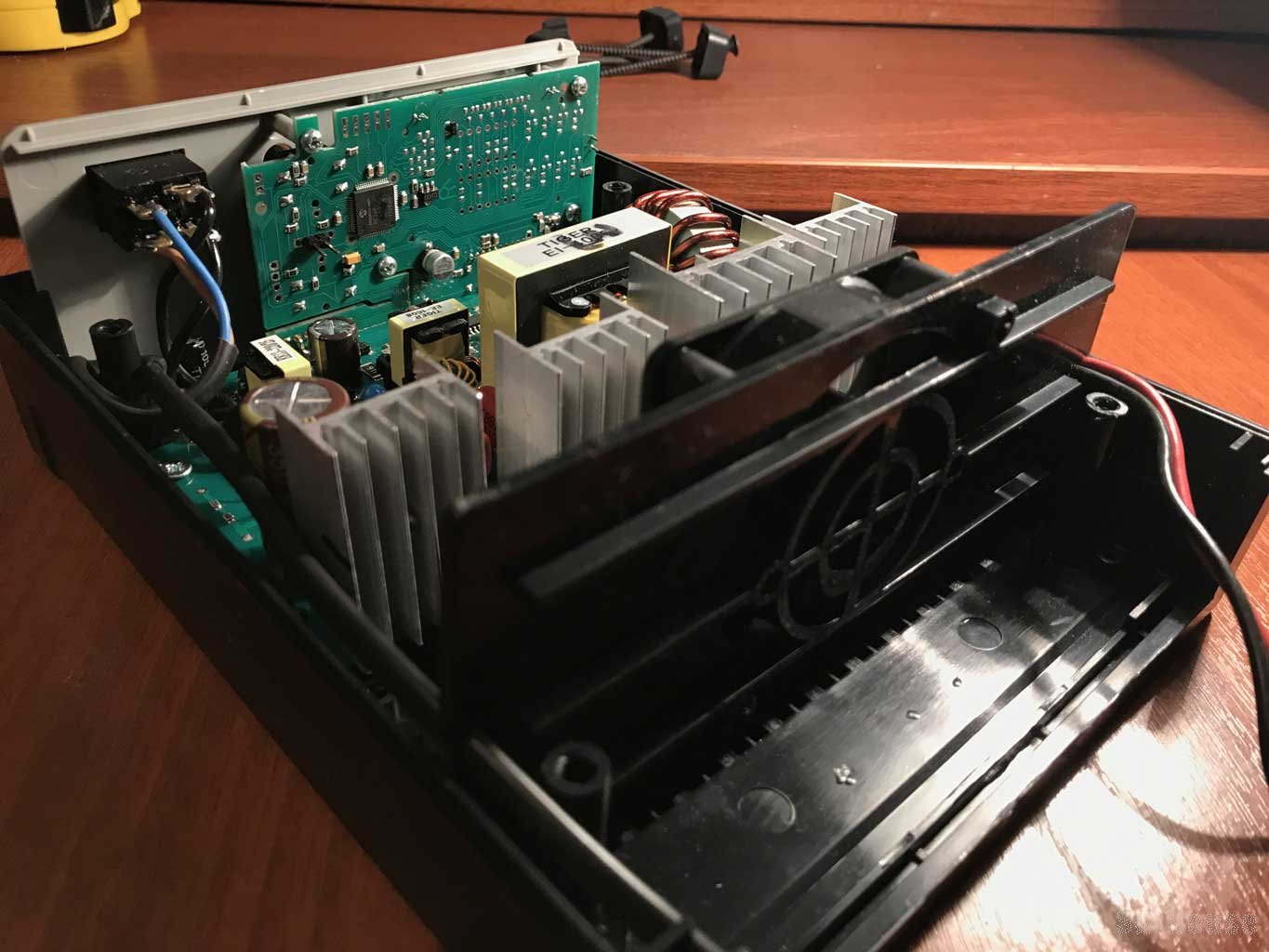

Для пластиковой перегородки на которой крепится вентилятор в корпусе имеется несколько направляющих, которые позволяют устанавливать вентилятор глубже или ближе.
Похоже что эту перегородку можно установить прямо в край корпуса, только в этом случае не будет ниши для того чтобы провода туда убрать.

Вообще по моему мнению было бы намного лучше если бы как сетевой кабель, так и провода к аккумулятору были съемными...

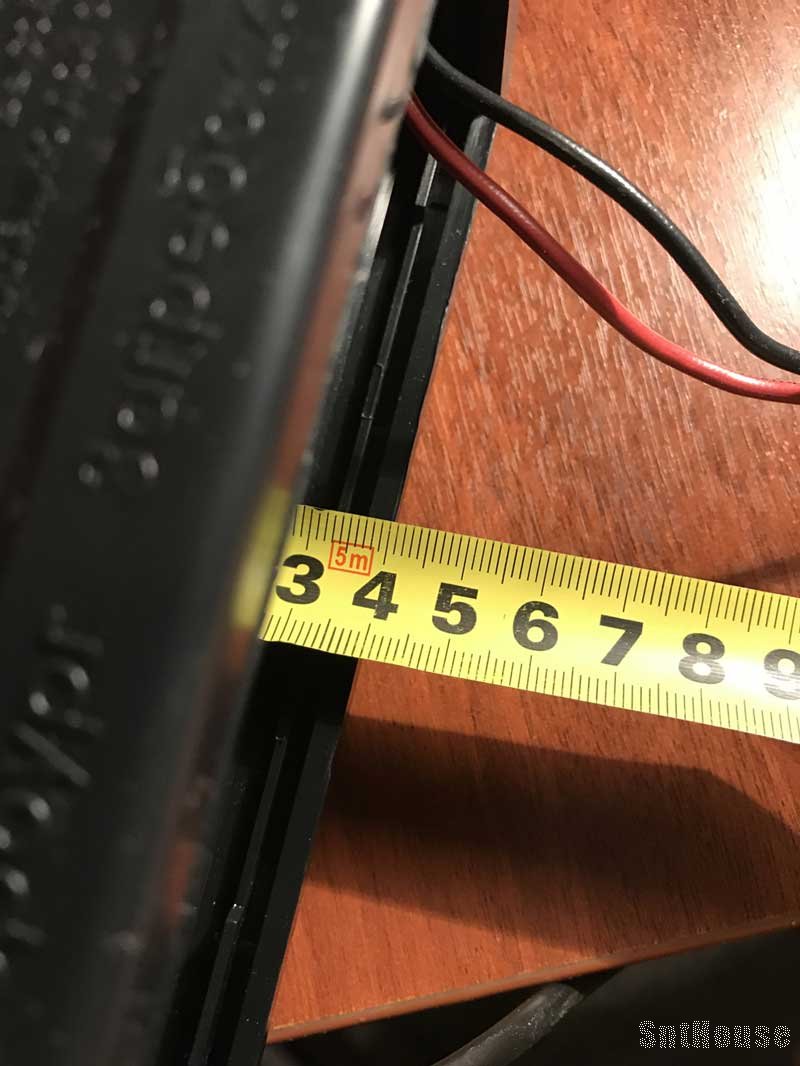

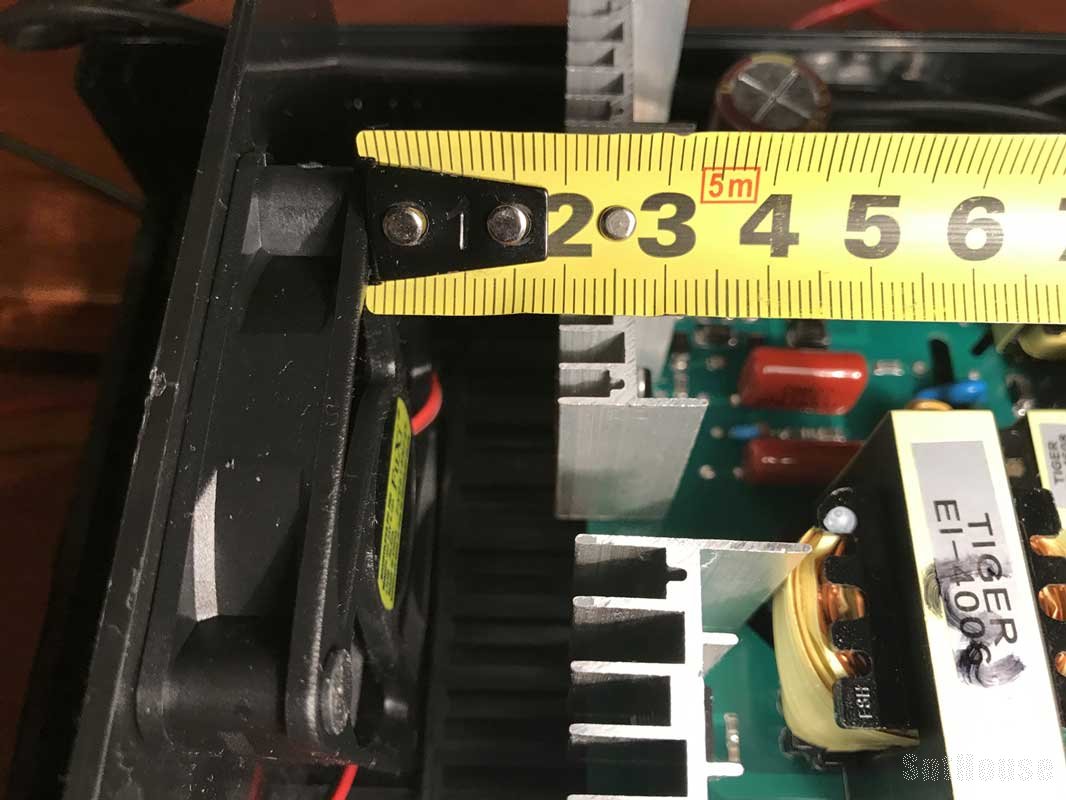

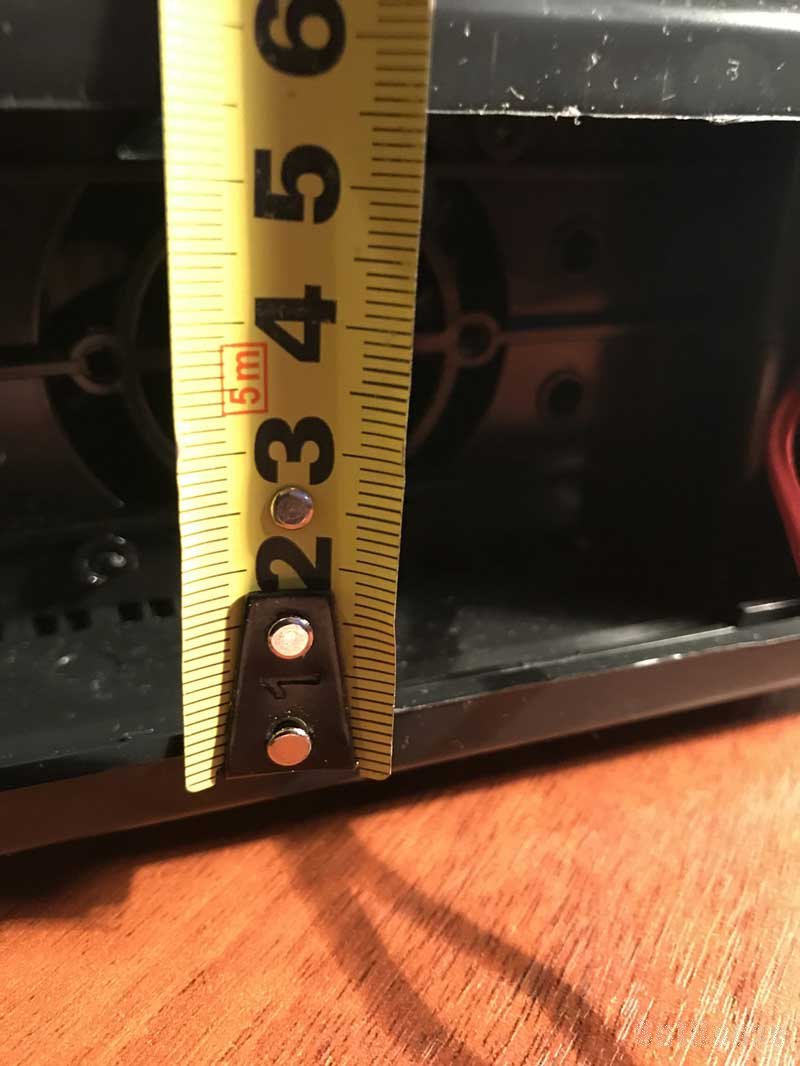

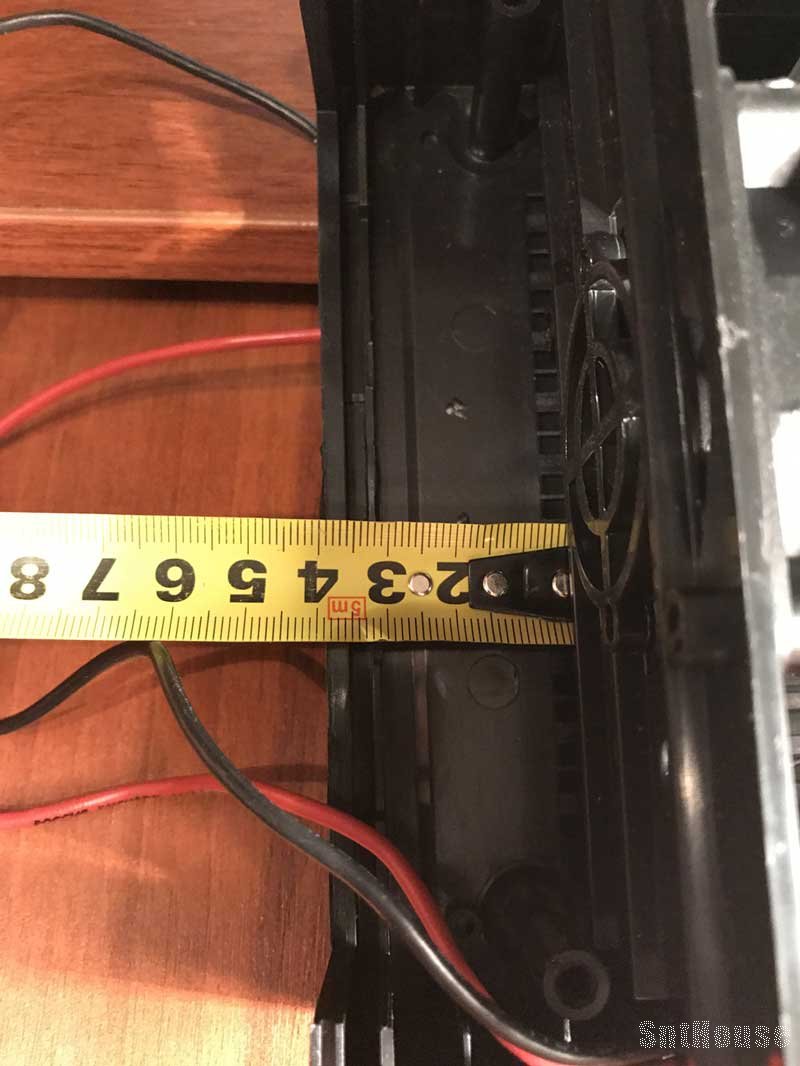

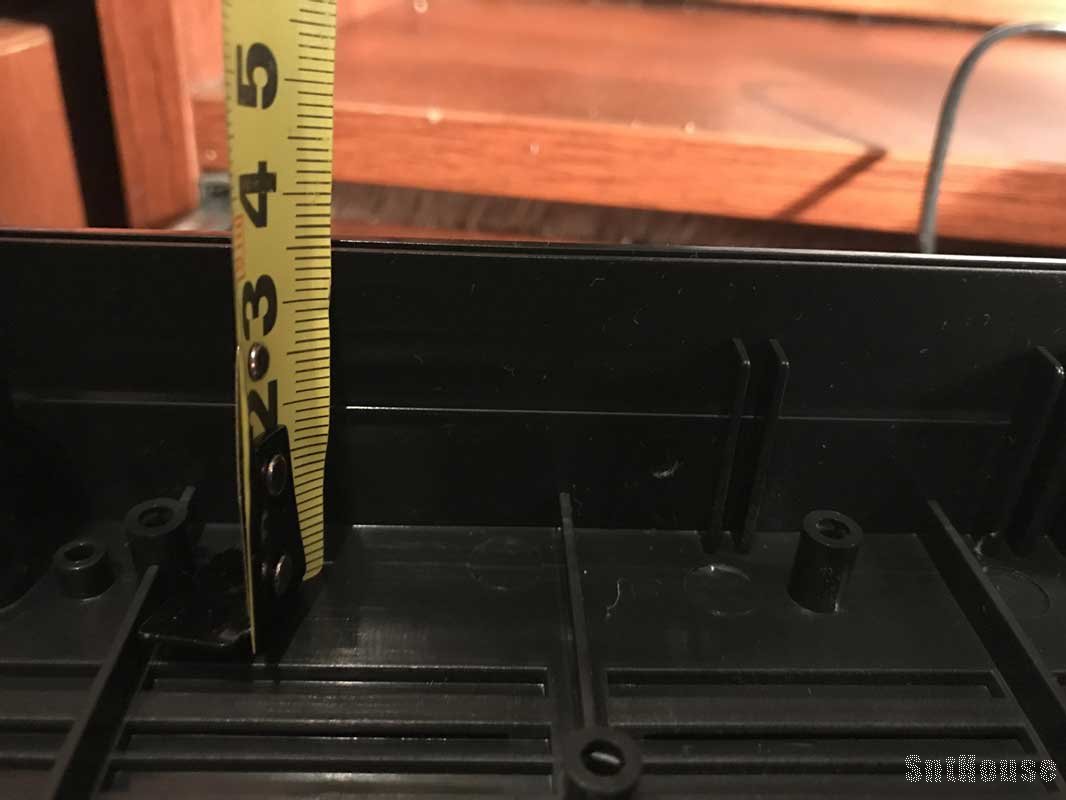

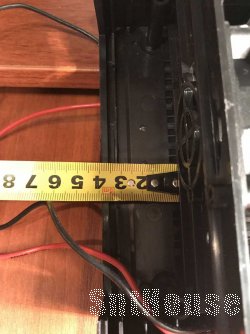

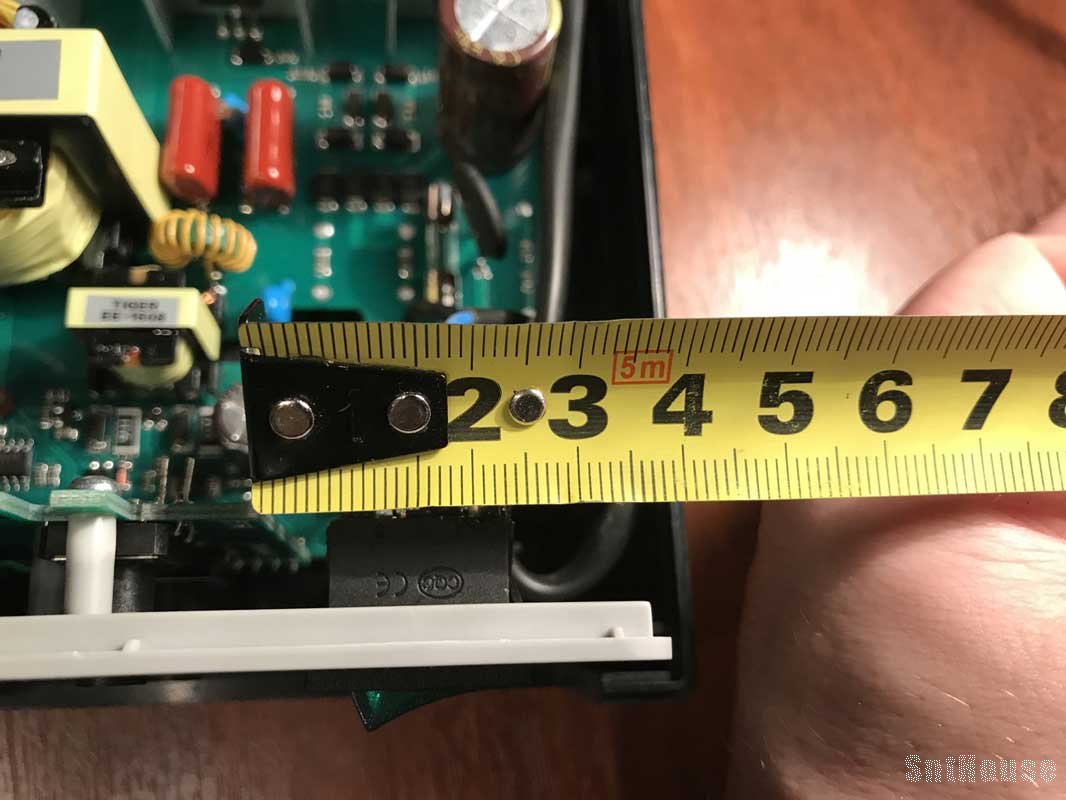

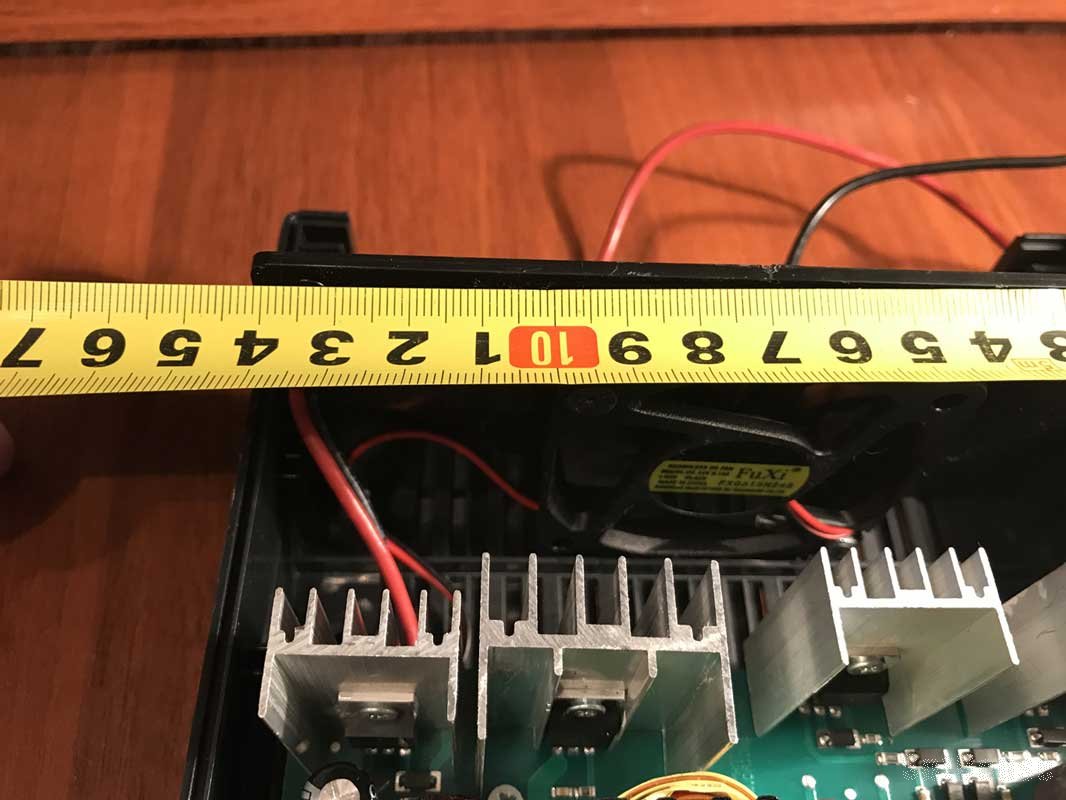

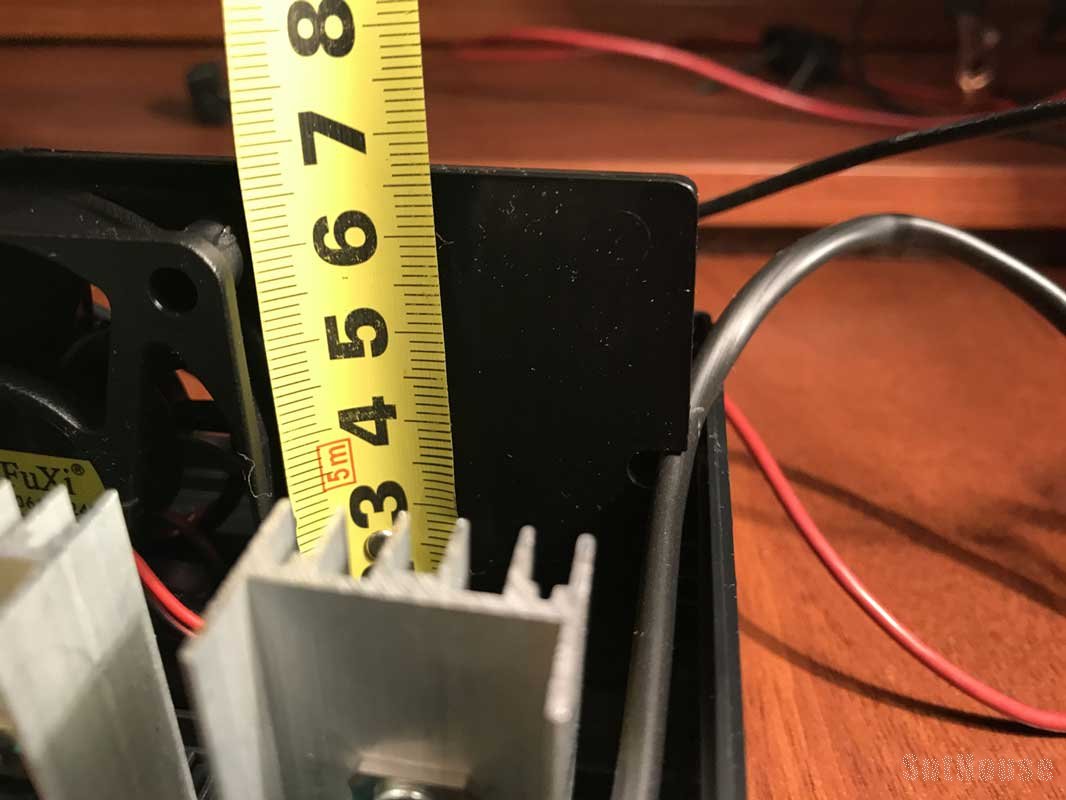

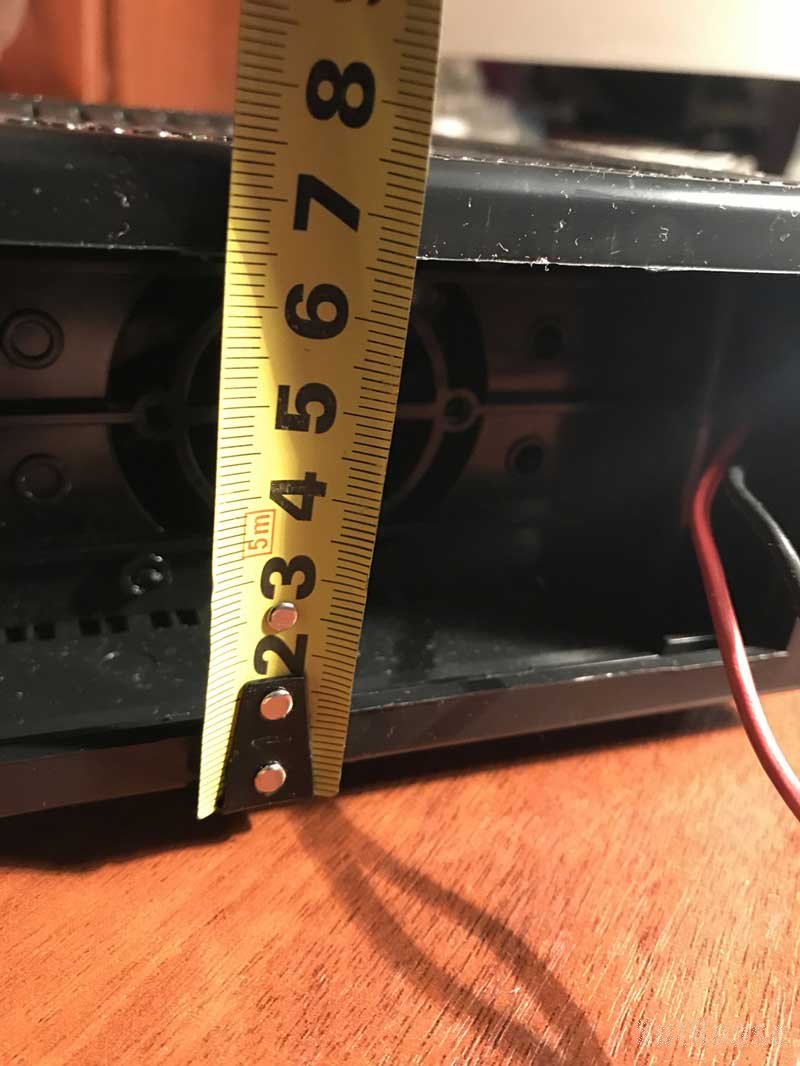

Далее посмотрим на некоторые размеры Вымпел-55

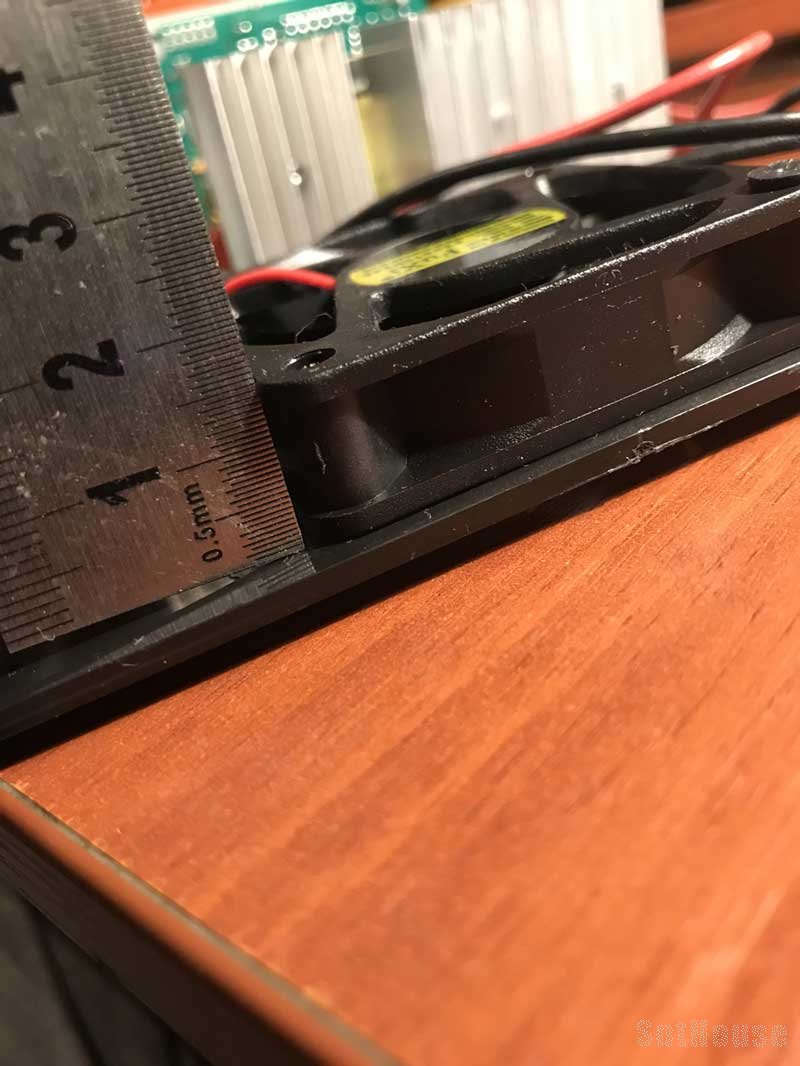

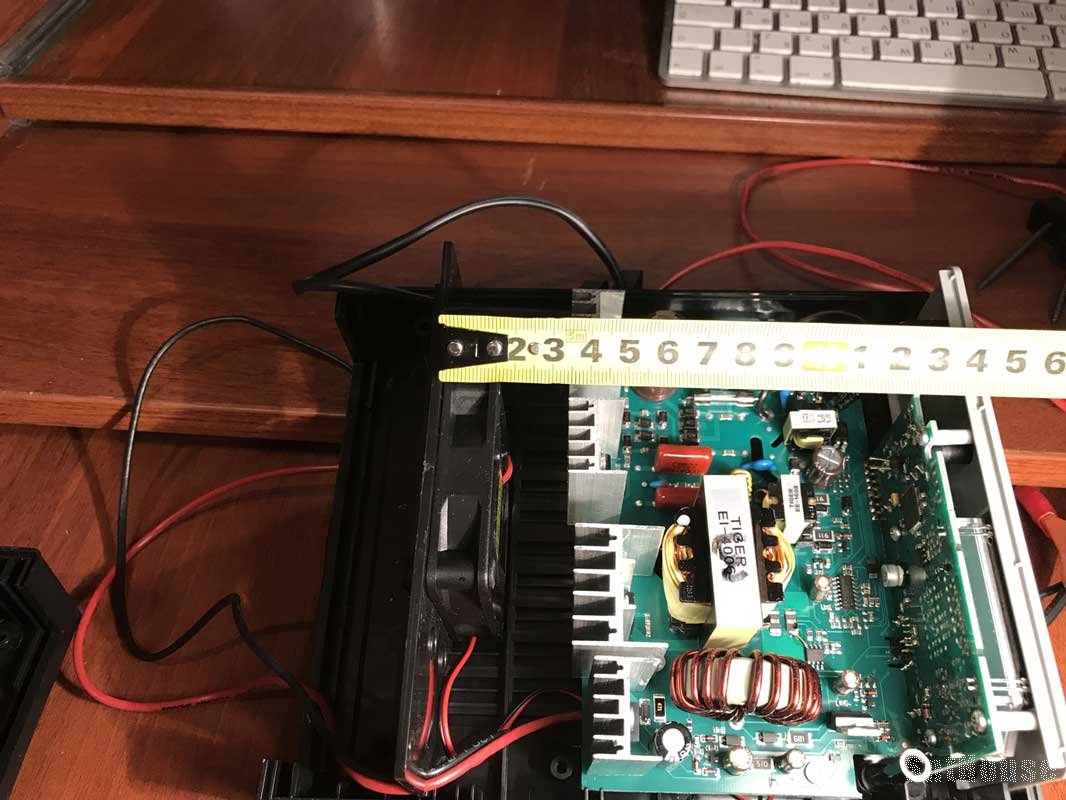

Как уже говорилось ранее, в новой версии ЗУ Вымпел-55 используется полноразмерный вентилятор 60х60х15 мм.
Однако в противоположность старому, этот вентилятор на 24 вольта!

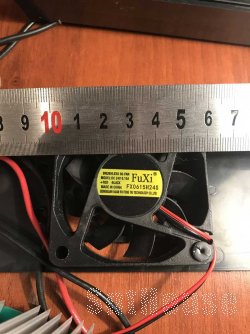

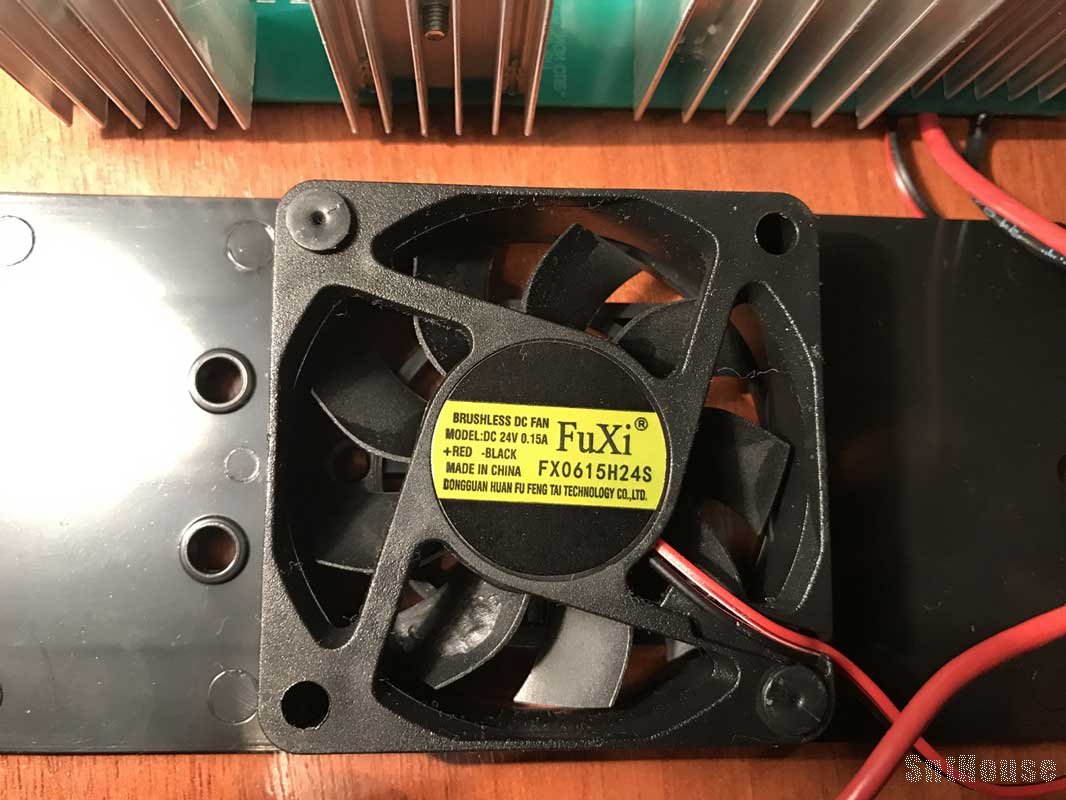

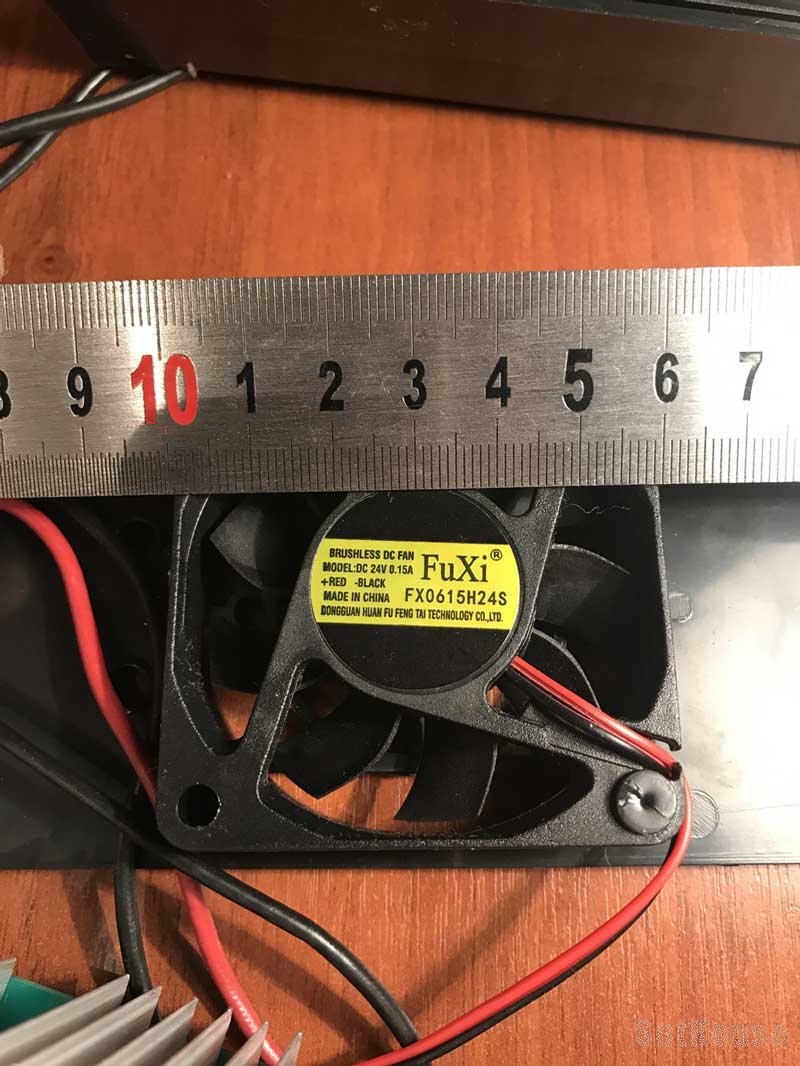

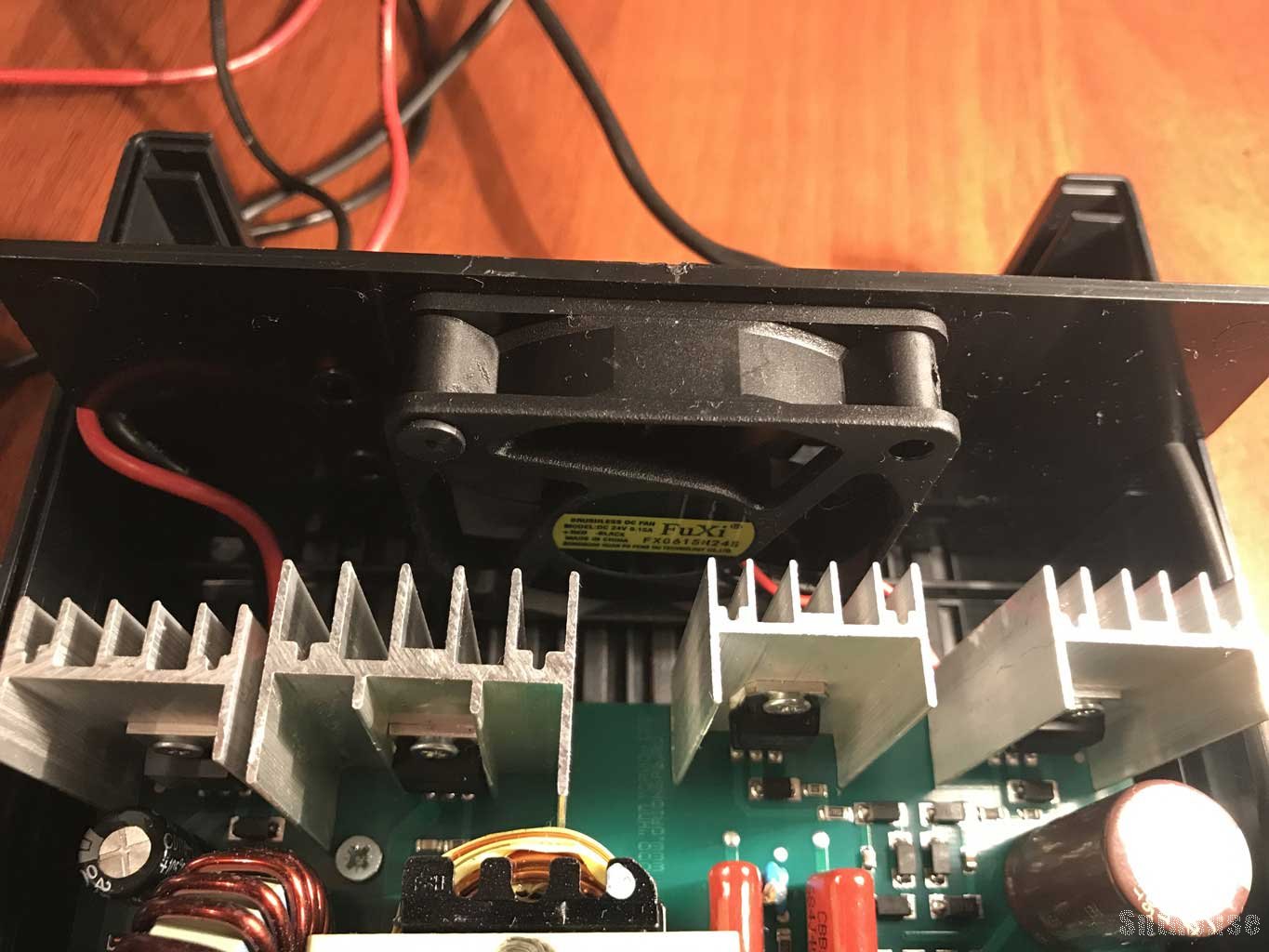

Как видно на фото используется вентилятор FuXi FX0615H24S DC 24V с током потребления 0.15А. В сети я такого вентилятора найти не смог.

Кстати в новой версии так и не сделали разъемное подключение вентилятора к плате. очень неудобно при разборке каждый раз вертеть перегородку с вентилятором. А учитывая что провод от платы к вентилятору тоненький, то и оборваться он может очень легко.

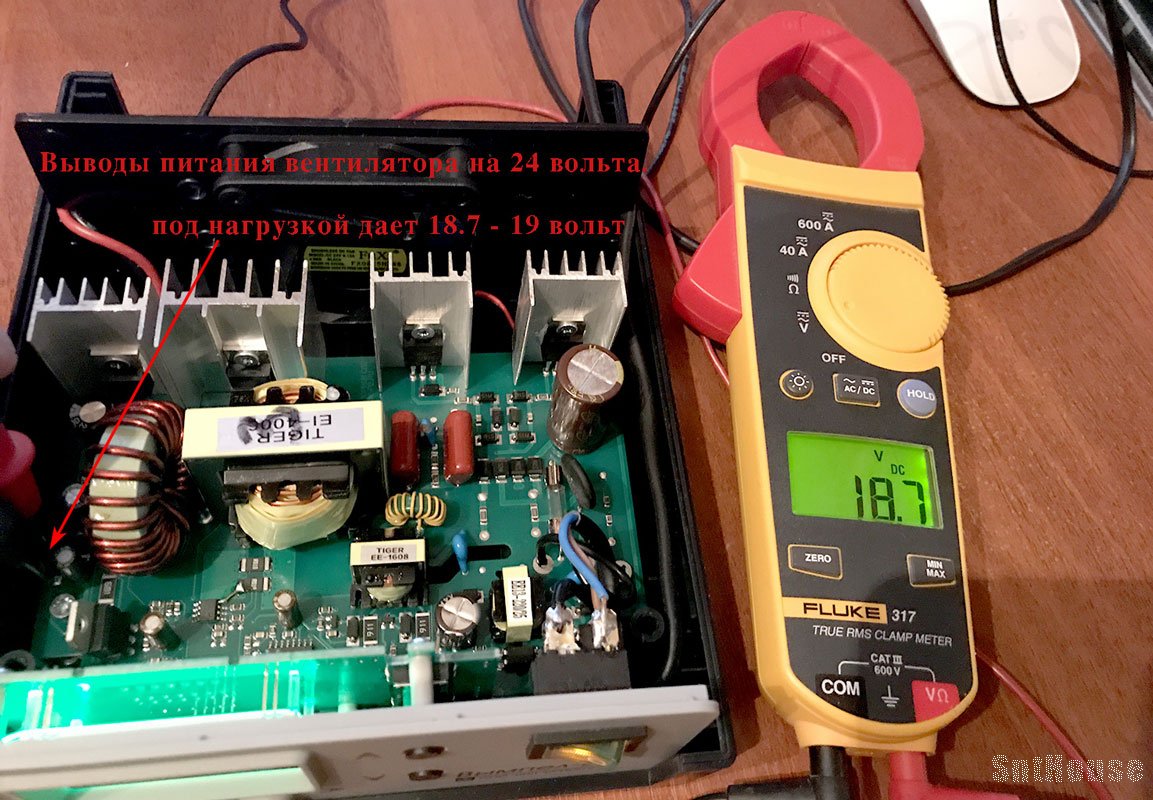

При работающем вентиляторе питание на него идет в районе 19 вольт.

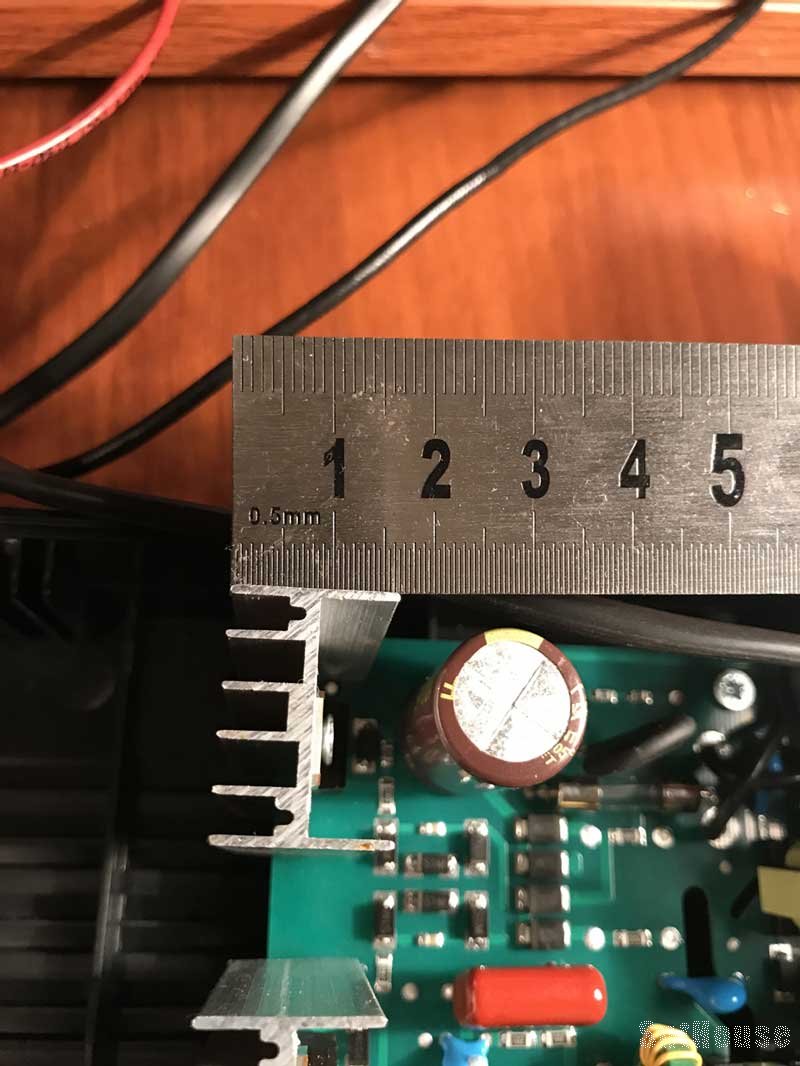

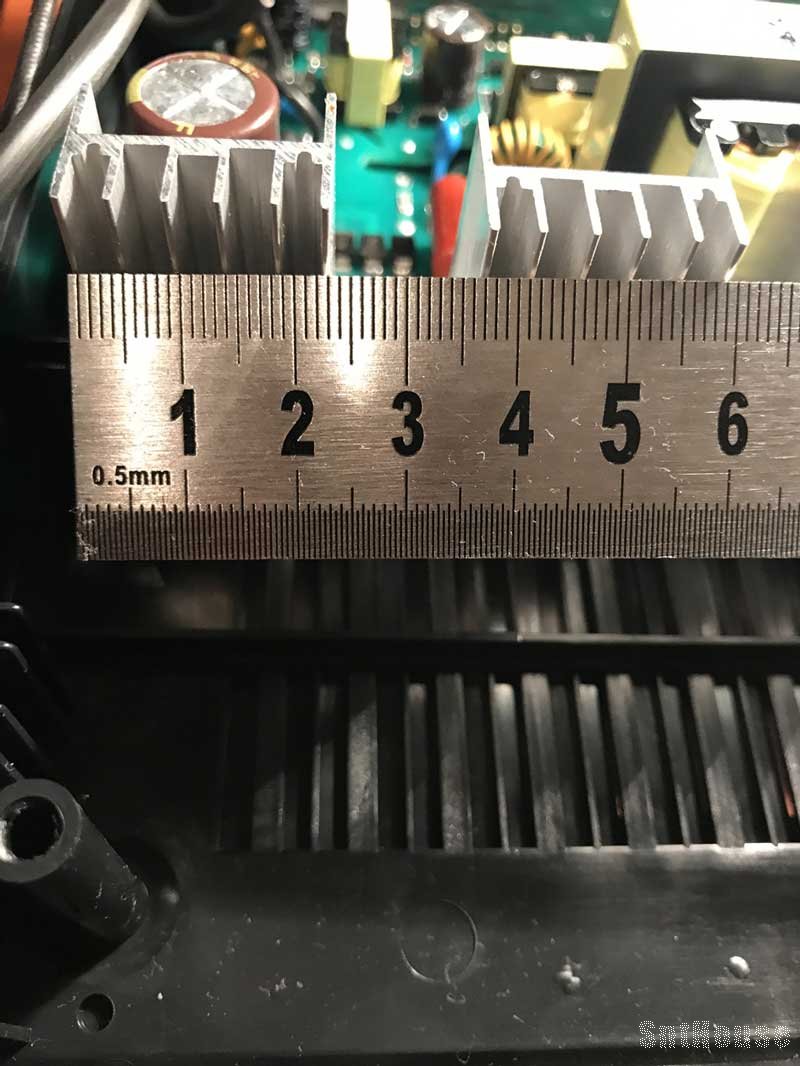

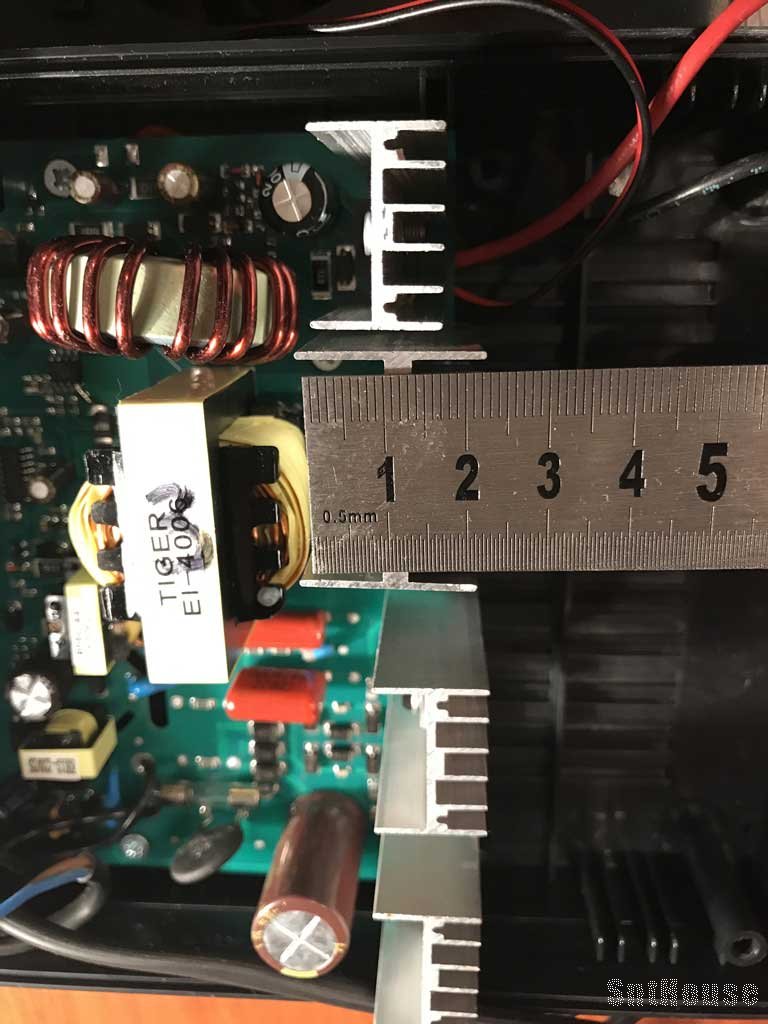

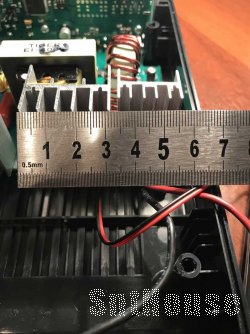

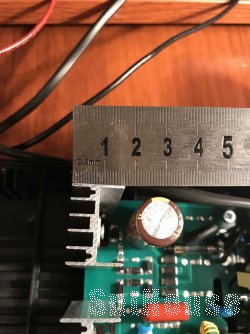

Элементы теплоотведения на силовых элементах платы представлены двухсторонними ребристыми радиаторами высотой 40мм.

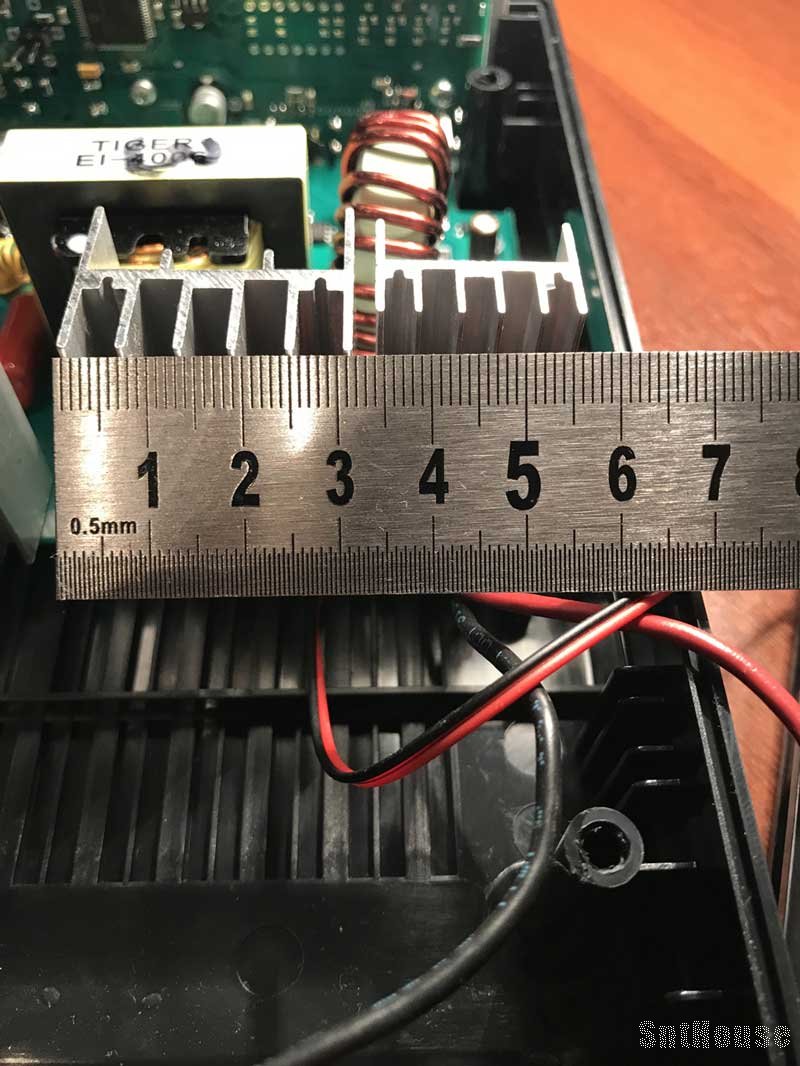

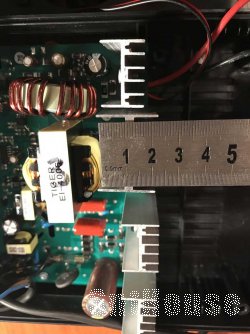

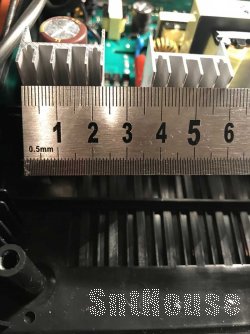

Ширина и толщина видны на фото ниже.
Термодатчика на радиаторах я не обнаружил.
