Новый Вымпел-55, прошивка 2.27 - общий обзор
Ранее я рассматривал общее оформление и внутреннее расположение элементов в зарядном устройстве АКБ Вымпел-55.
Ниже более подробно остановимся:
- на печатной плате нового зарядного устройства Вымпел-55,
- на радио-электронных элементах и
- на некоторой технической документации
- на печатной плате нового зарядного устройства Вымпел-55,
- на радио-электронных элементах и
- на некоторой технической документации
Что можно переделать:

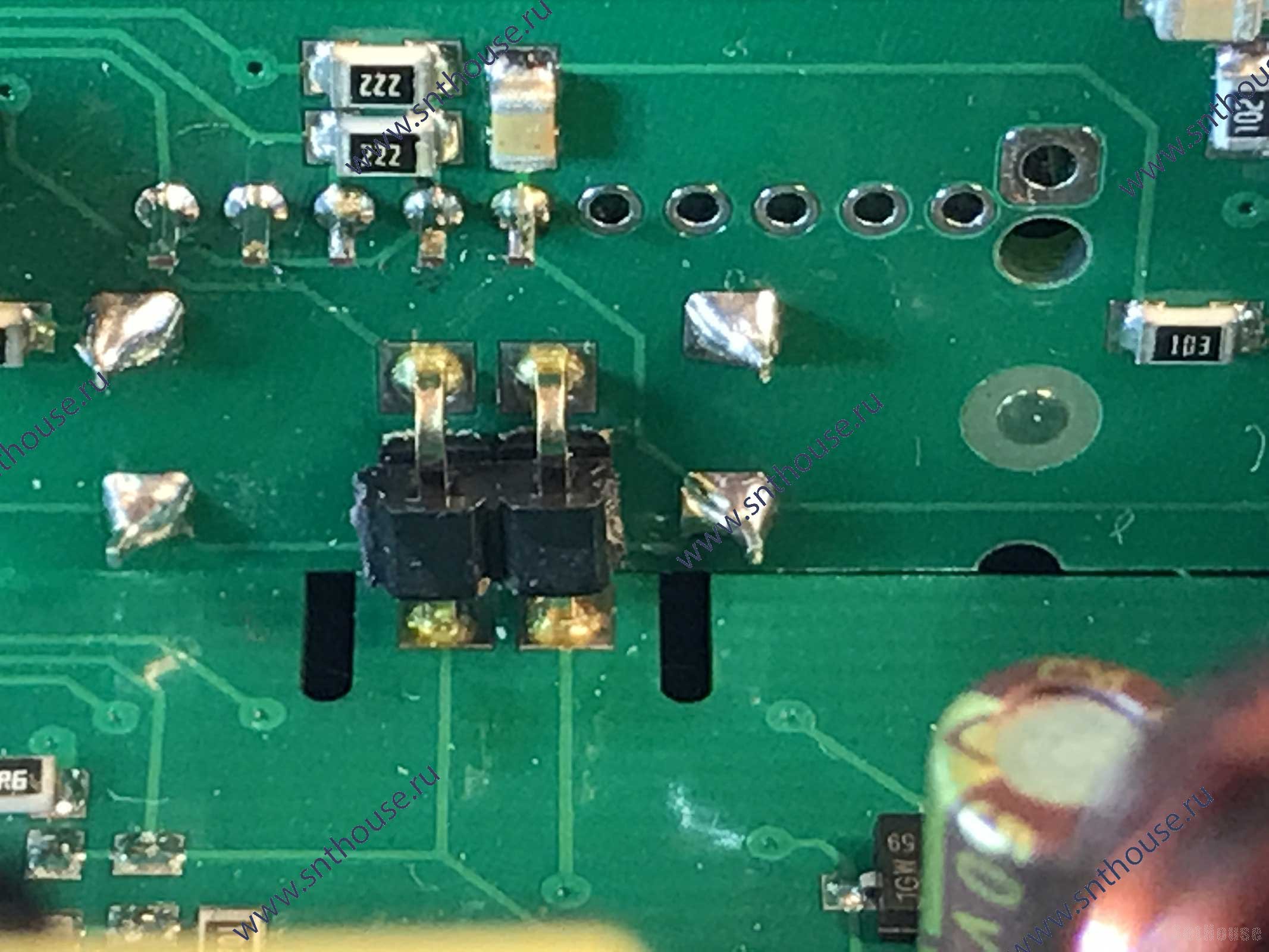

- оставить на плату разъем для подключения вентилятора
- вентилятор можно поставить размером 70х70, но его придется немного подрезать по краям. Вентилятор на 24 вольта 0,15 а
- поставить на плату держатель предохранителя 5х20
- поставить отдельные соединители на кабель к аккумулятору/блоку питания и сеть 220 вольт
- дроссель на входе - можно поставить готовый в разъемном штекере питания 220

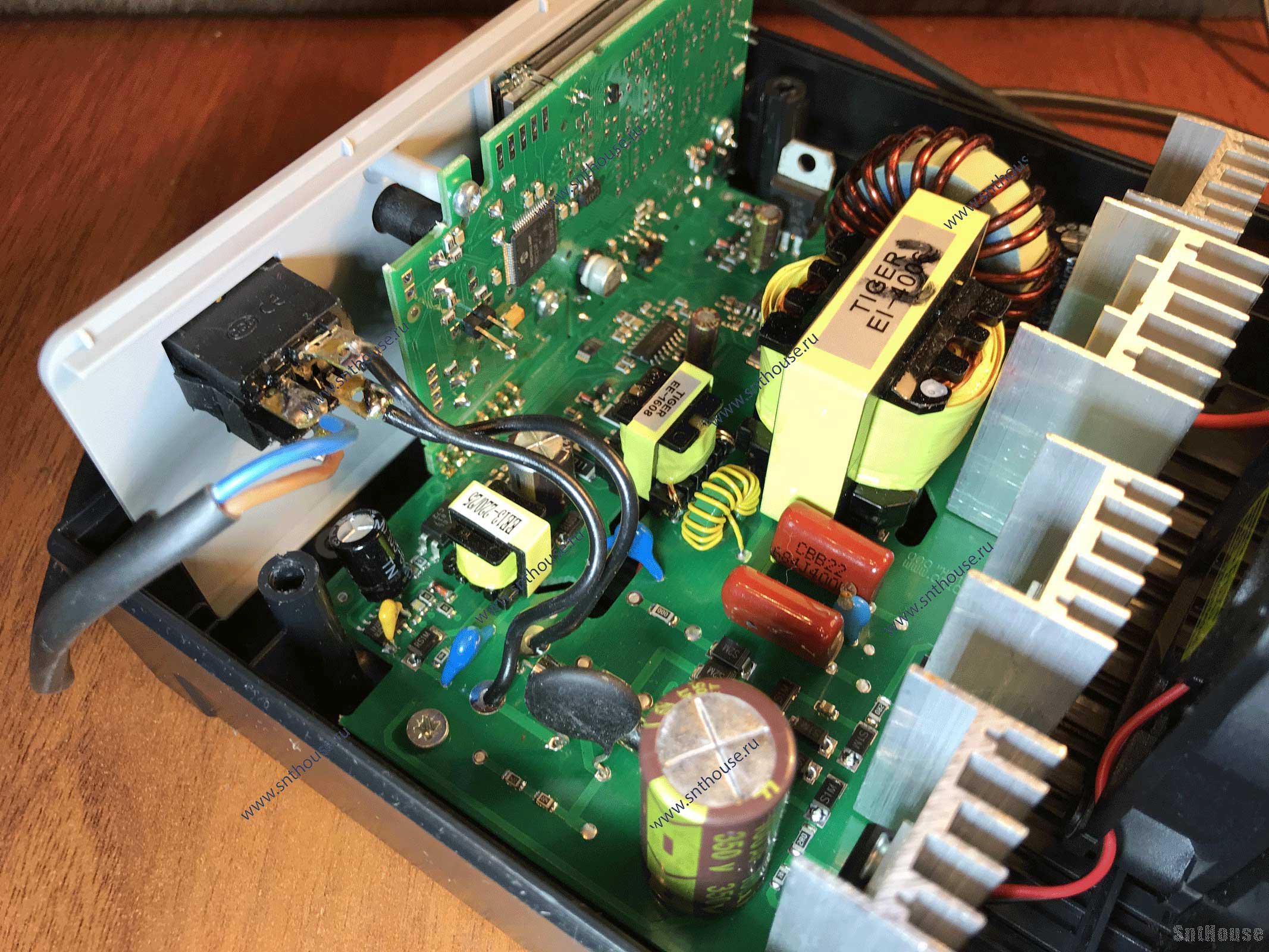

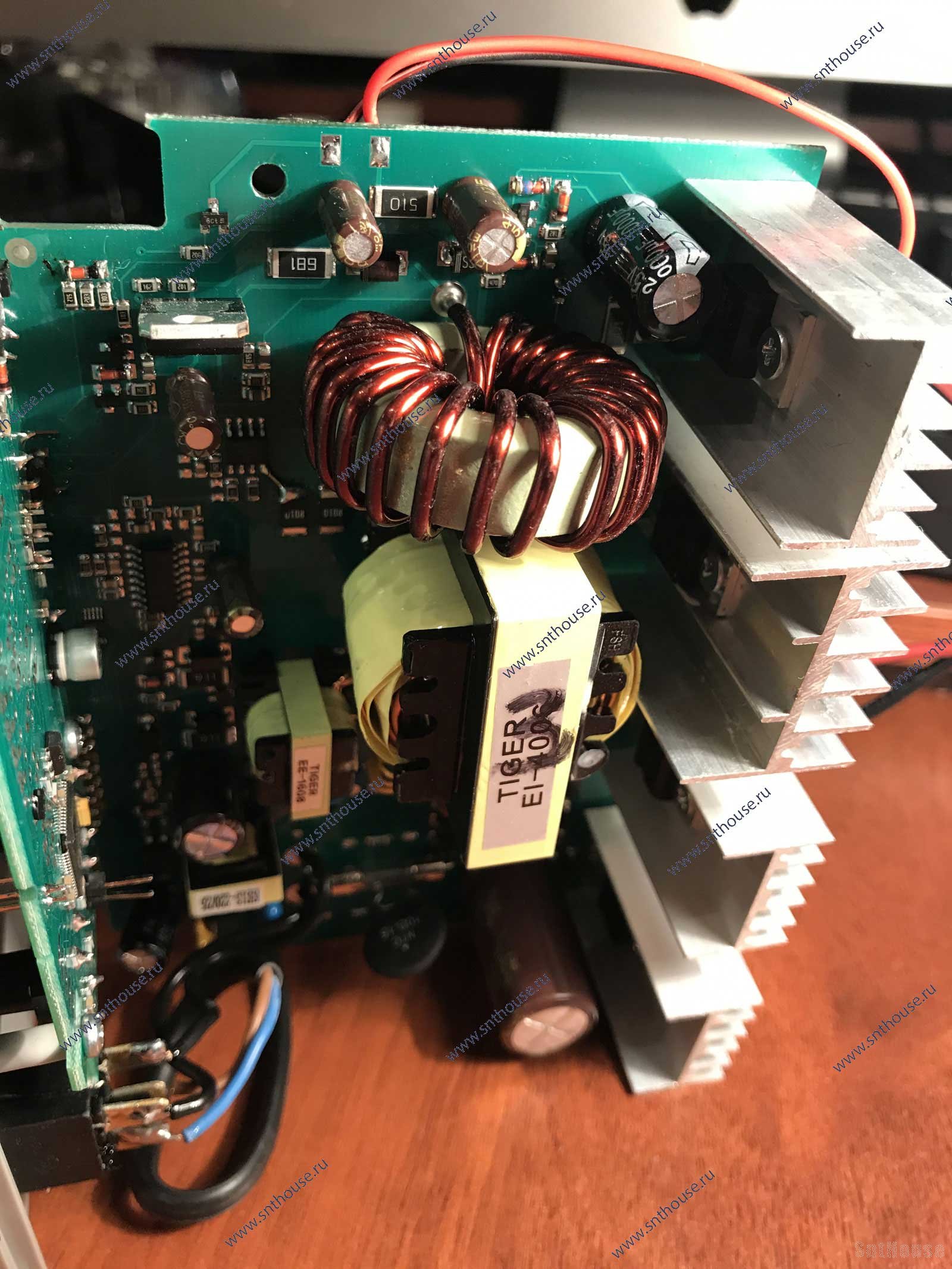

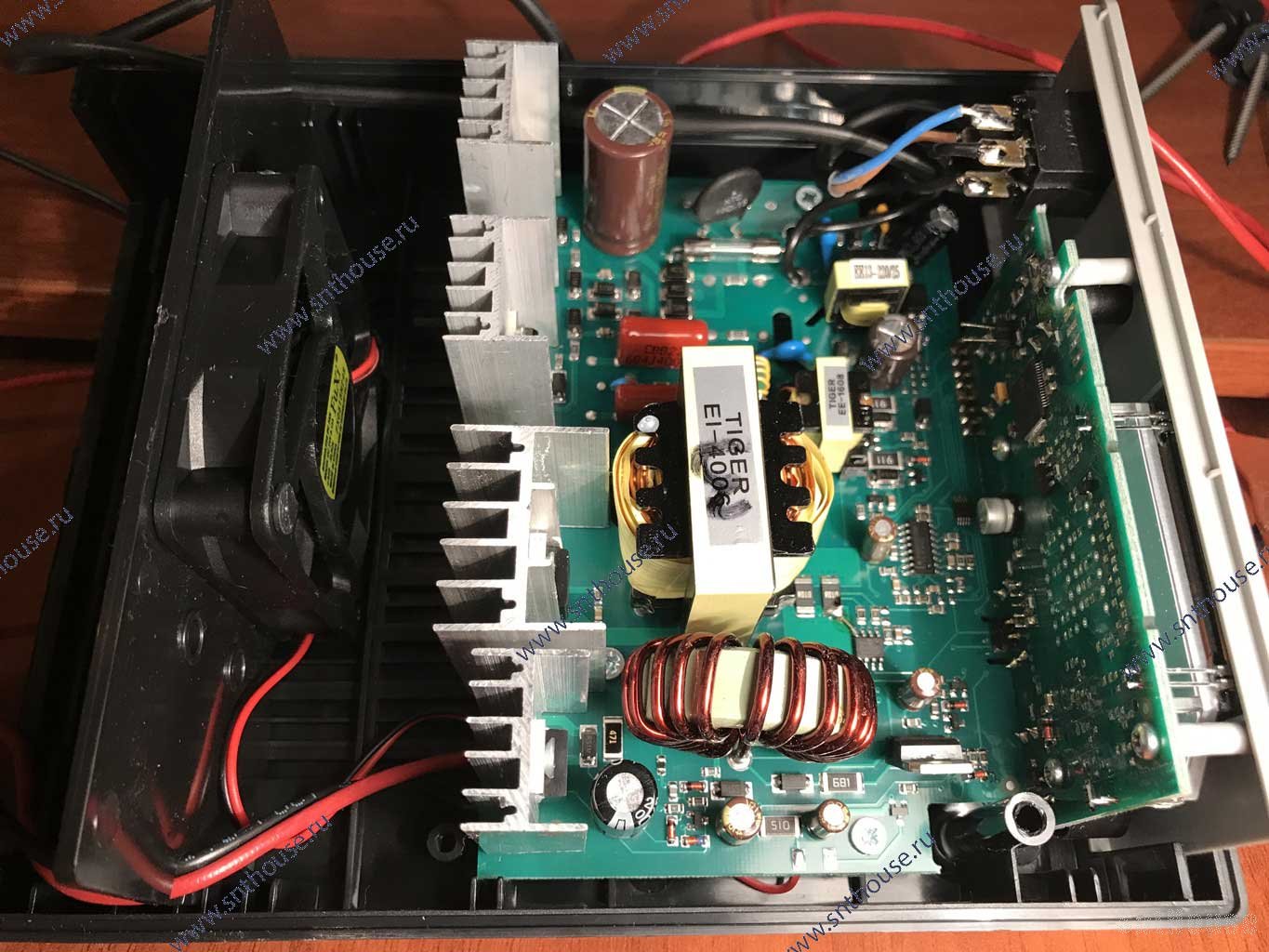

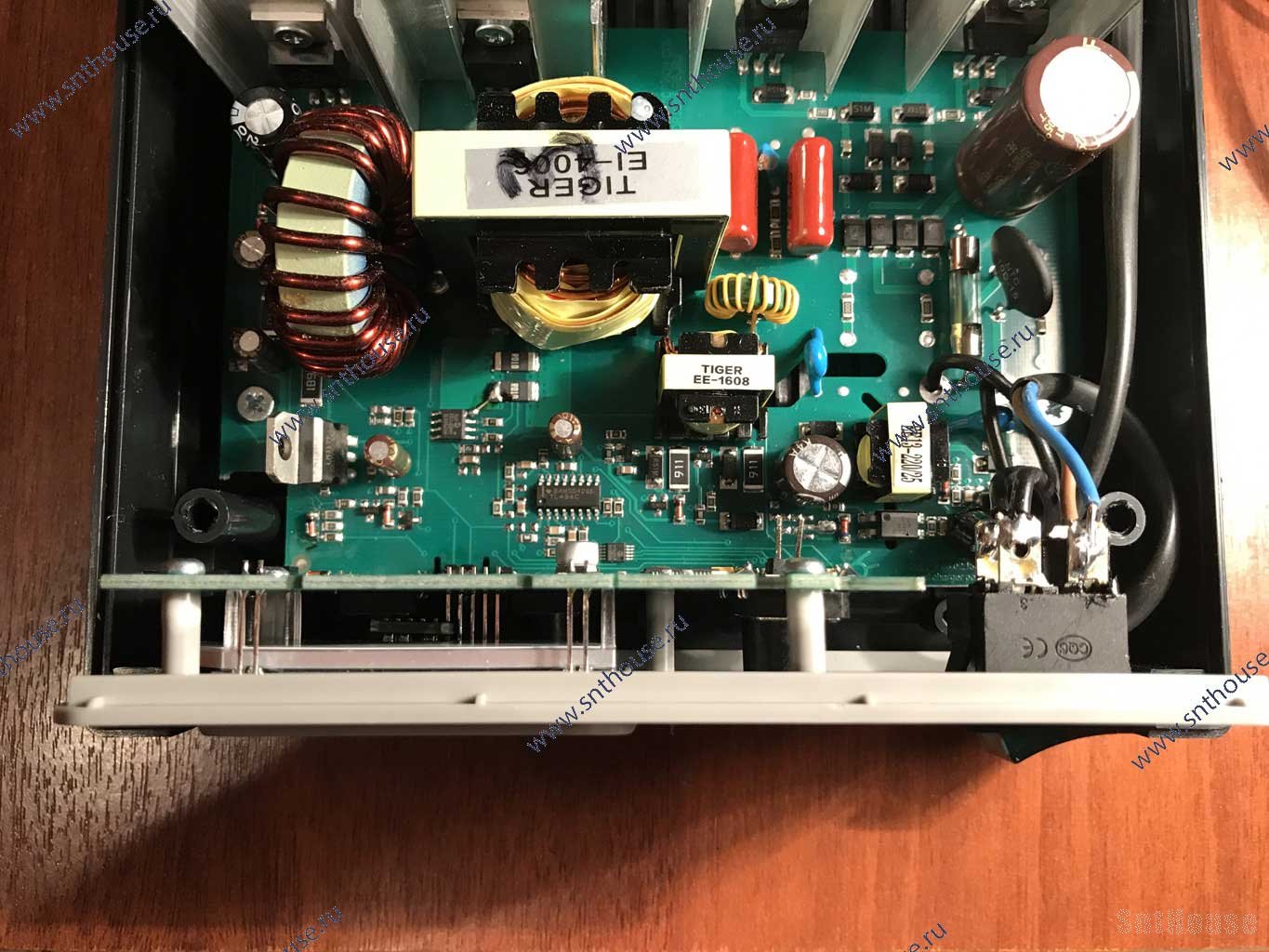

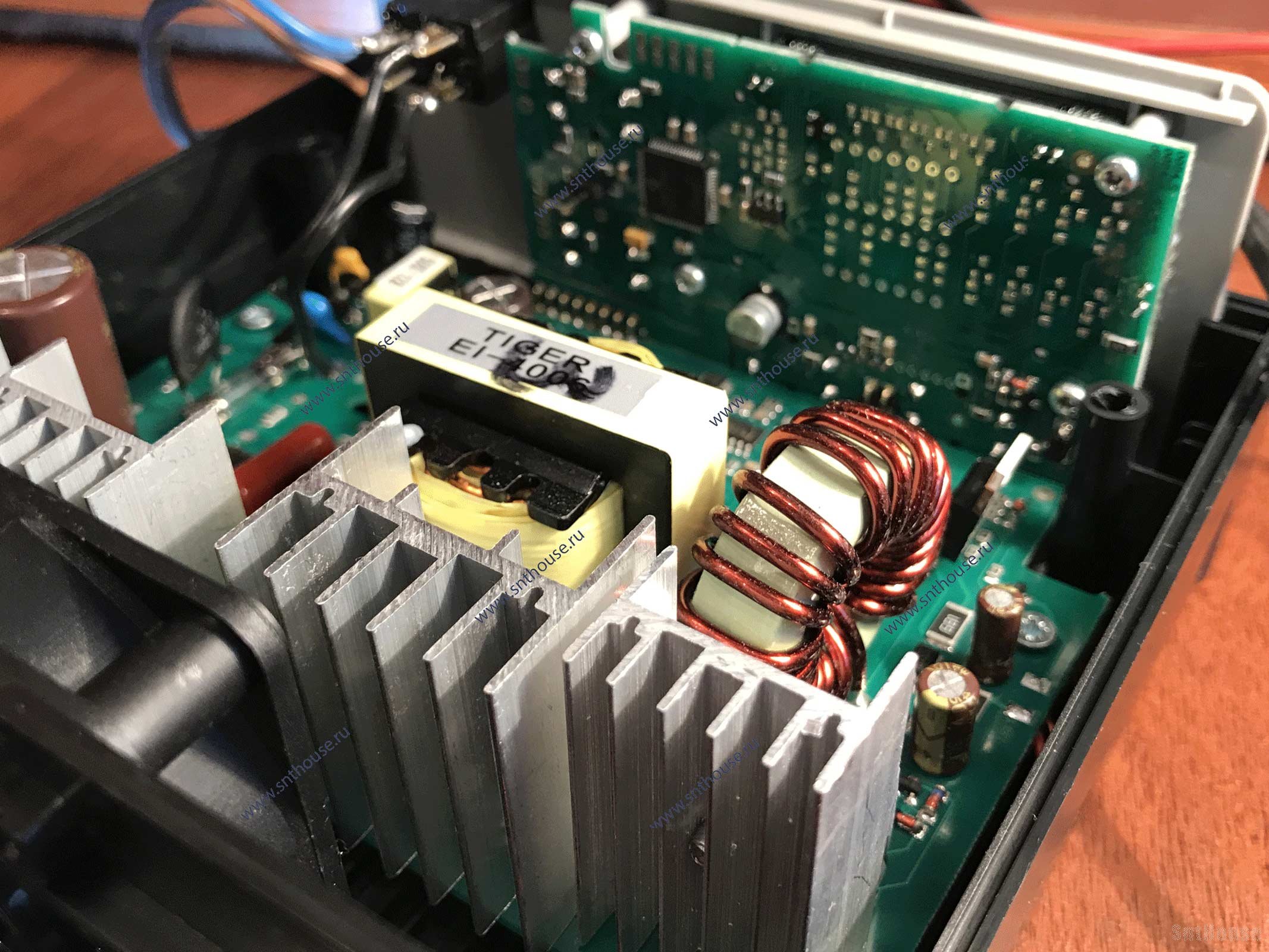

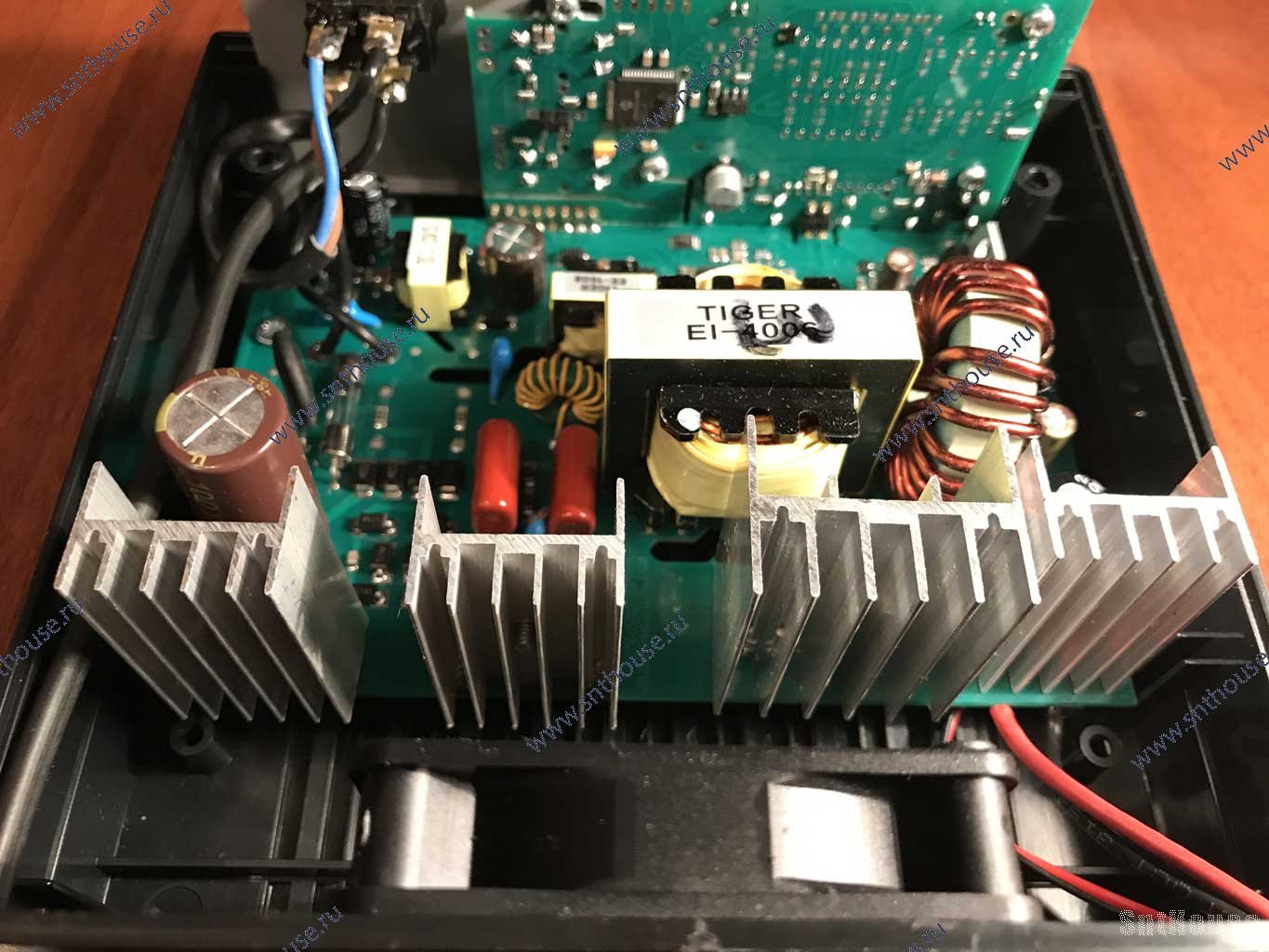

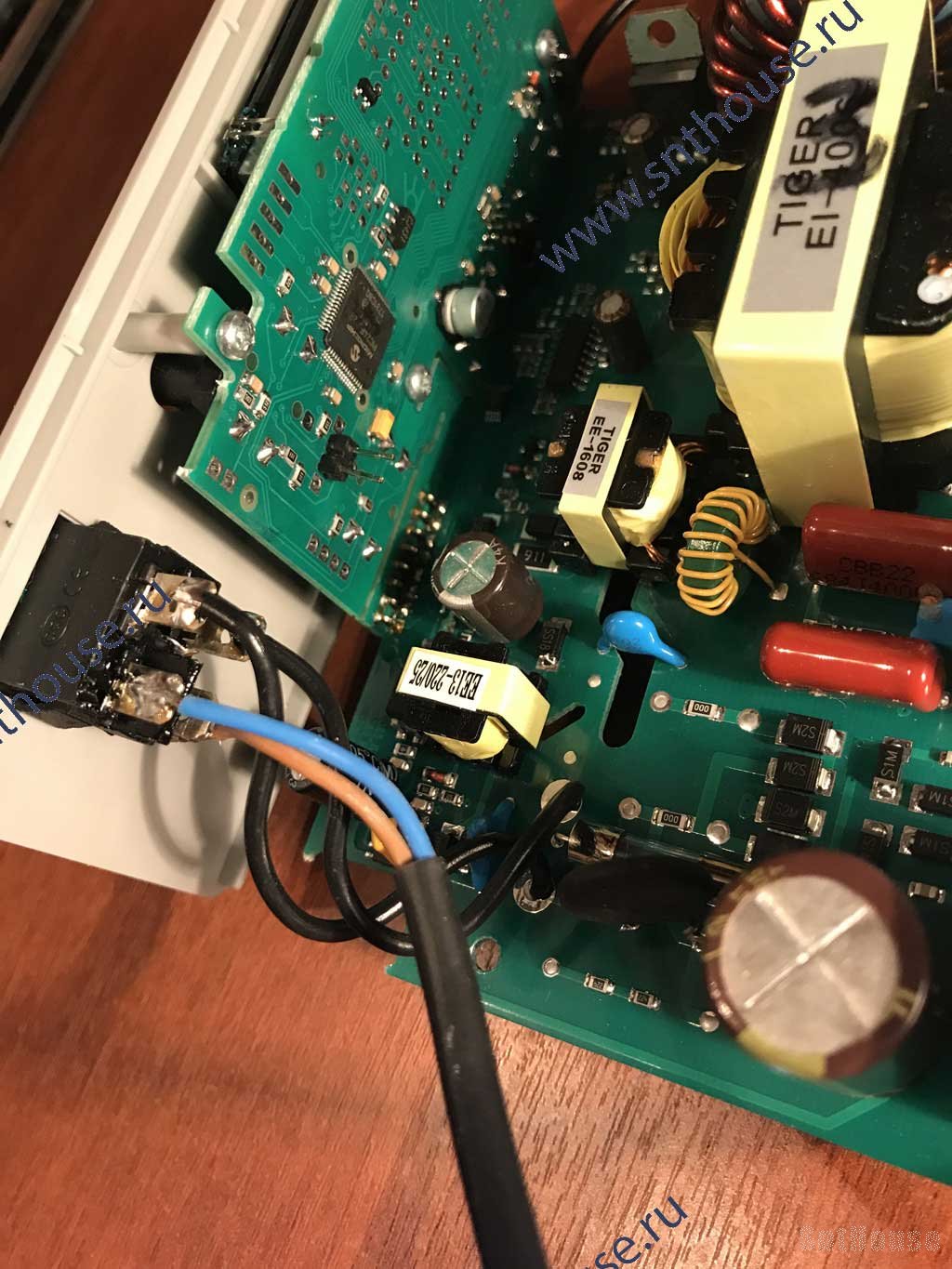

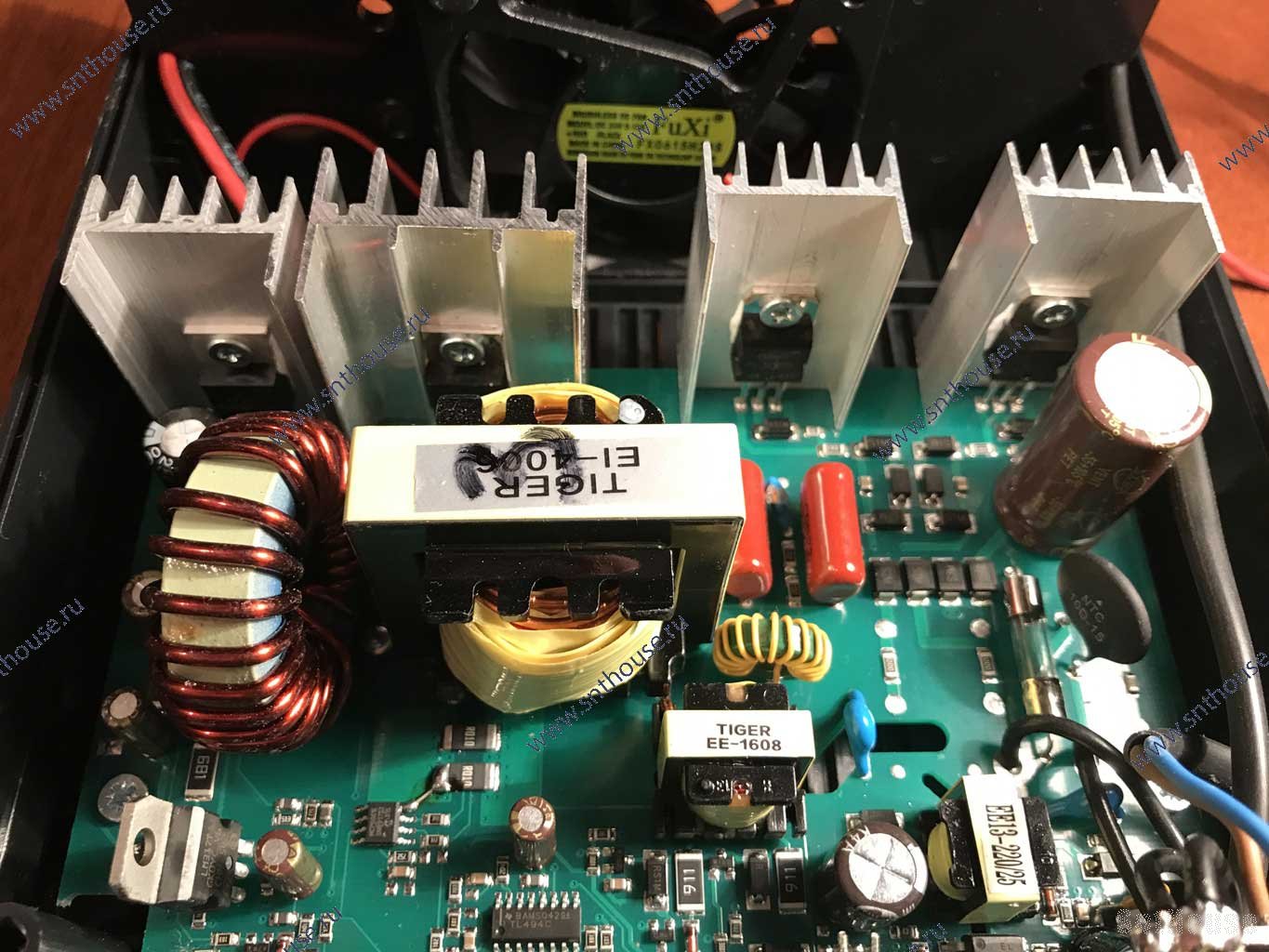

Ниже рассмотри общее фото внутренностей нового Вымпел-55 с прошивкой 2.27:
Ранее я уже писал о некоторых размерах внутренних частей данного зарядного устройства.

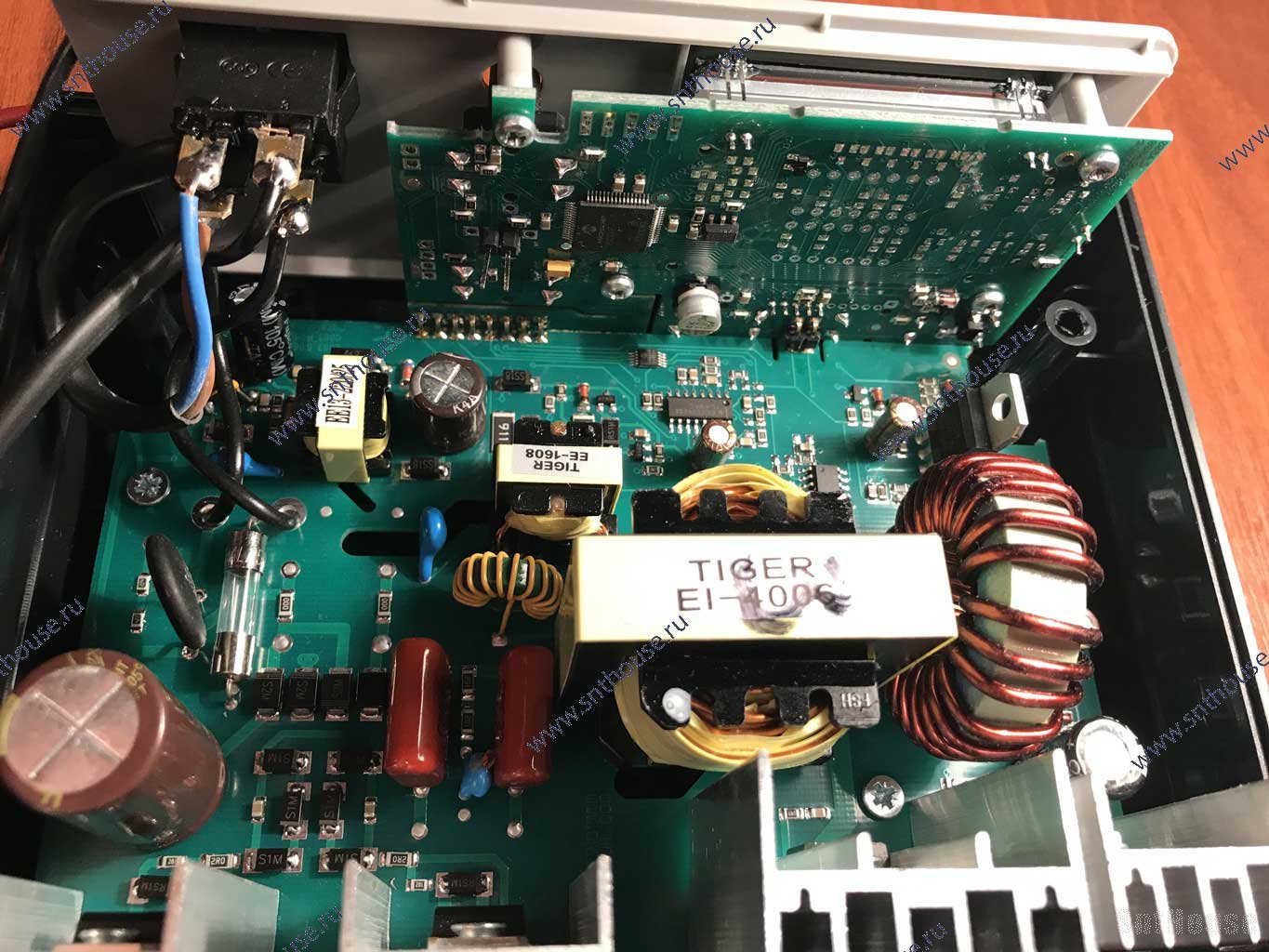

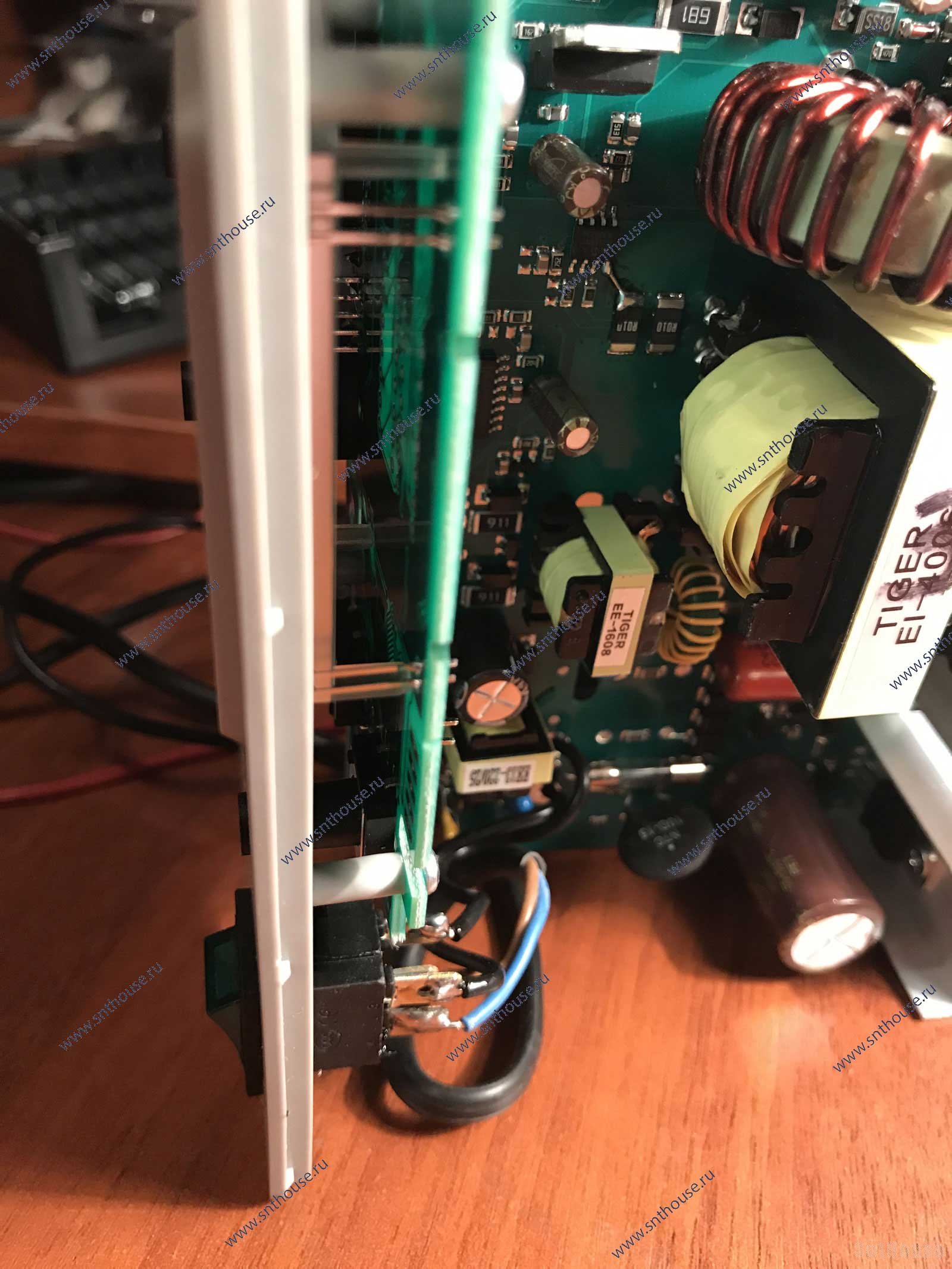

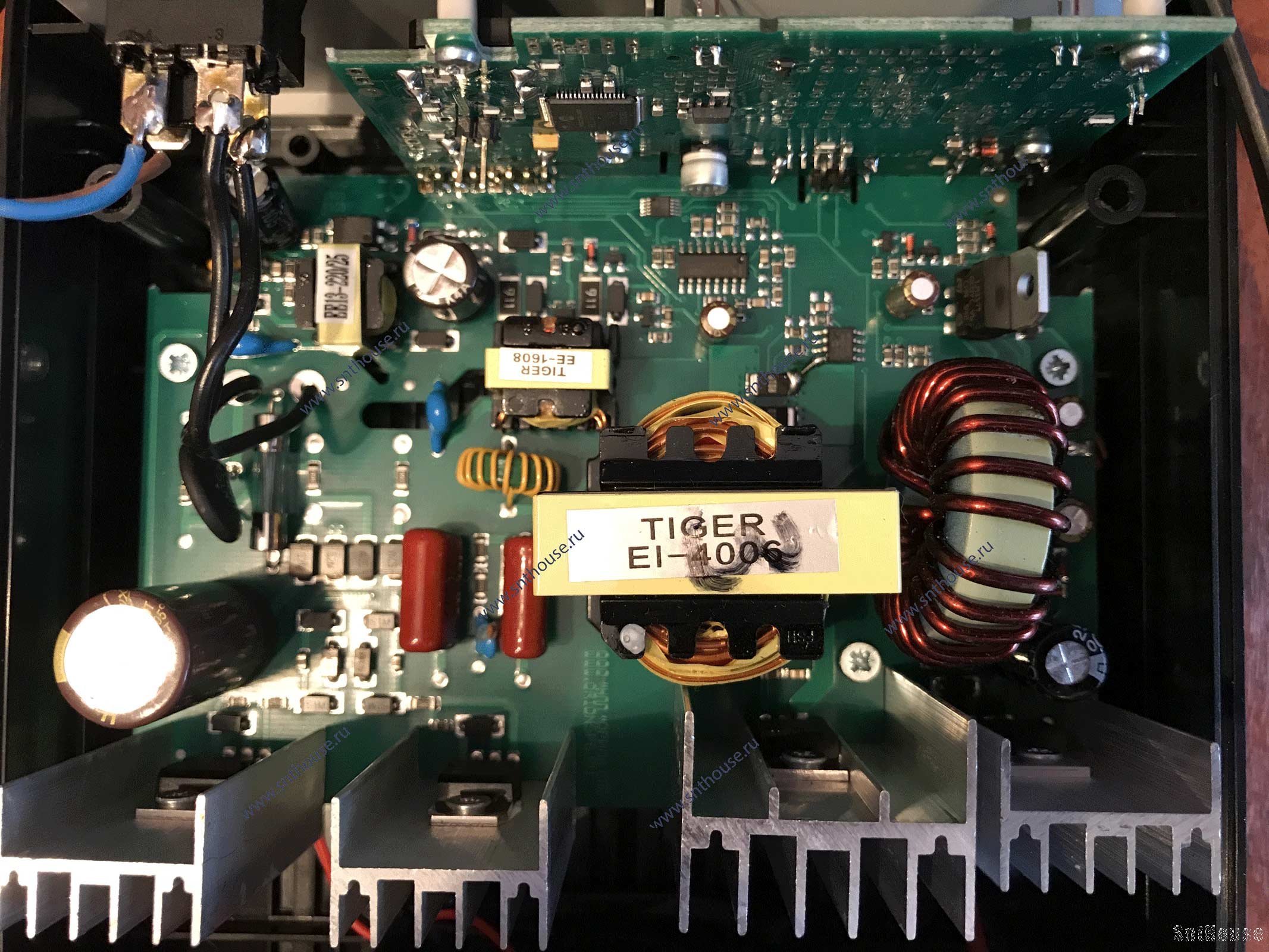

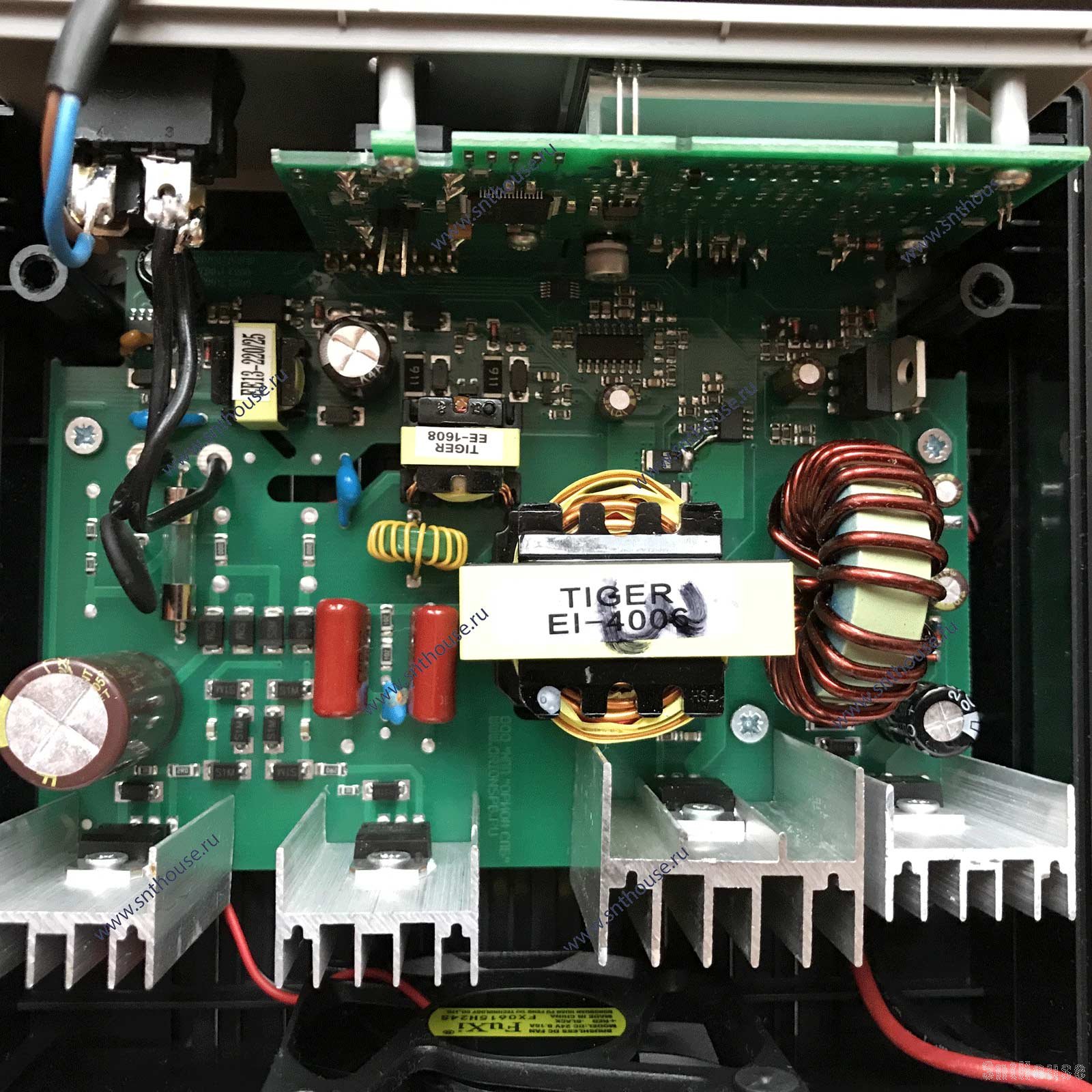

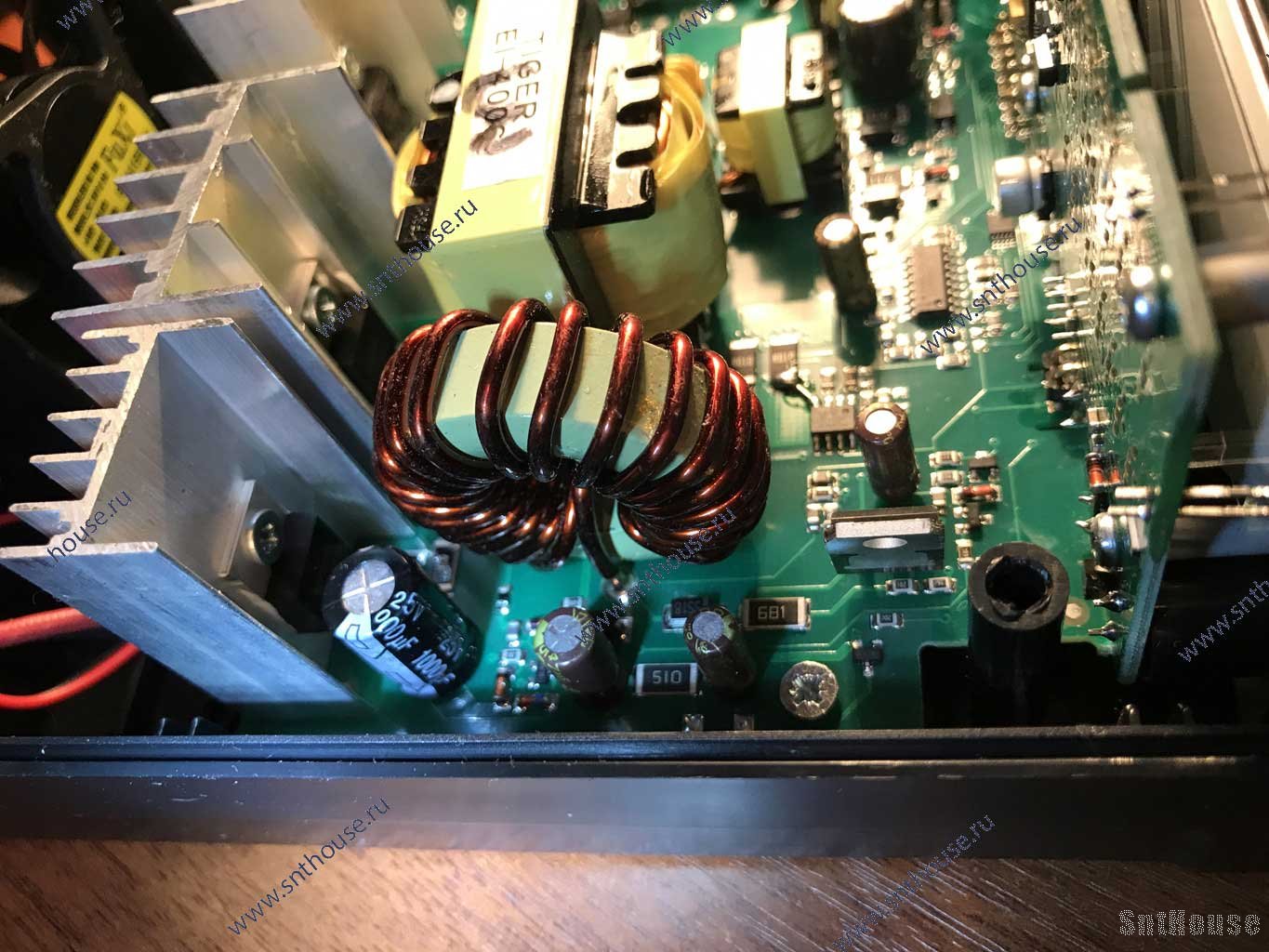

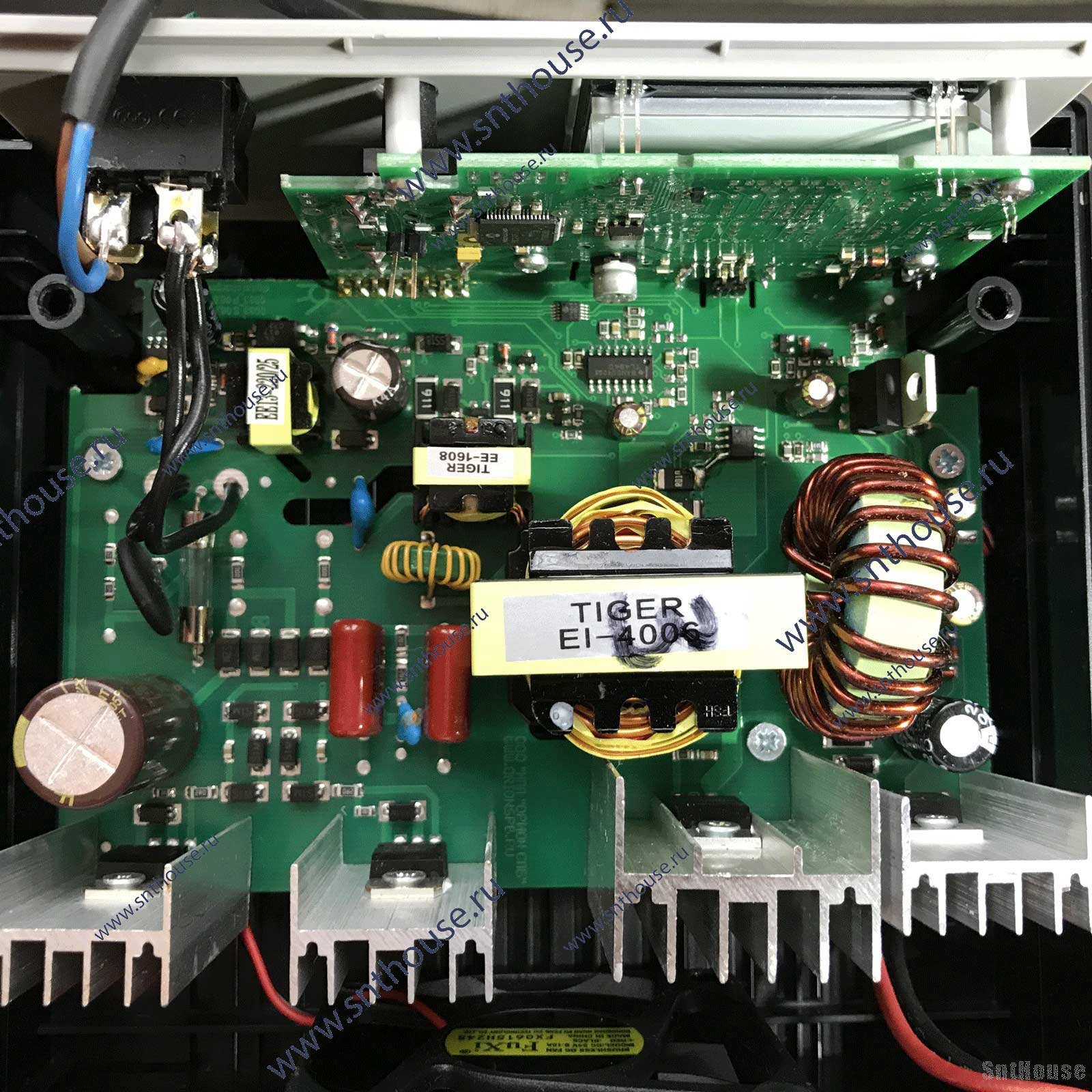

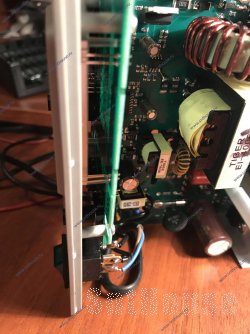

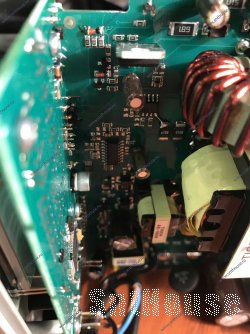

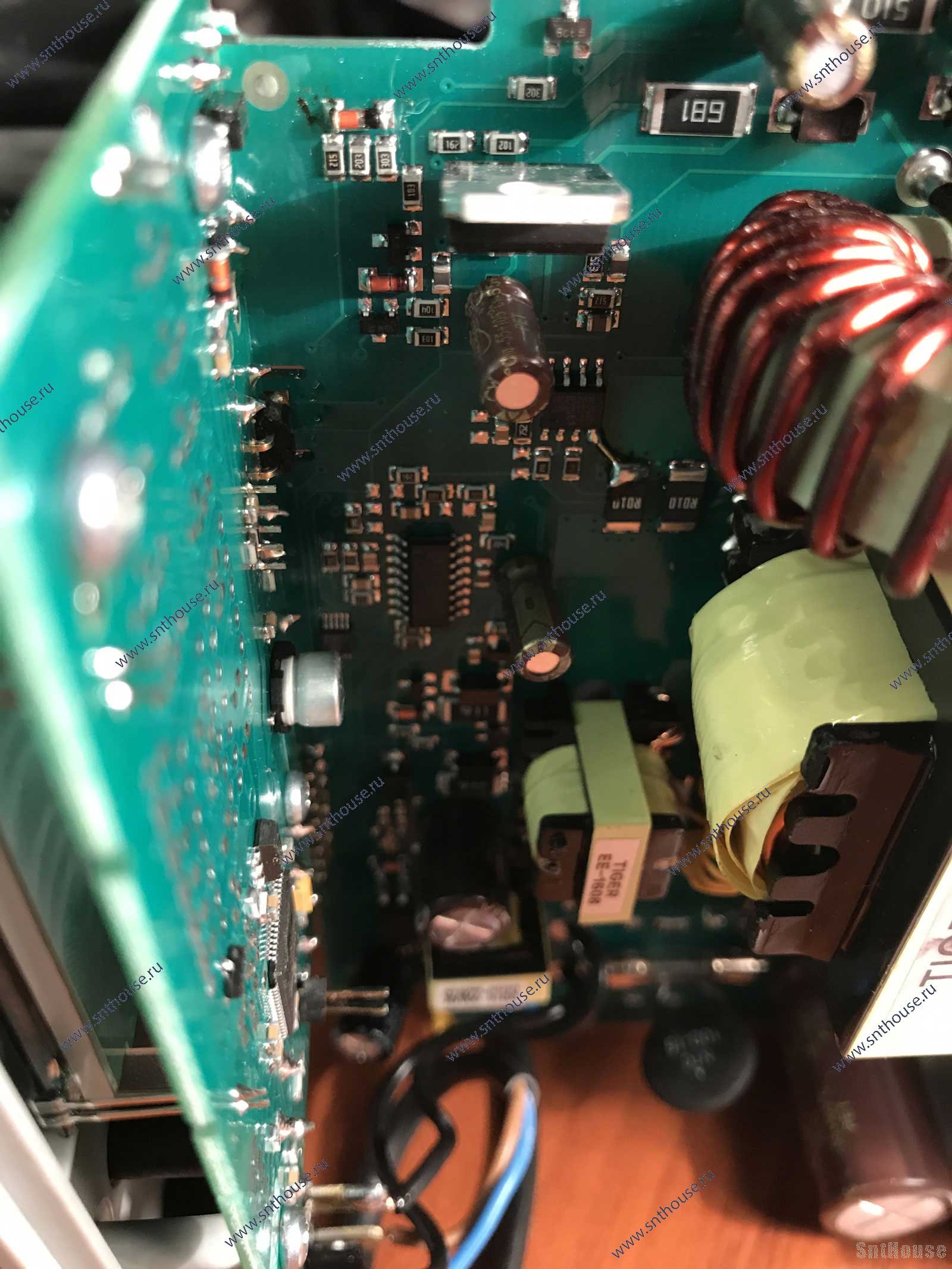

Здесь приведены общие фото монтажной платы.
Что бросается в глаза - это отсутствие выносного термоэлемента, который в предыдущей версии модели Вымпел-55 крепился на подложке к радиатору.

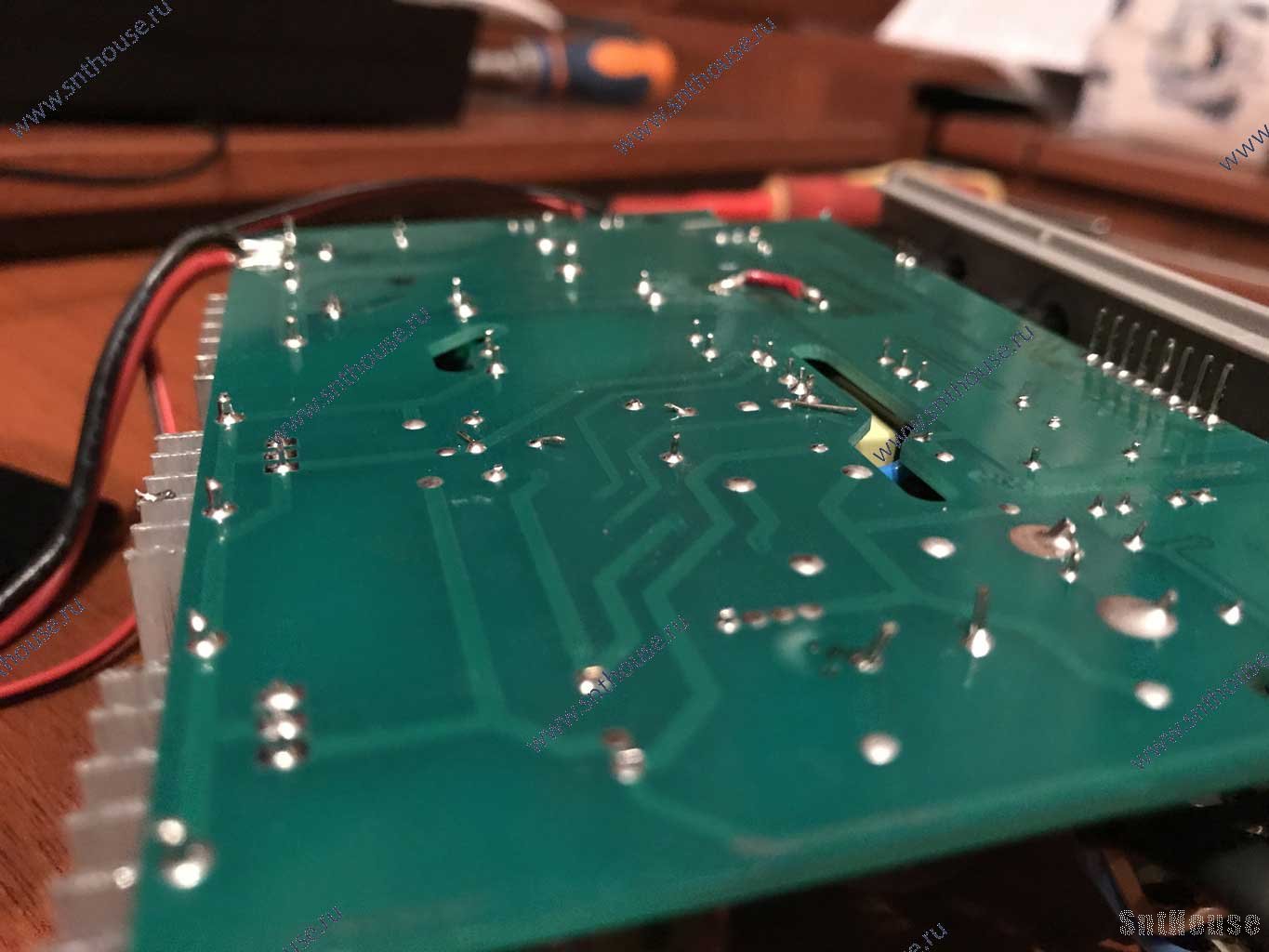

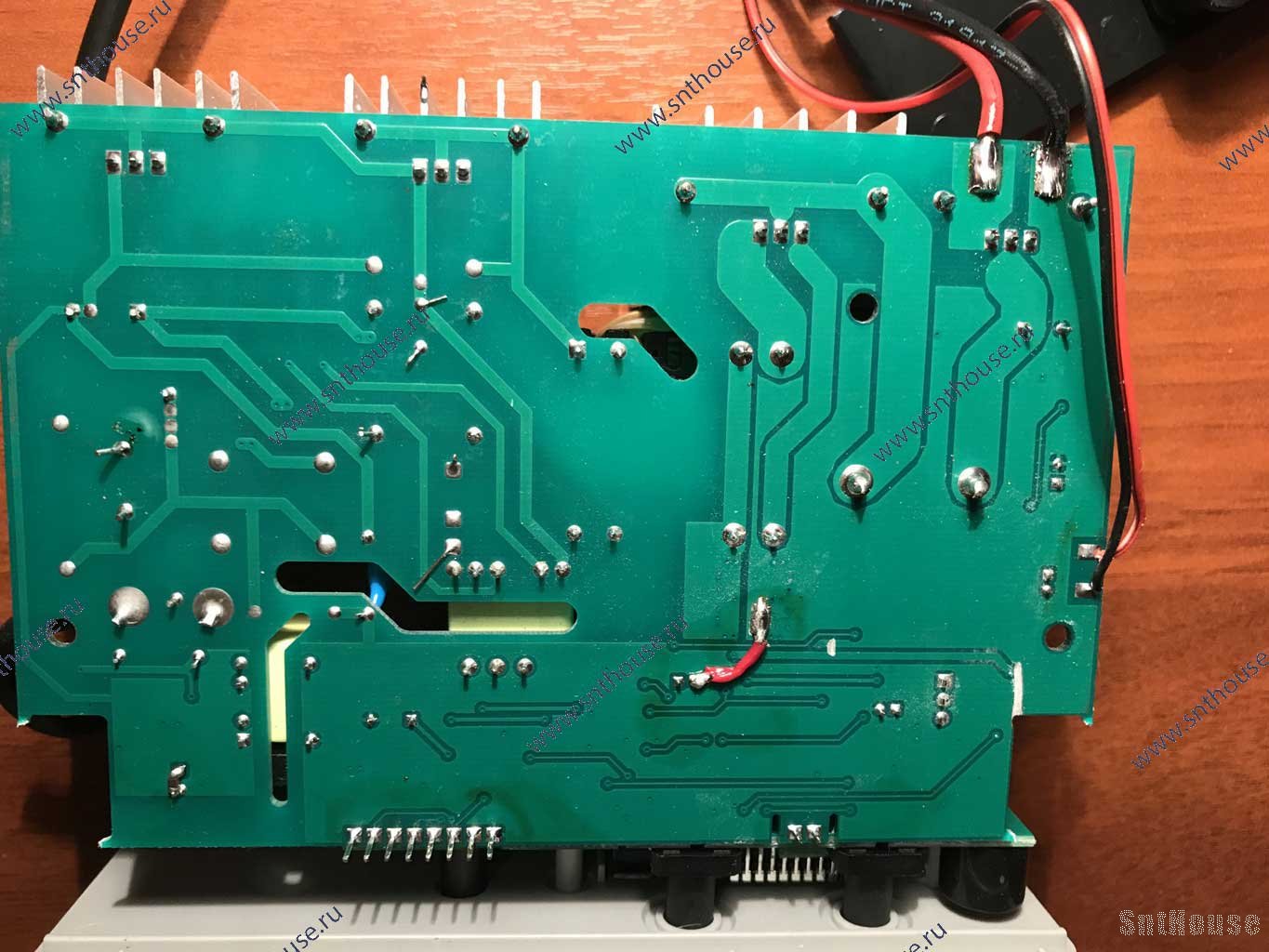

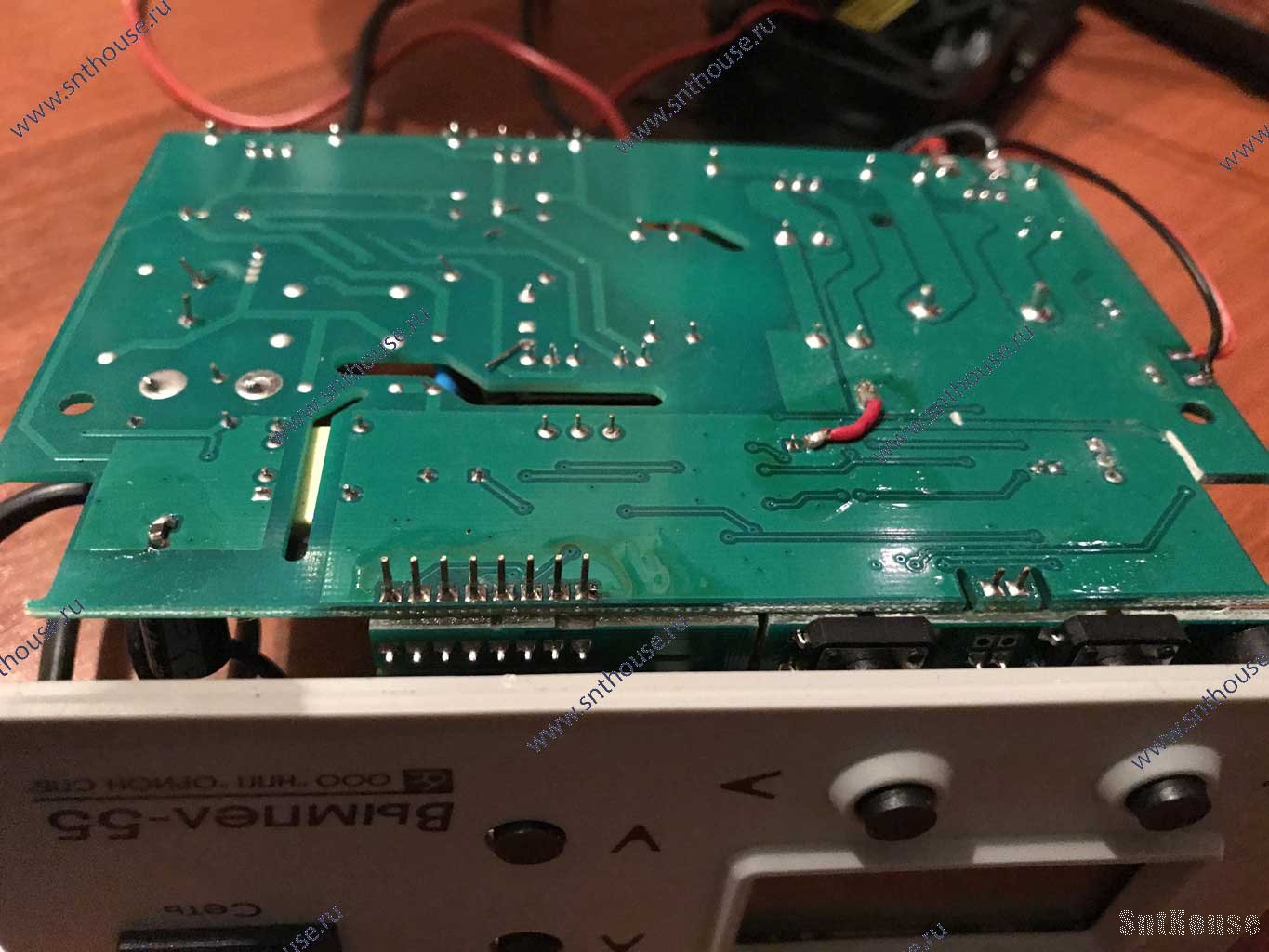

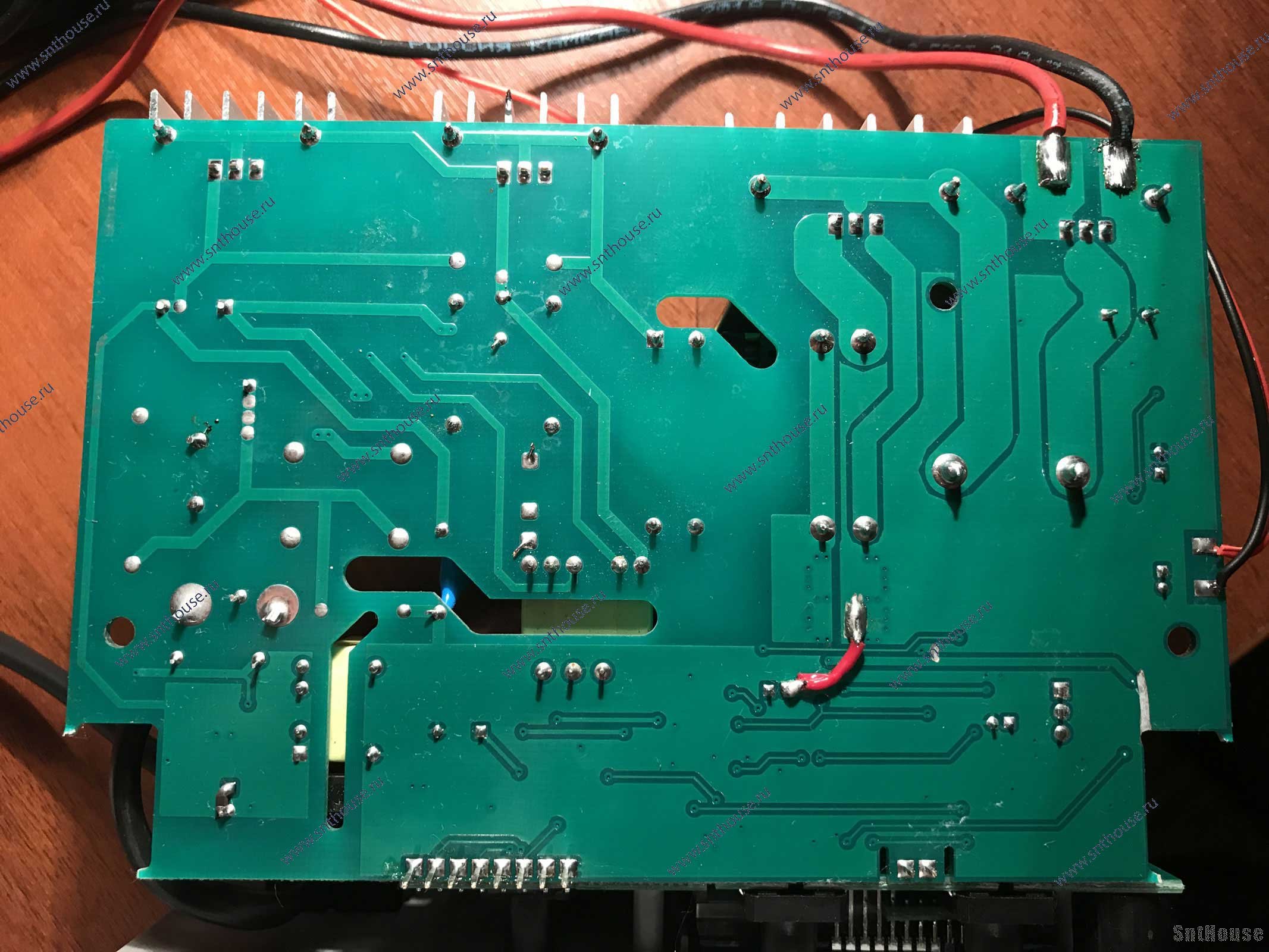

Монтажная плата зарядного устройства Вымпел-55 с обратной стороны:
В отличии от предыдущей версии, в новом исполнении с обратной стороны печатной платы нету ни одного радио элемента.
В целом выглядит хорошо.
У меня были несколько мест с не отмытым флюсом.
Также некоторые ножки радиоэлементов были достаточно длинными.

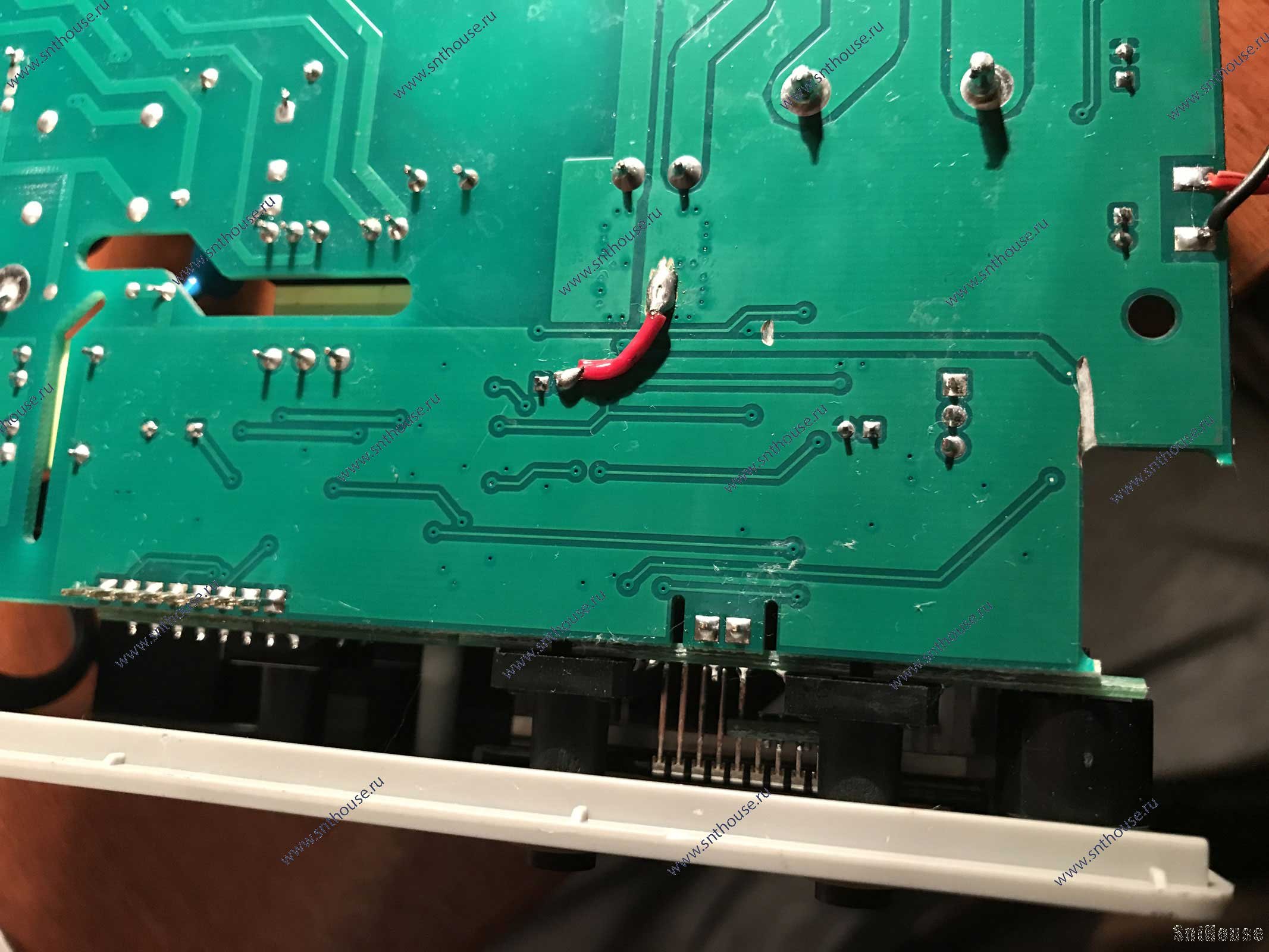

Общую благоприятную картину портит перемычка - судя по всему после разводки и производства платы вскрылся "косяк" - вот и кинули перемычку.

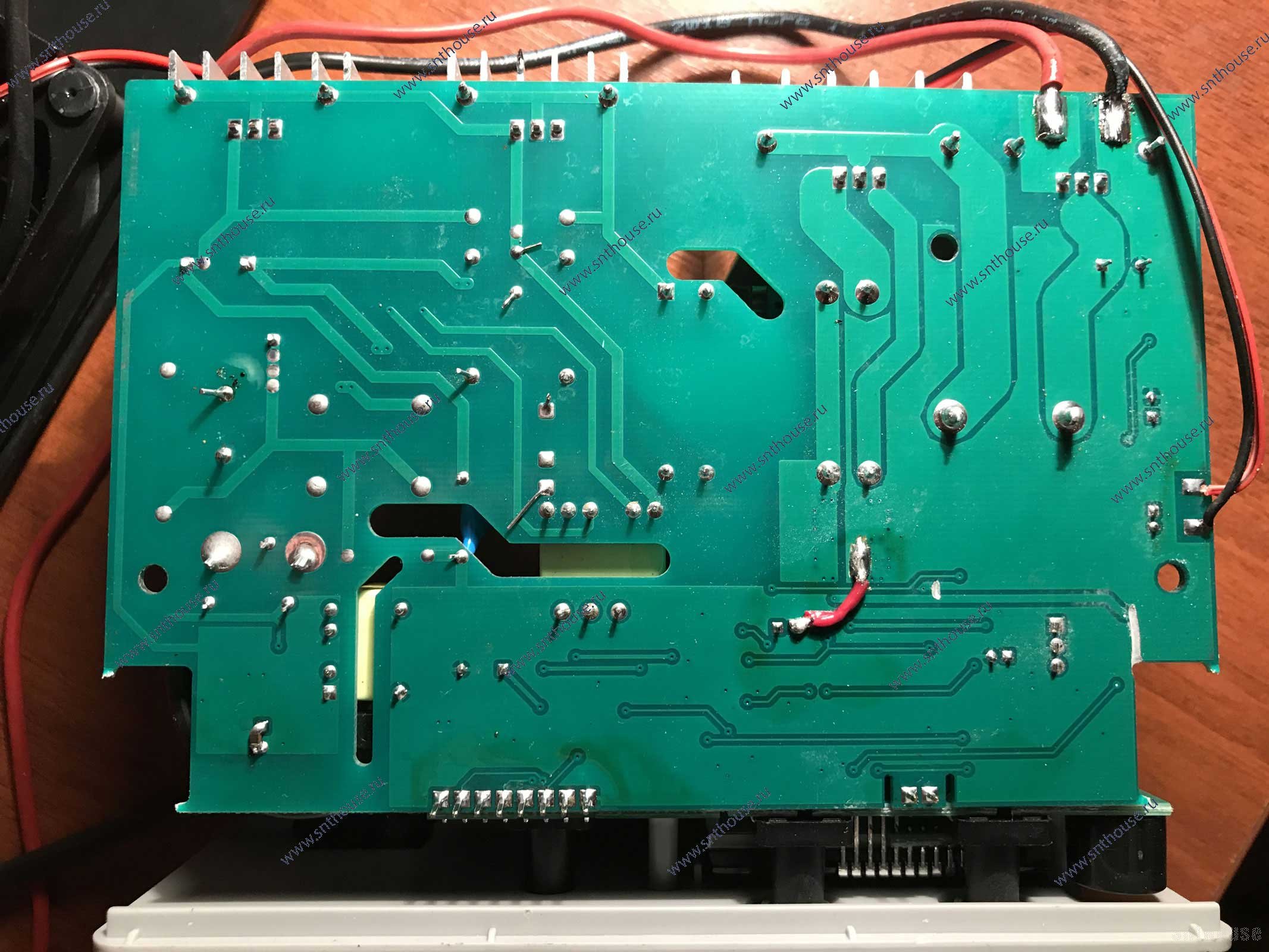

Это отмытая от флюса печатная плата.
Плата "управления"

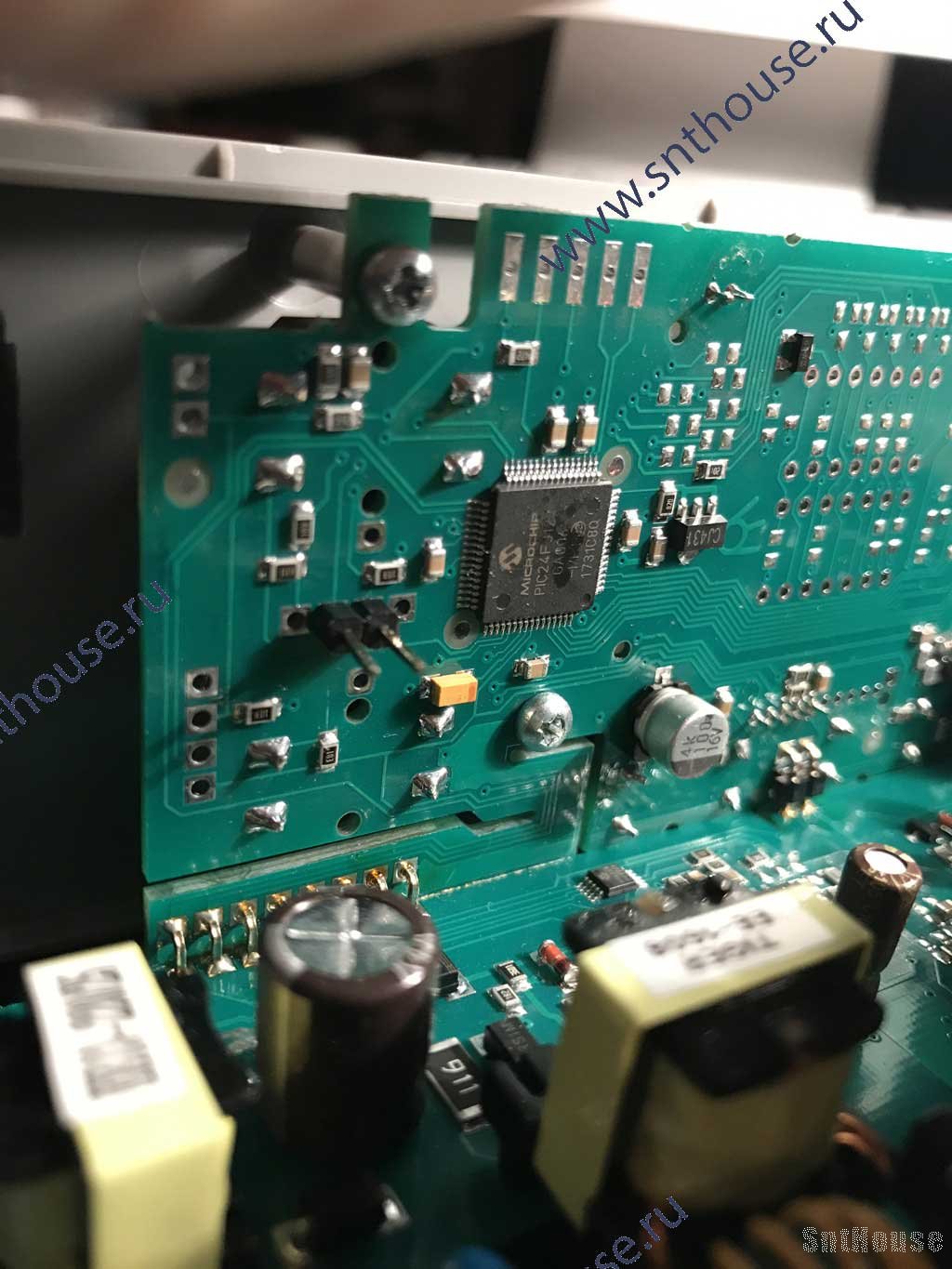

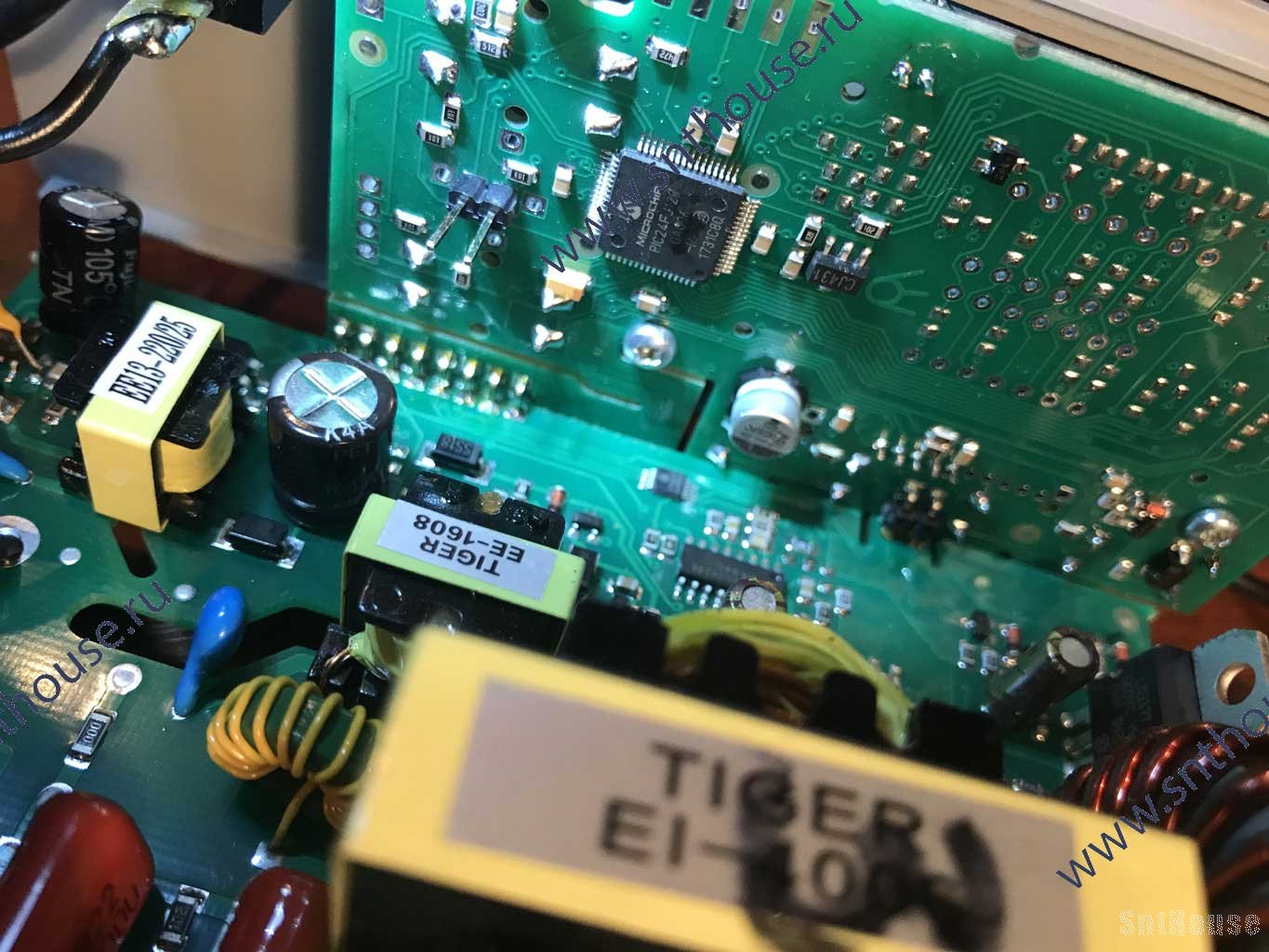

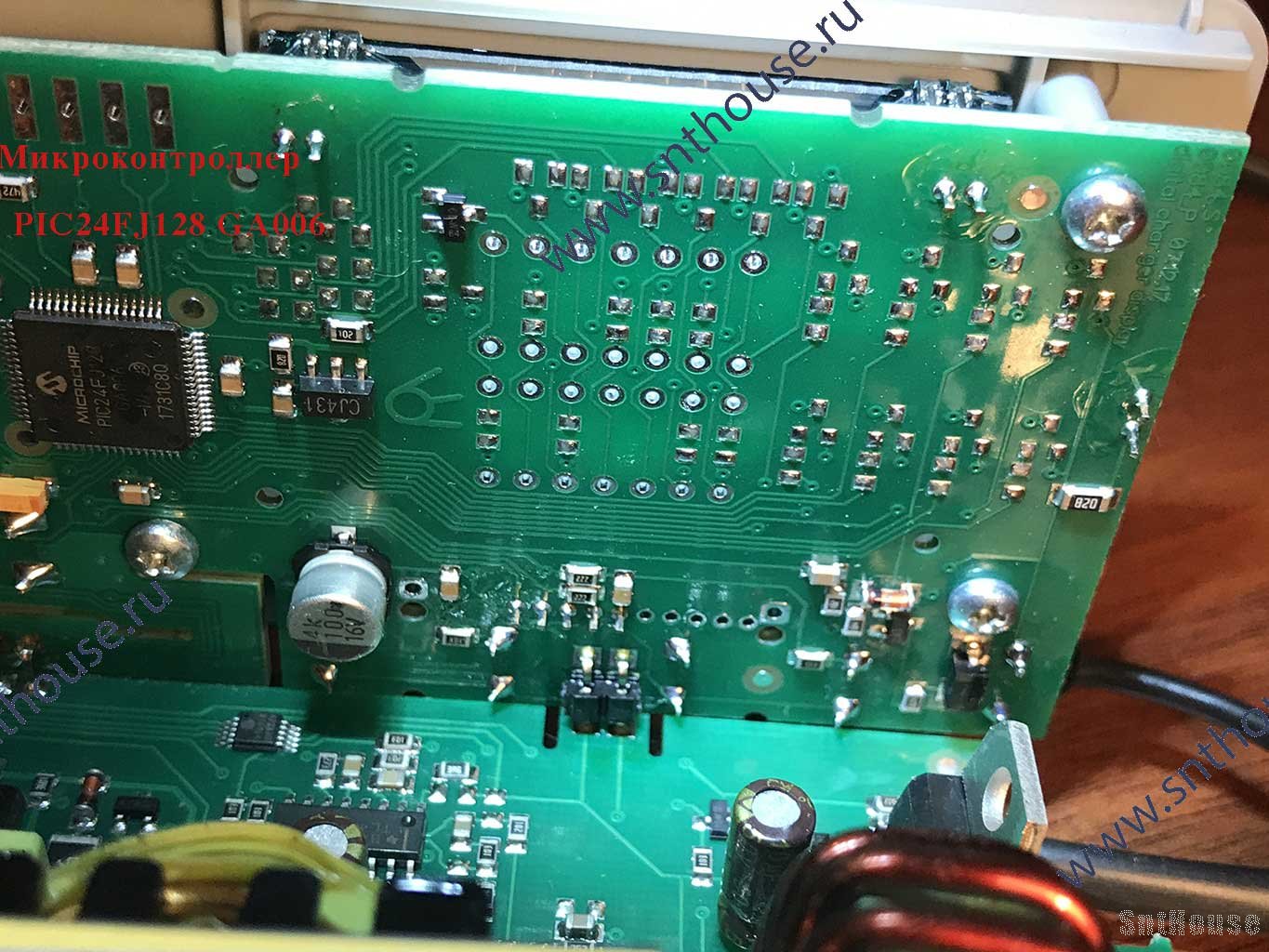

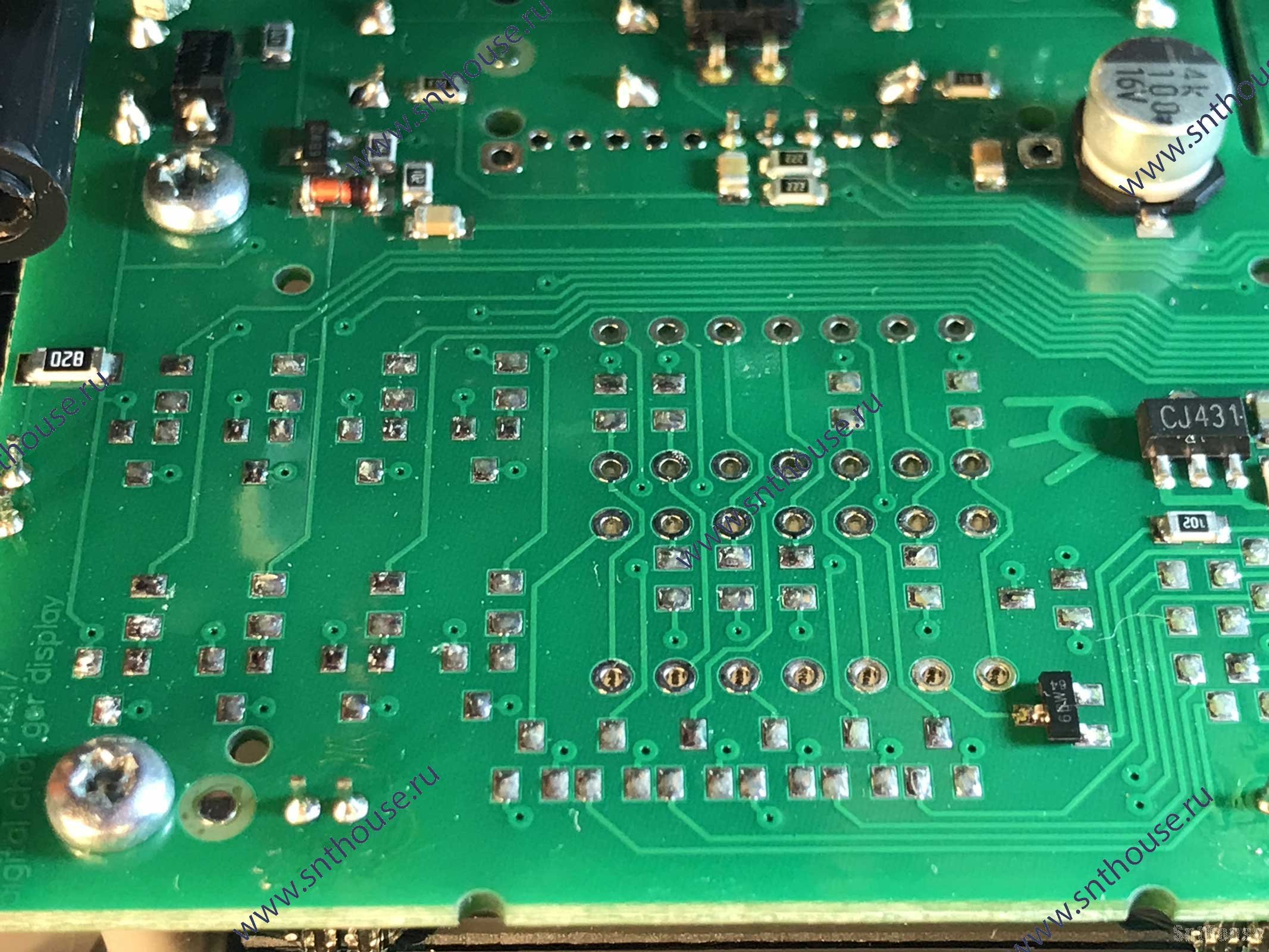

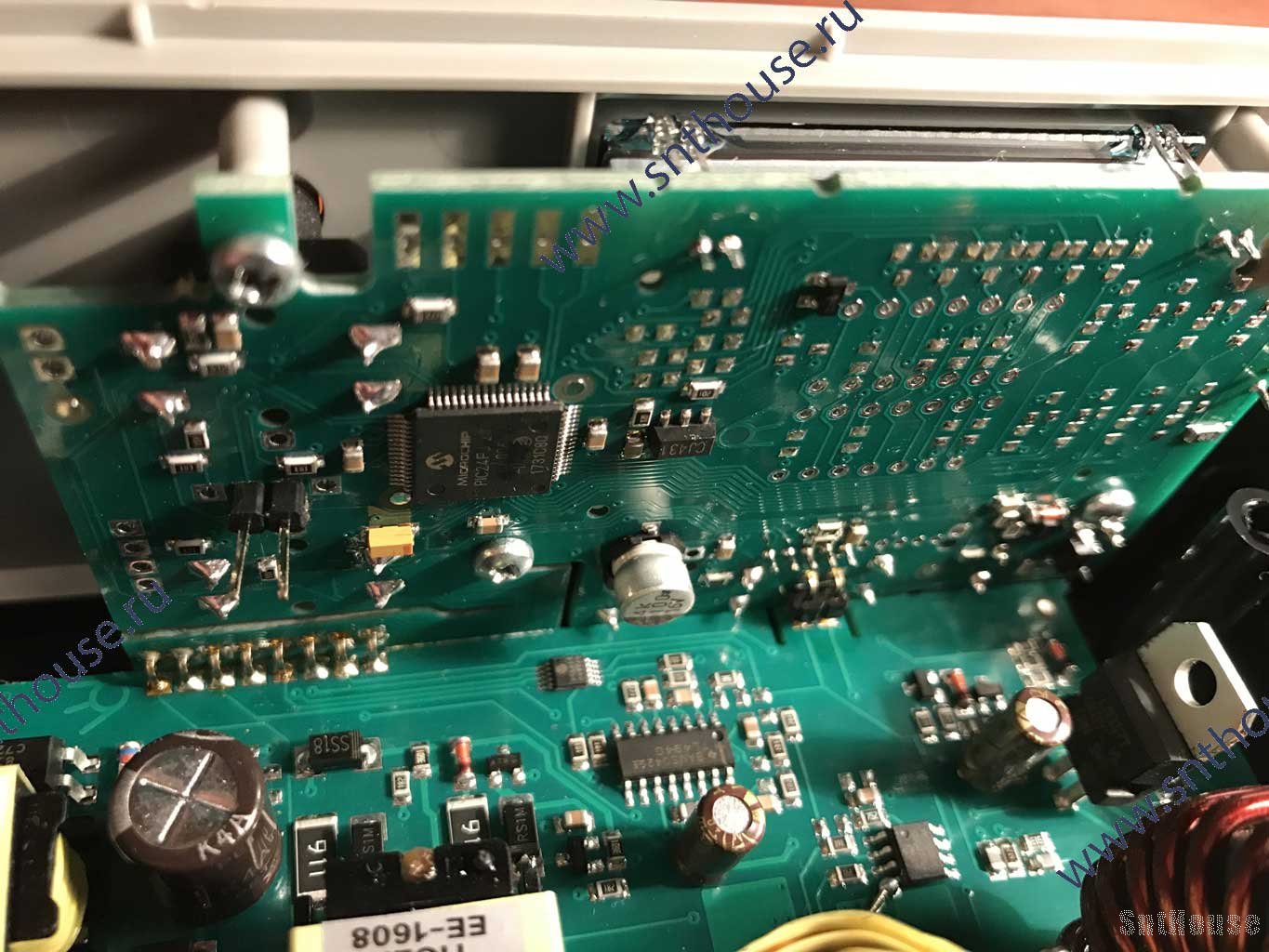

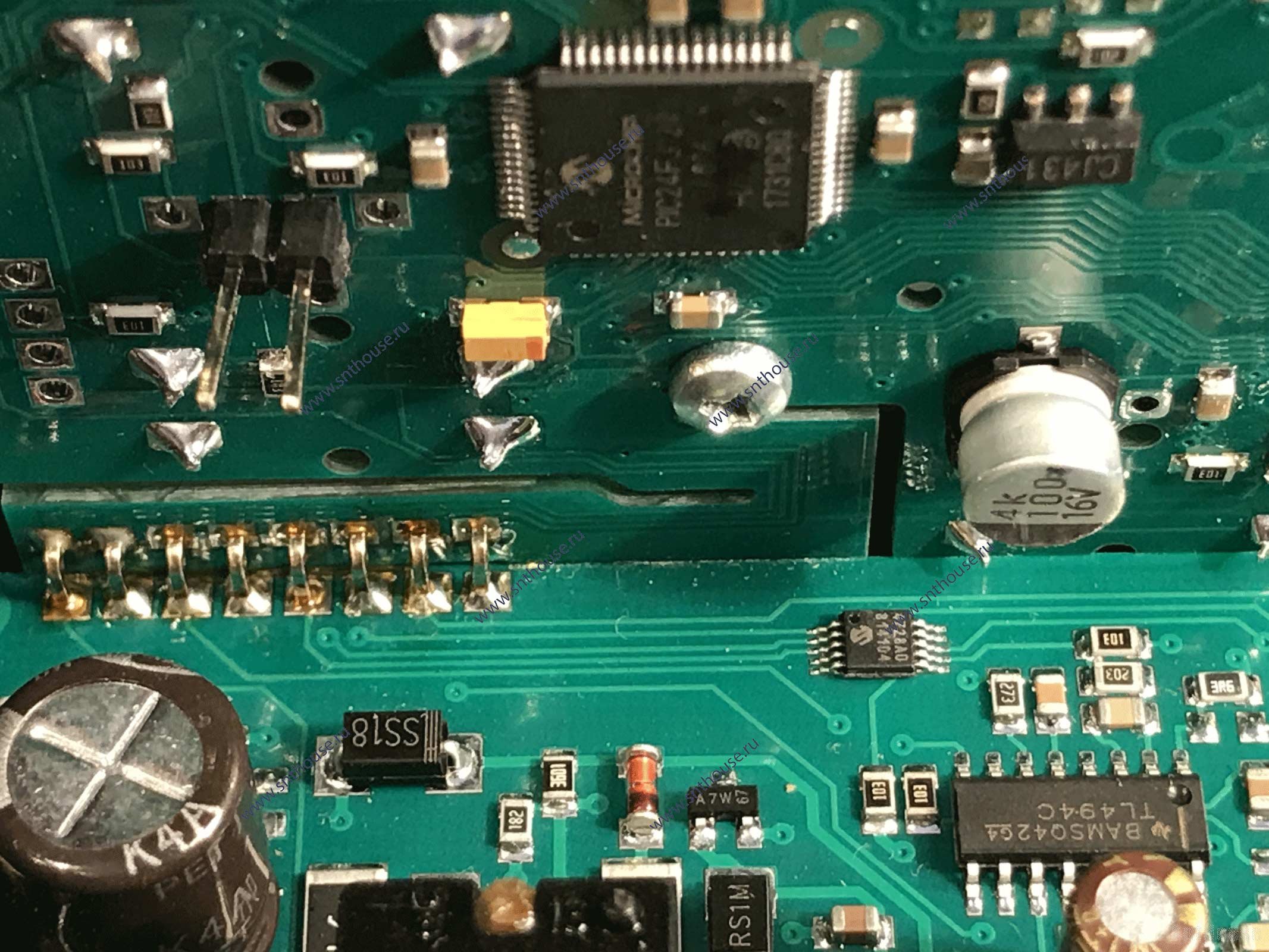

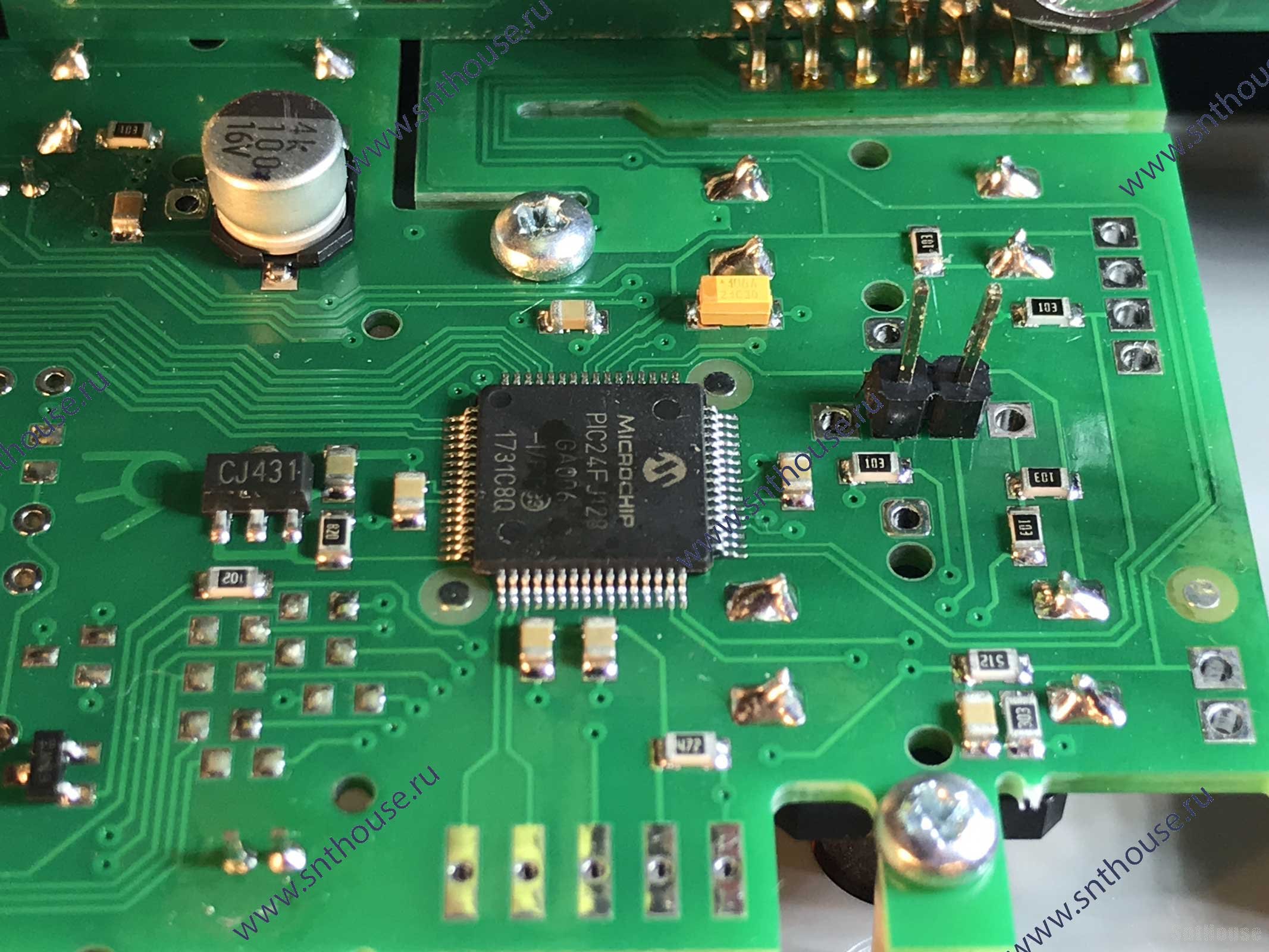

Ниже приводятся фотографии платы "управления" с микропроцессором и на которой крепится жидкокристаллический индикатор.

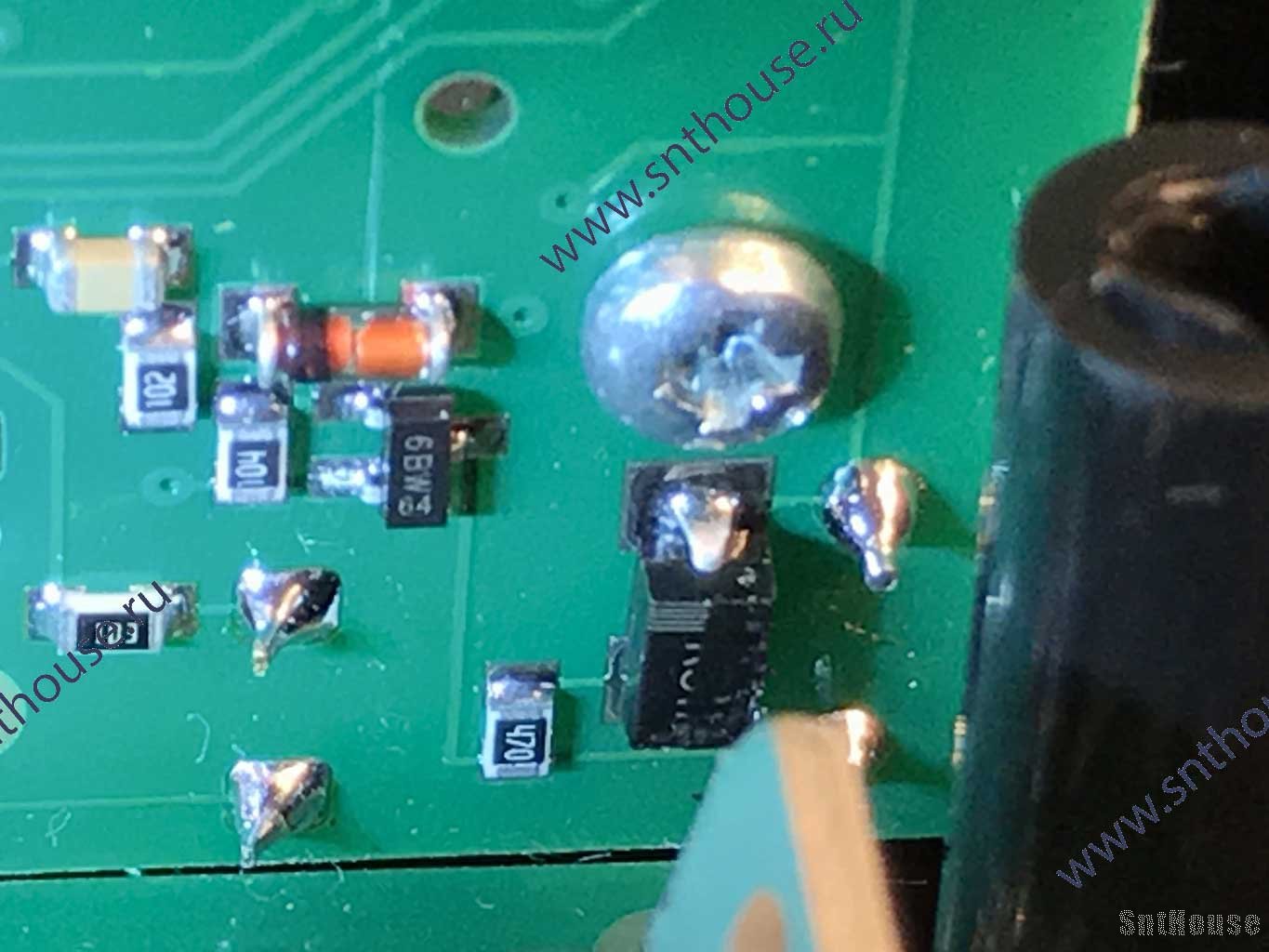

Некоторые радиоэлементы примененные в схеме:

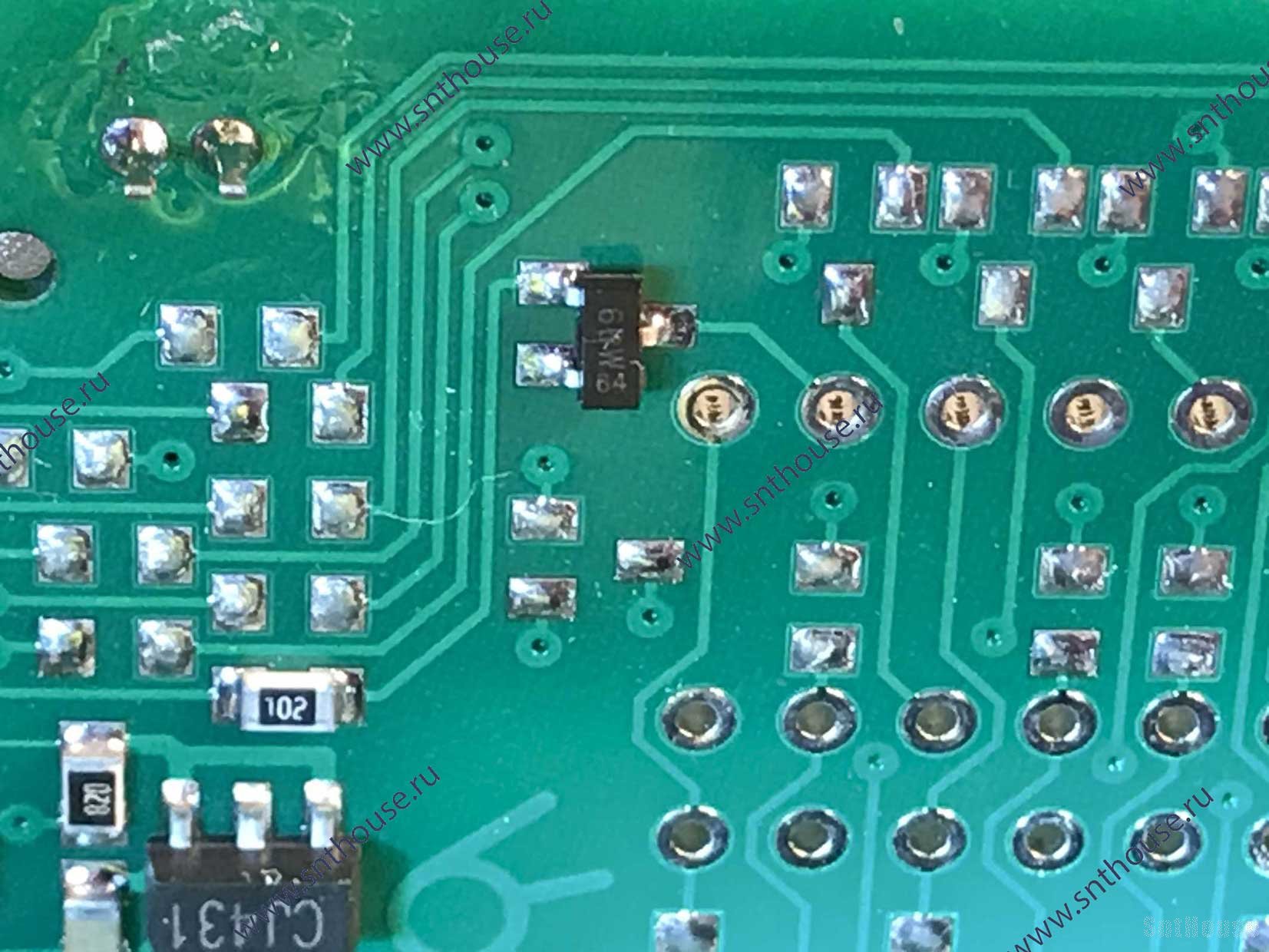

| CJ431 - SOT-89 Аналог - TL431U | Encapsulate Adjustable Reference Source (Стабилизатор, регулятор напряжения) |

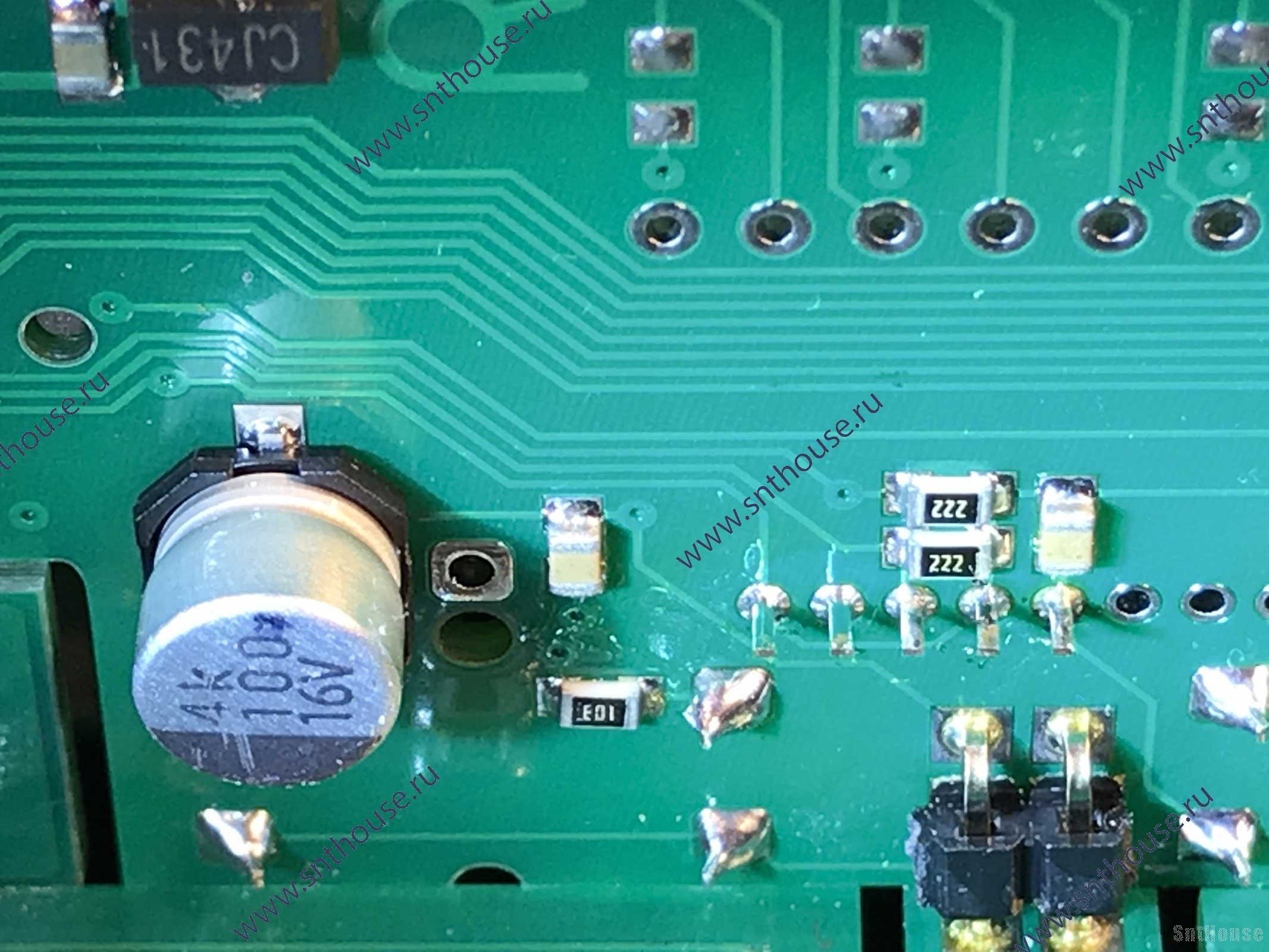

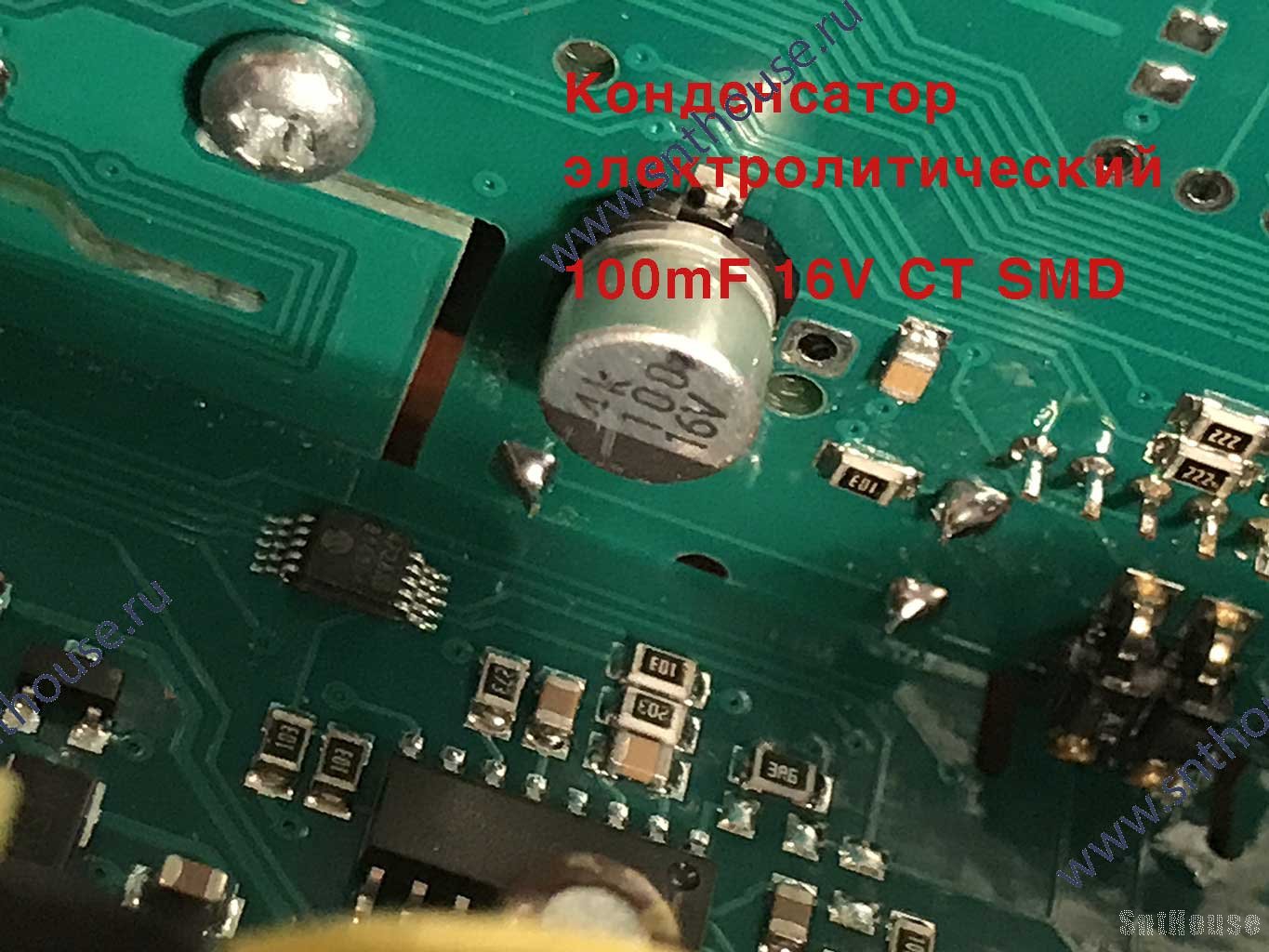

| 4K 100 16v | ECAP SMD, 100 мкФ, 16В, Конденсатор электролитический алюминиевый SMD |

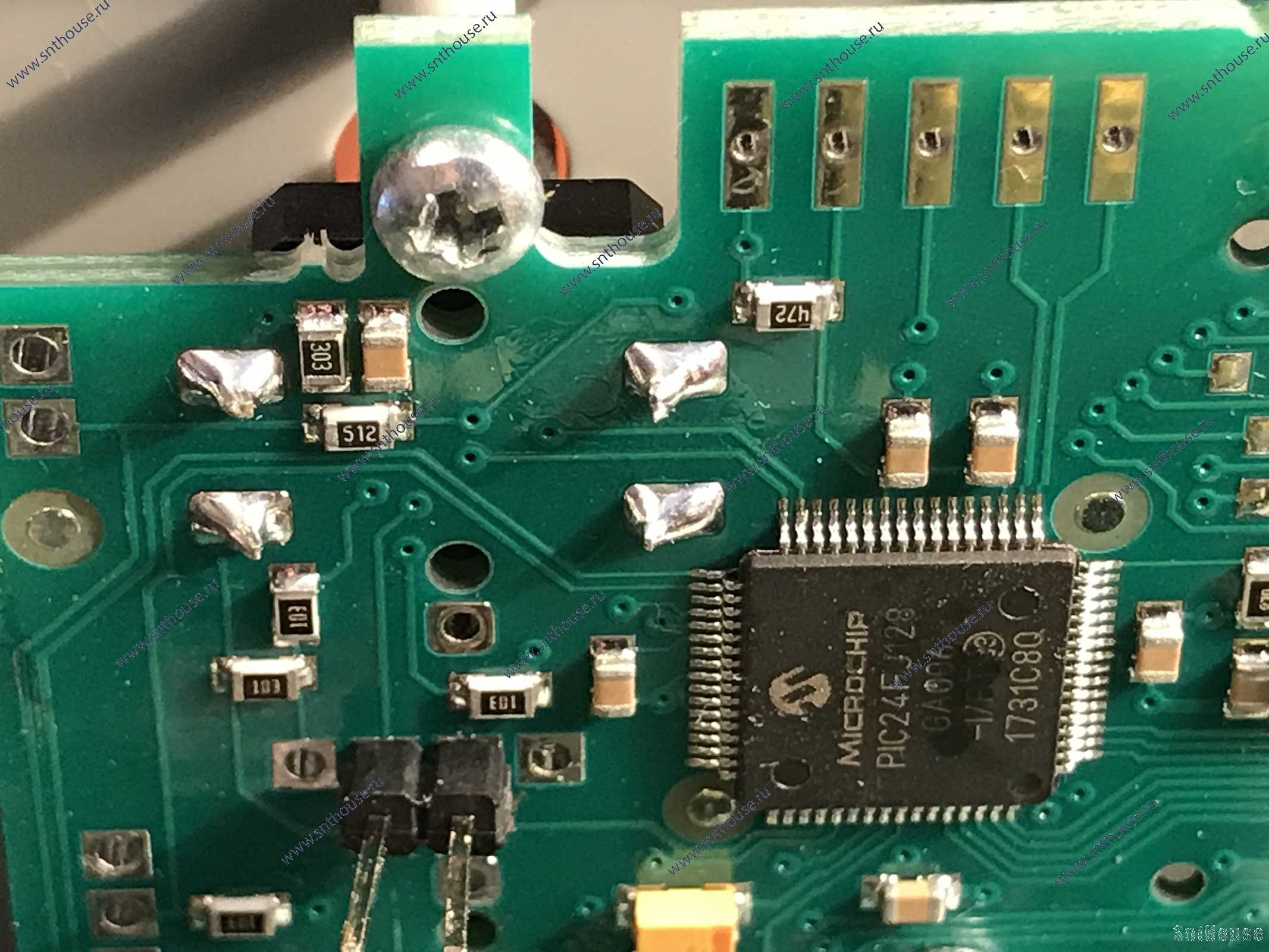

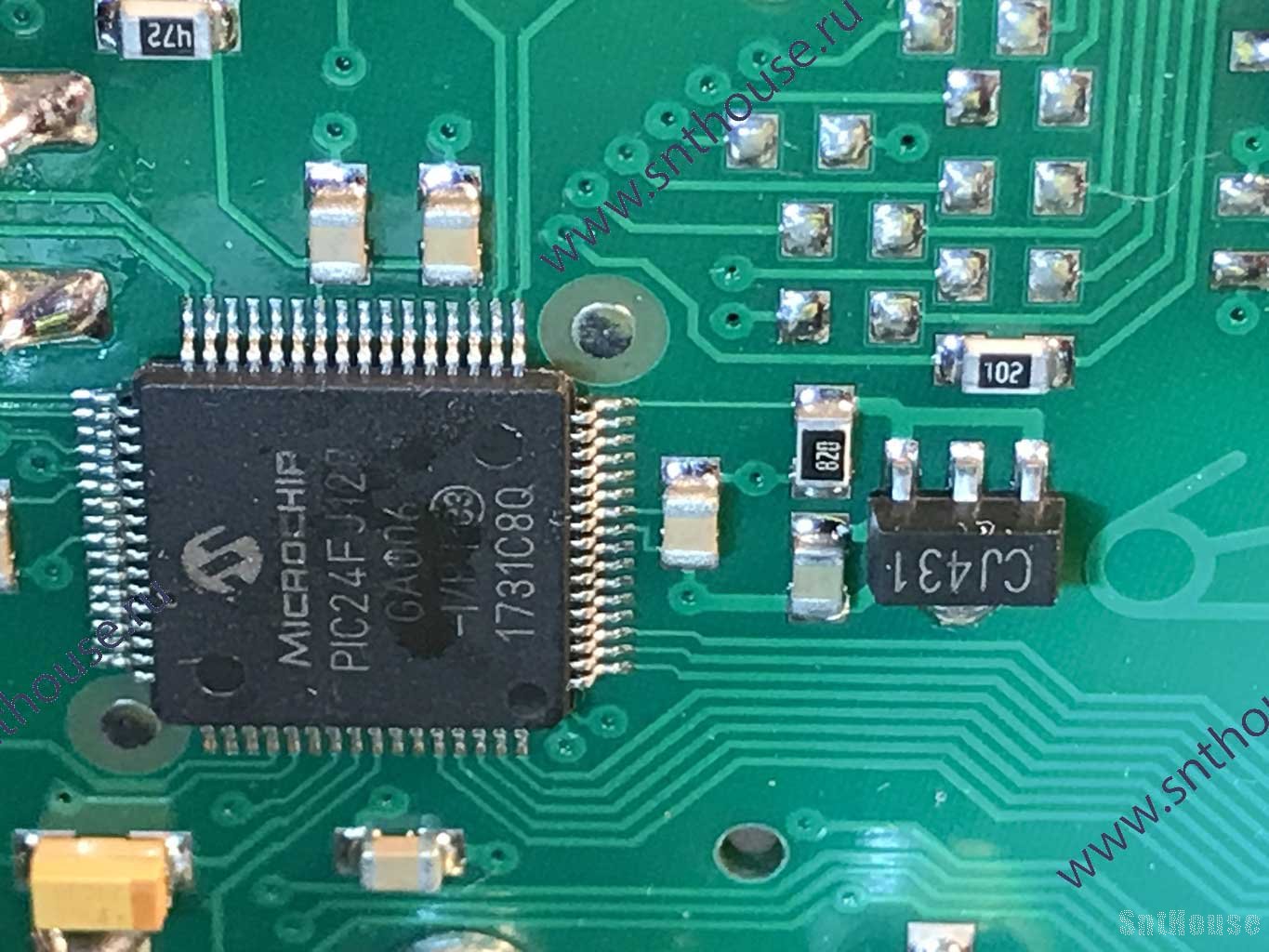

| PIC24FJ128GA006 | Microcontroller MCU 16-bit PIC24F PIC RISC 128KB Flash 2.5V/3.3V 64-Pin TQFP Tray |

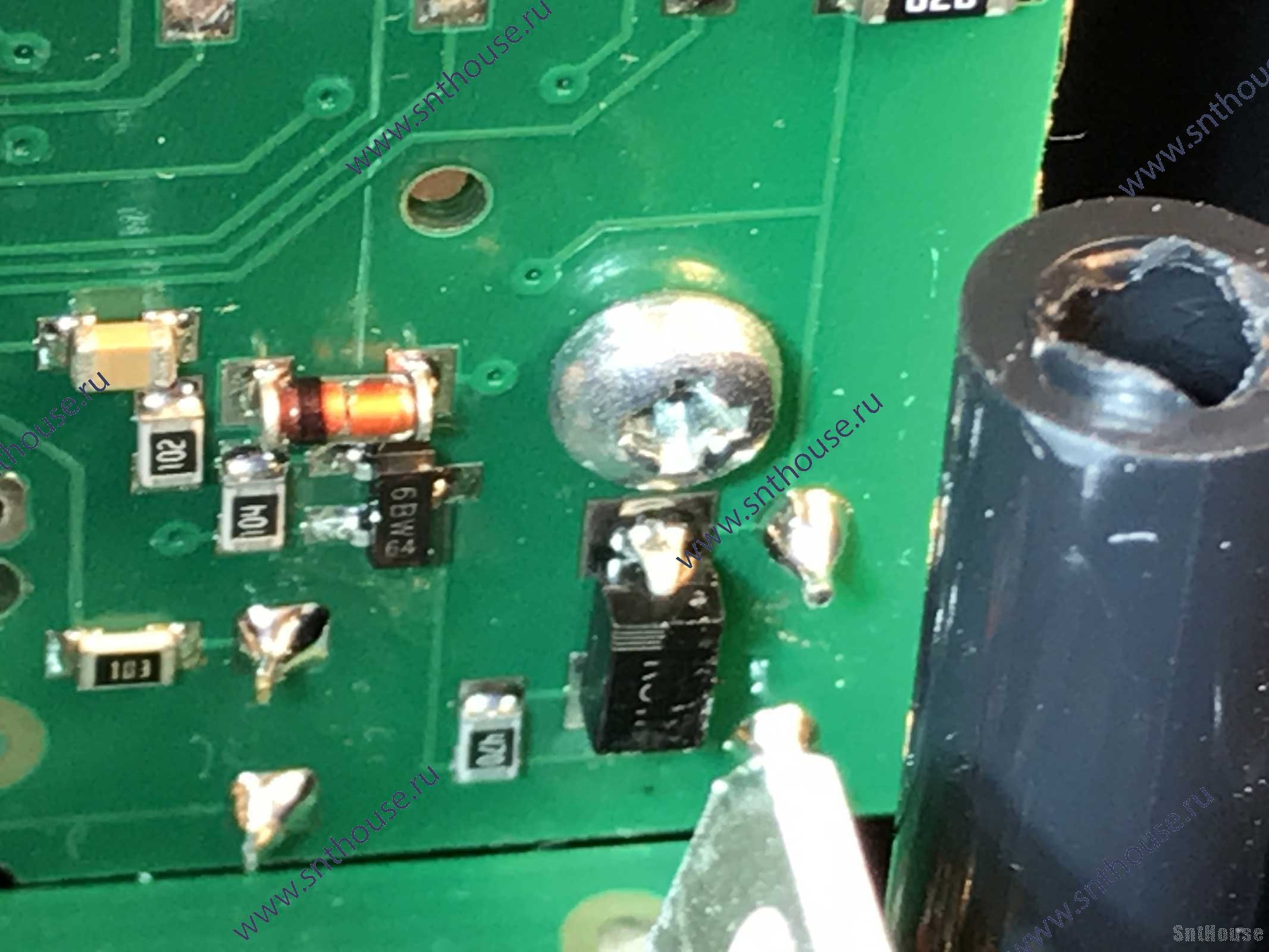

| 6BW 64 Аналог BC817 | |
| Биполярный NPN транзистор, 50V, 500mA, 250mW, B=160..400, 100MHz | |
