Новый Вымпел-55, прошивка 2.27 - компоновка элементов на центральной печатной плате
В прошлый раз мы рассматривали:
- общий вид внутреннего устройства Вымпел-55,
- компоновку платы "управления",
- обратную сторону основной платы, а также рассмотрели
- некоторые радио элементы примененные в схеме и их даташиты
- общий вид внутреннего устройства Вымпел-55,
- компоновку платы "управления",
- обратную сторону основной платы, а также рассмотрели
- некоторые радио элементы примененные в схеме и их даташиты
Некоторые размеры рассматривались здесь.

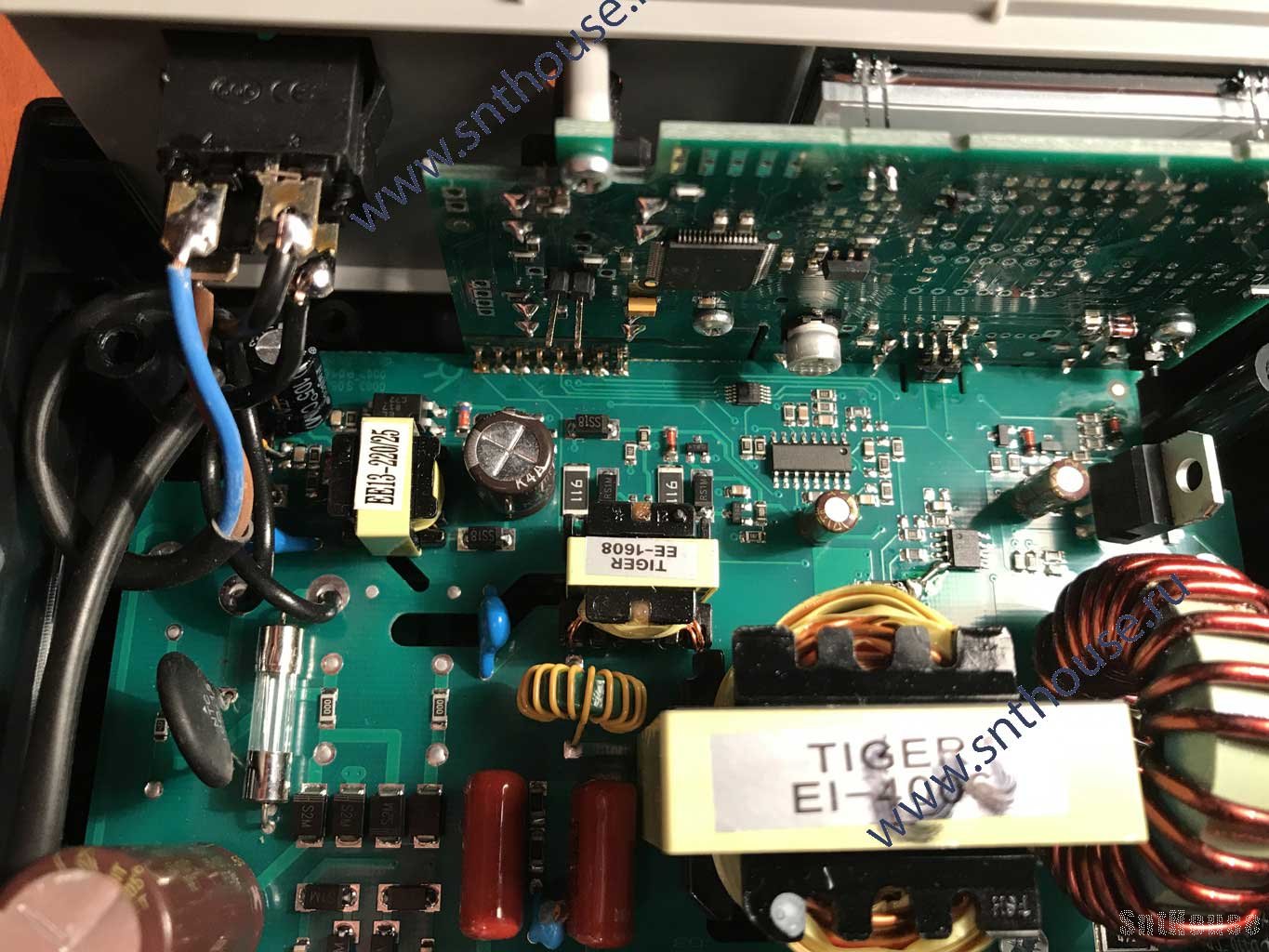

Сейчас мы рассмотрим более подробно центральную плату в целом и некоторые ее части по отдельности и более крупным планом, чтобы можно было рассмотреть применяемые радио элементы.
Может быть позже удасться сделать принципиальную схему нового Вымпел-55.
1

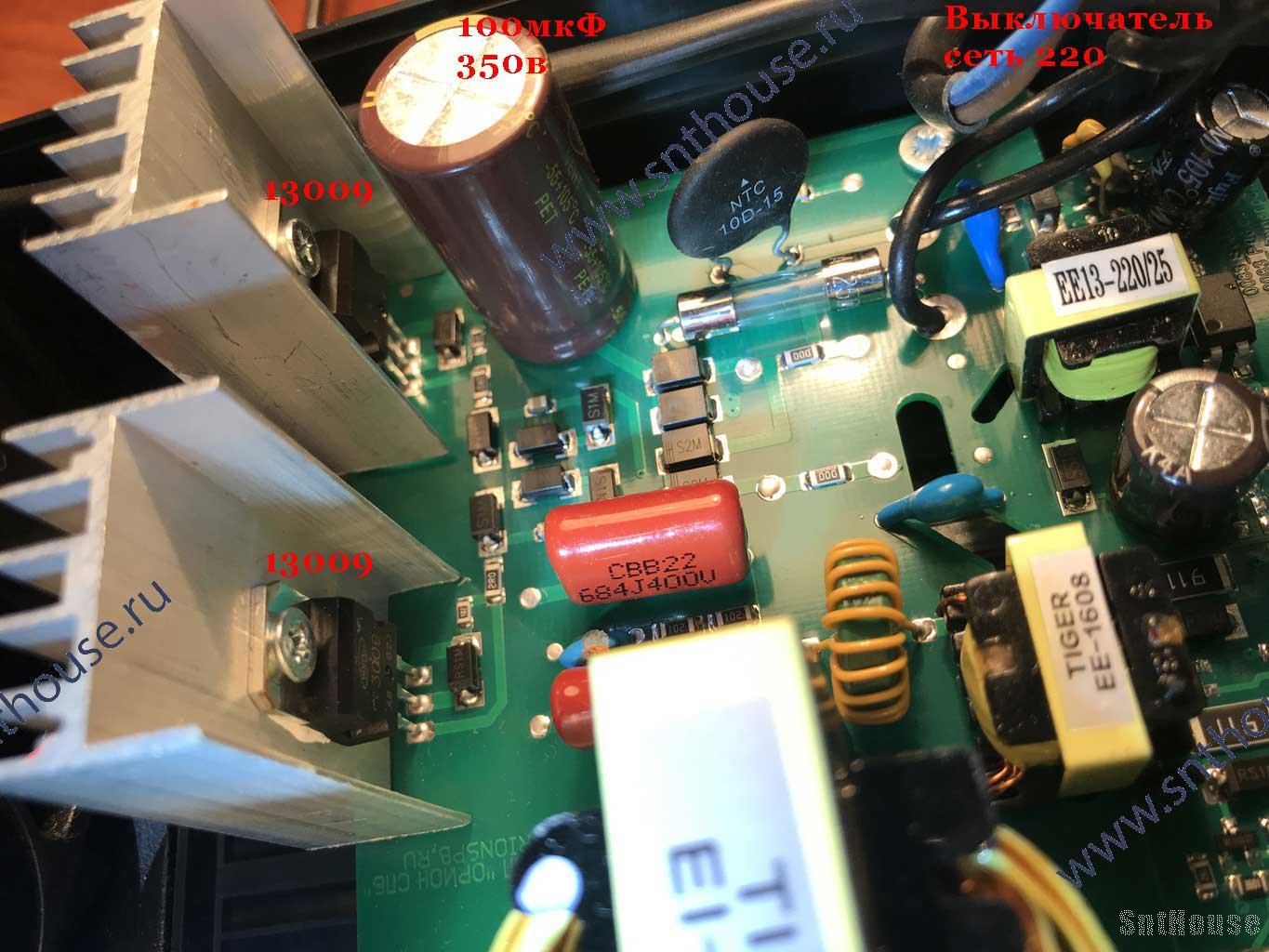

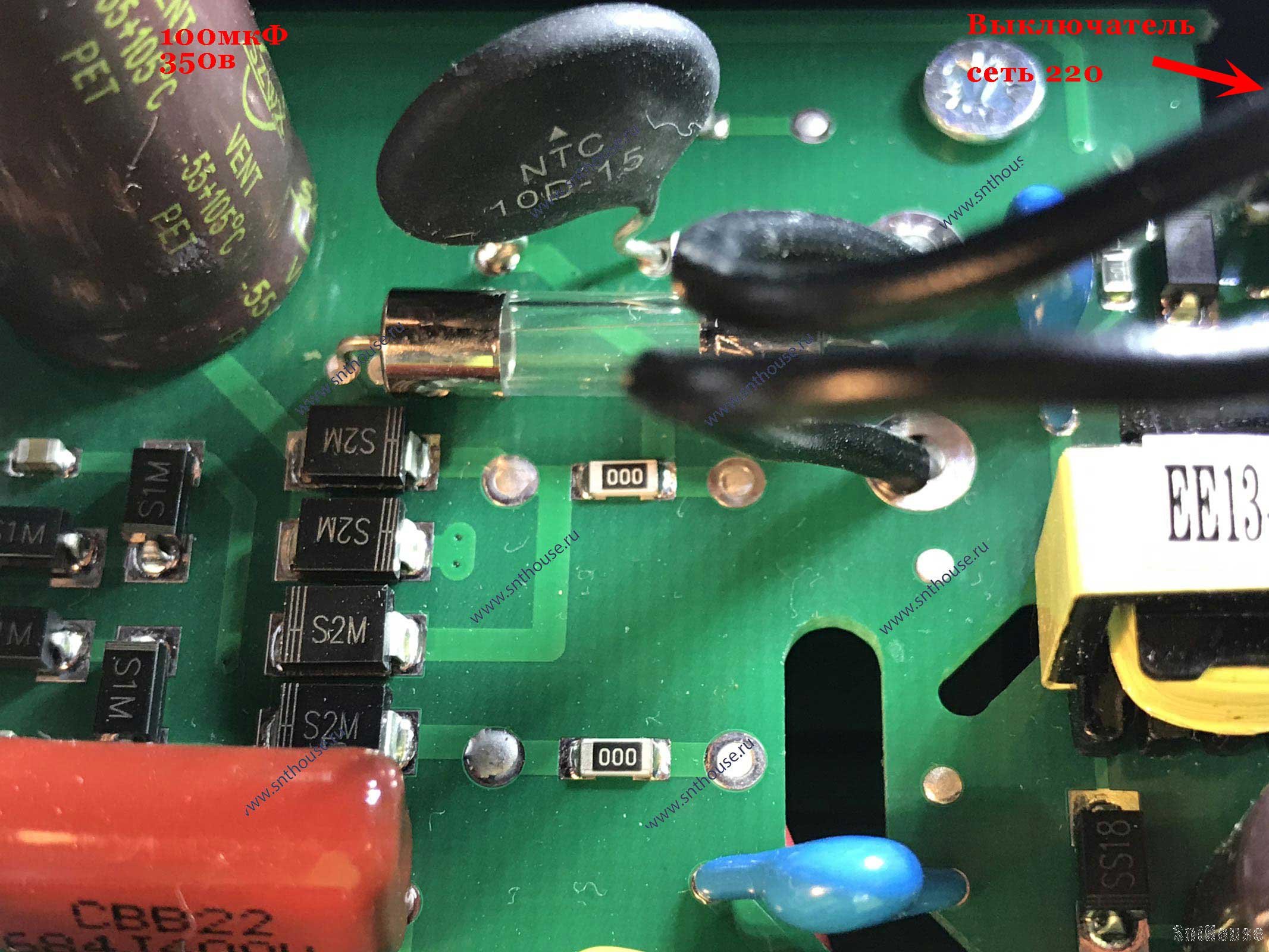

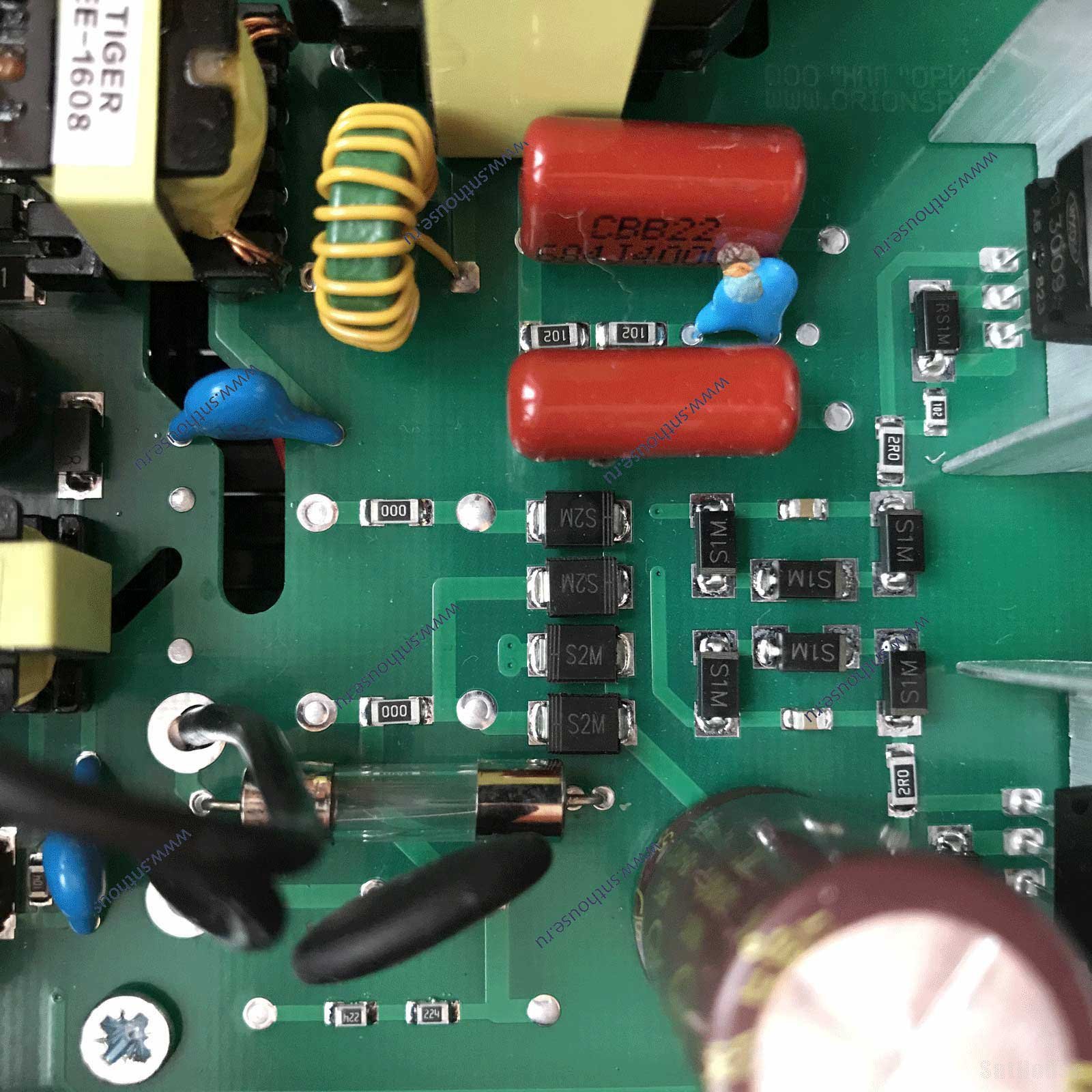

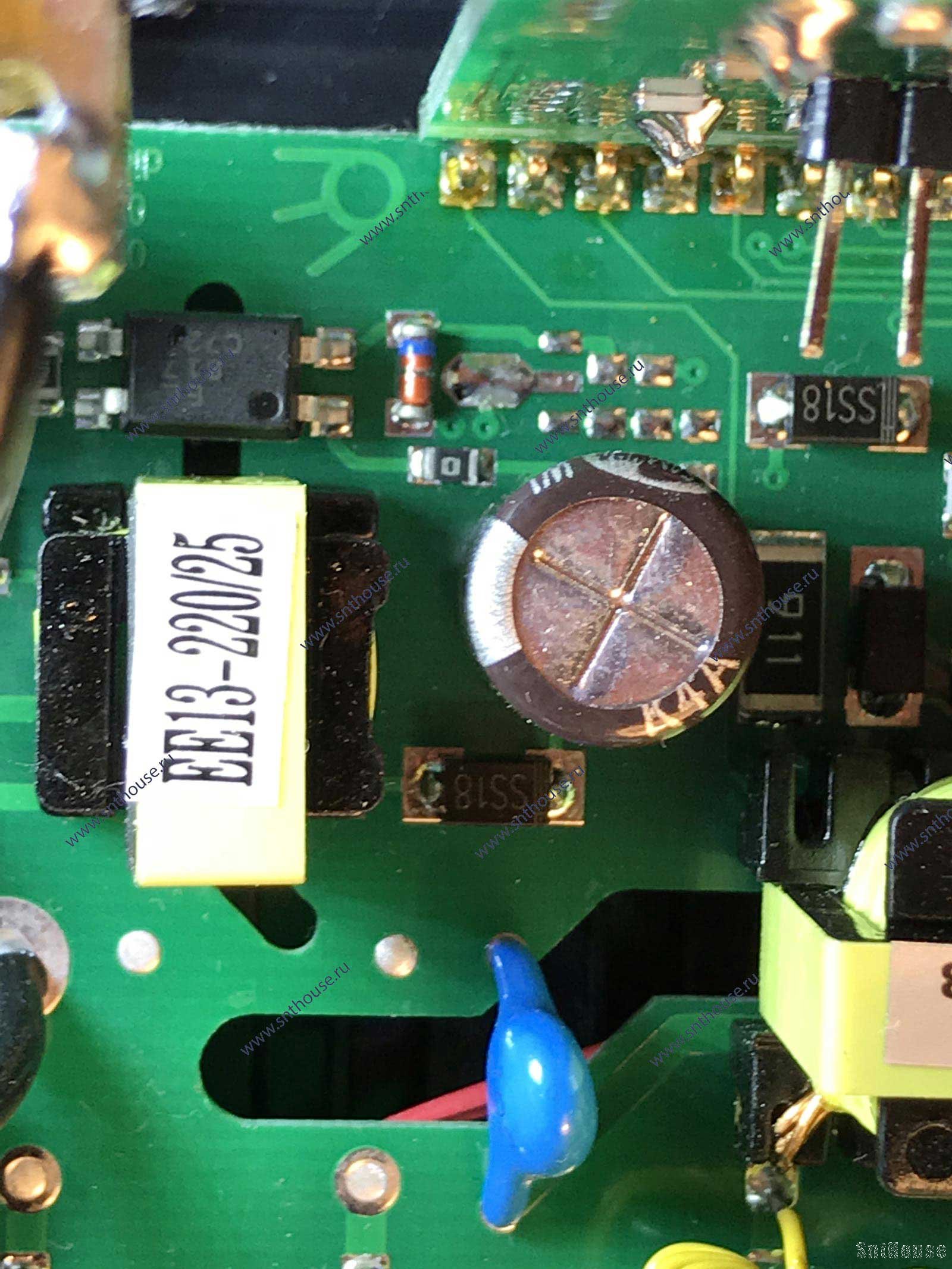

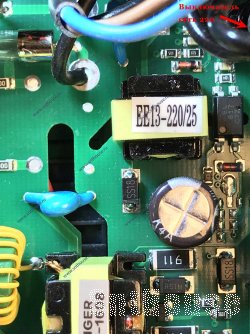

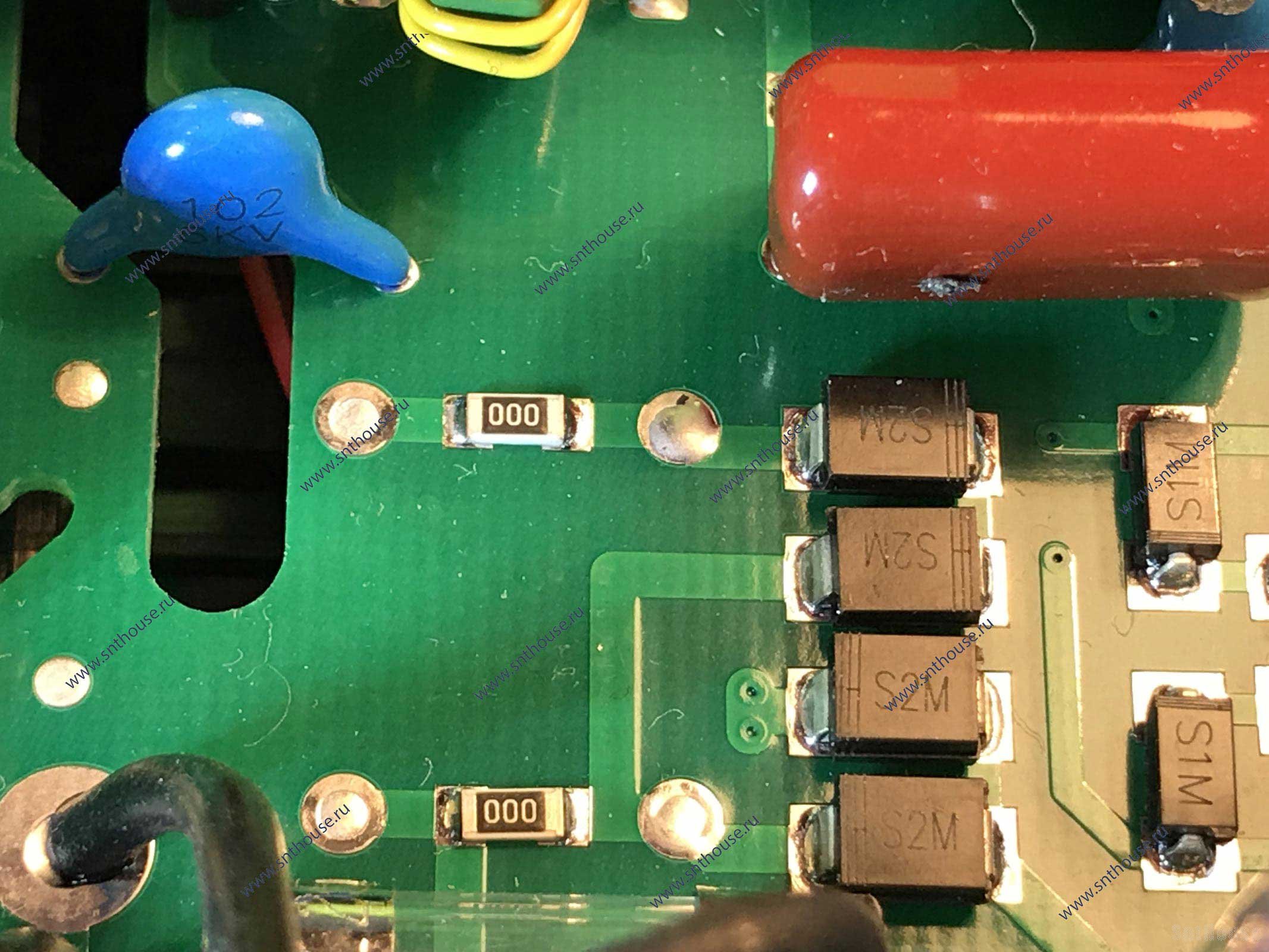

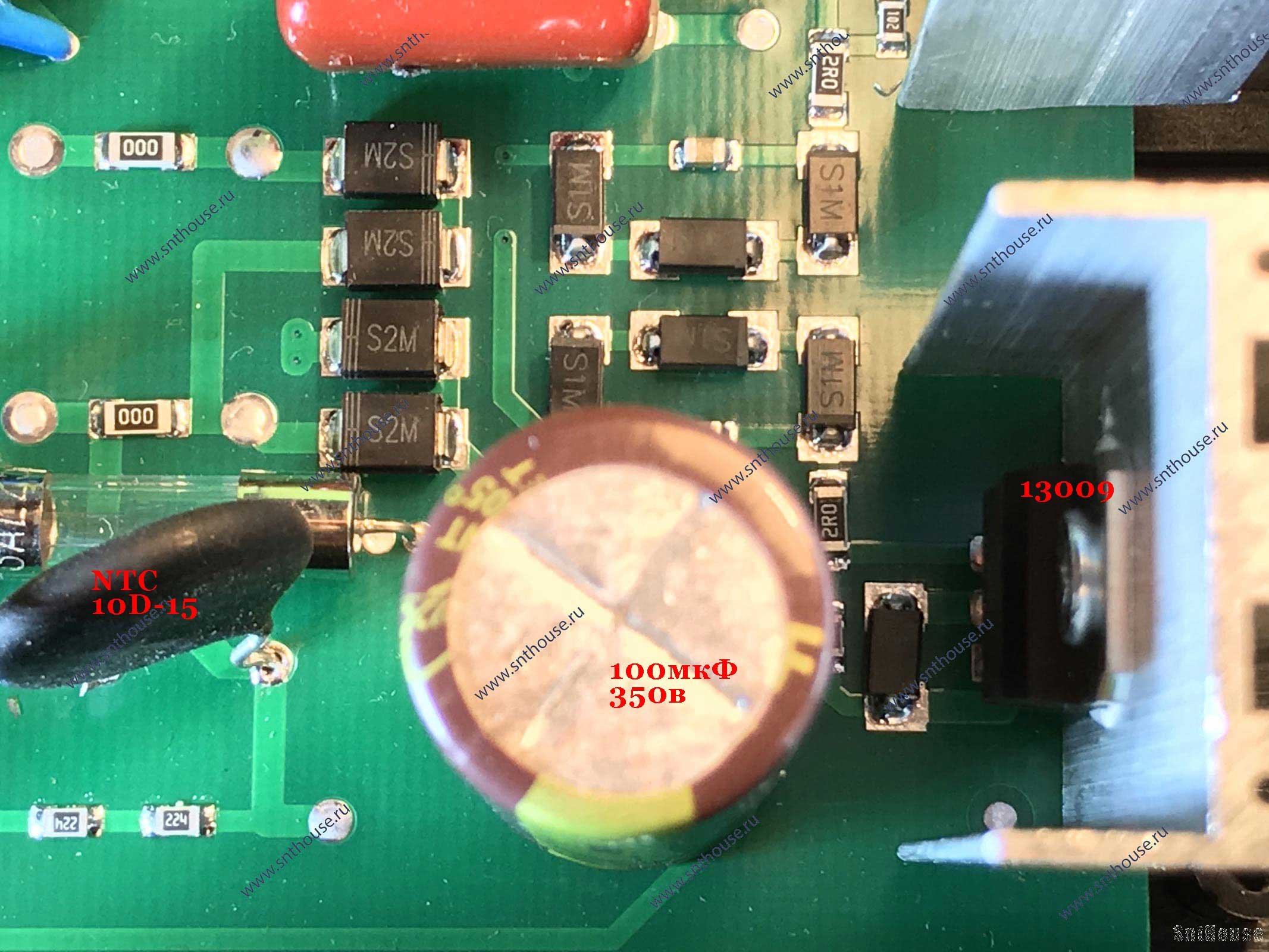

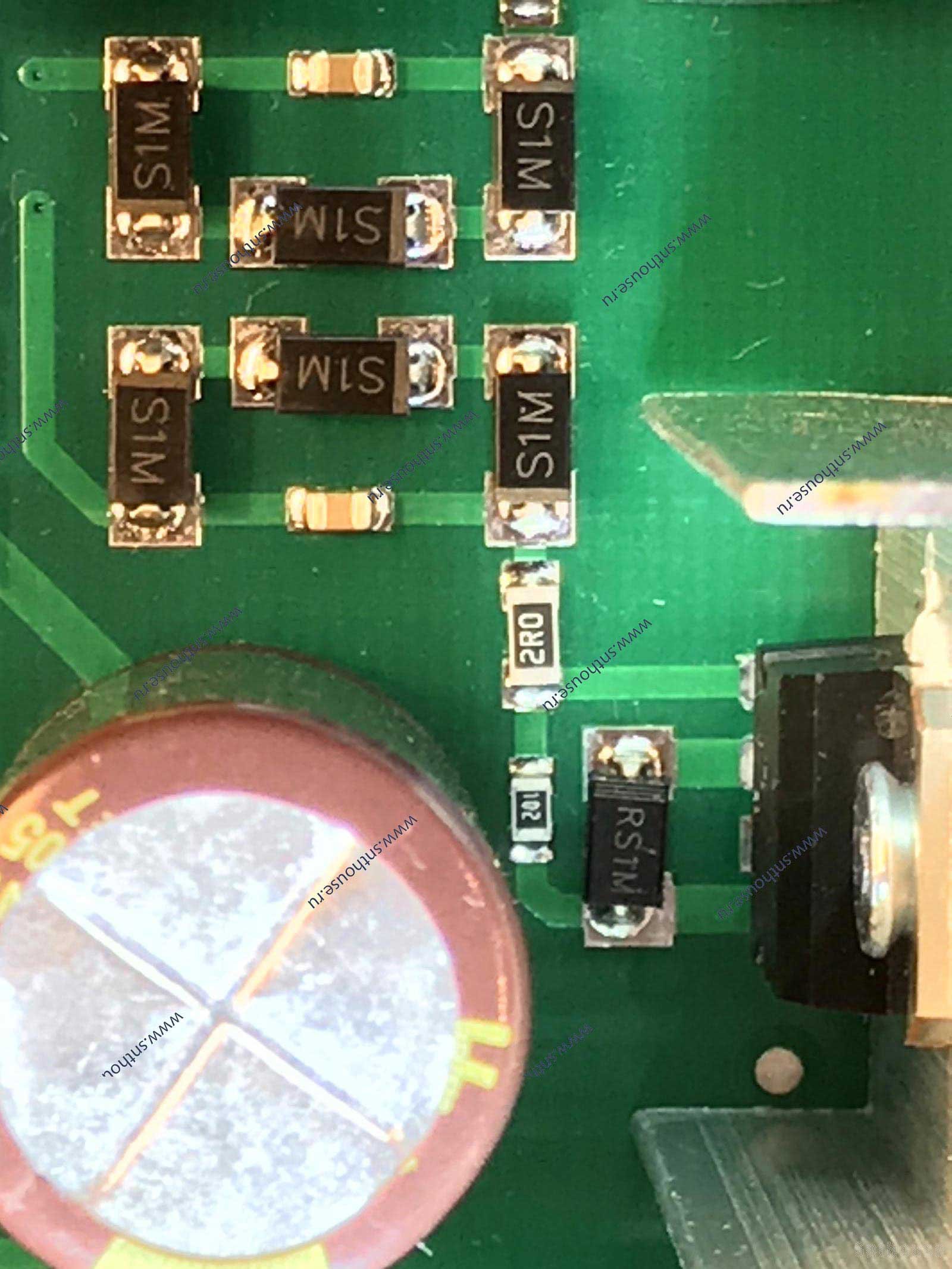

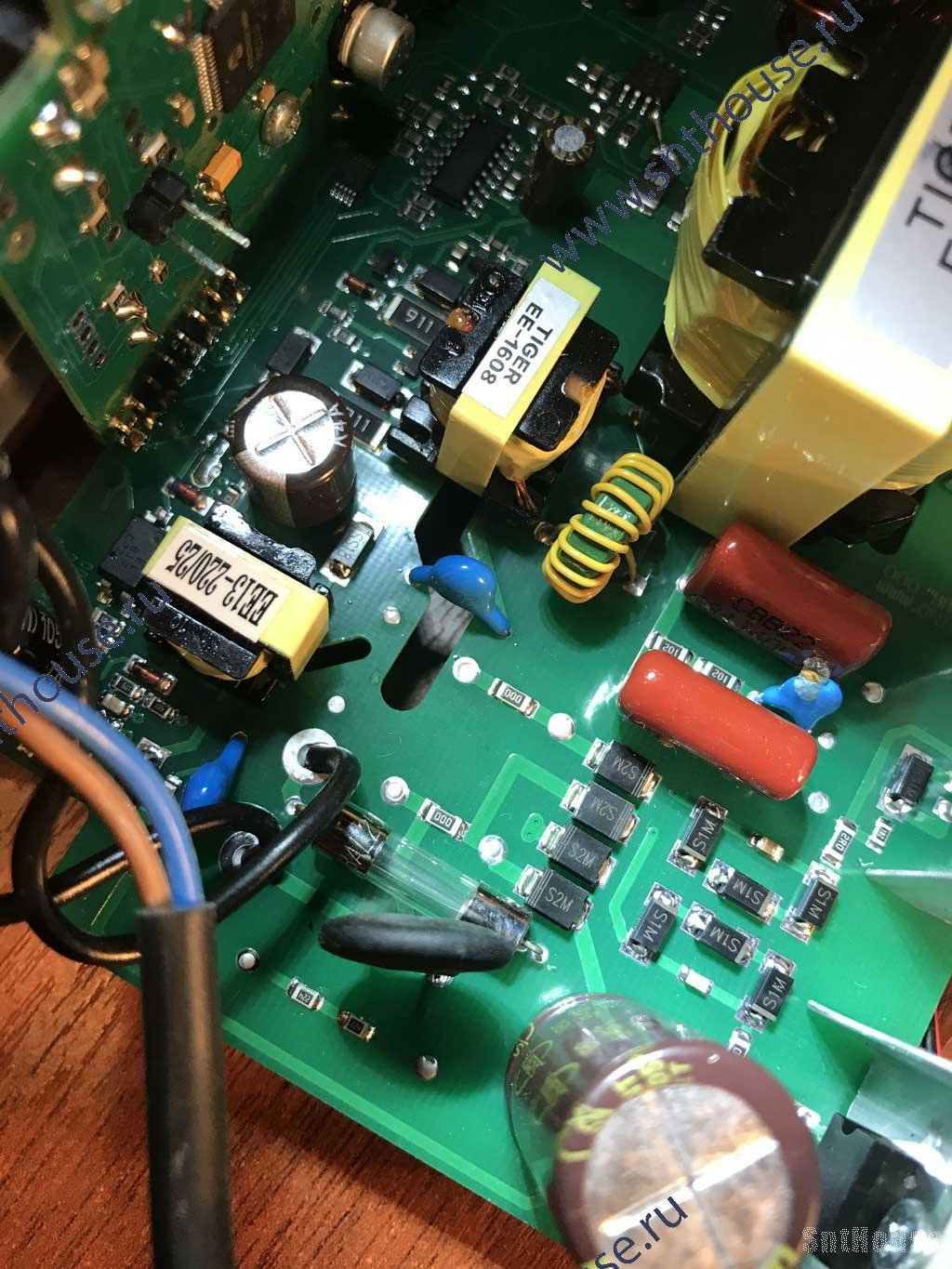

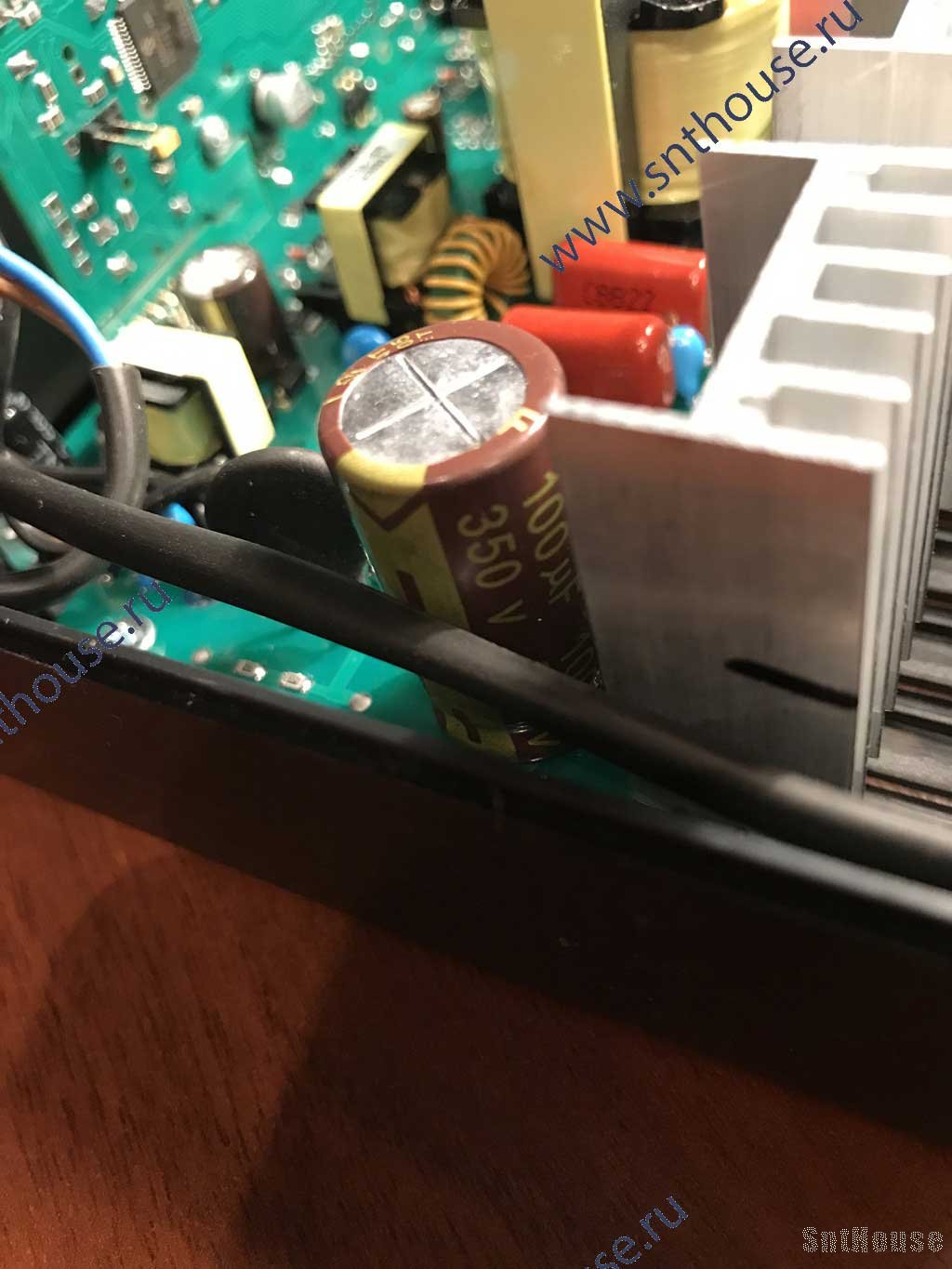

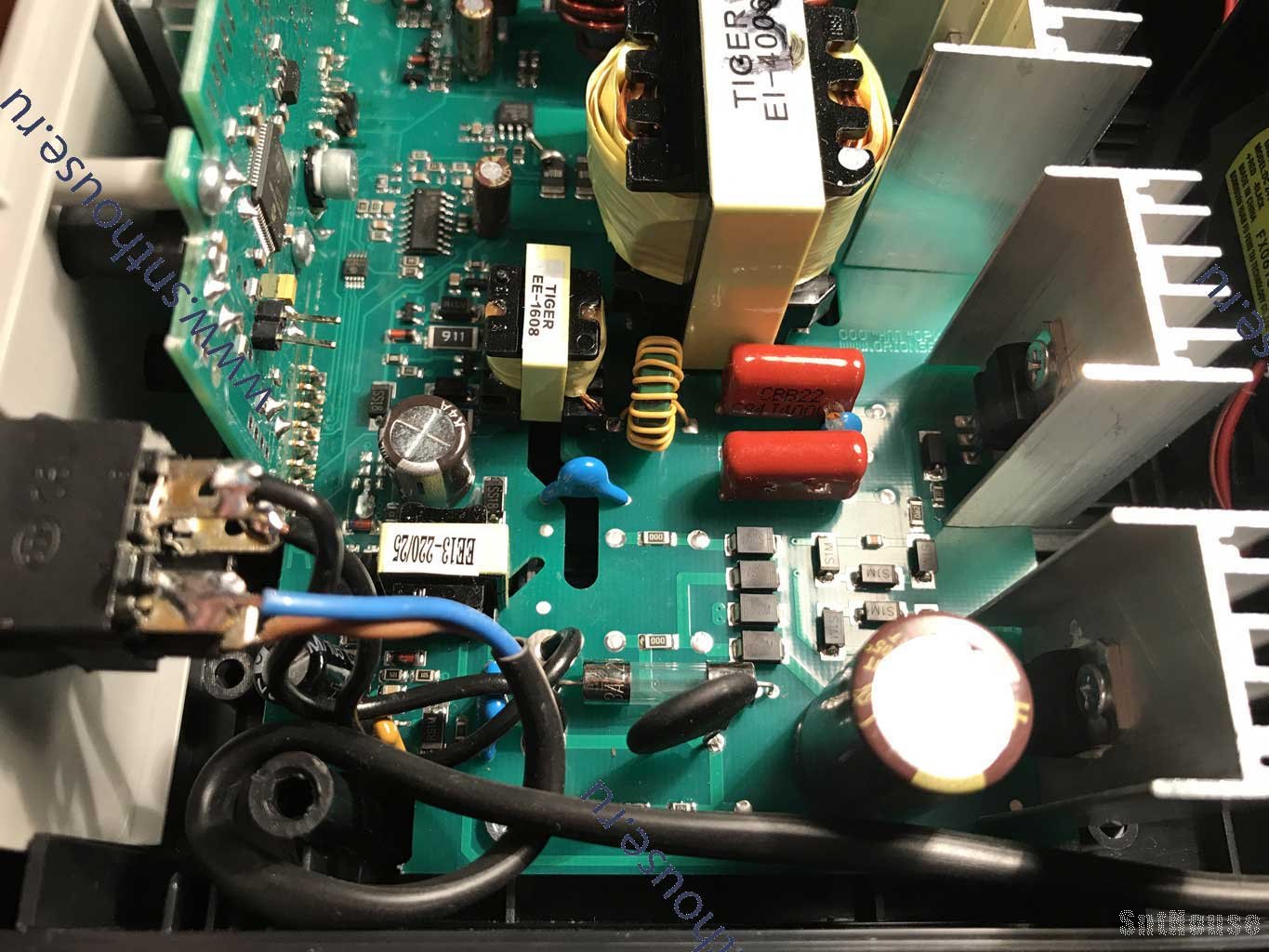

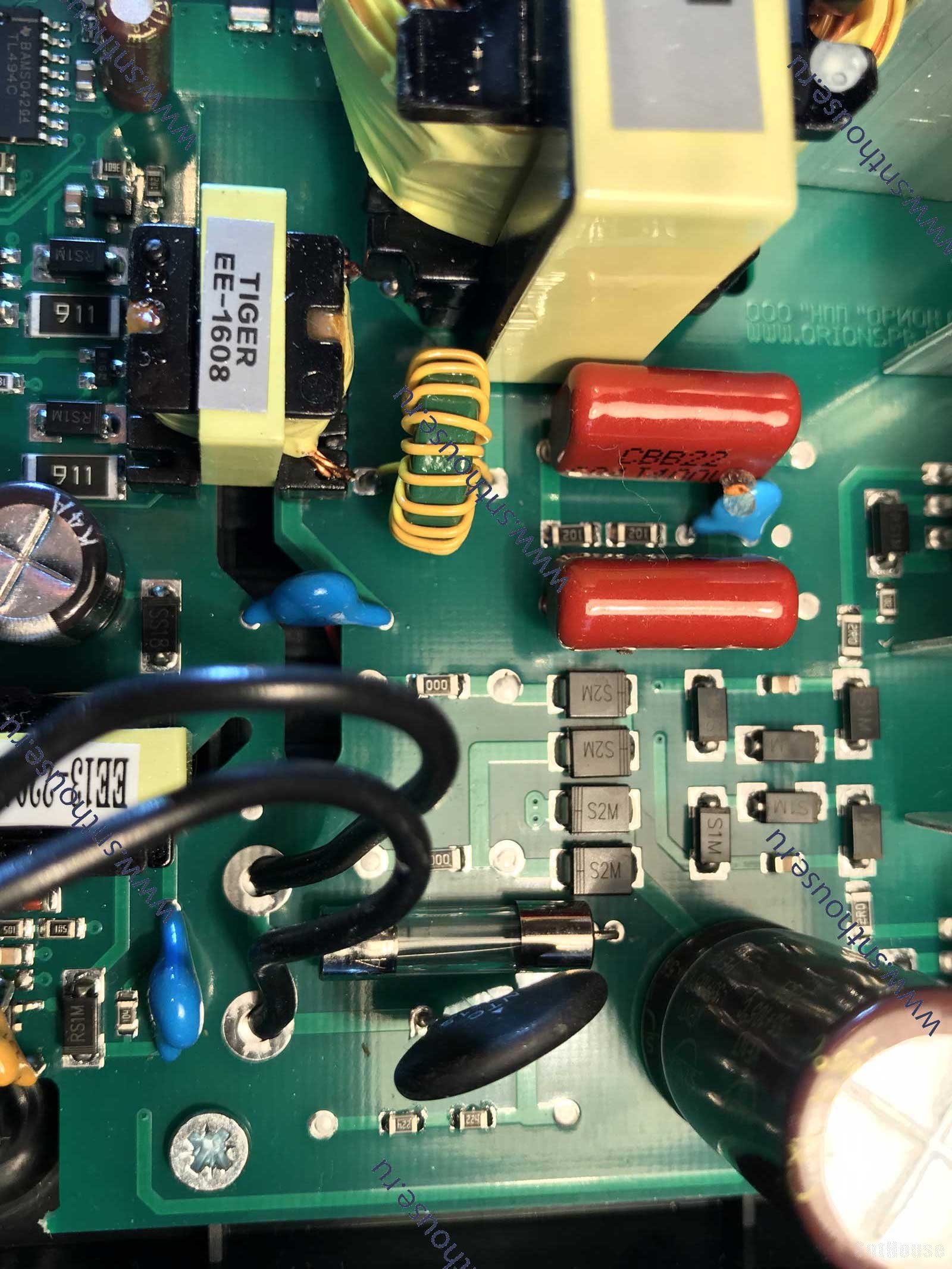

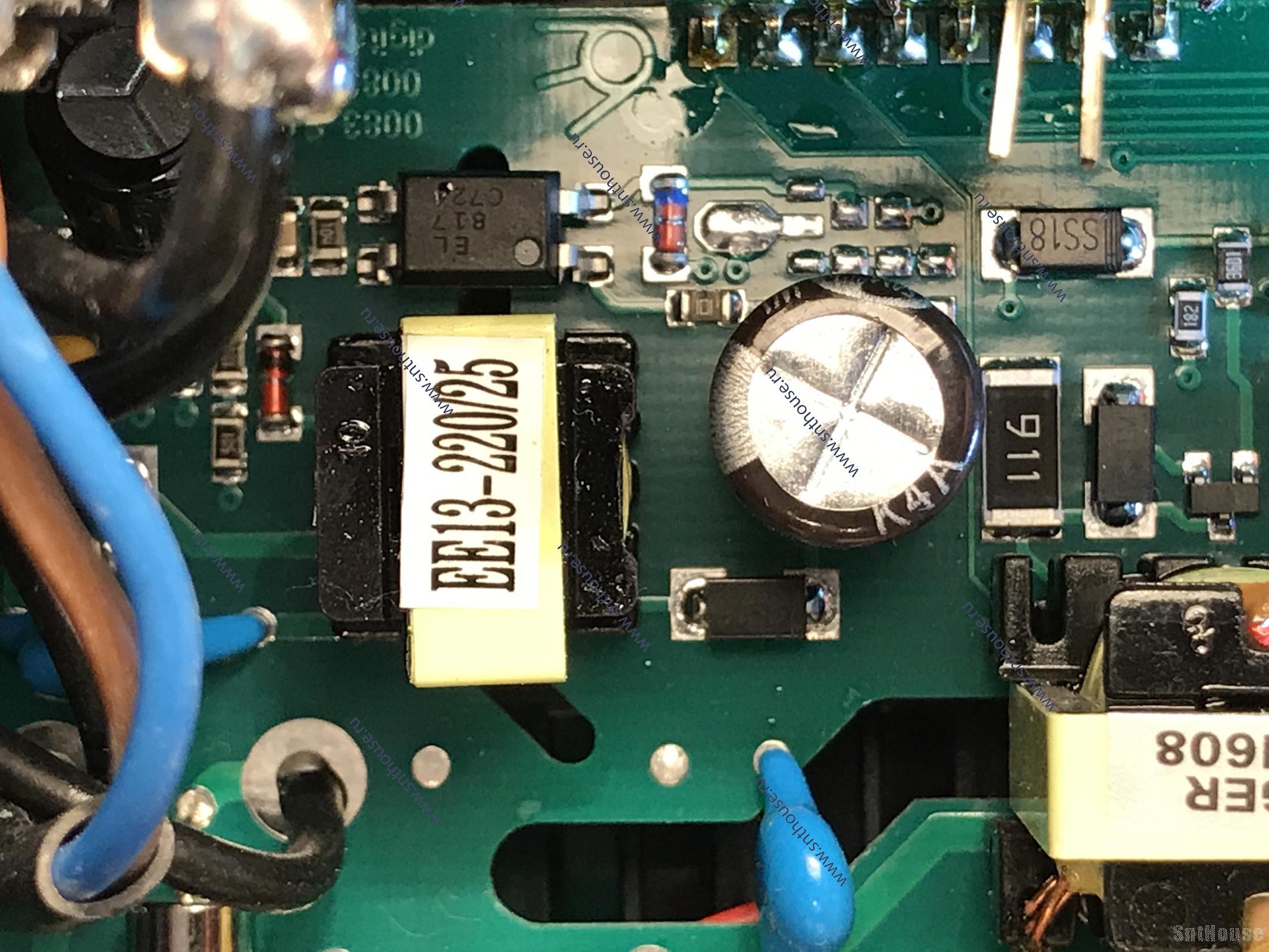

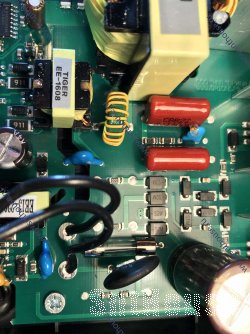

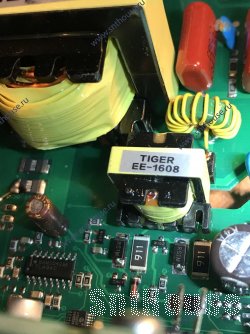

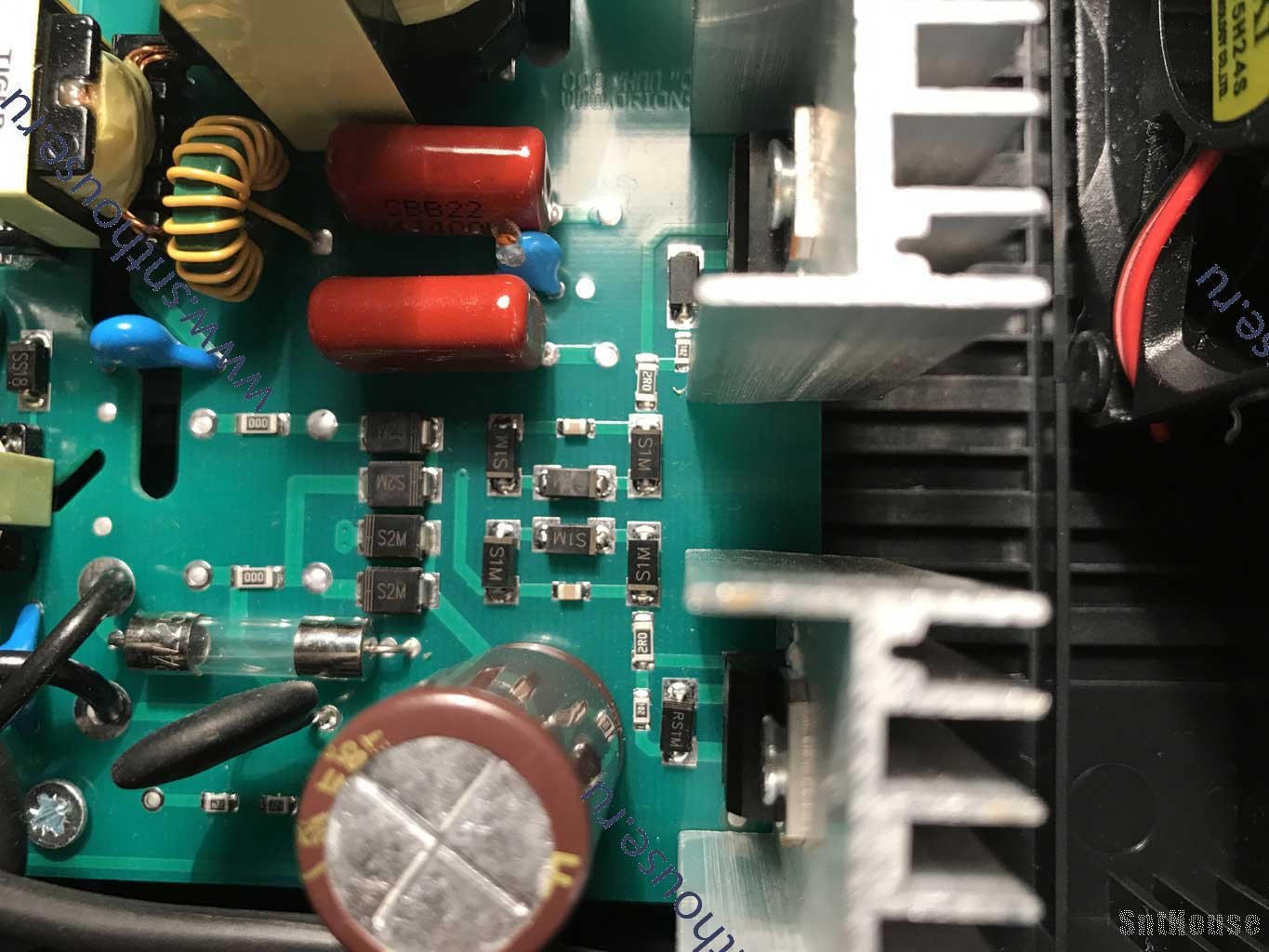

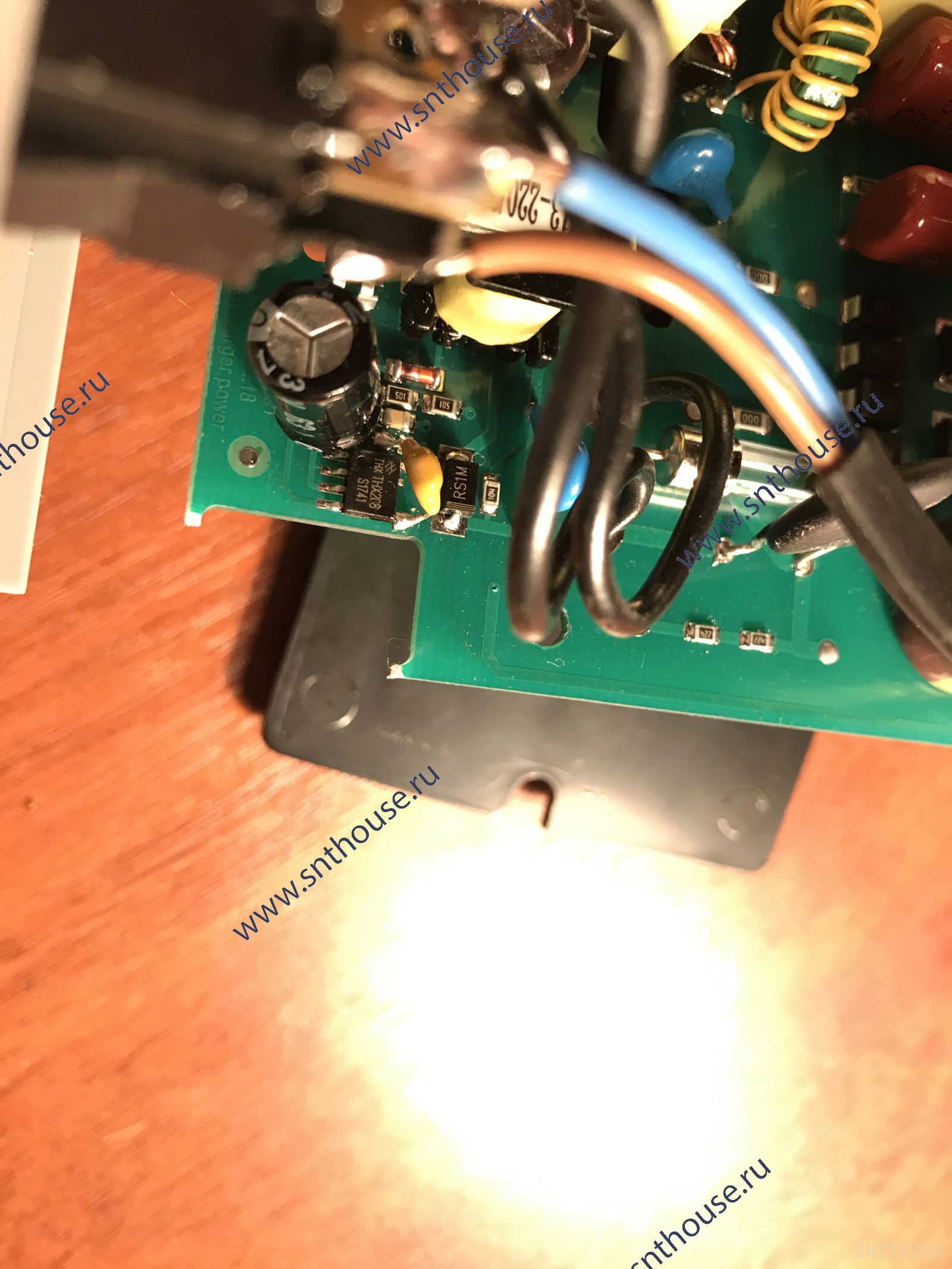

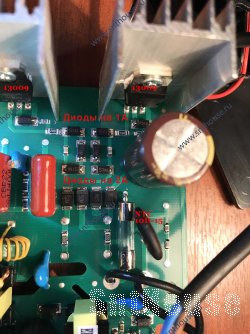

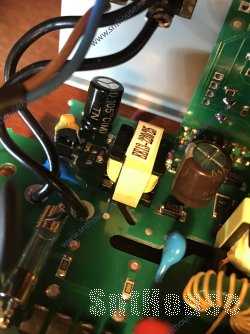

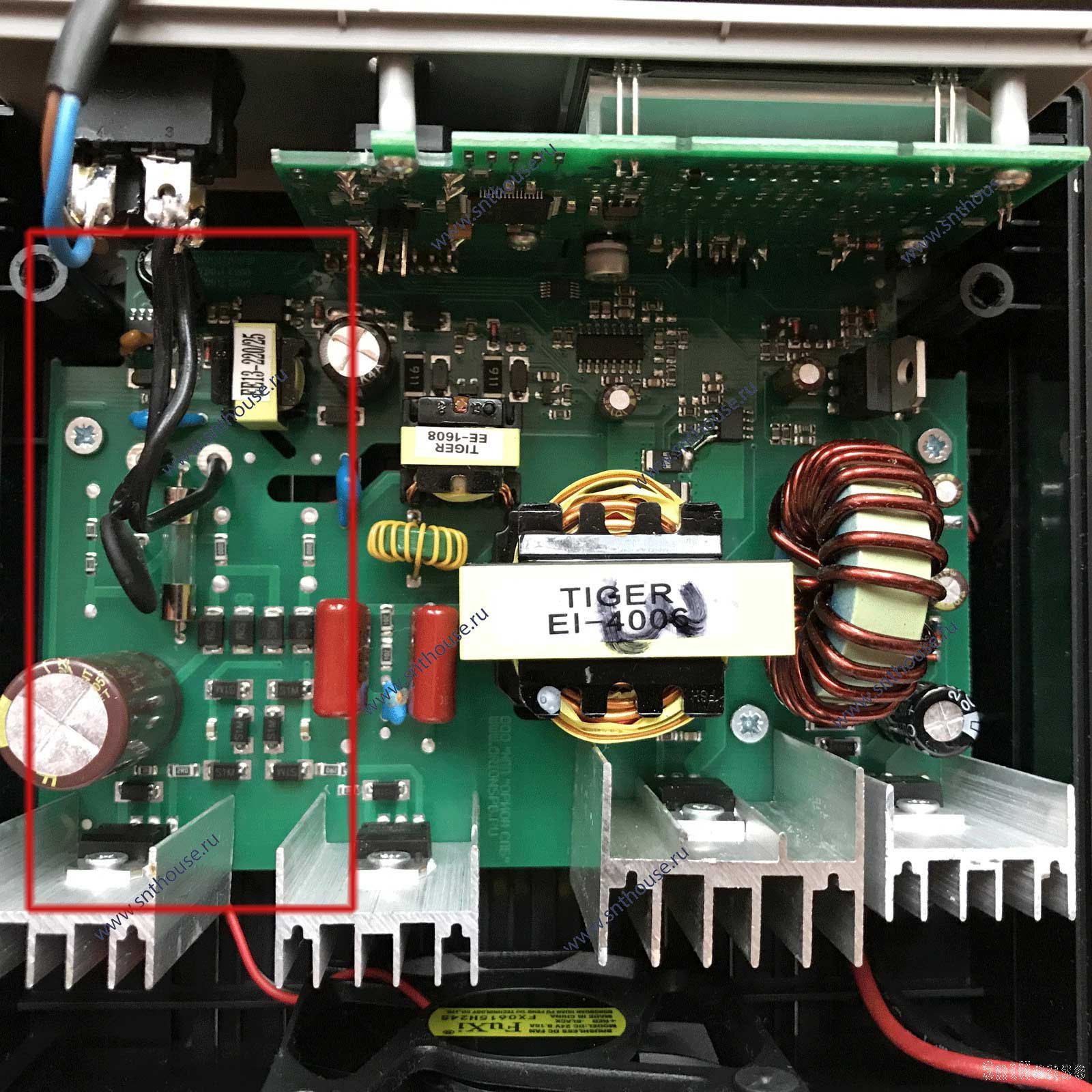

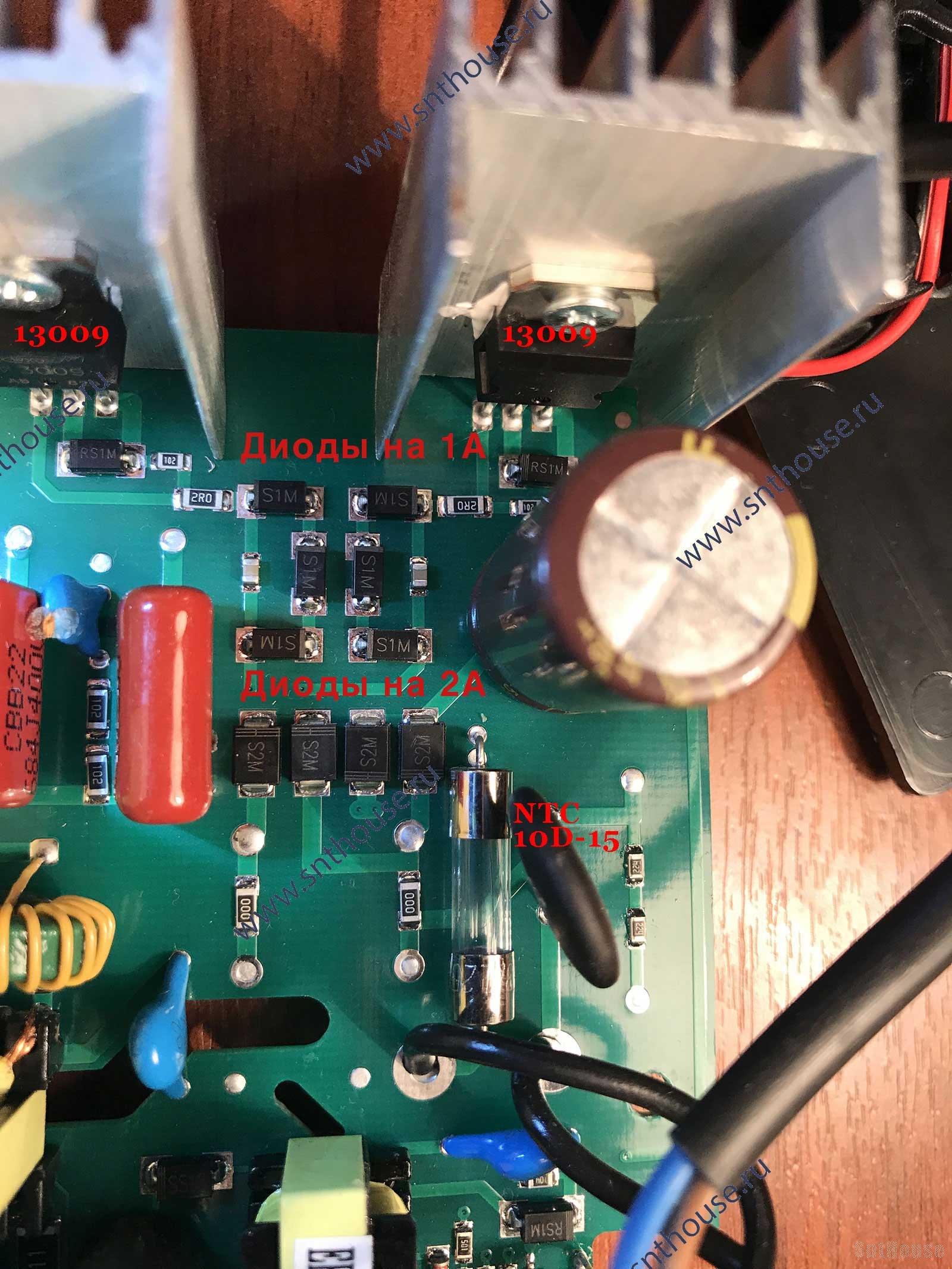

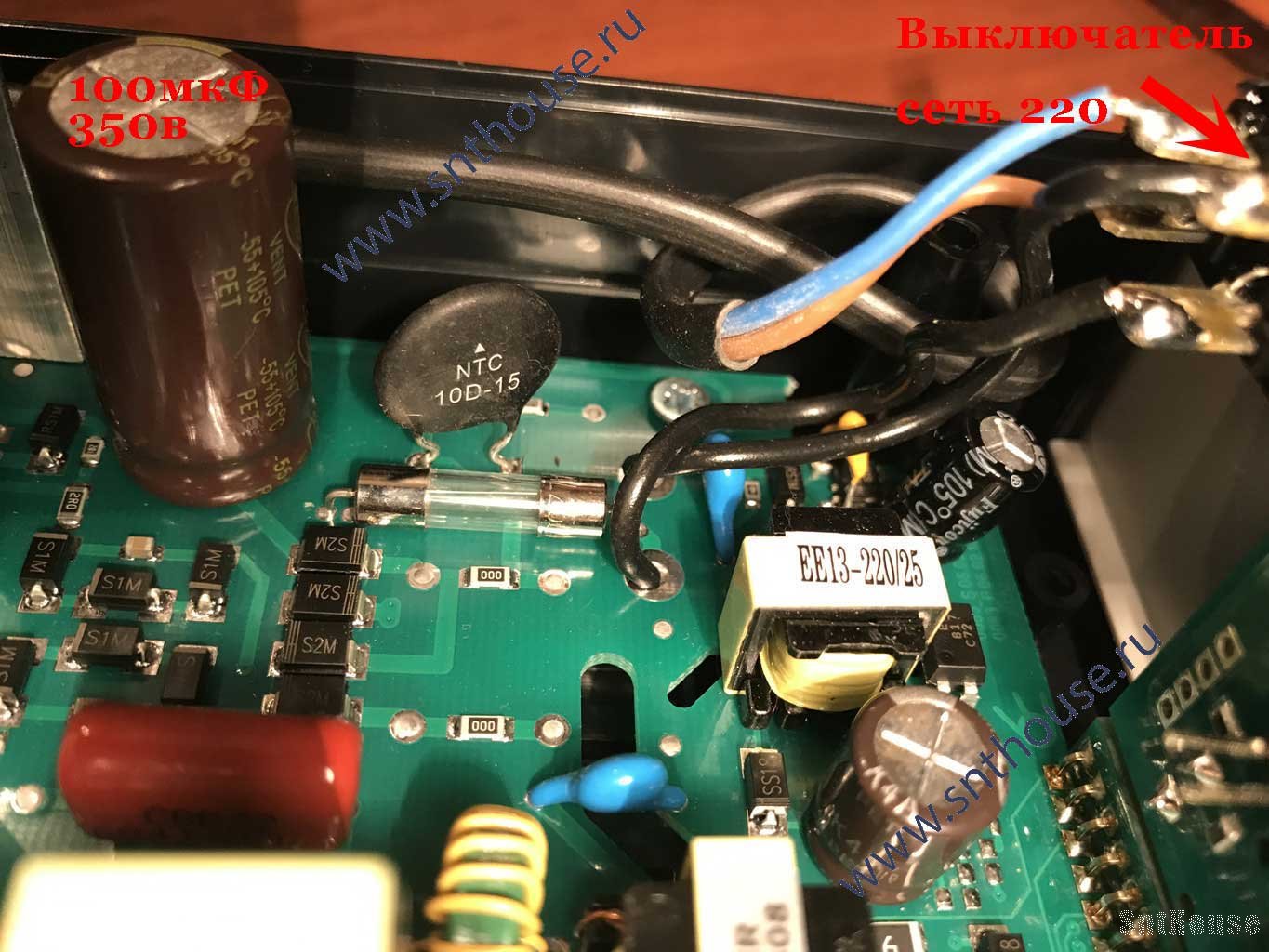

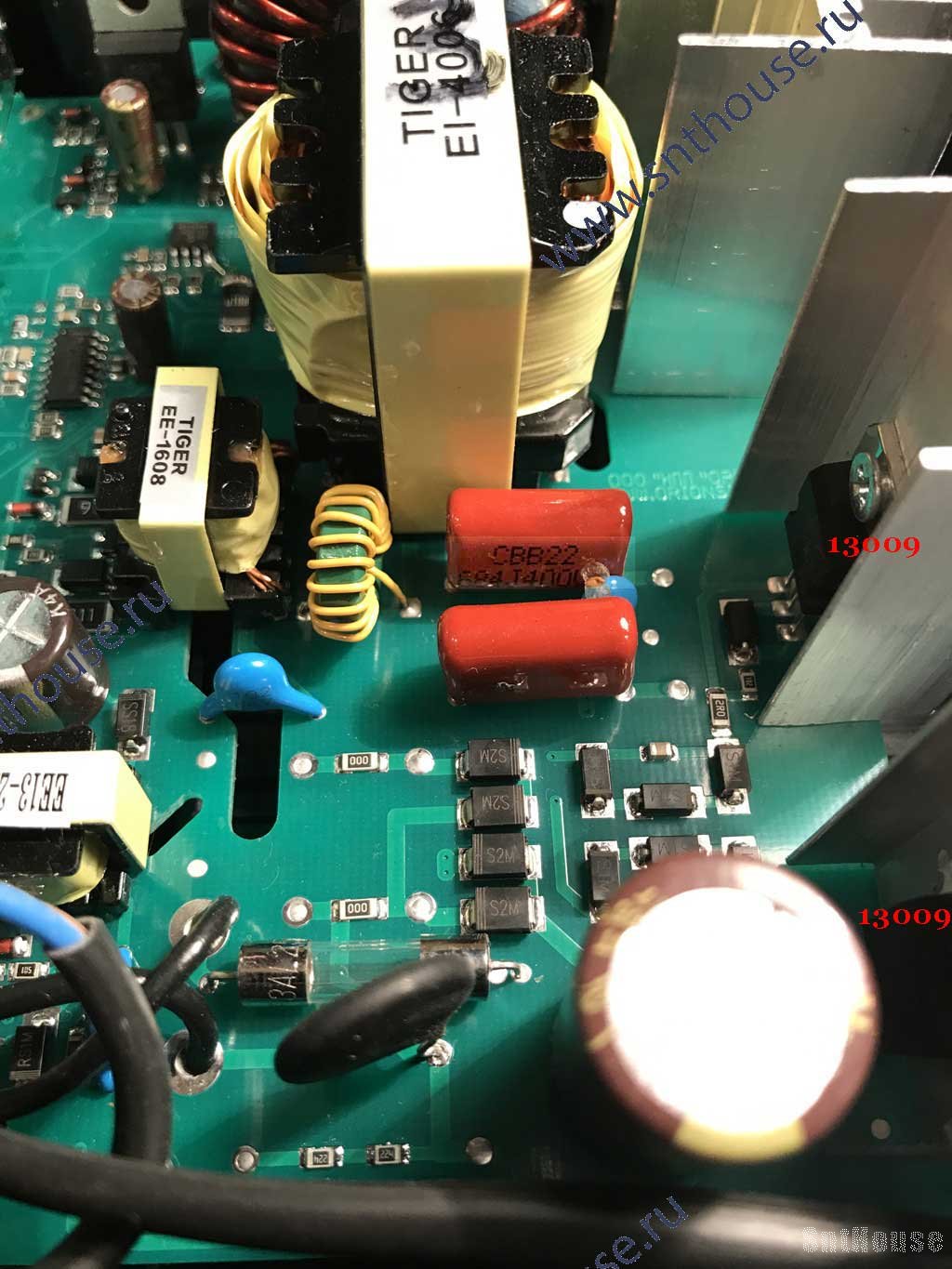

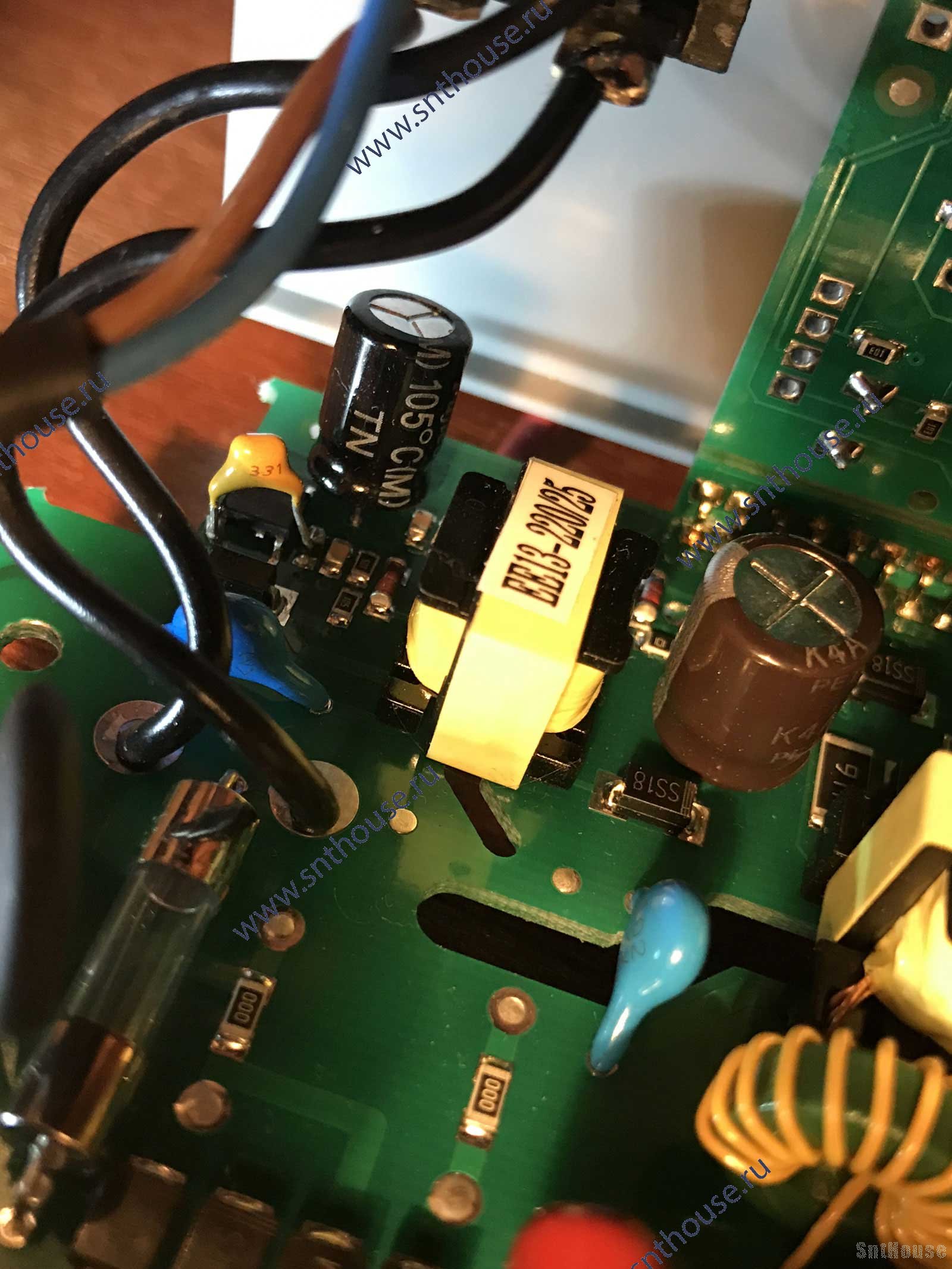

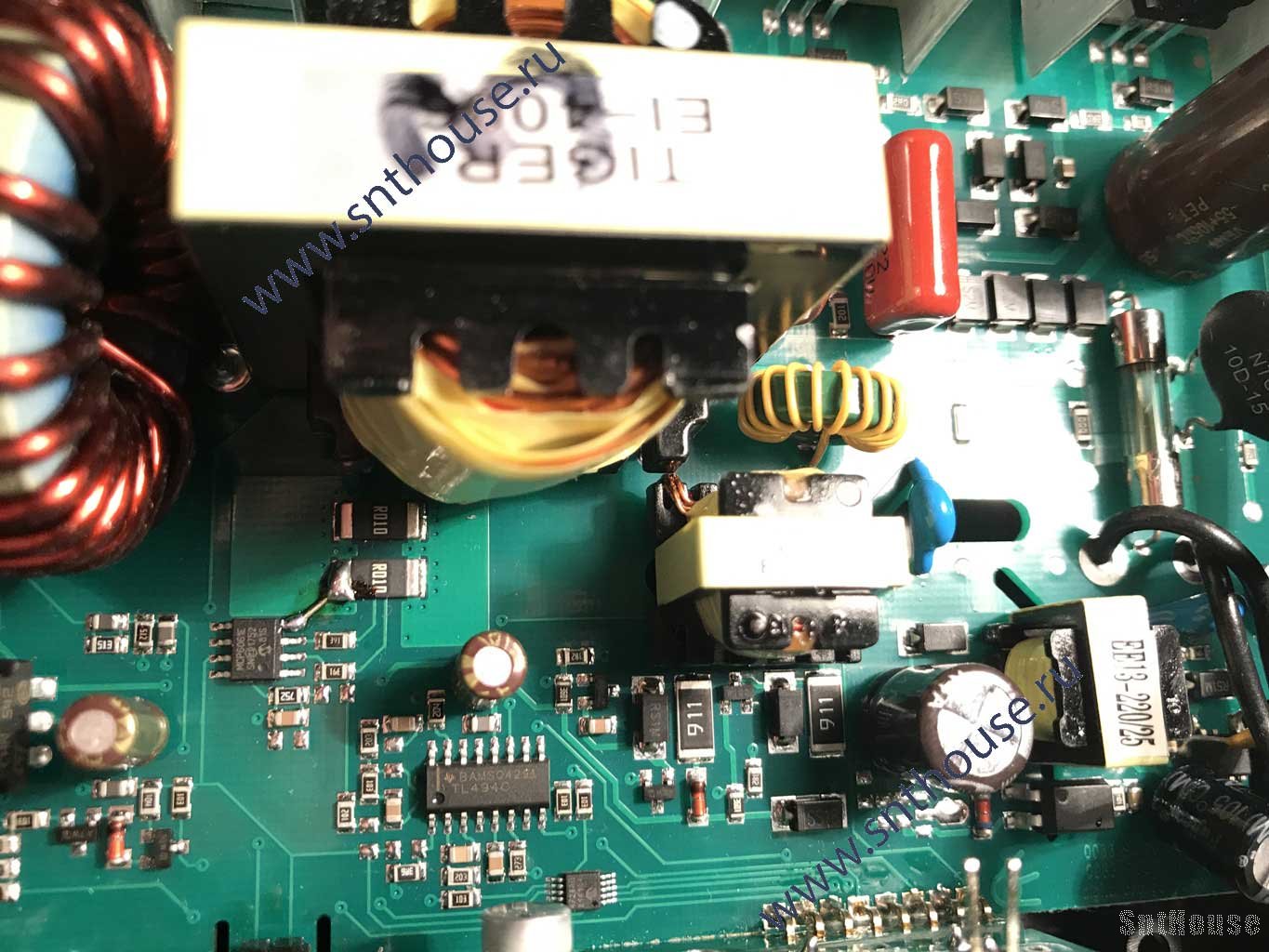

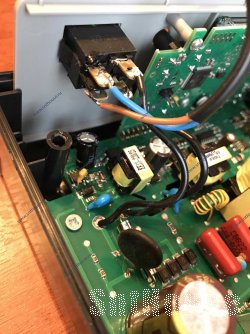

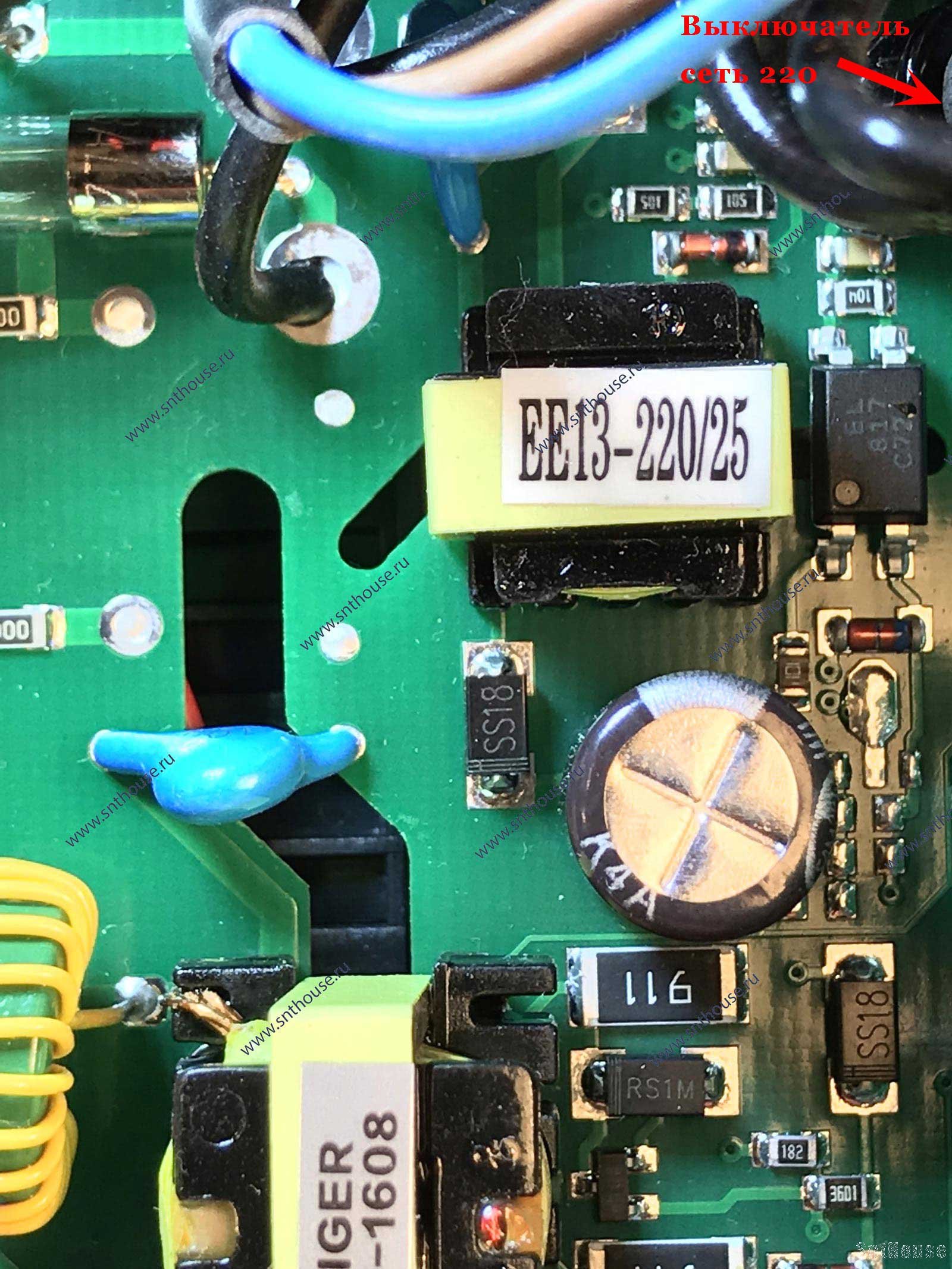

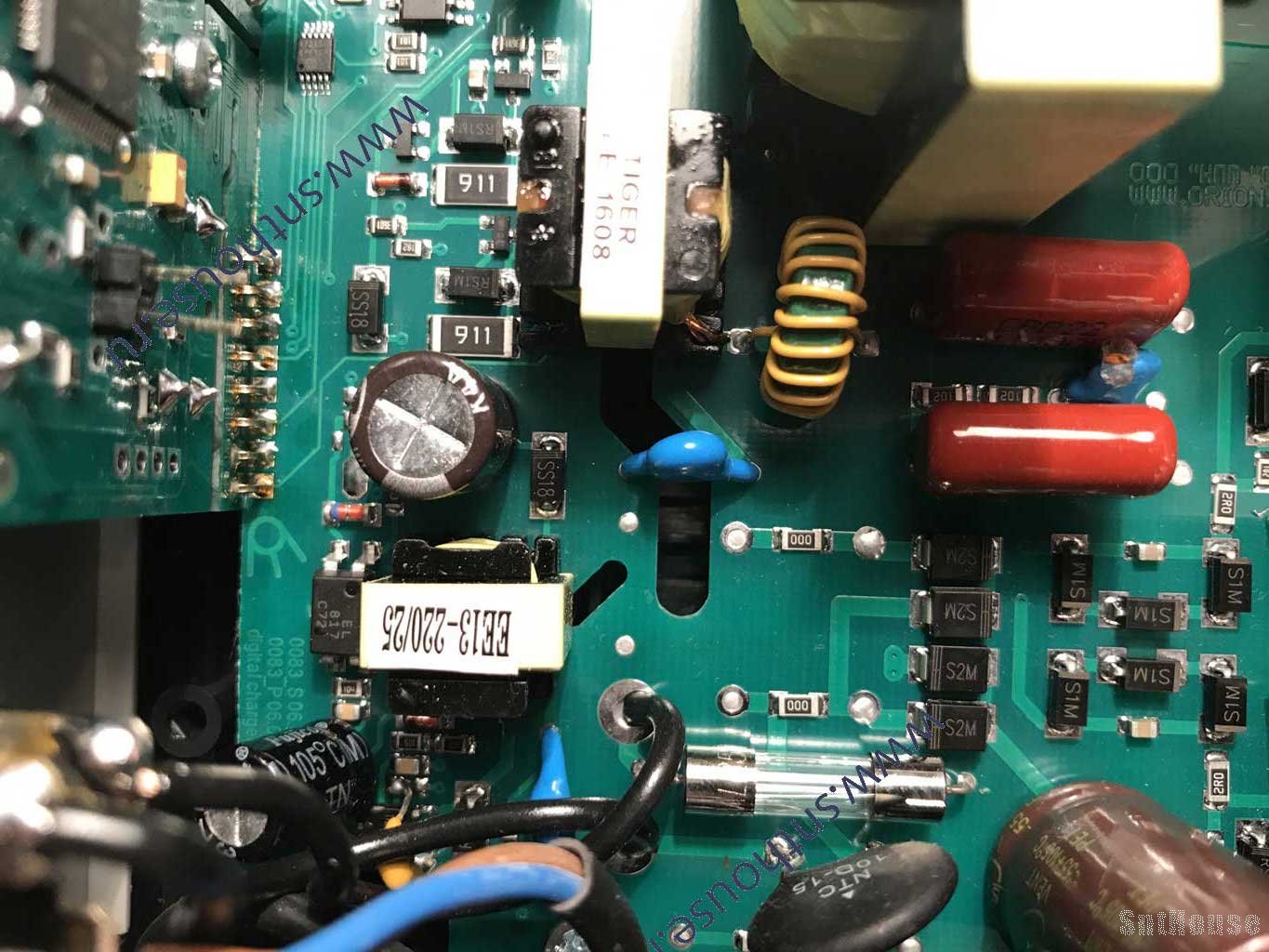

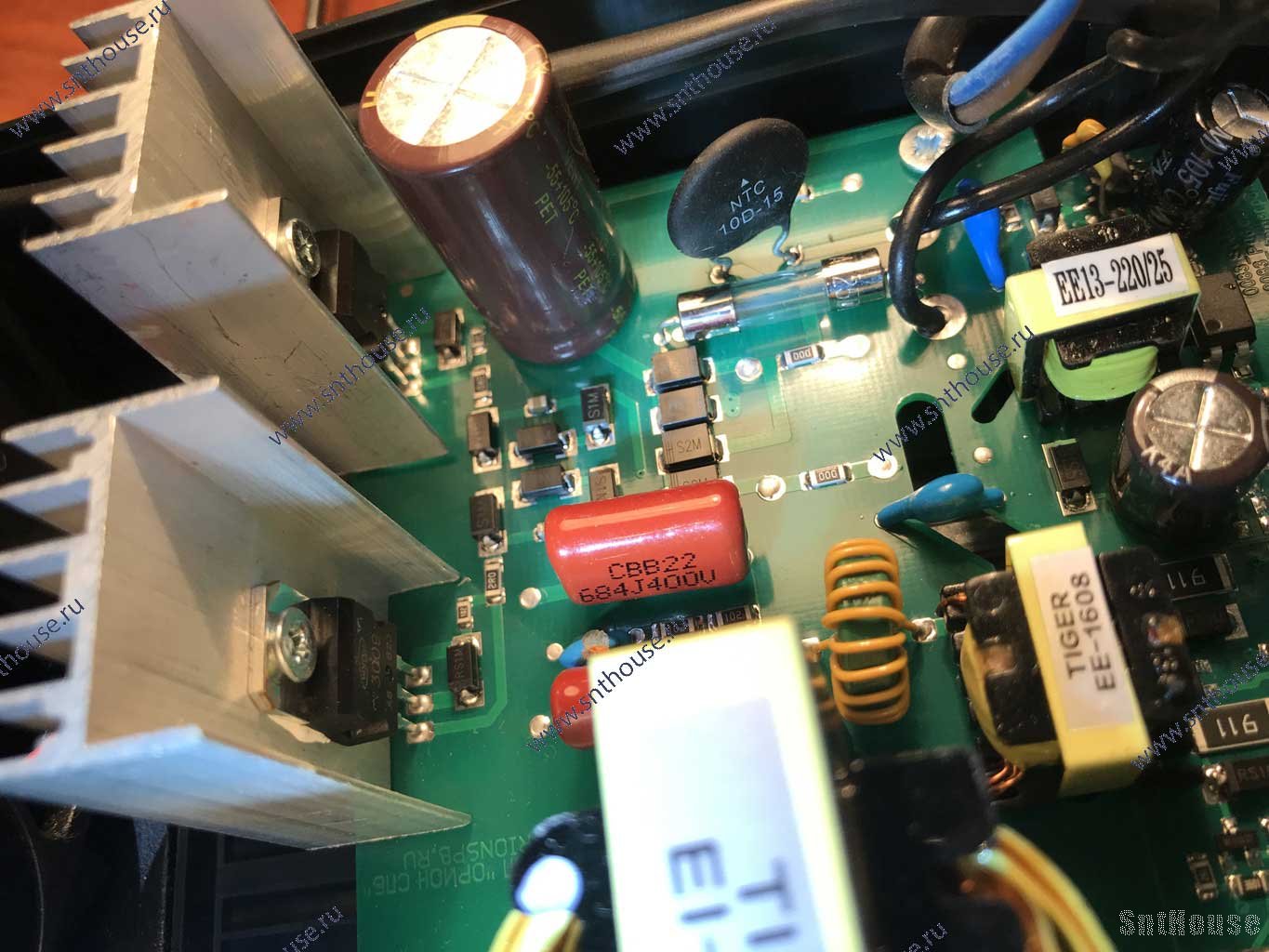

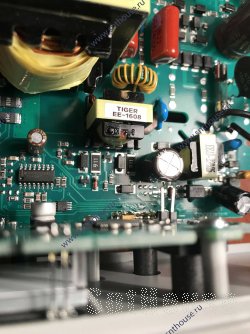

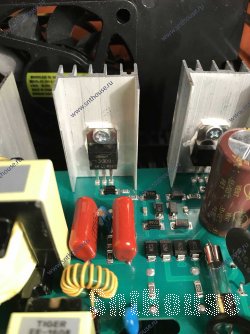

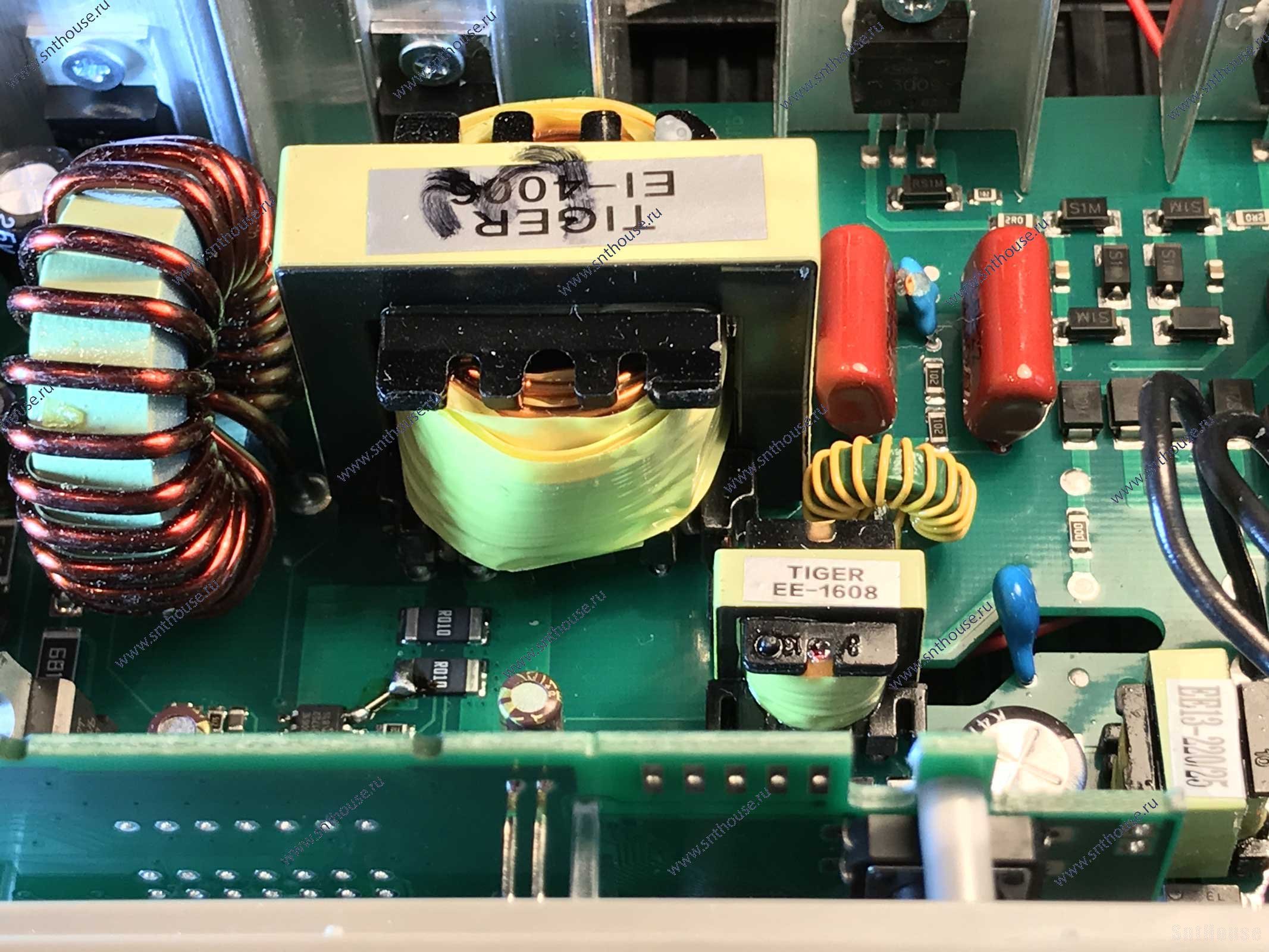

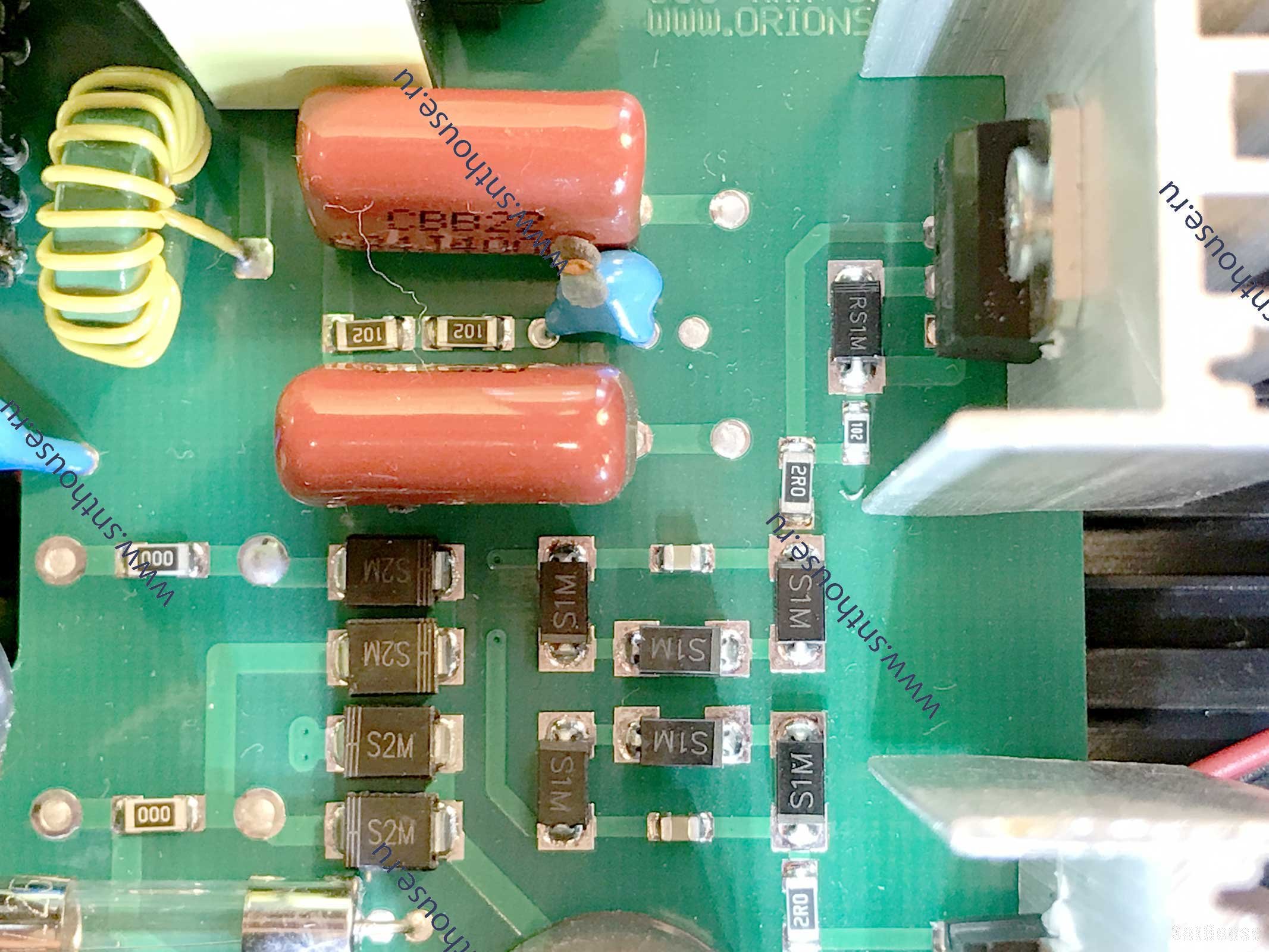

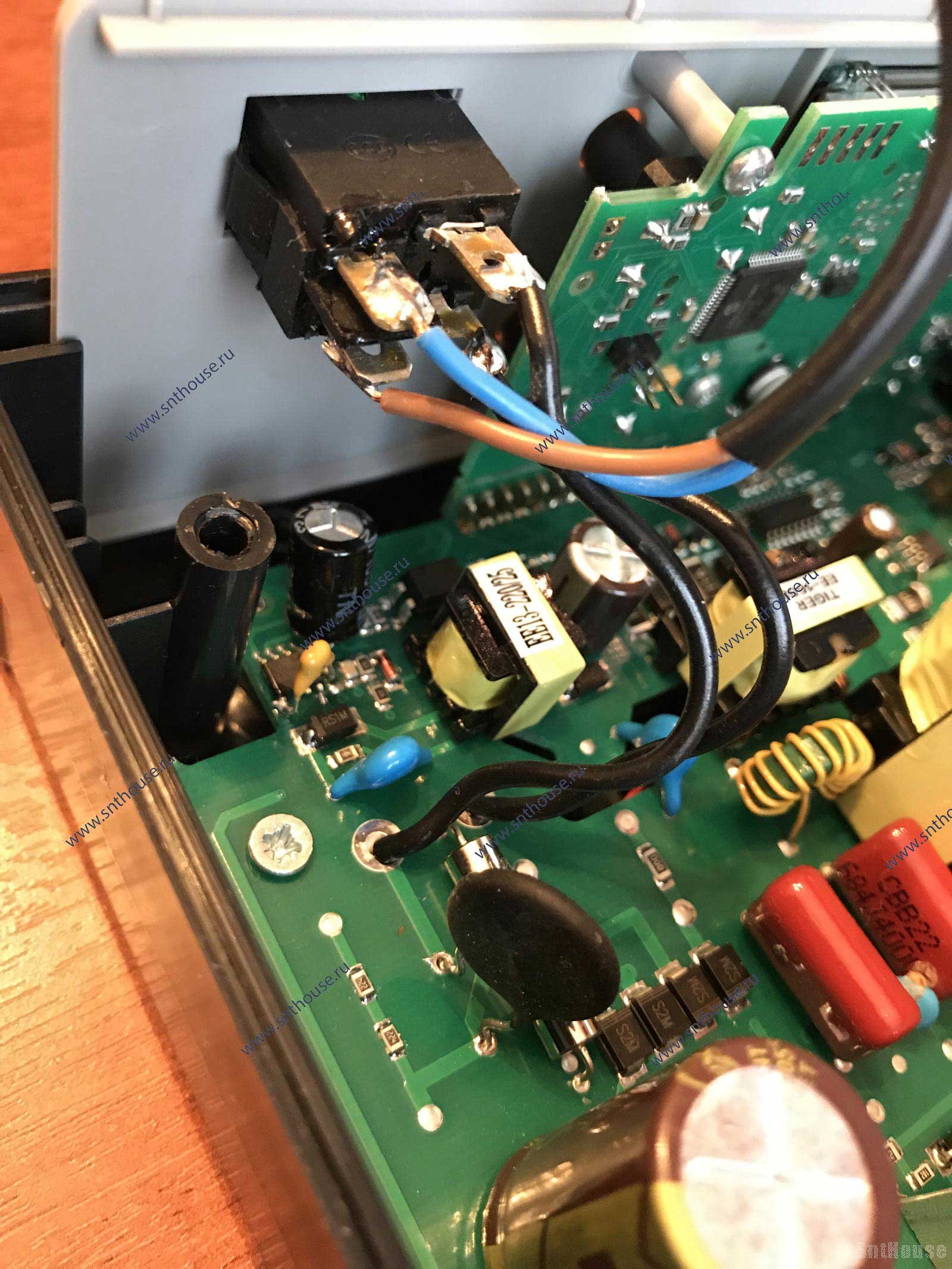

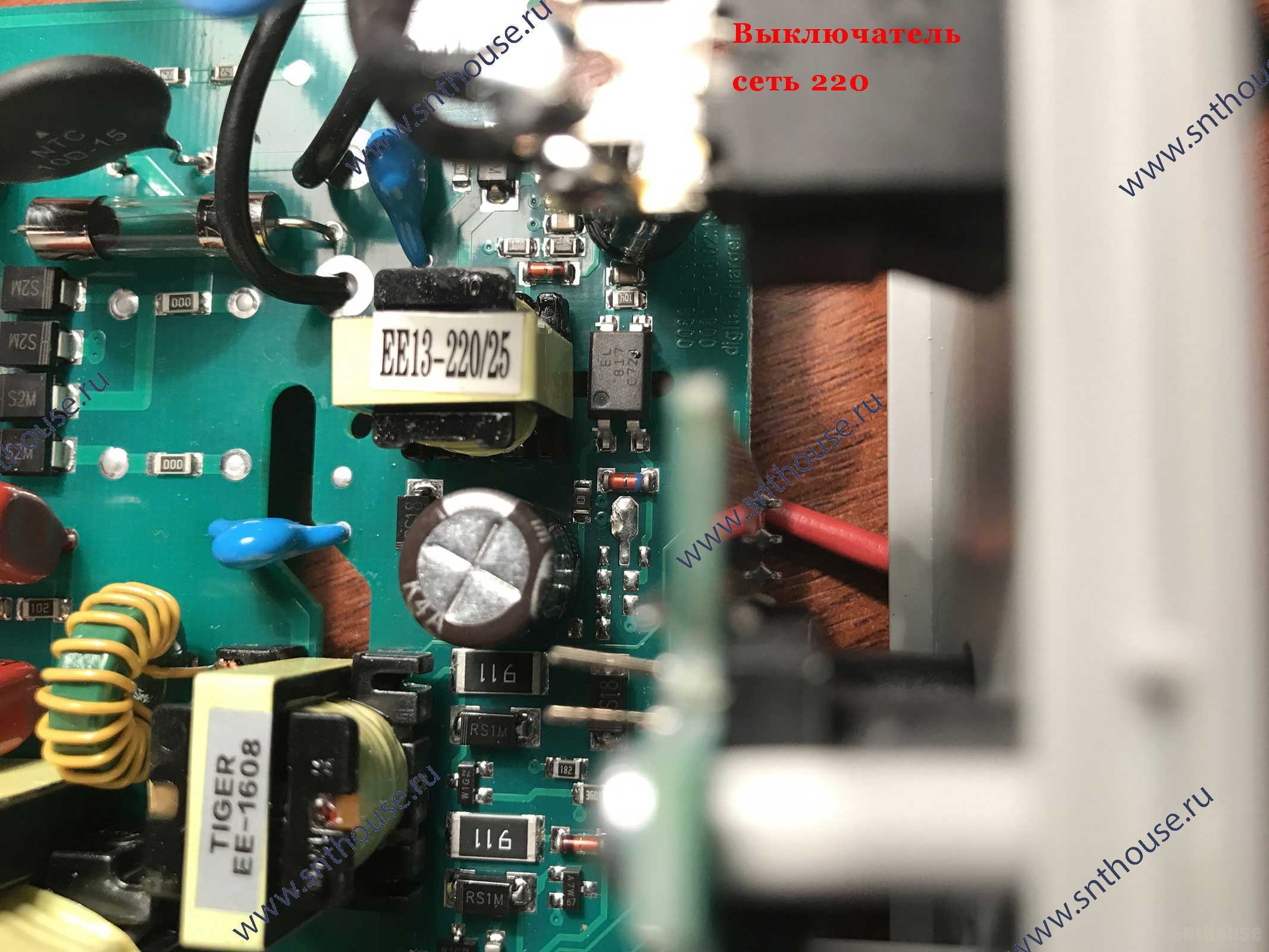

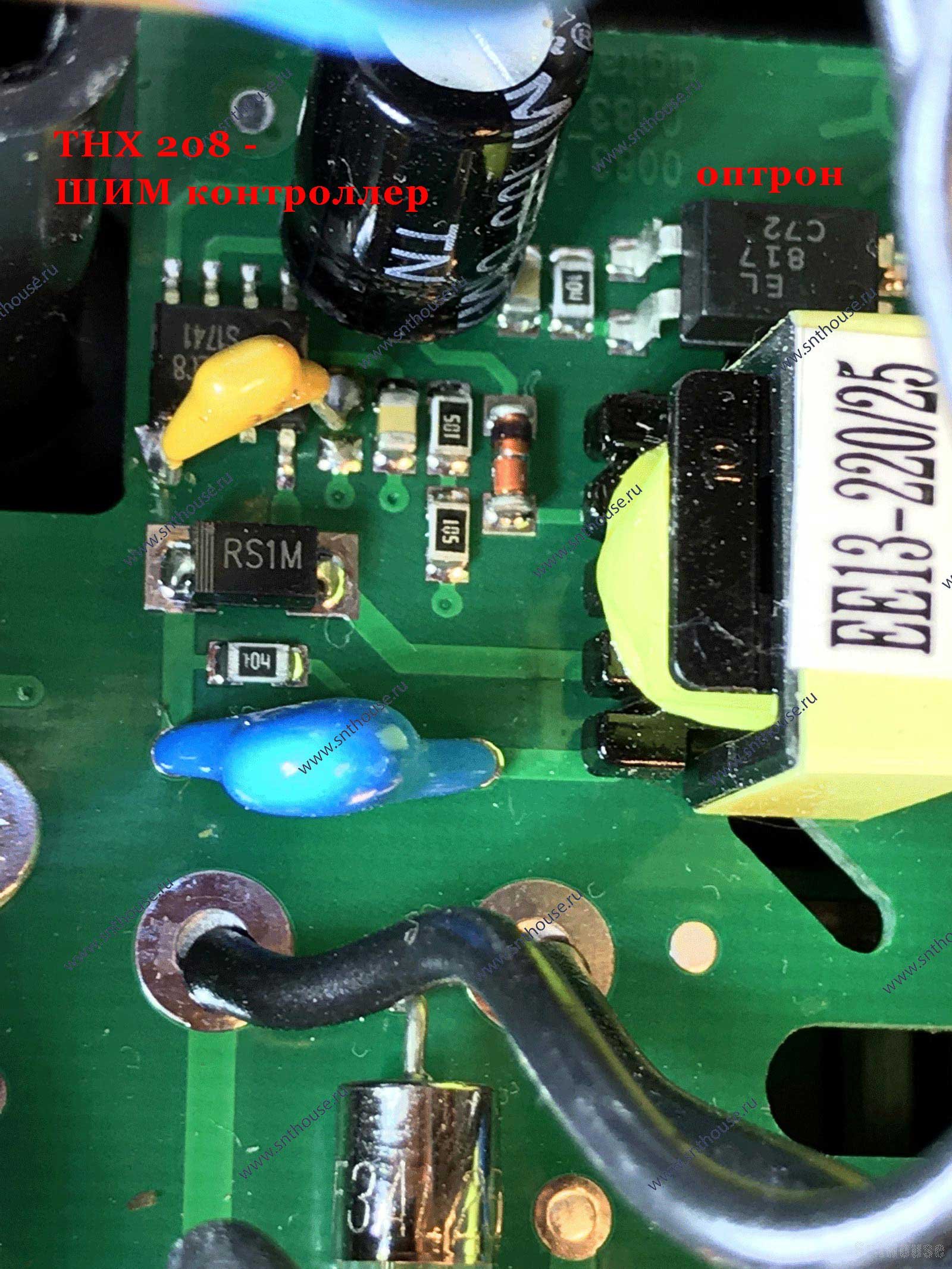

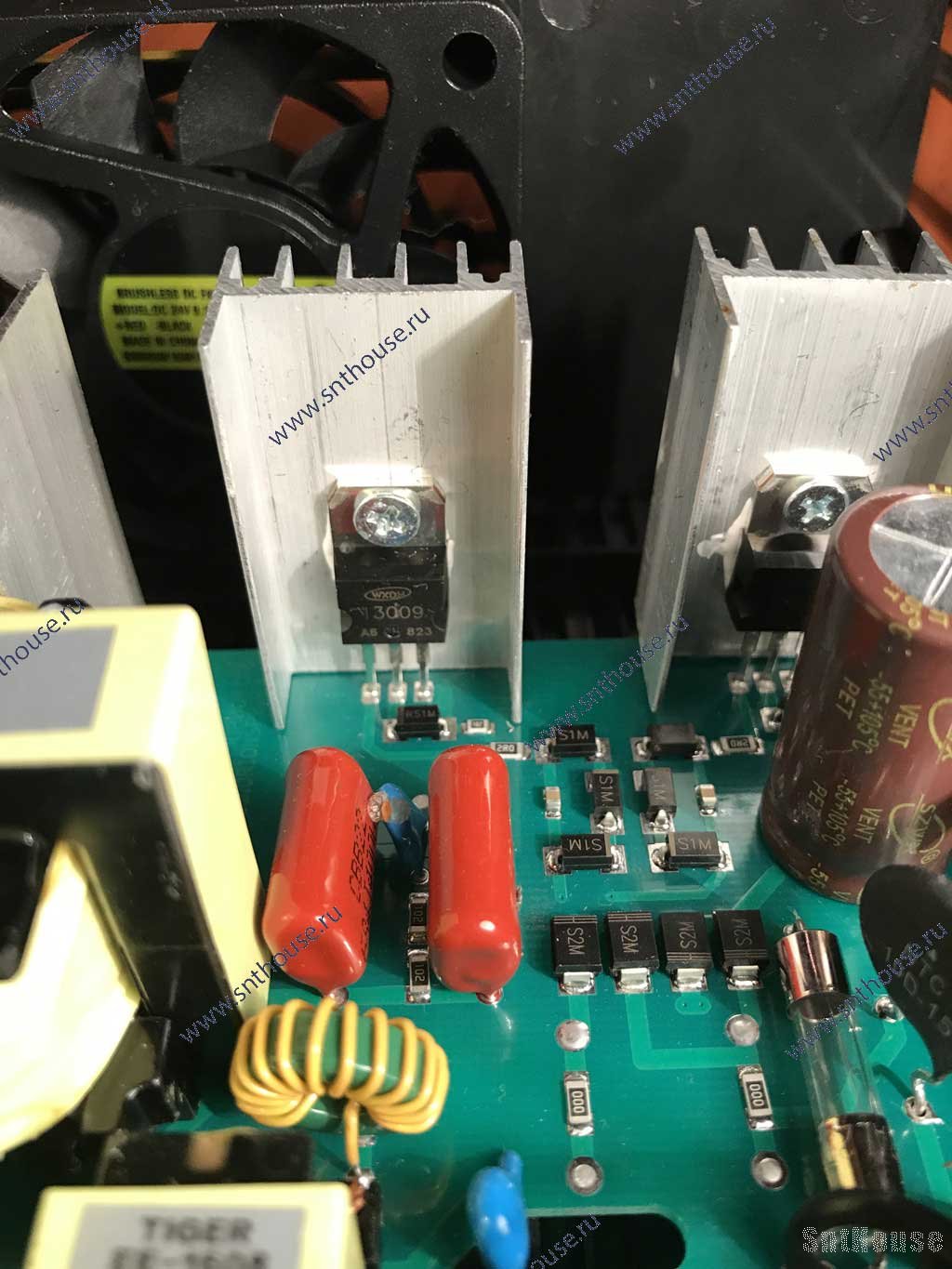

Рассмотрим подробнее элементы на "левой" части печатной платы:

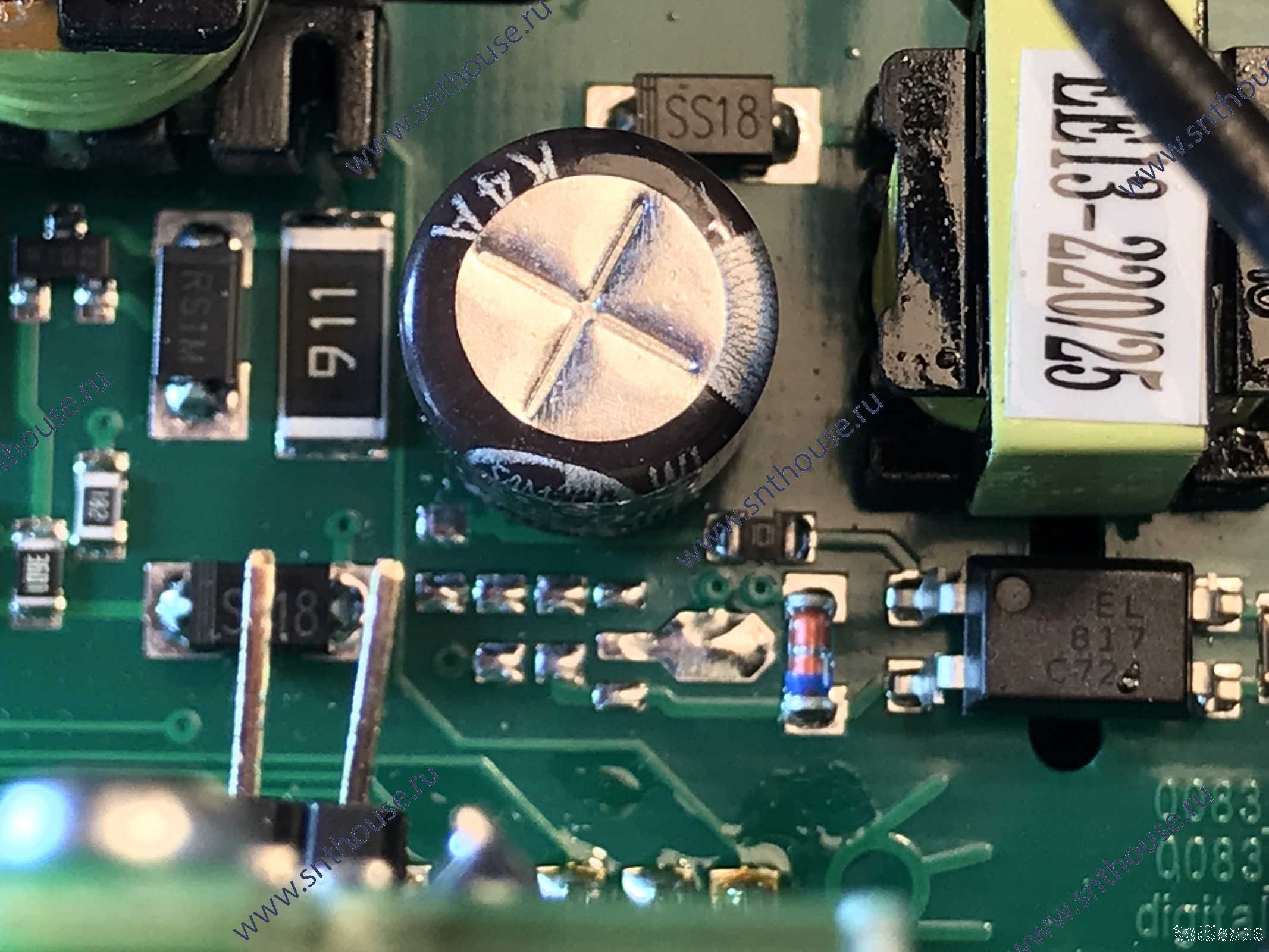

Некоторые радио элементы встречающиеся в схеме:

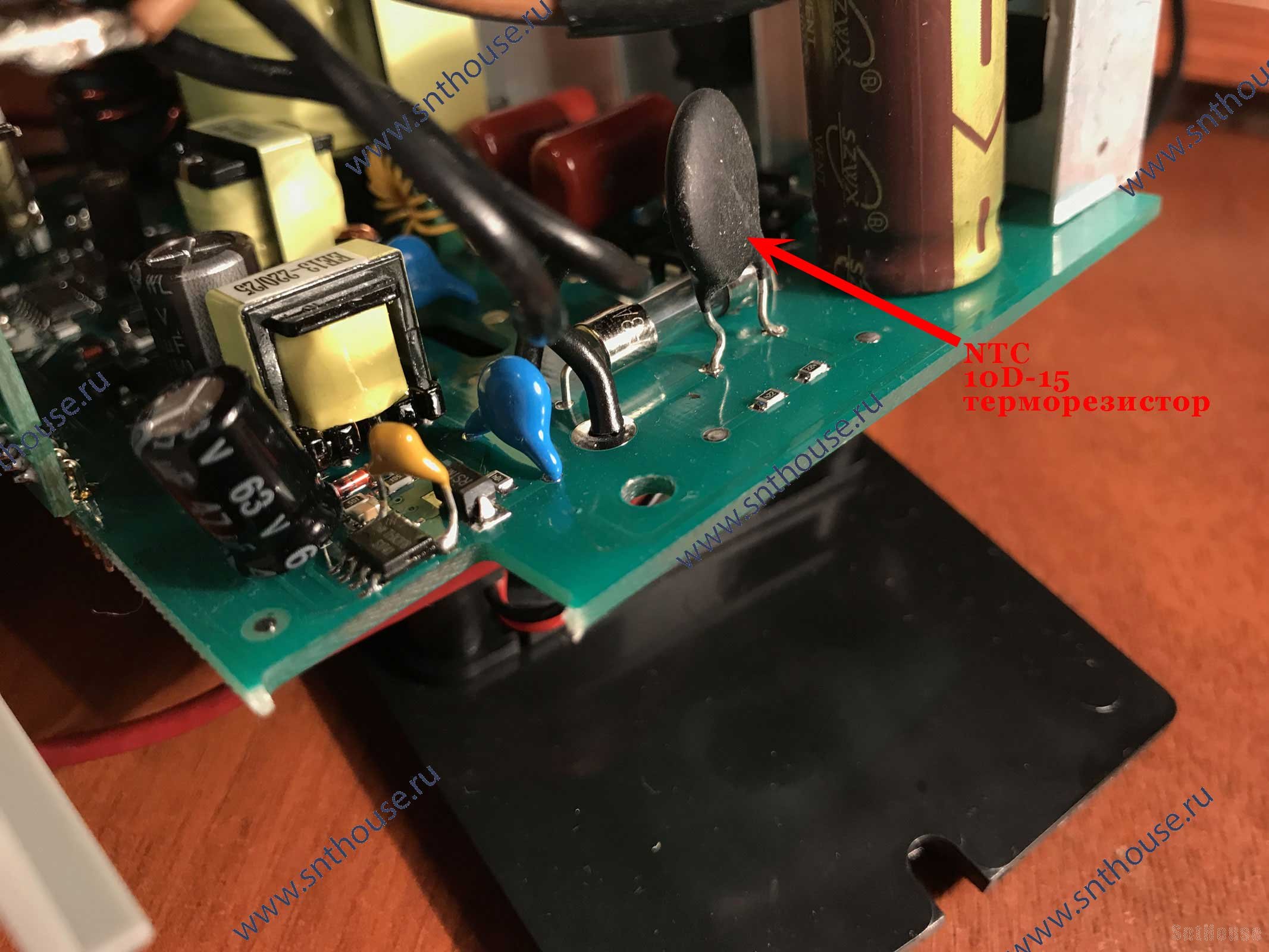

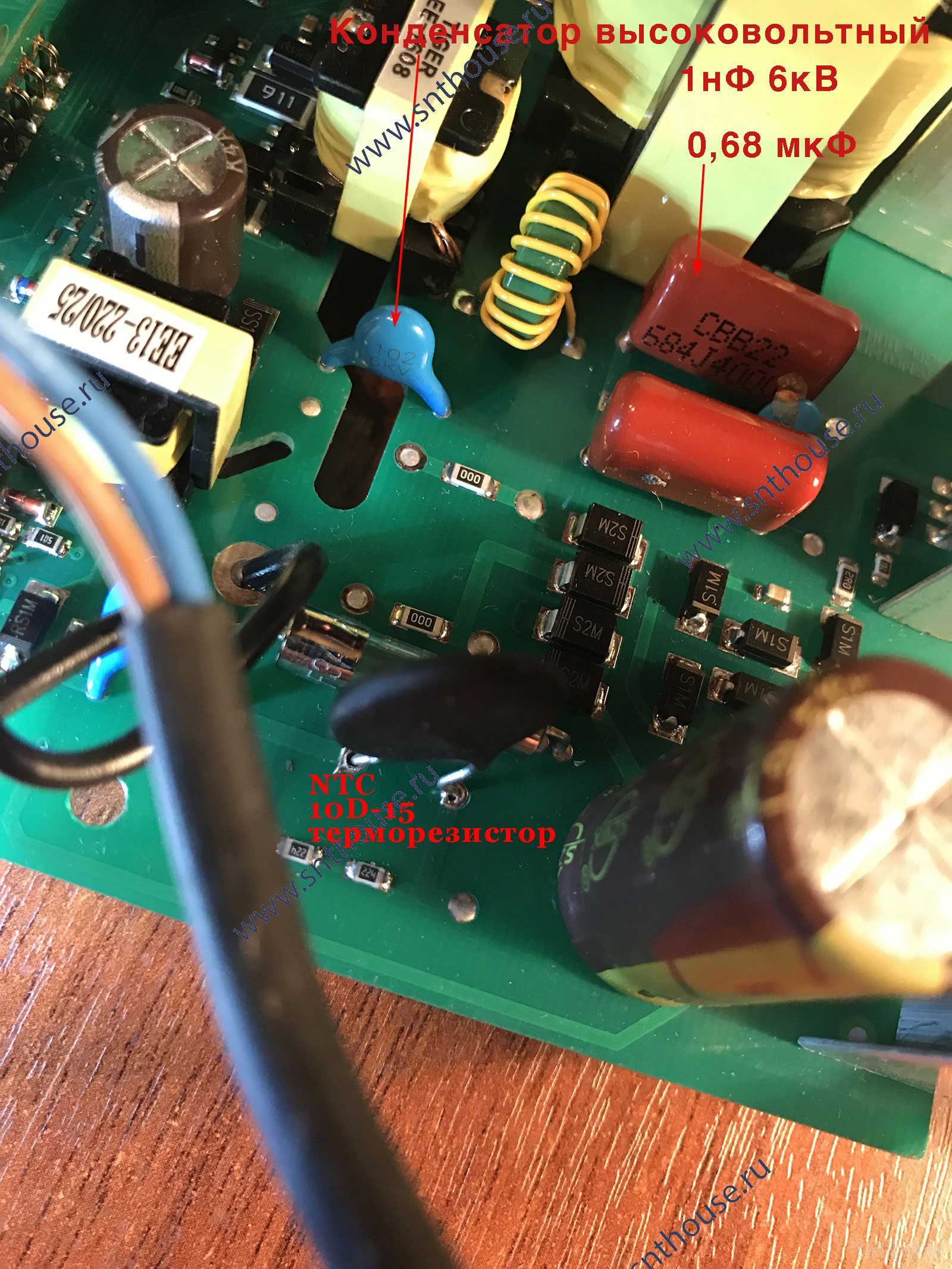

NTC 10D-15 - (термистор) терморезистор на 10 Ом

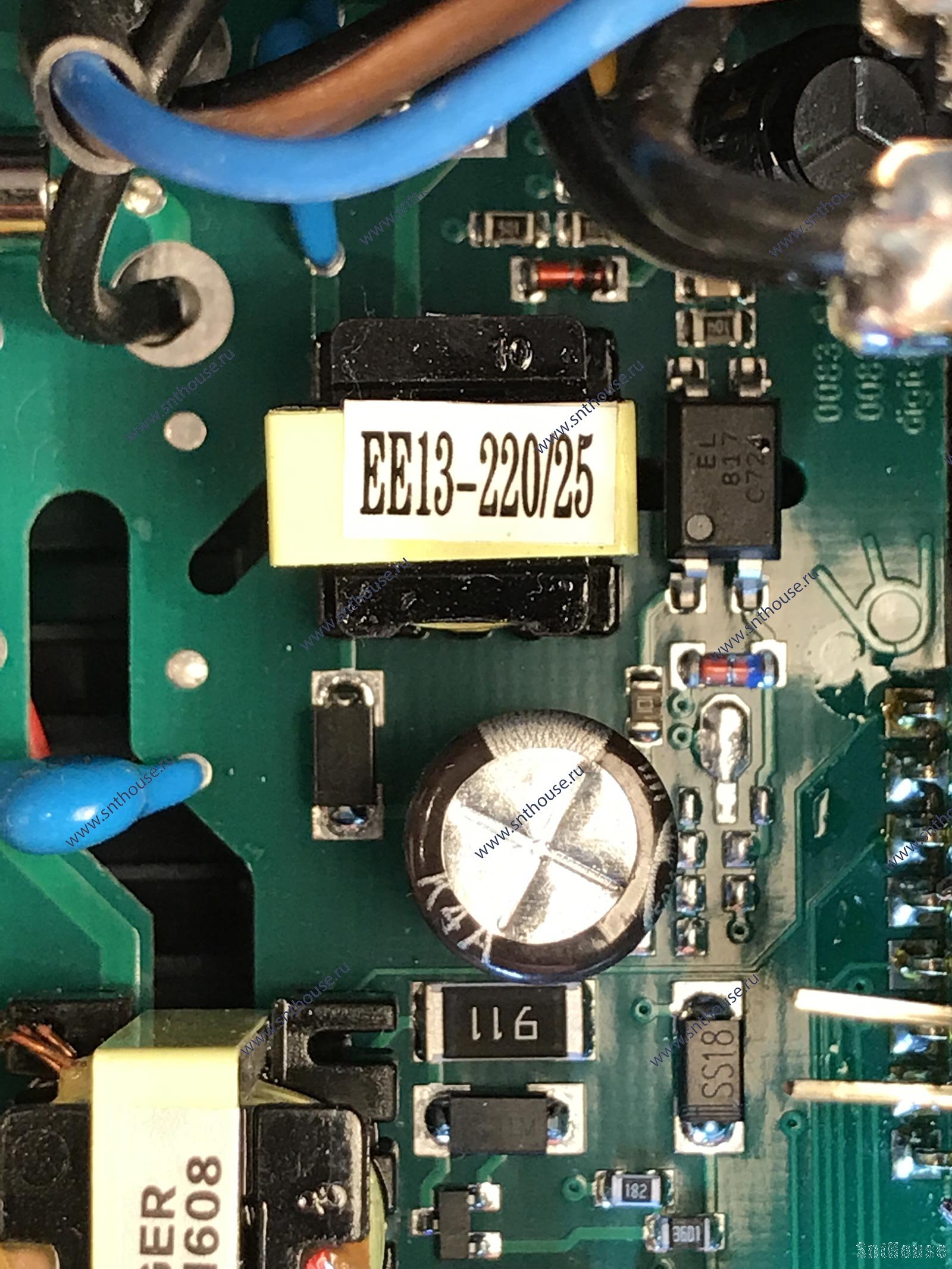

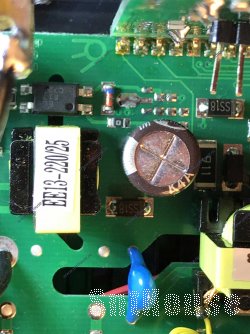

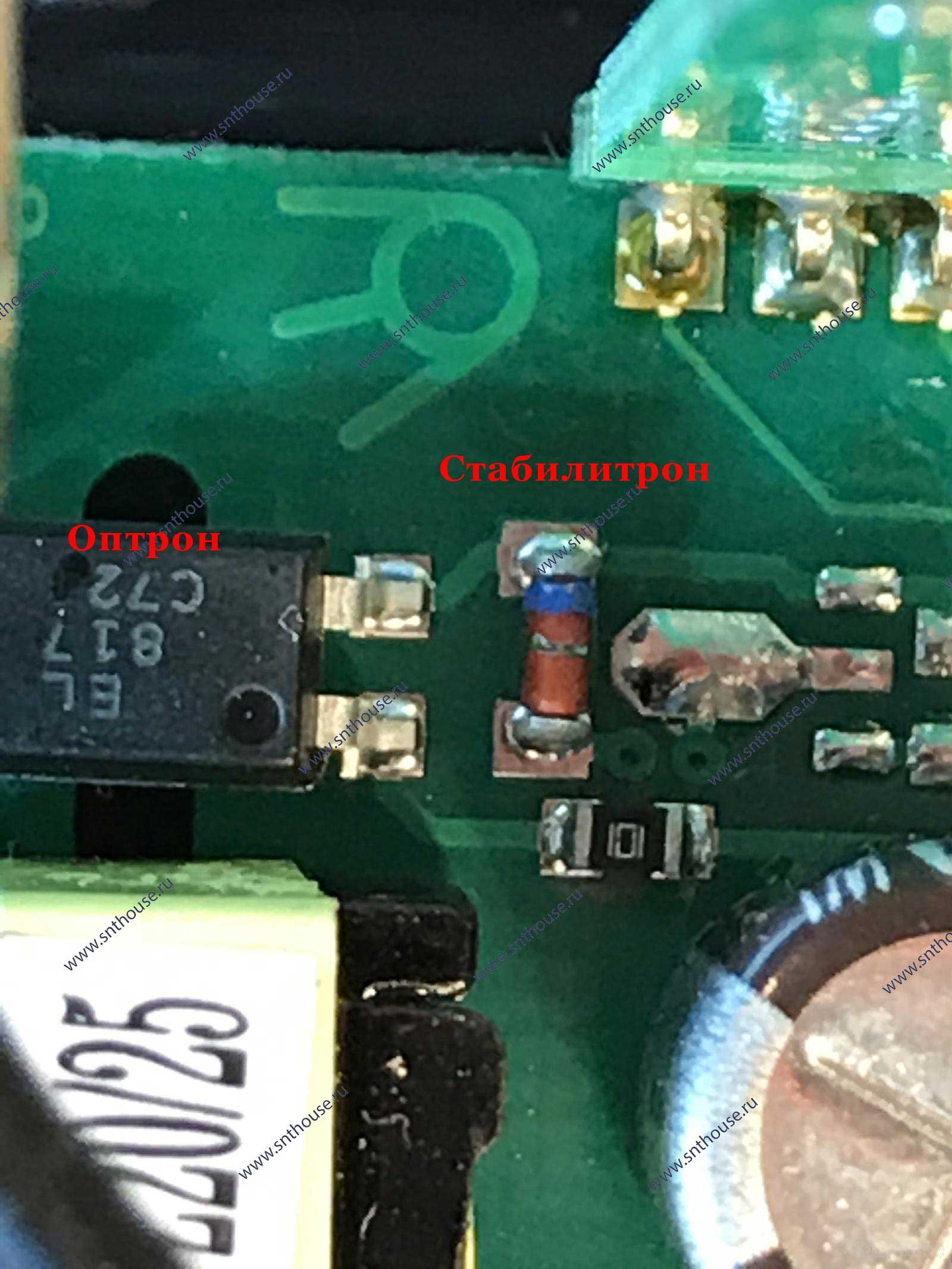

EL817 - оптрон

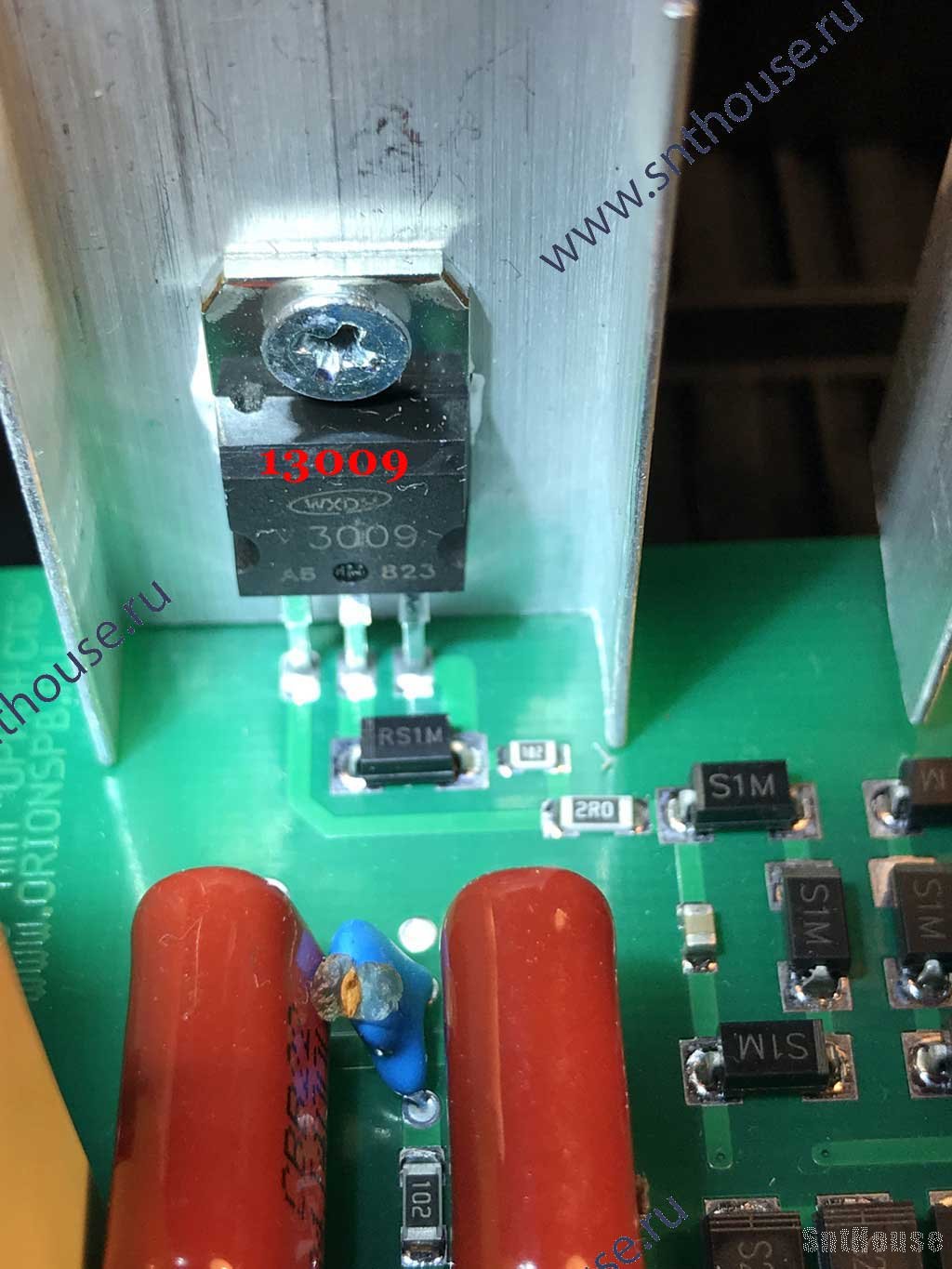

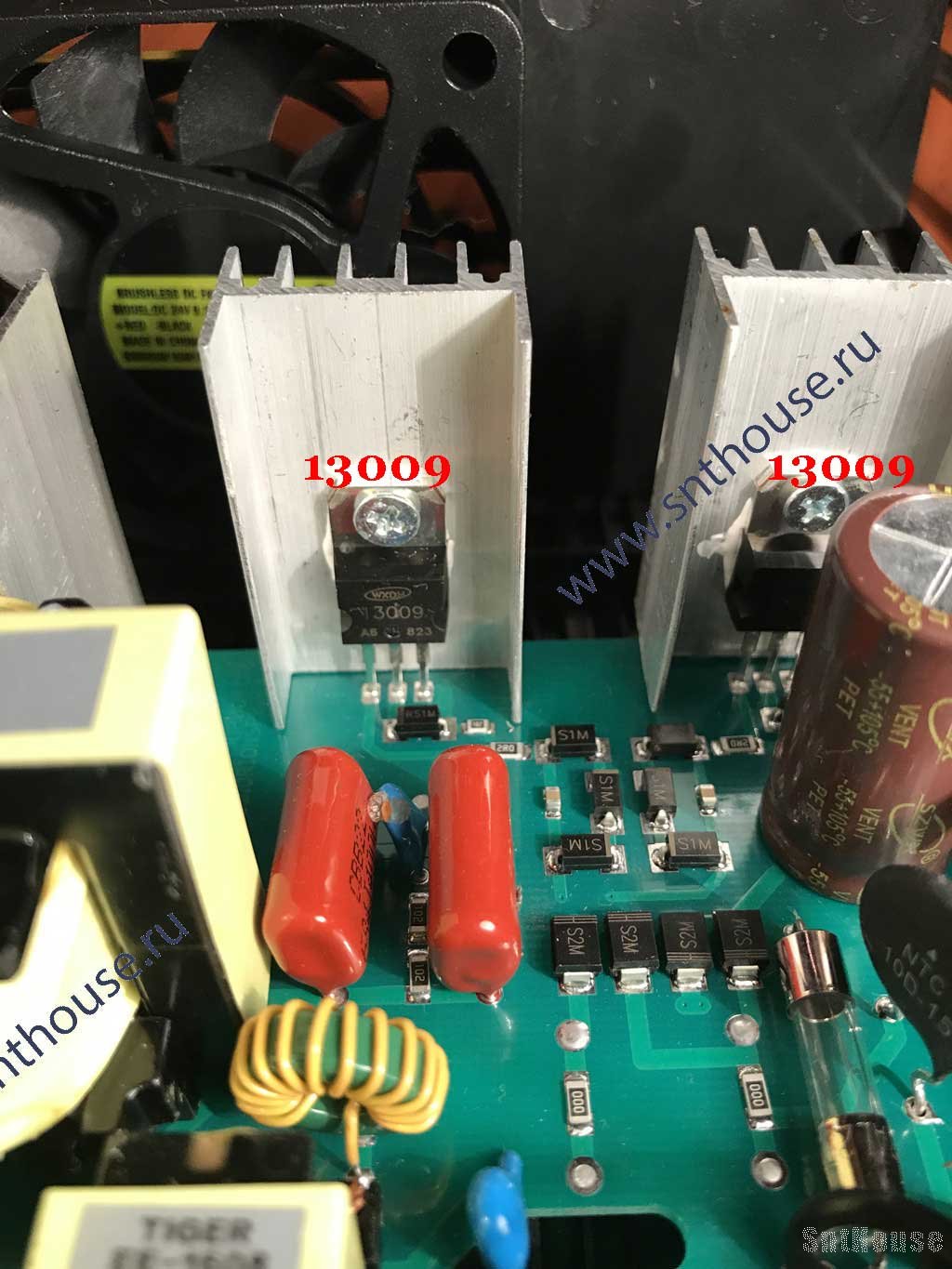

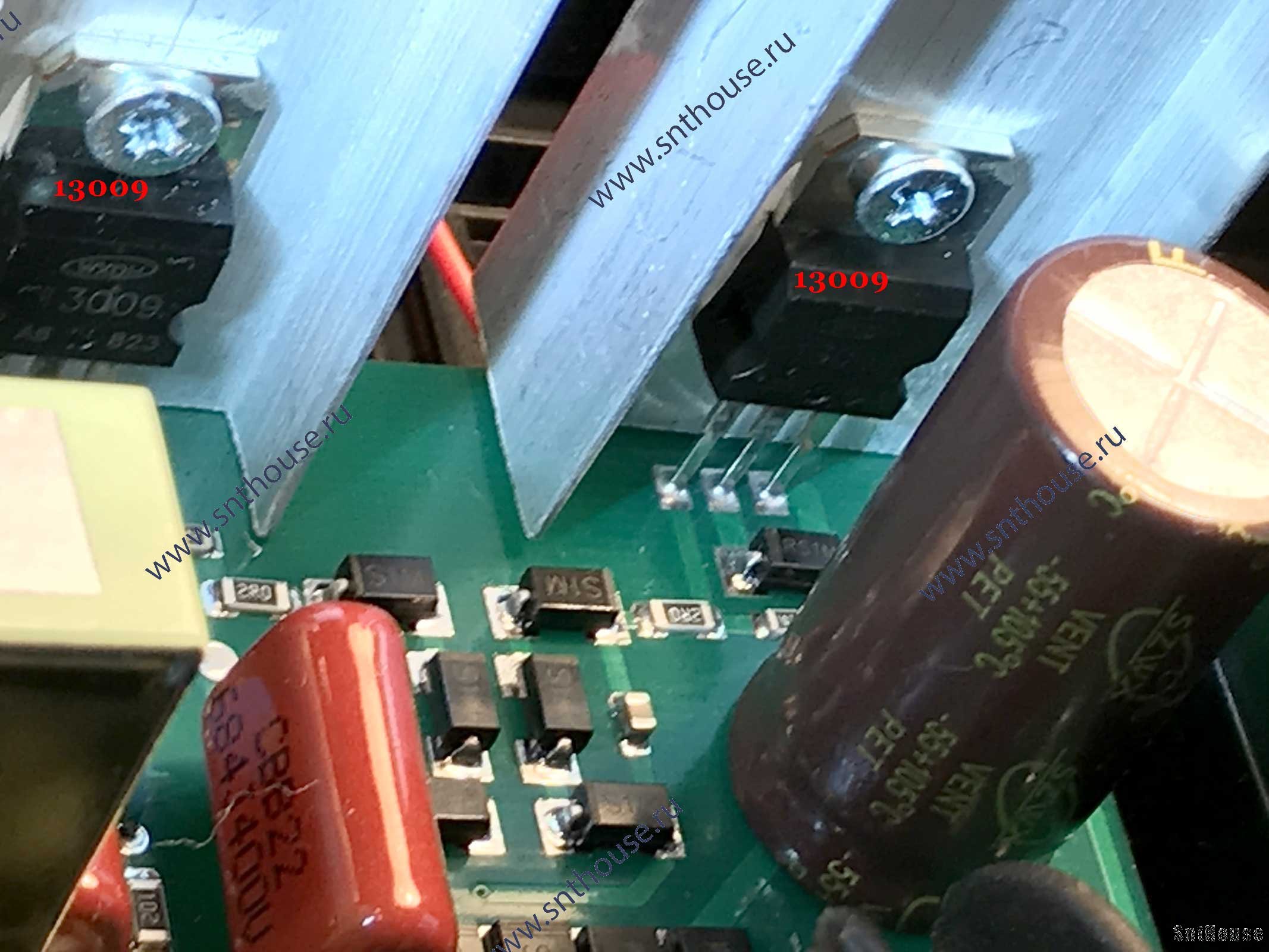

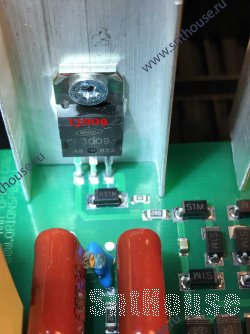

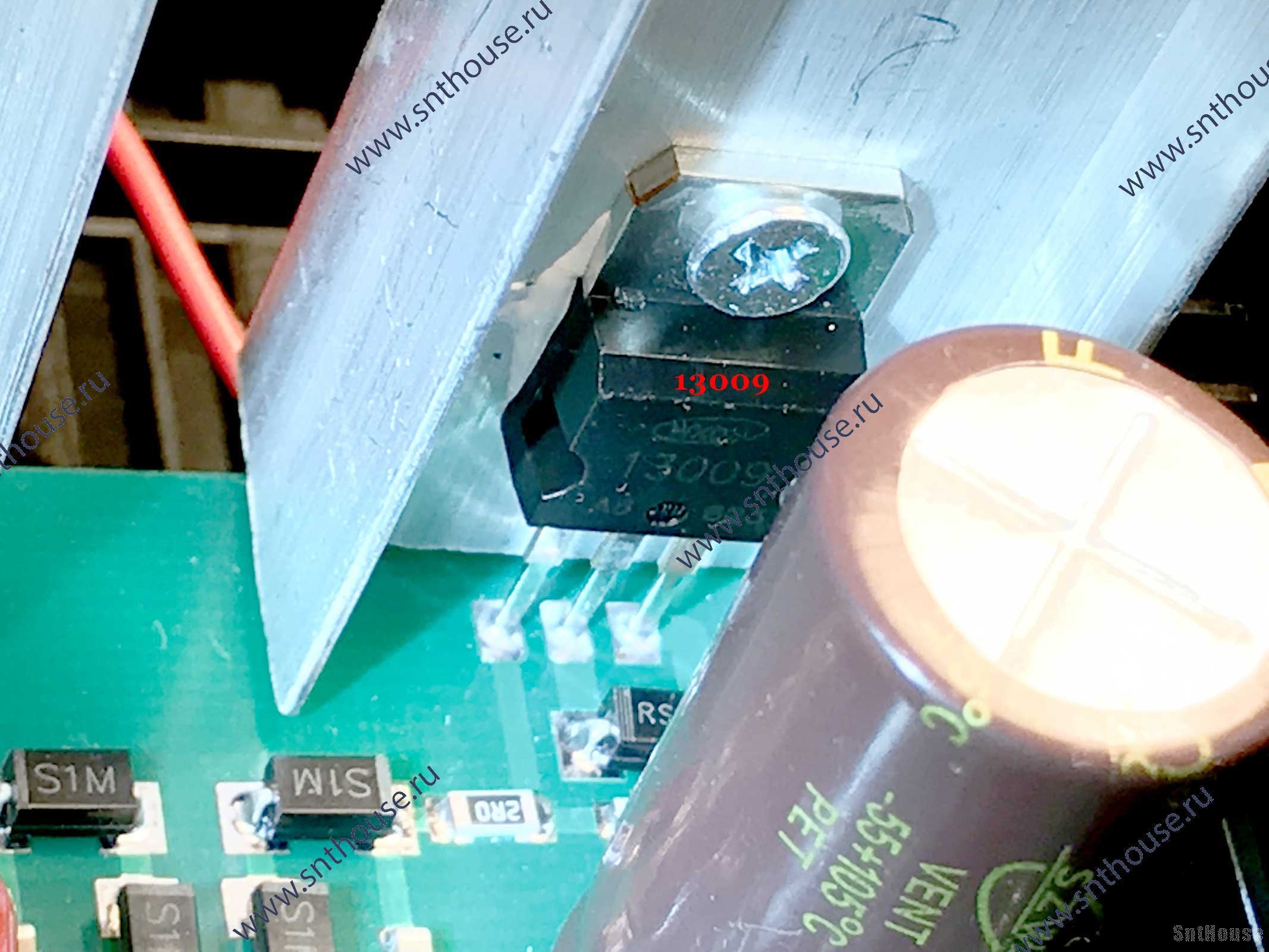

13009 - высоковольтный n-p-n транзистор

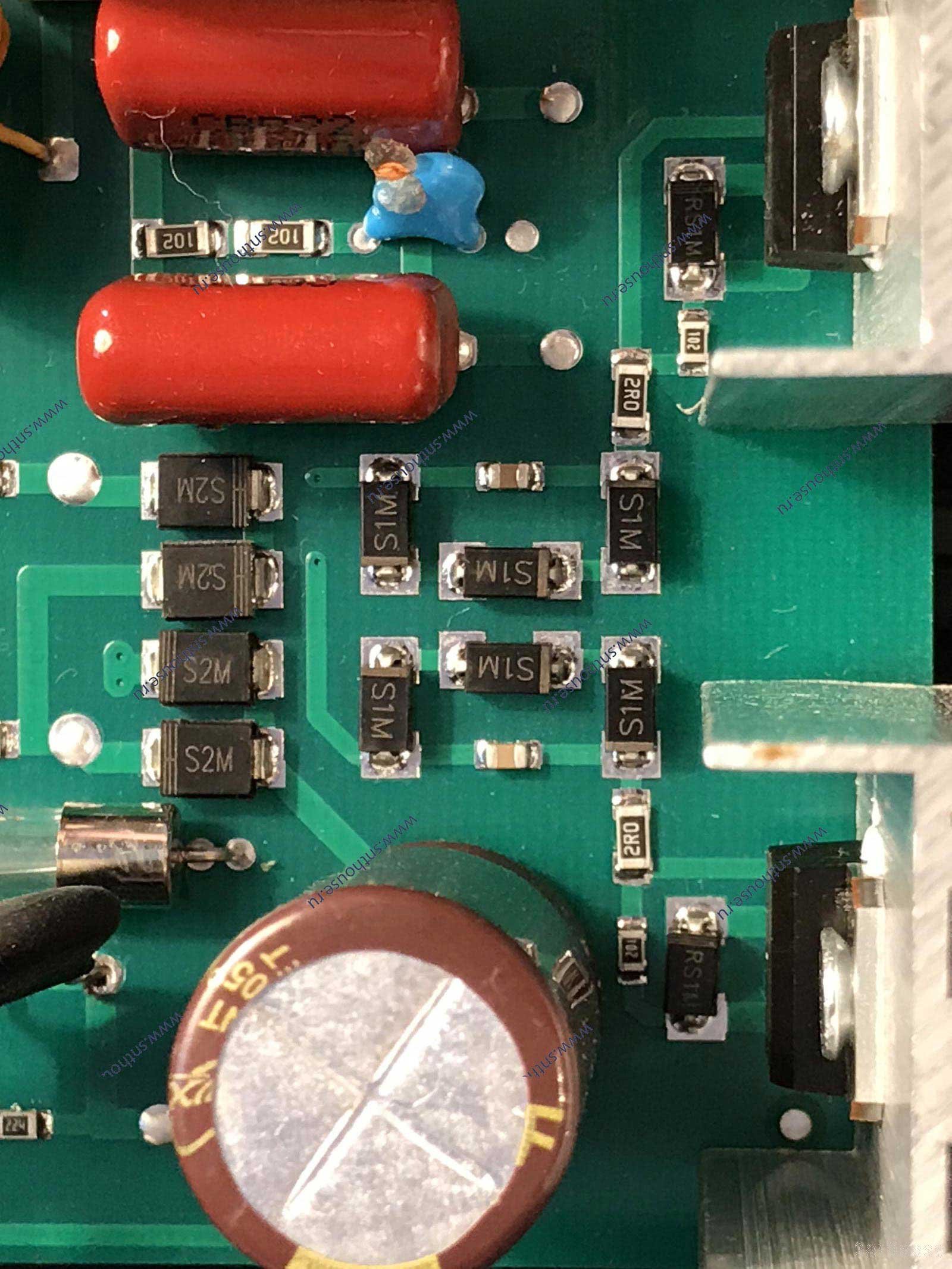

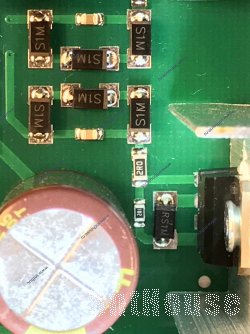

S1M - диод выпрямительный 1A
S2M - диод выпрямительный 2A

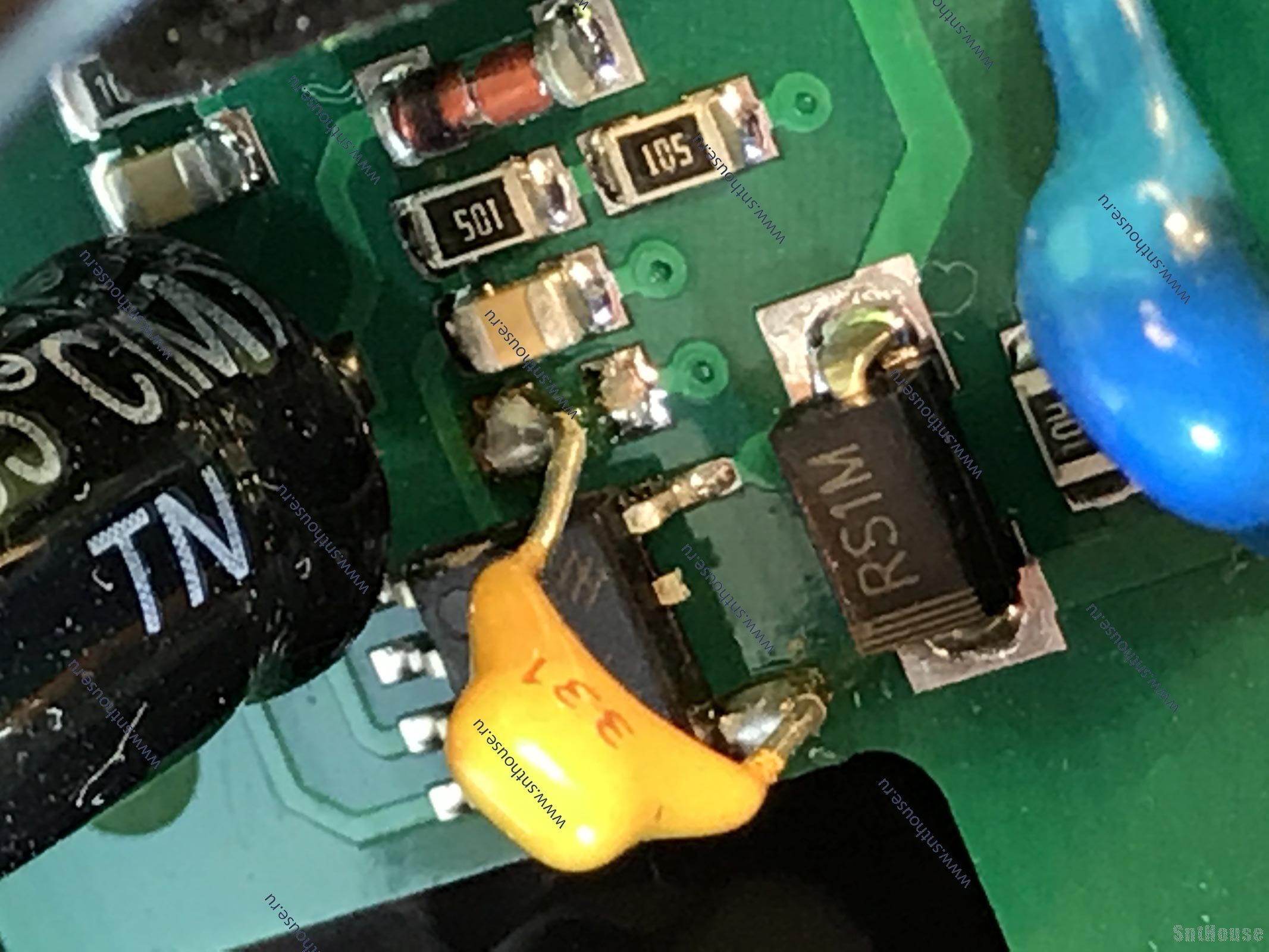

RS1M - диод выпрямительный 1A
ss18 - диод выпрямительный, с барьером Шоттки

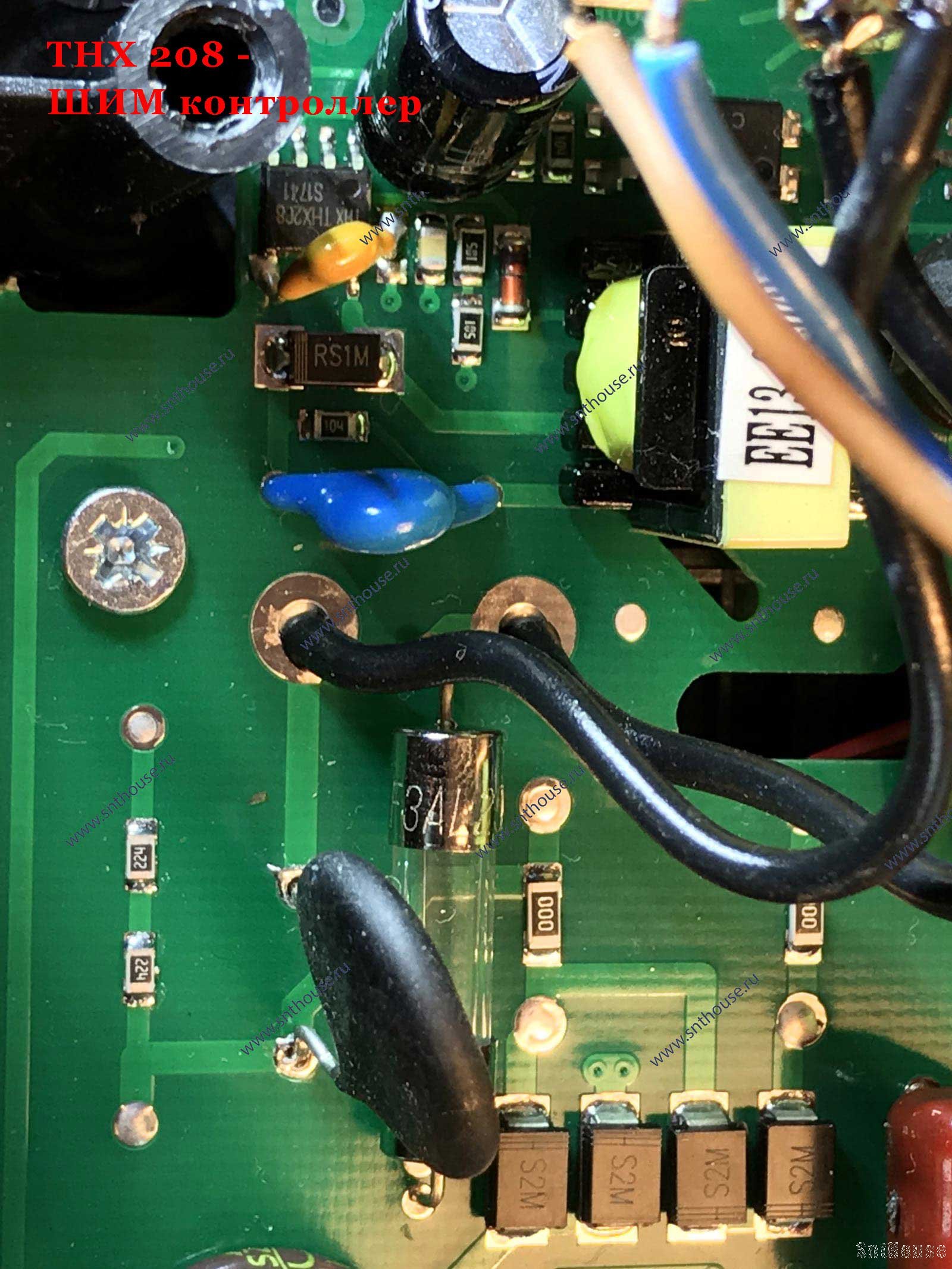

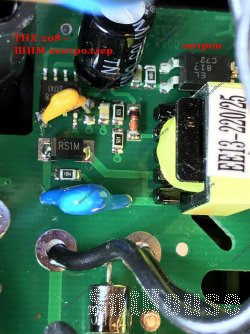

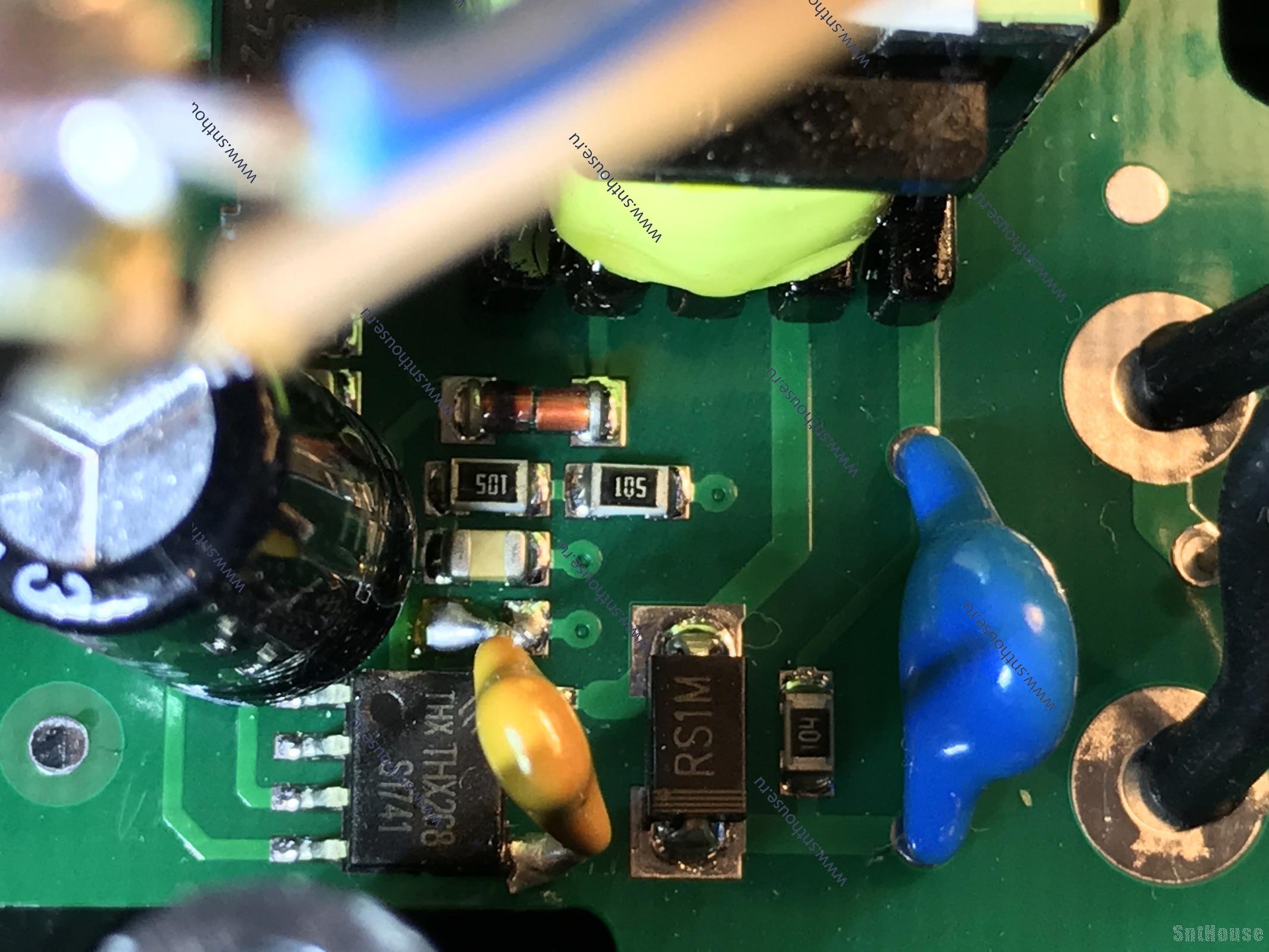

THX208 - ШИМ контроллер
CBB22 - 684J 400v - пленочный конденсатор 0,68 мкФ

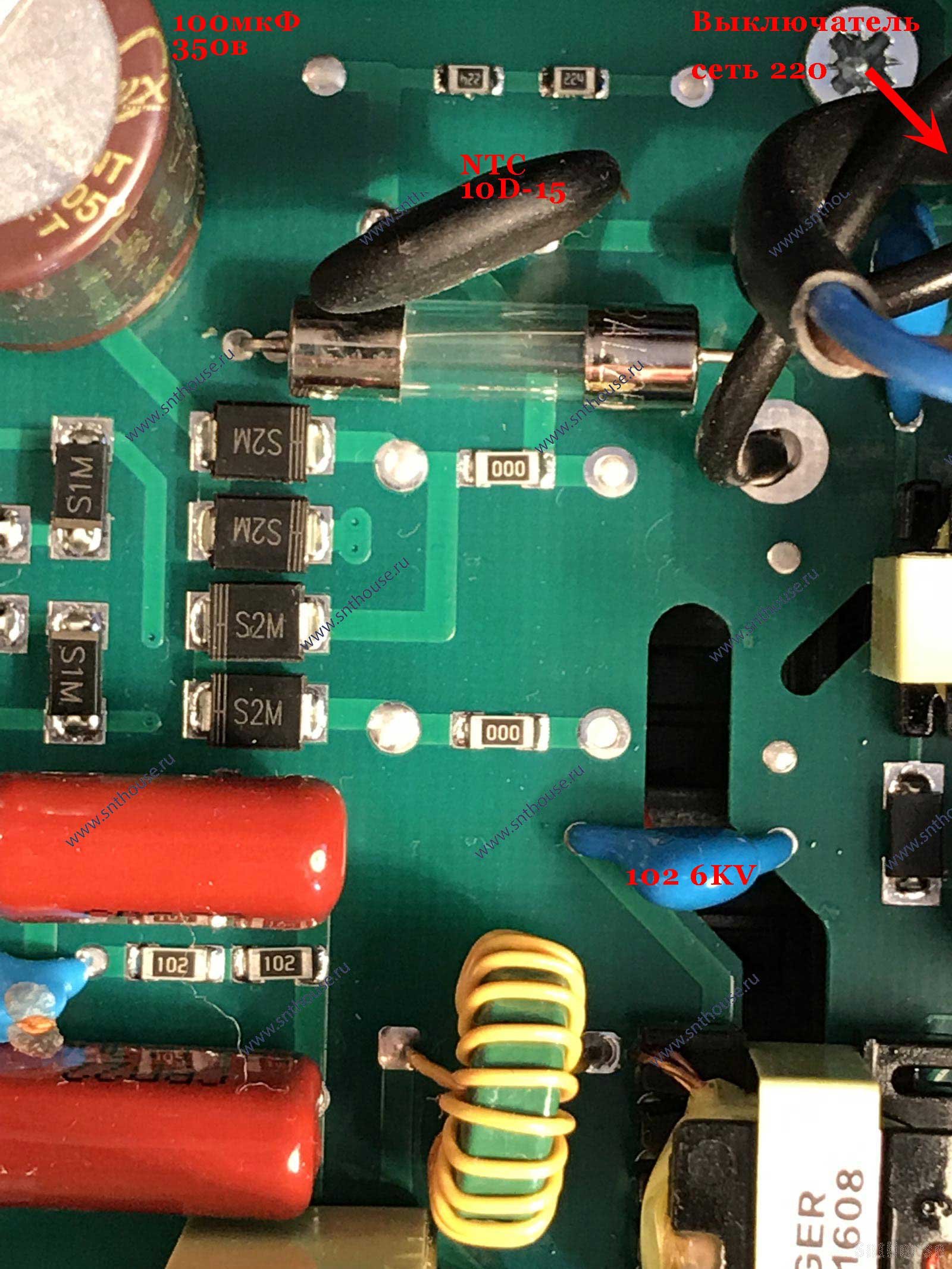

102 6KV - конденсатор высоковольтный 1000пф
331 - конденсатор 330 пФ
2

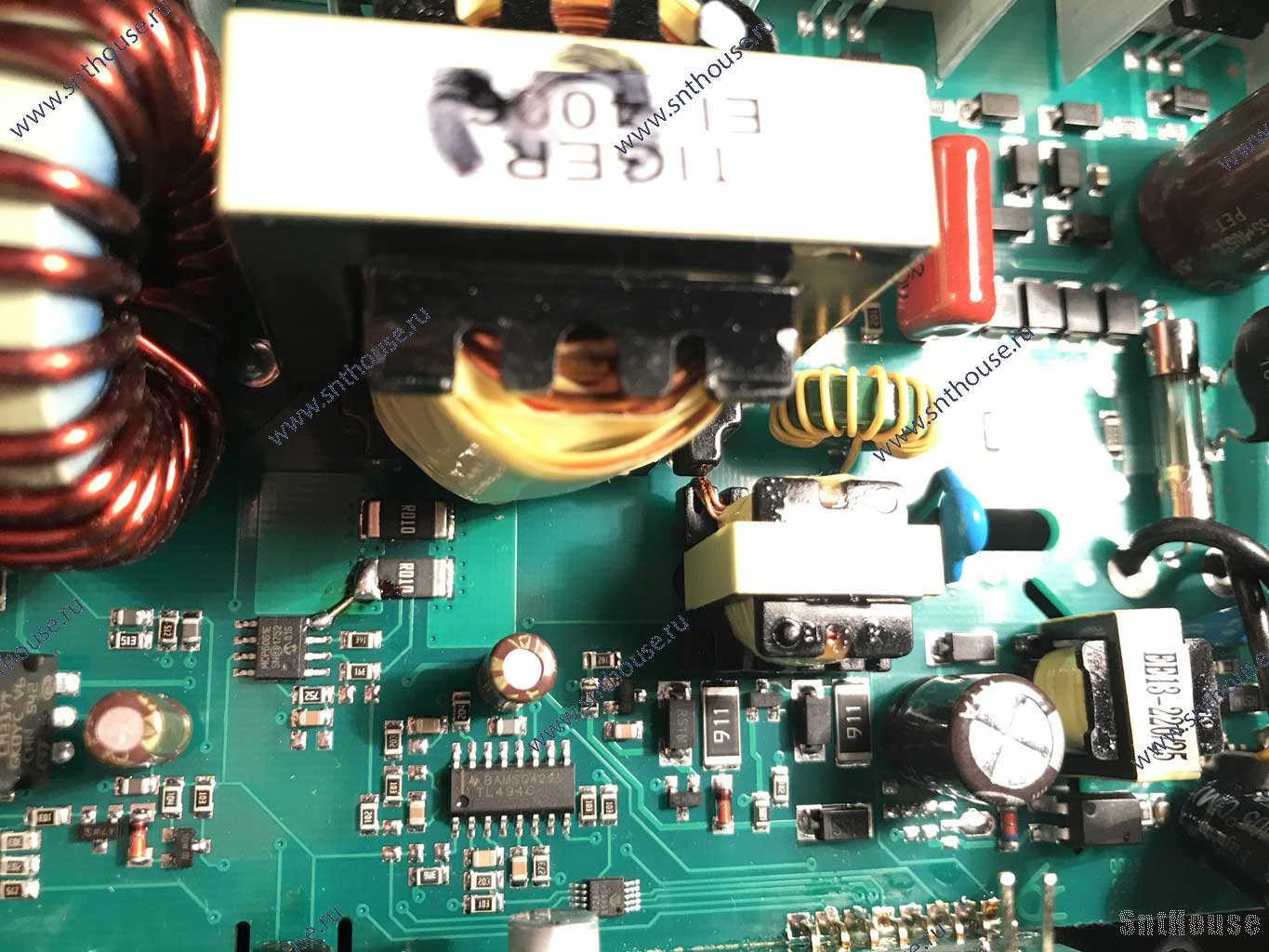

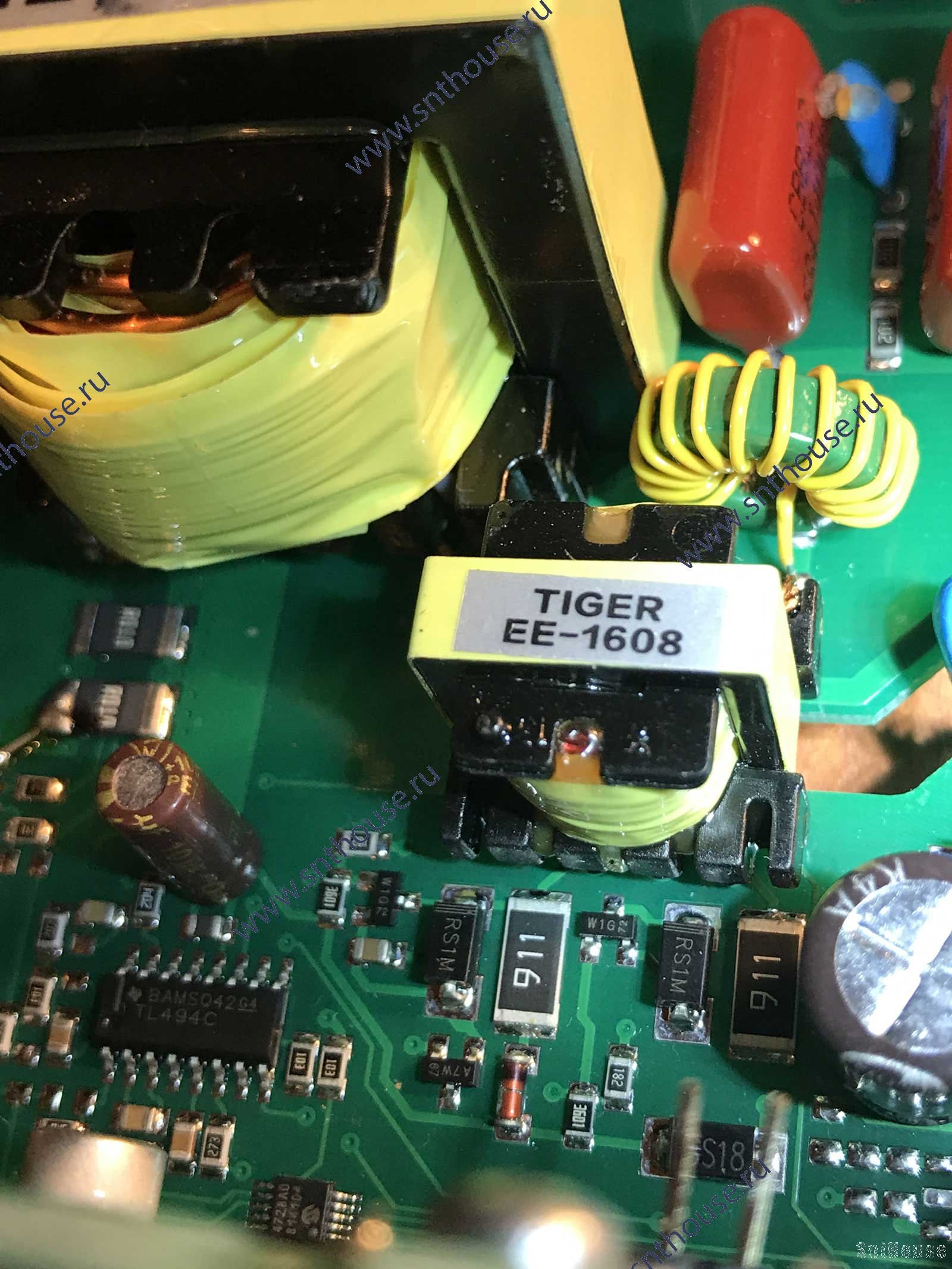

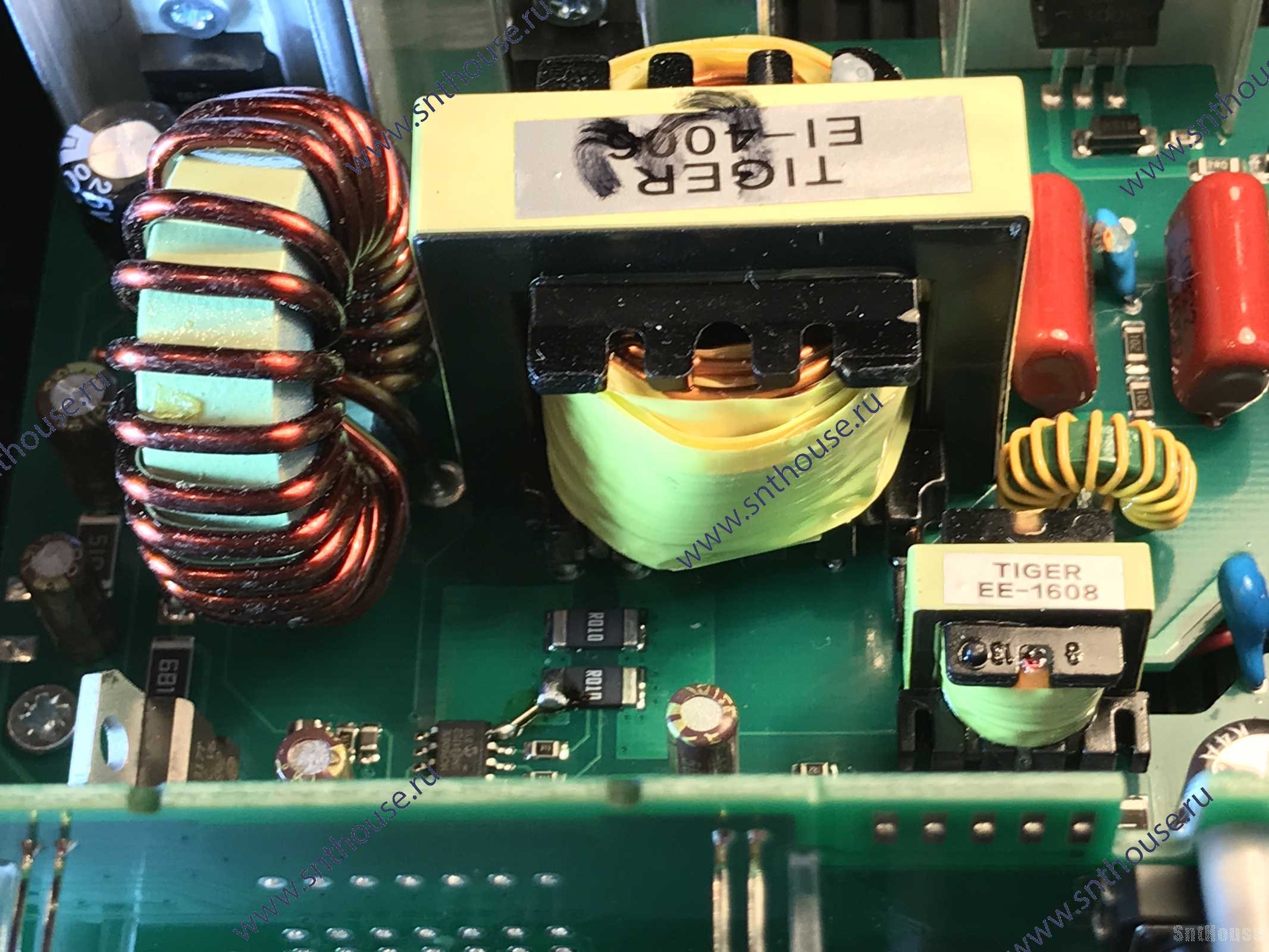

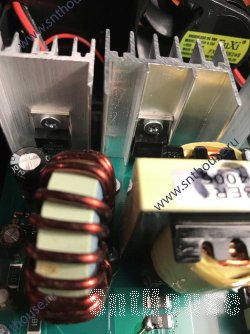

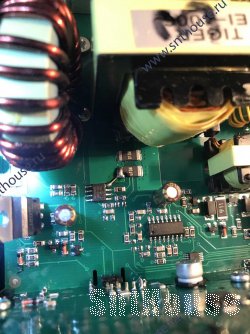

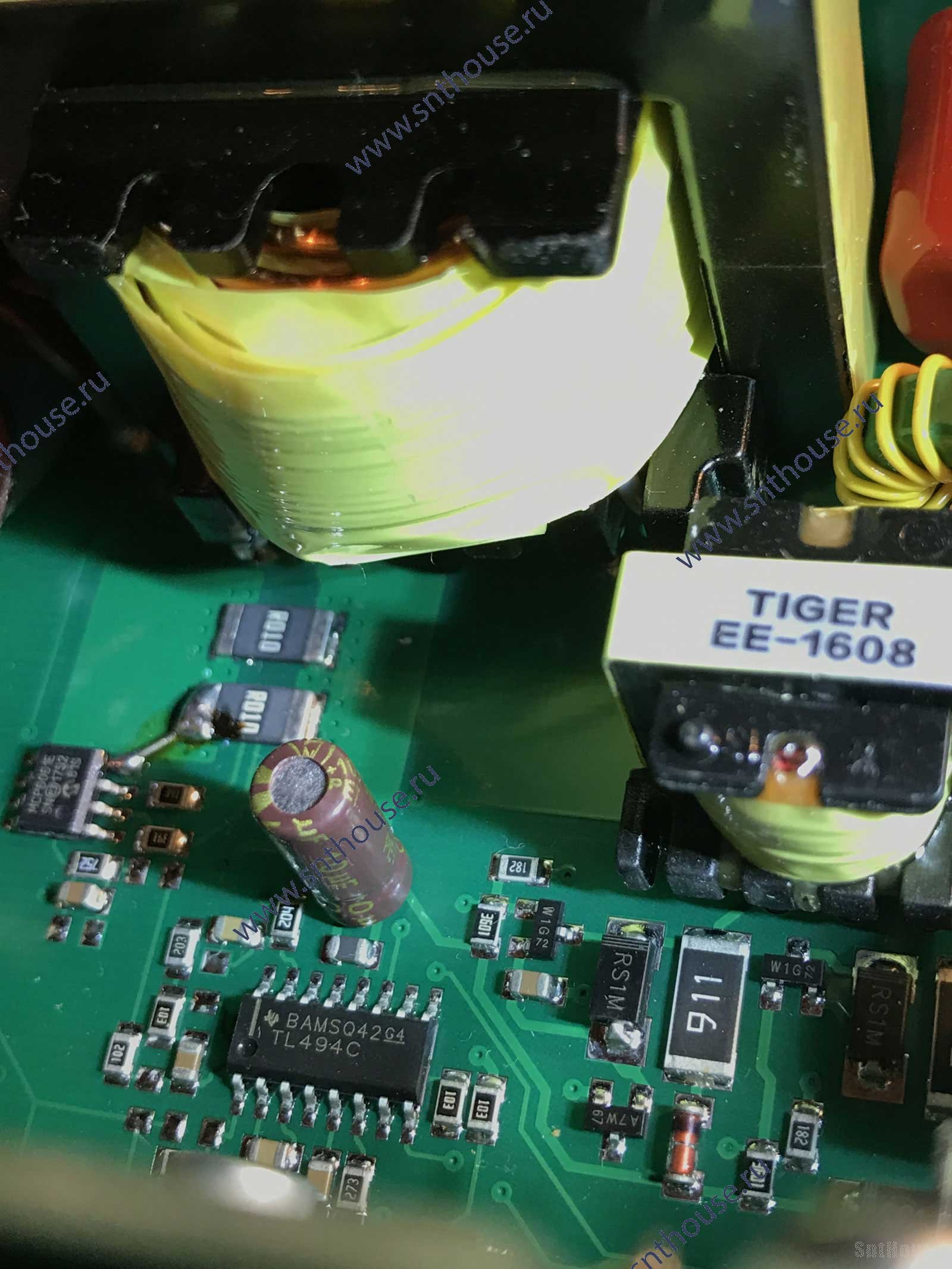

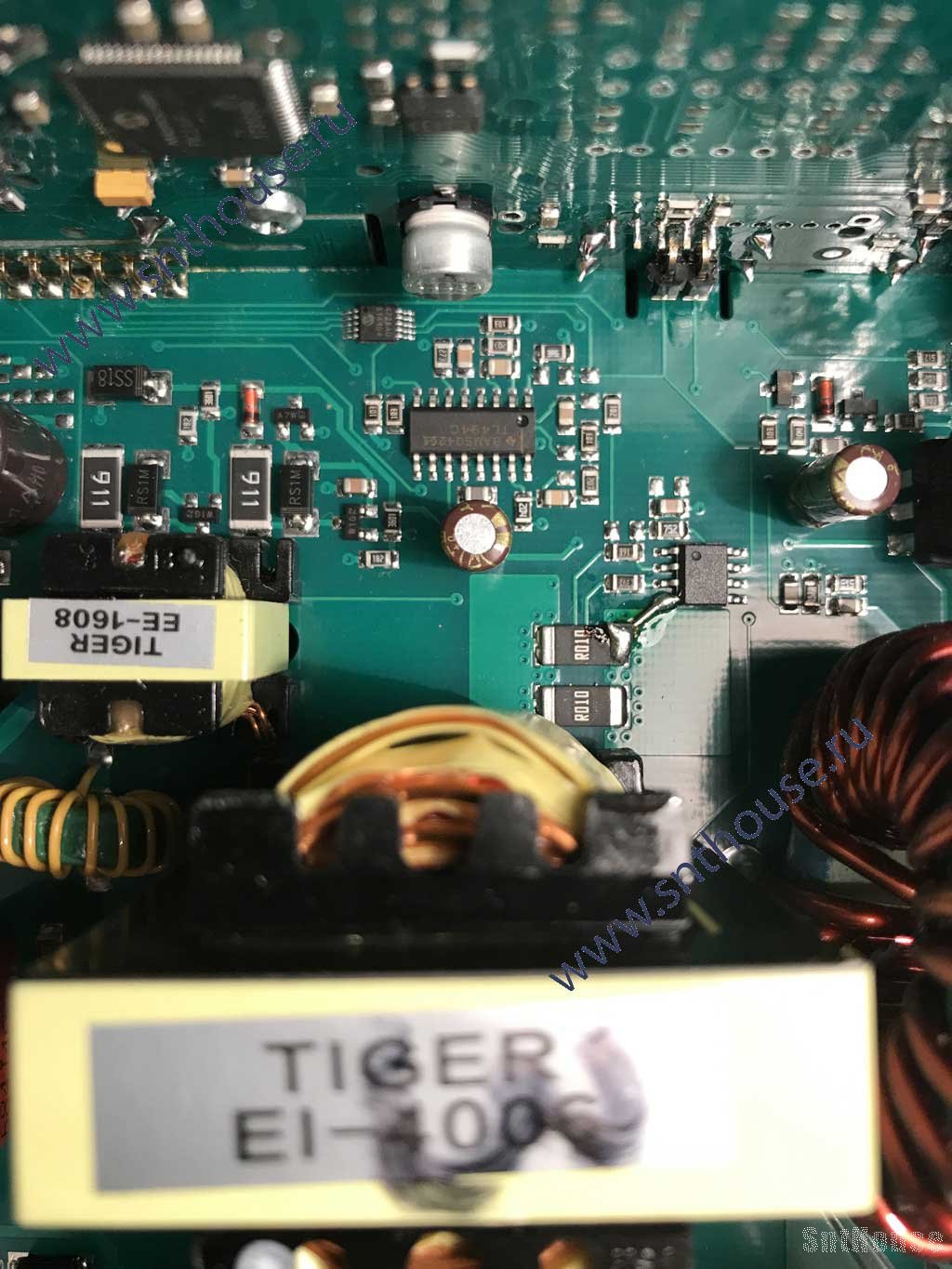

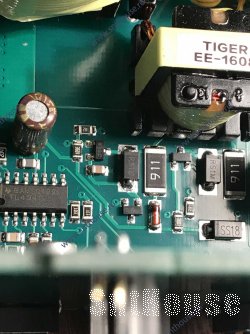

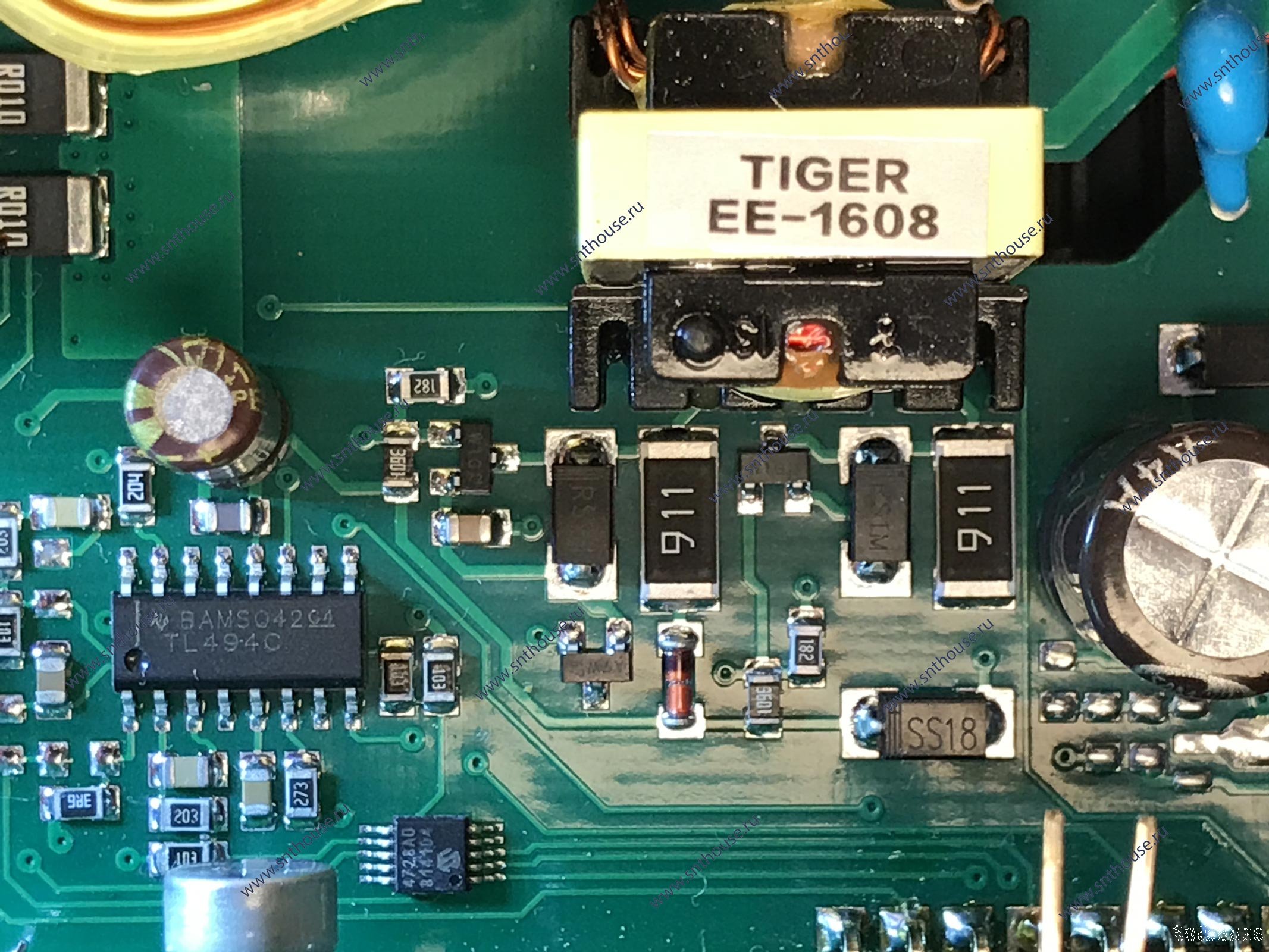

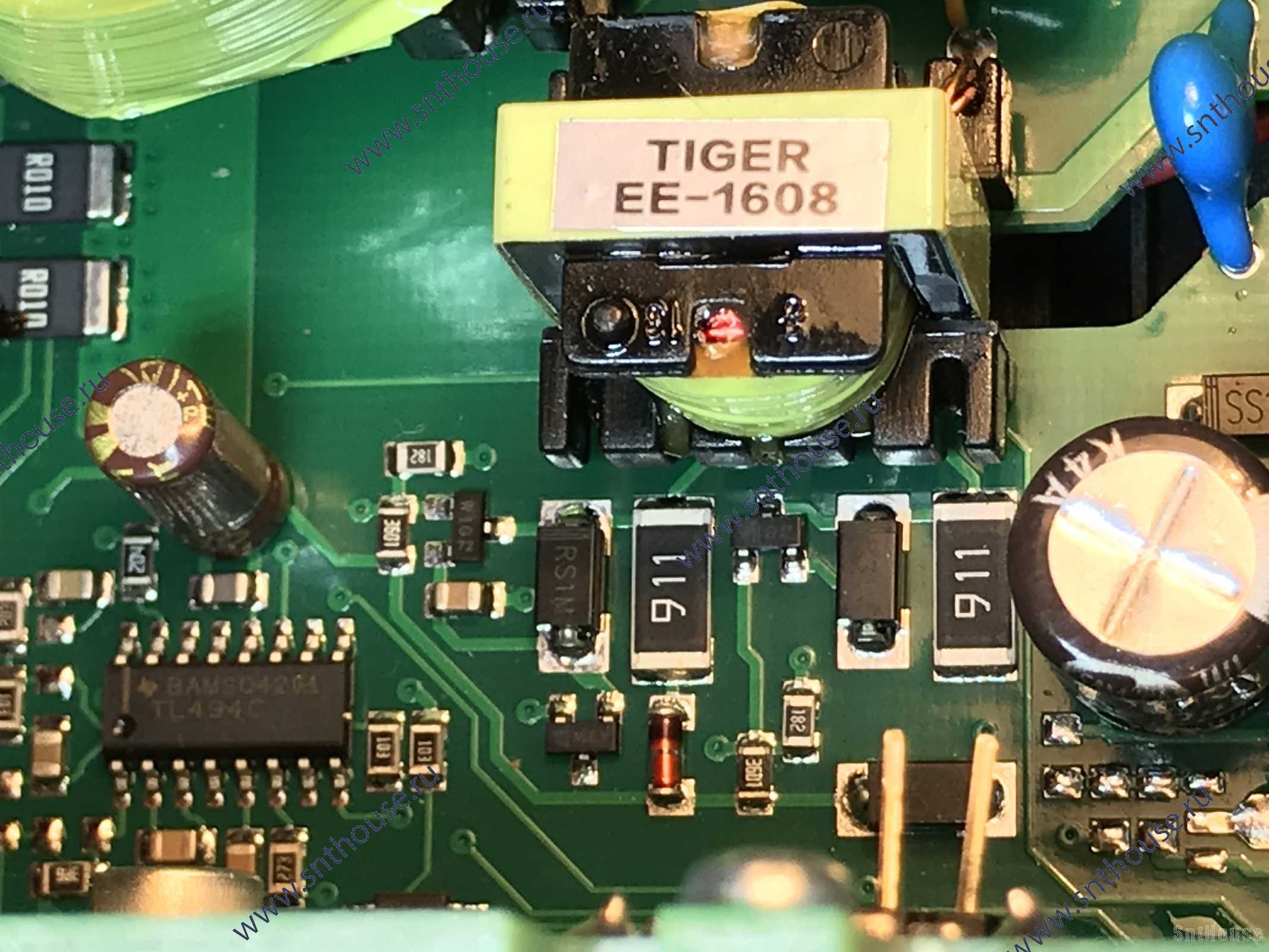

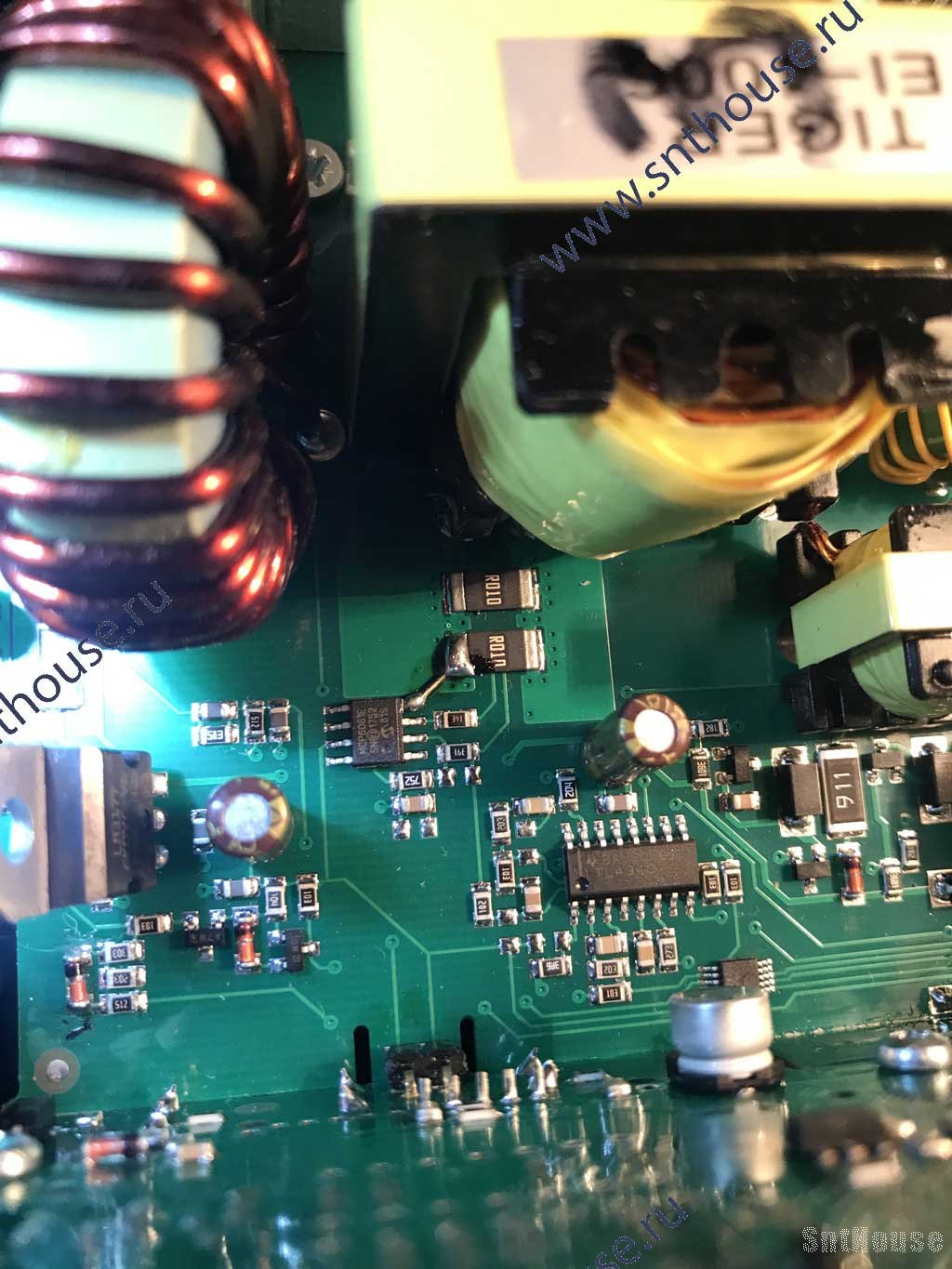

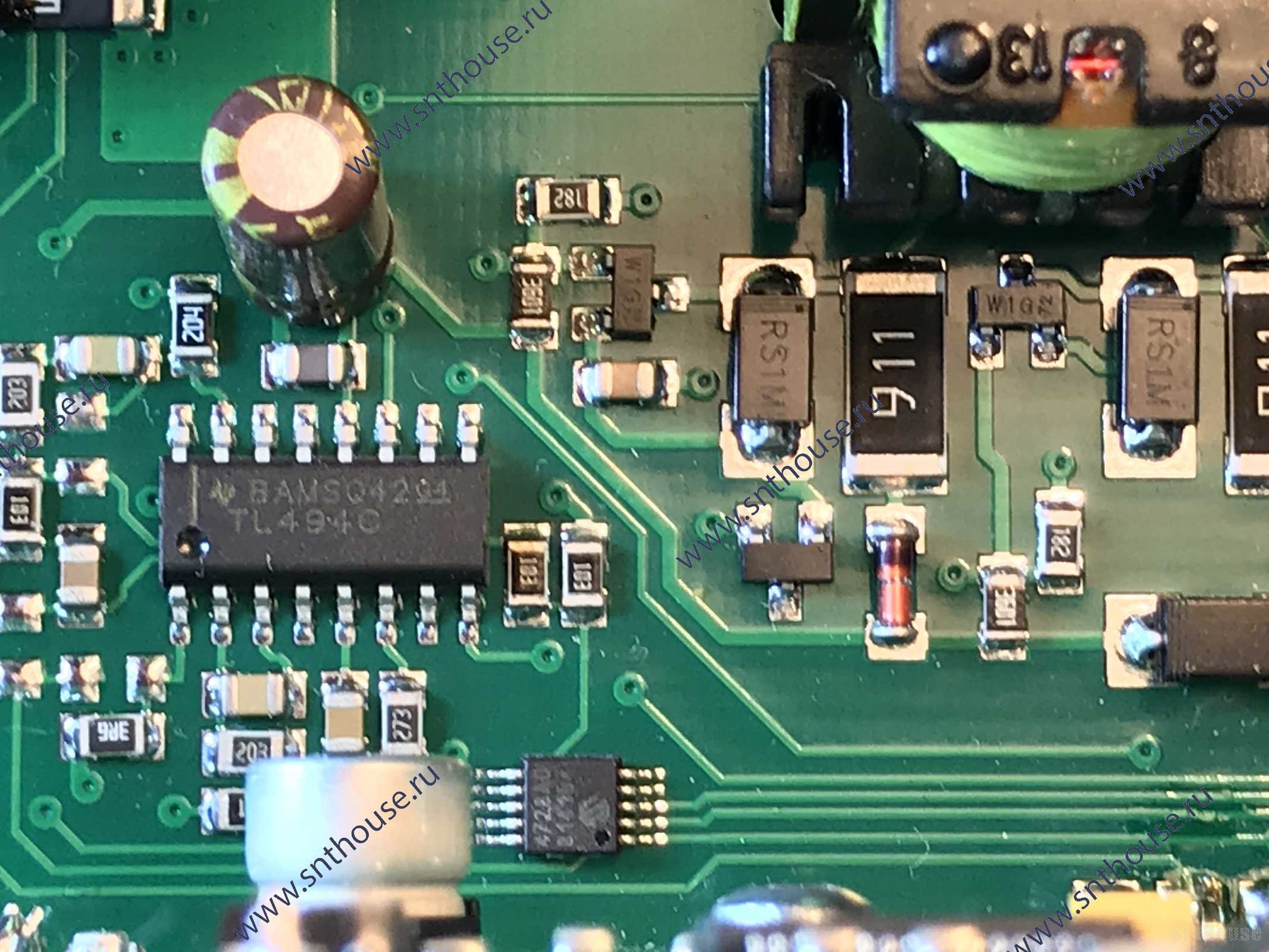

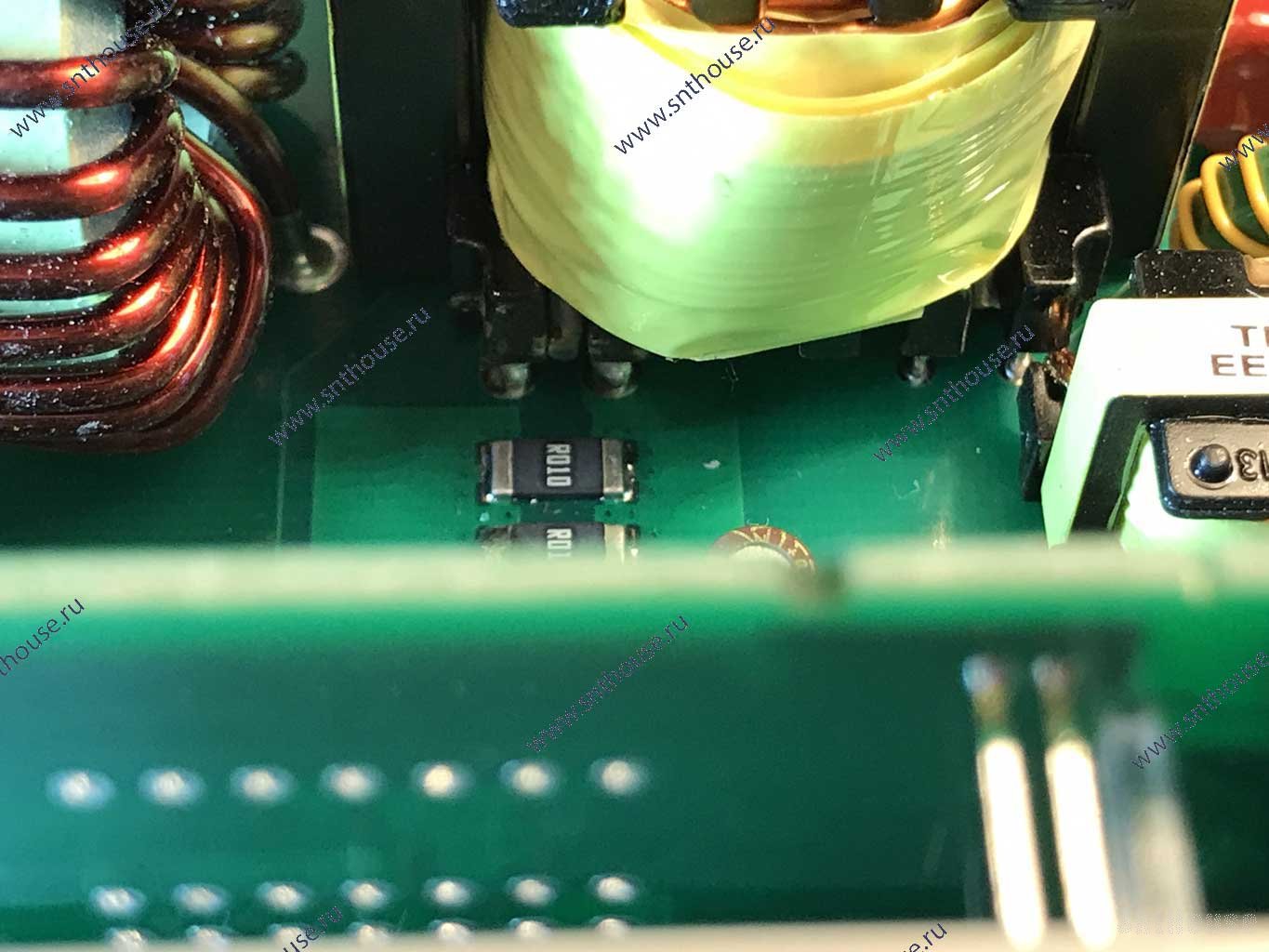

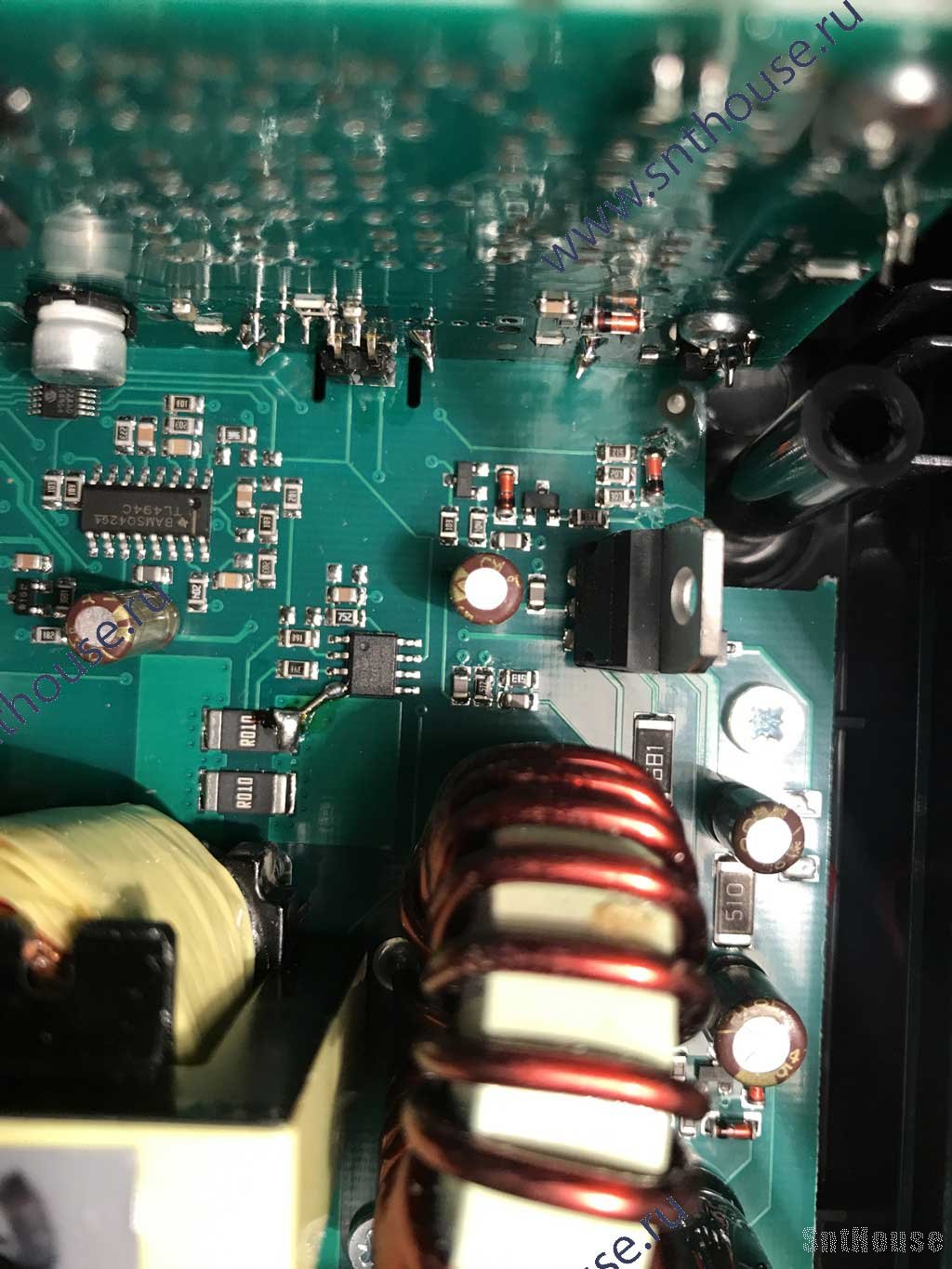

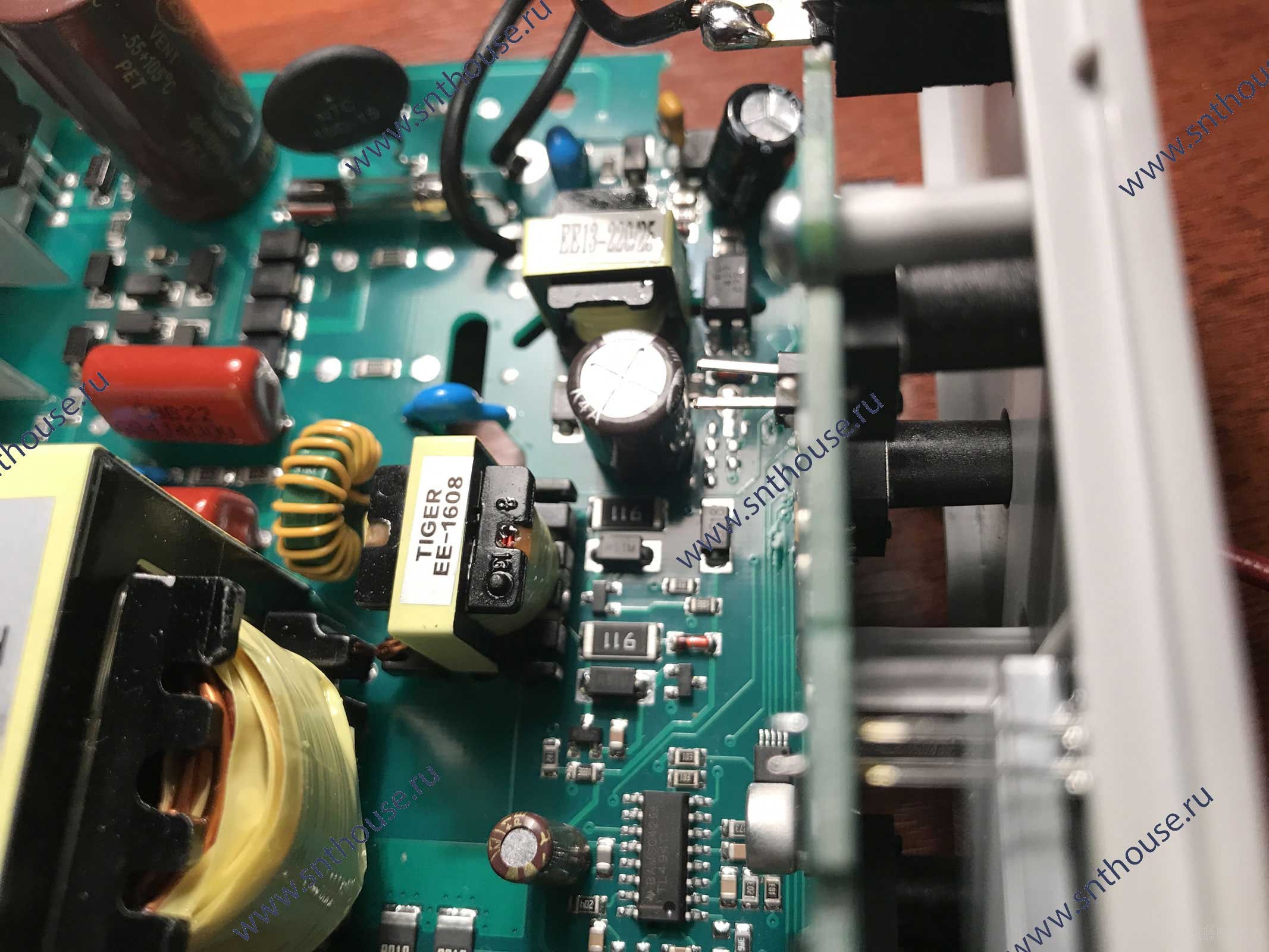

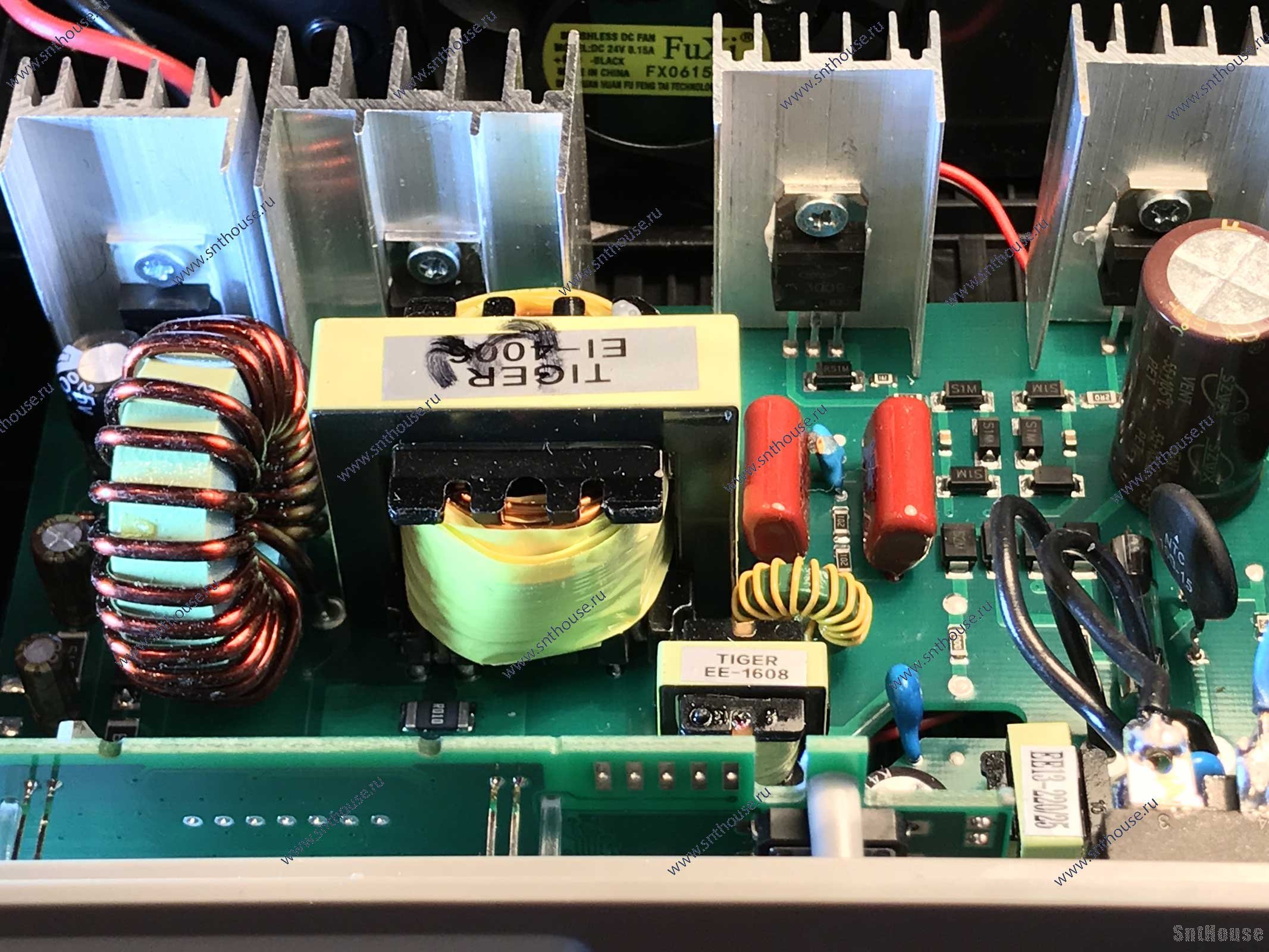

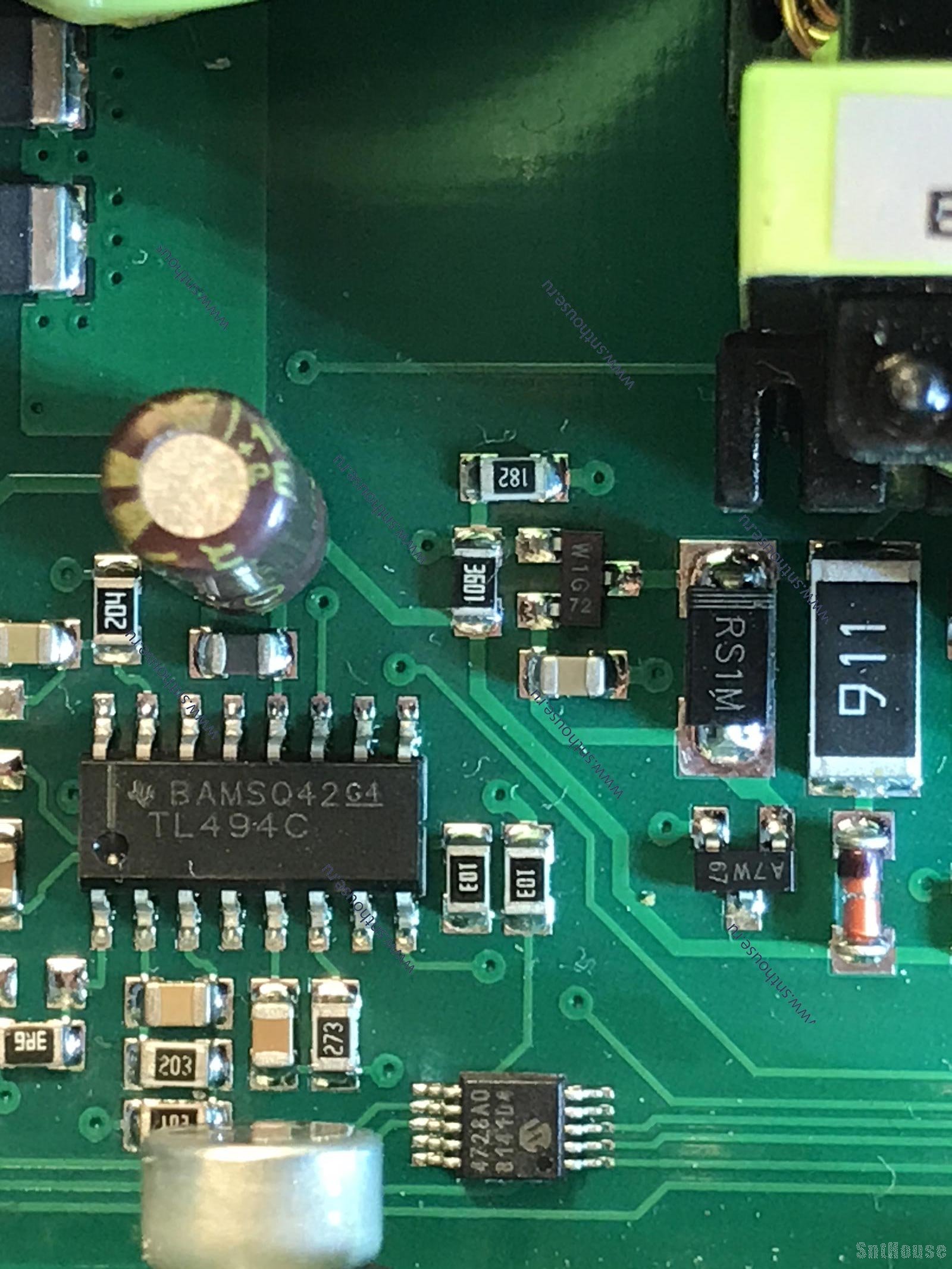

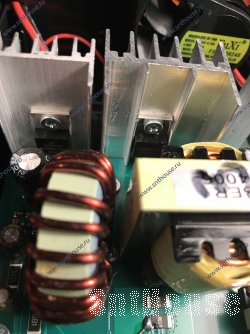

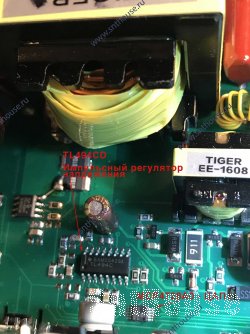

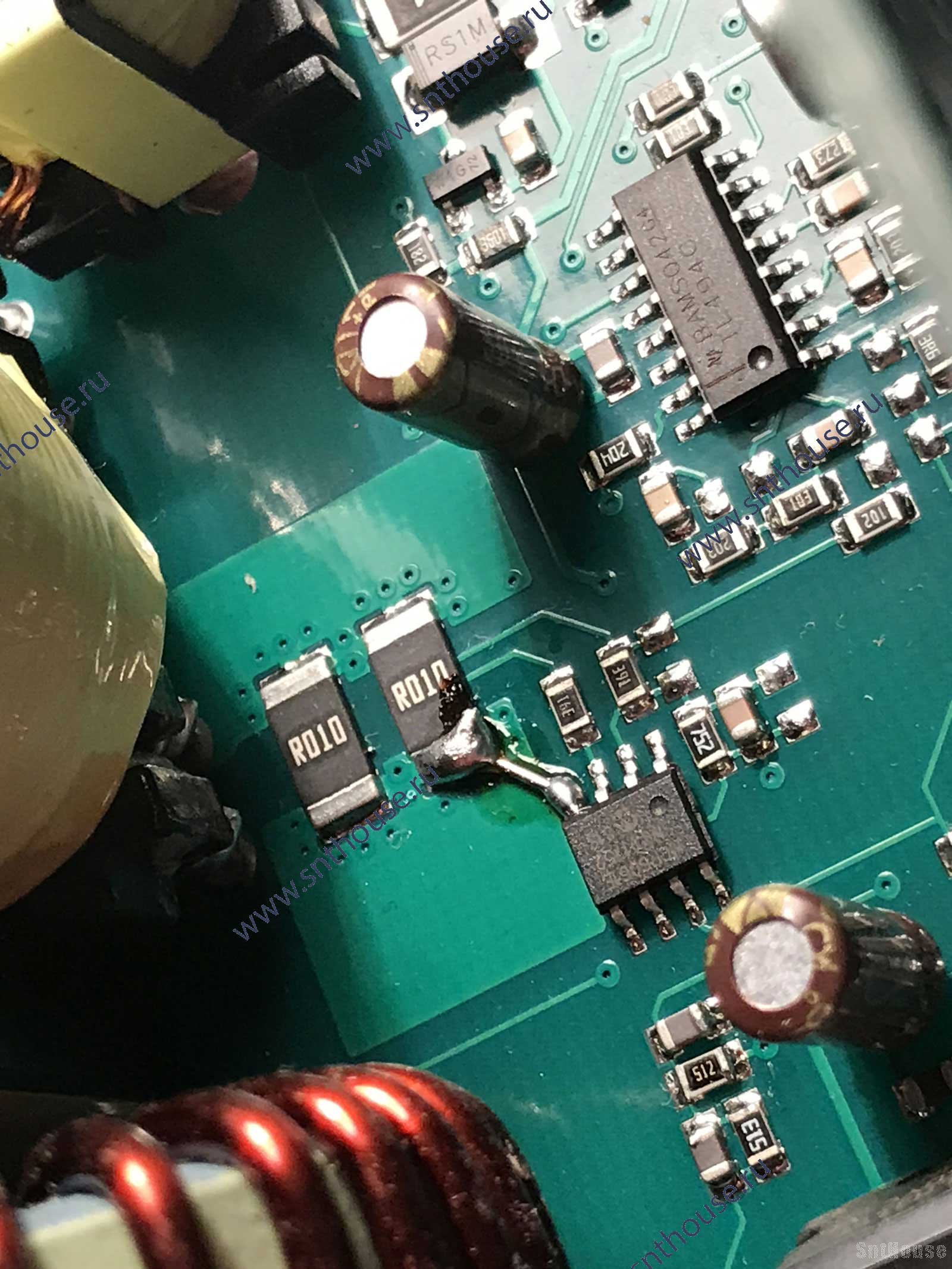

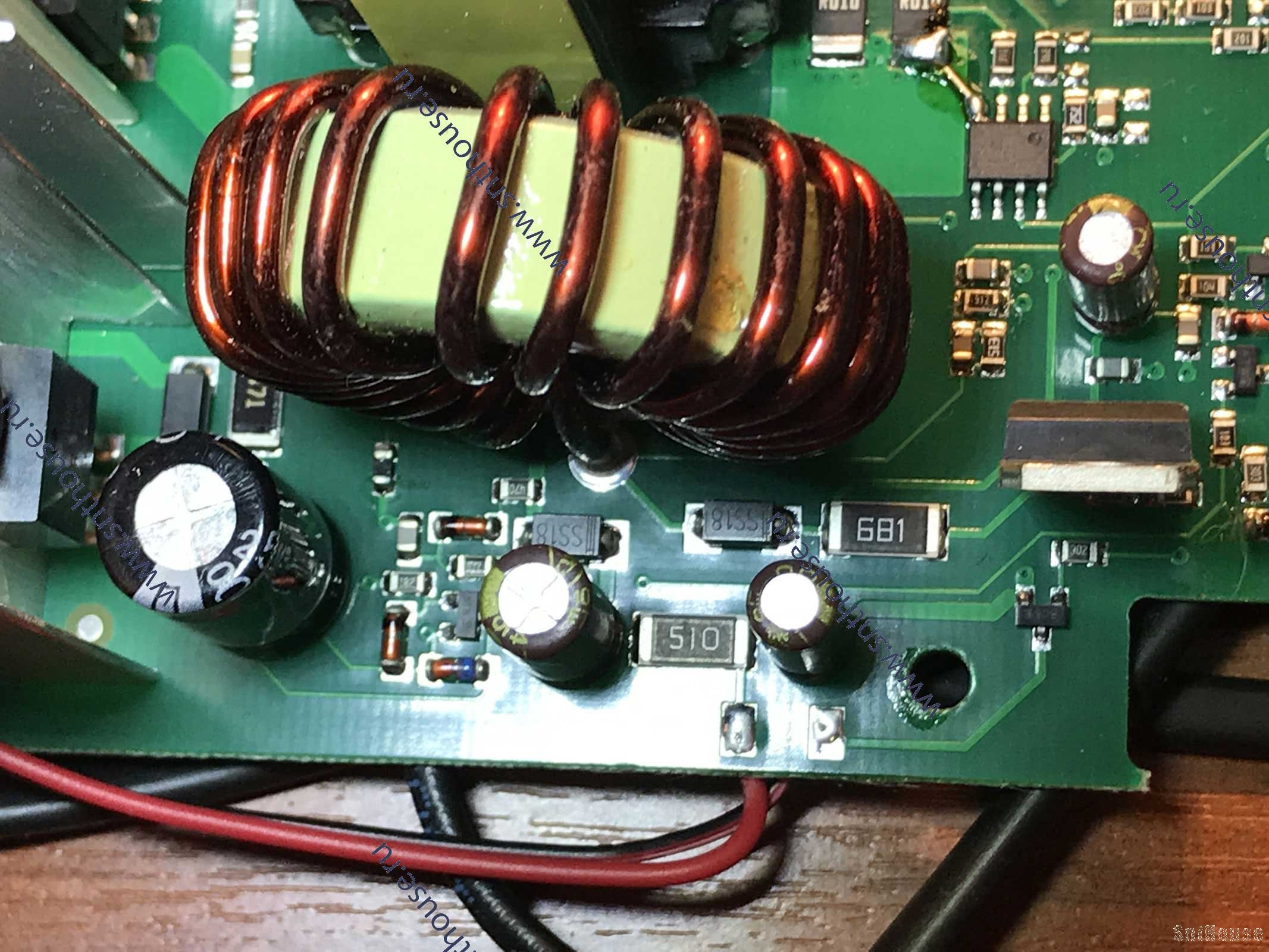

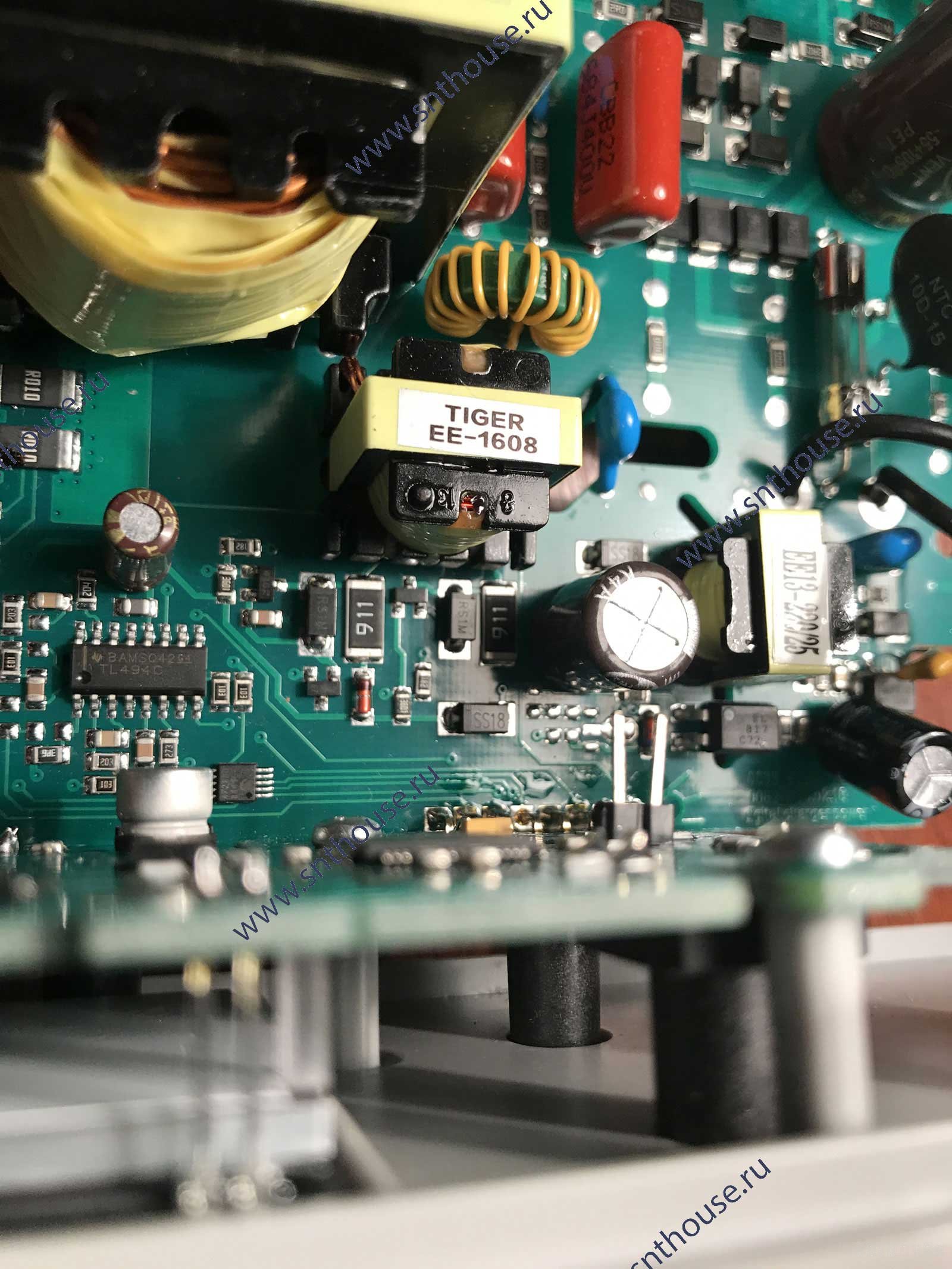

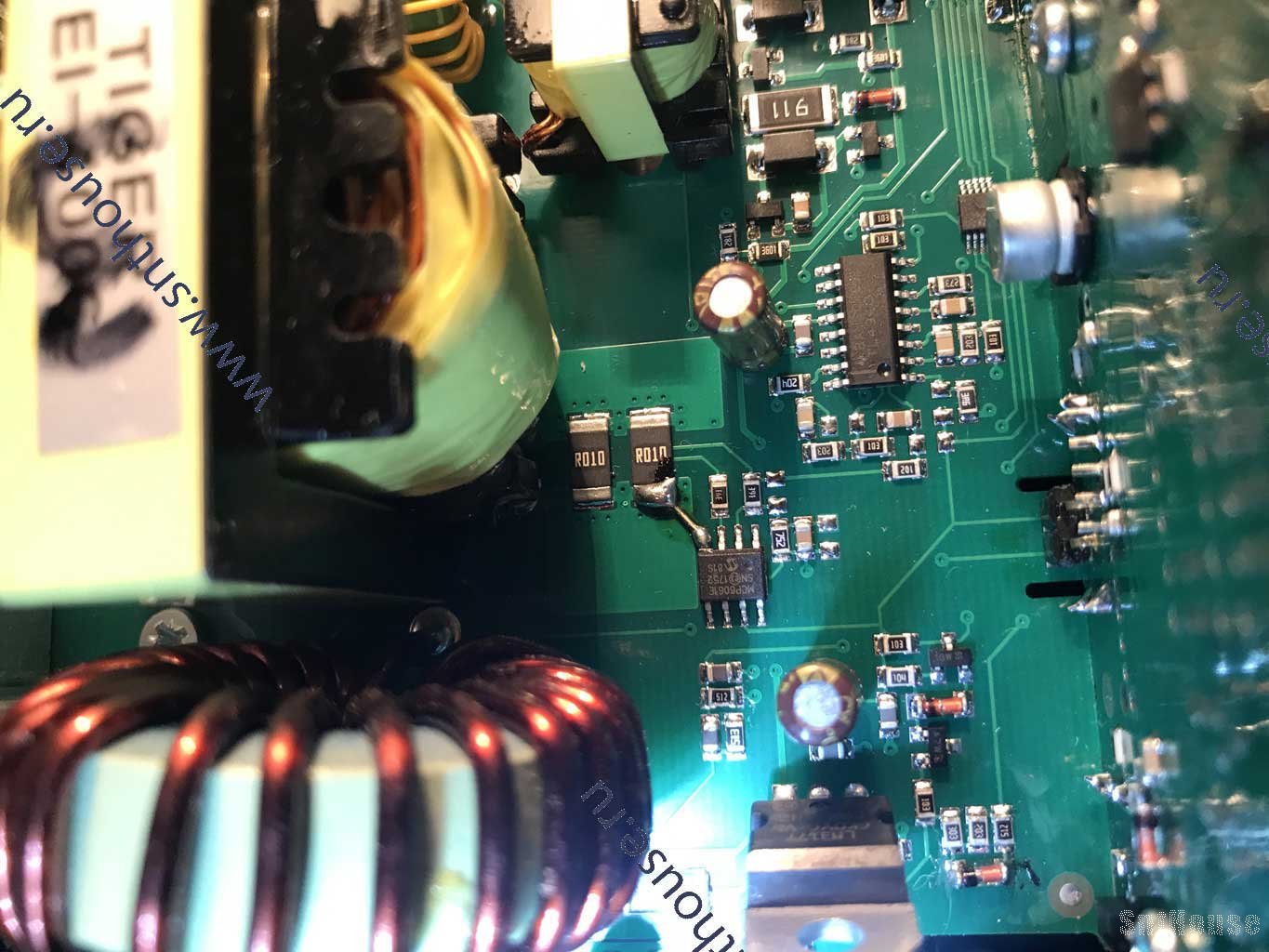

"Центральная" часть печатной платы:
Некоторые радио элементы встречающиеся в схеме:

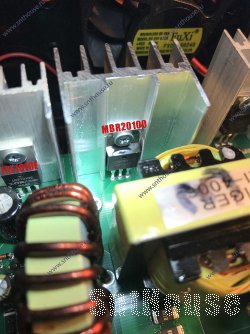

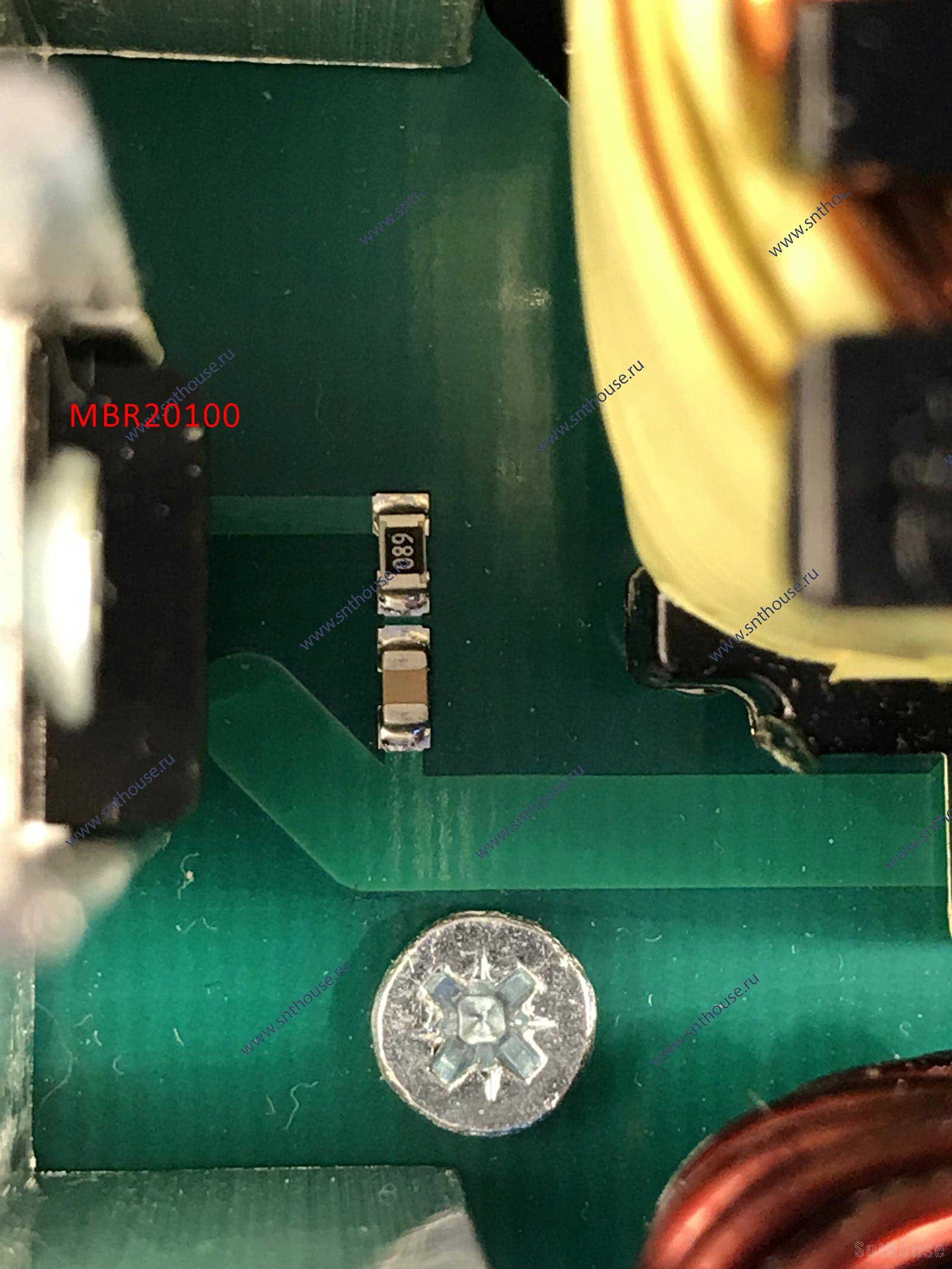

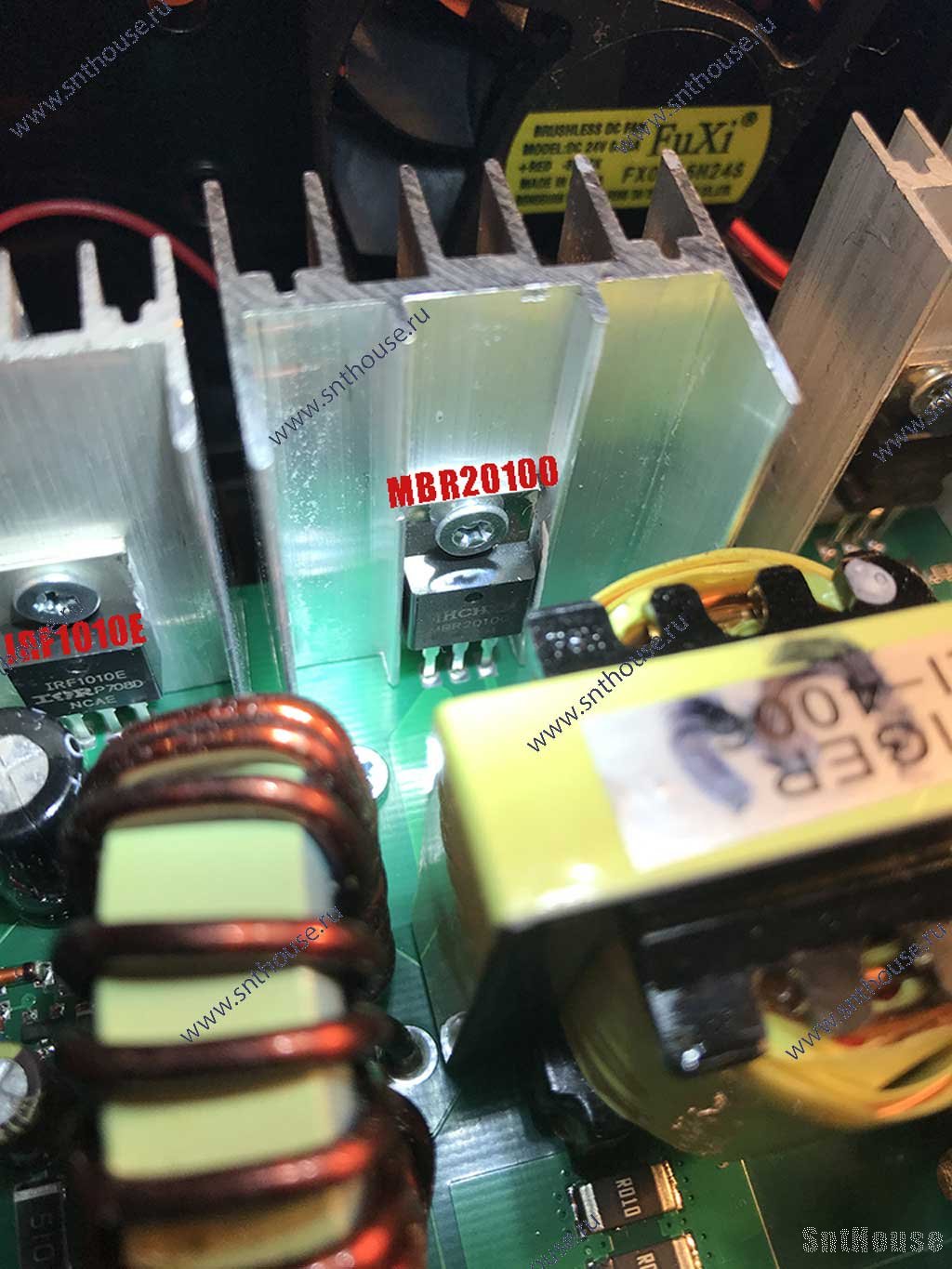

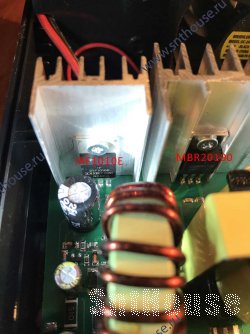

MBR20100 - диод Шоттки, 2х10А, 100В, общий катод [TO-220AB]

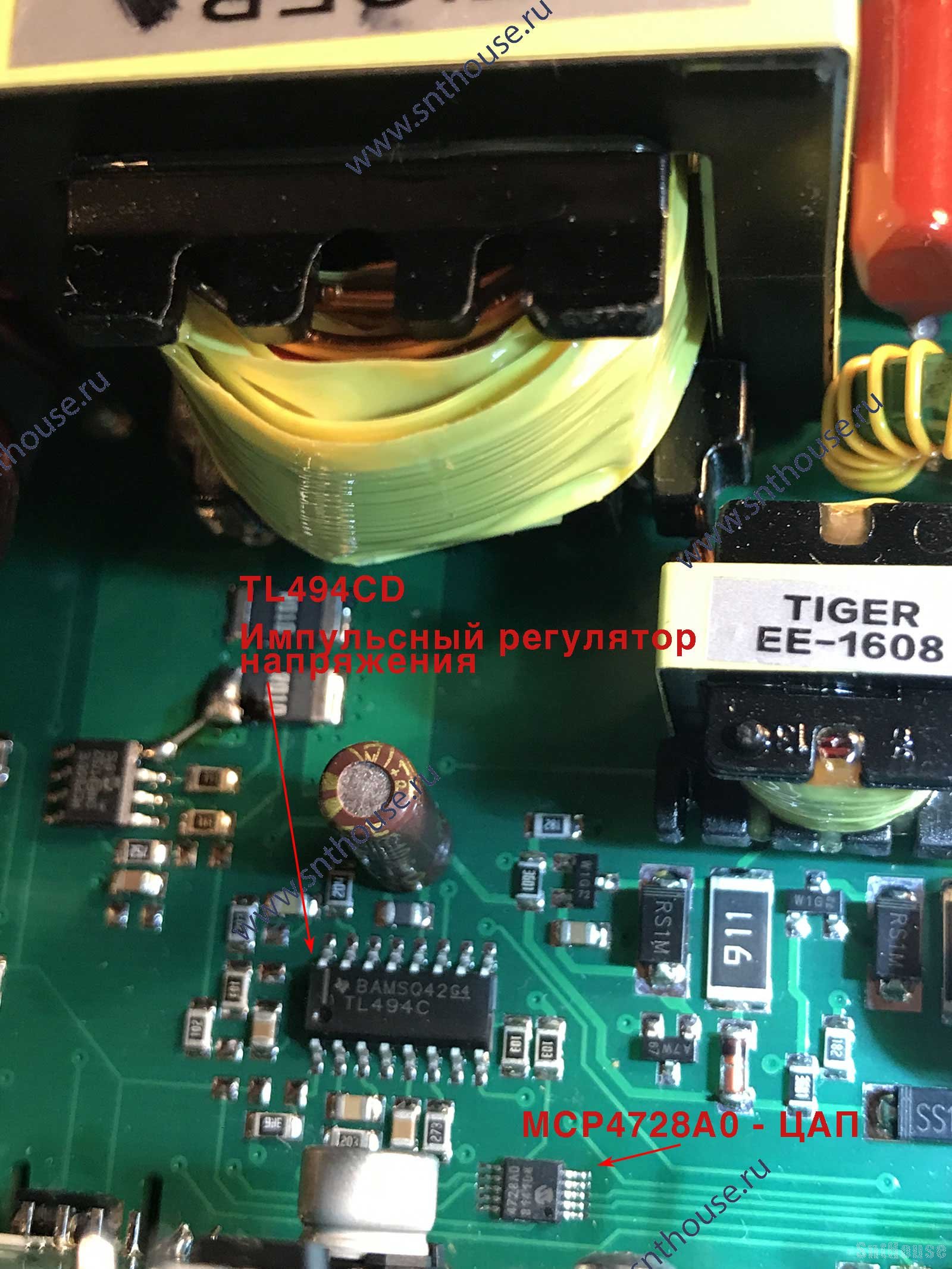

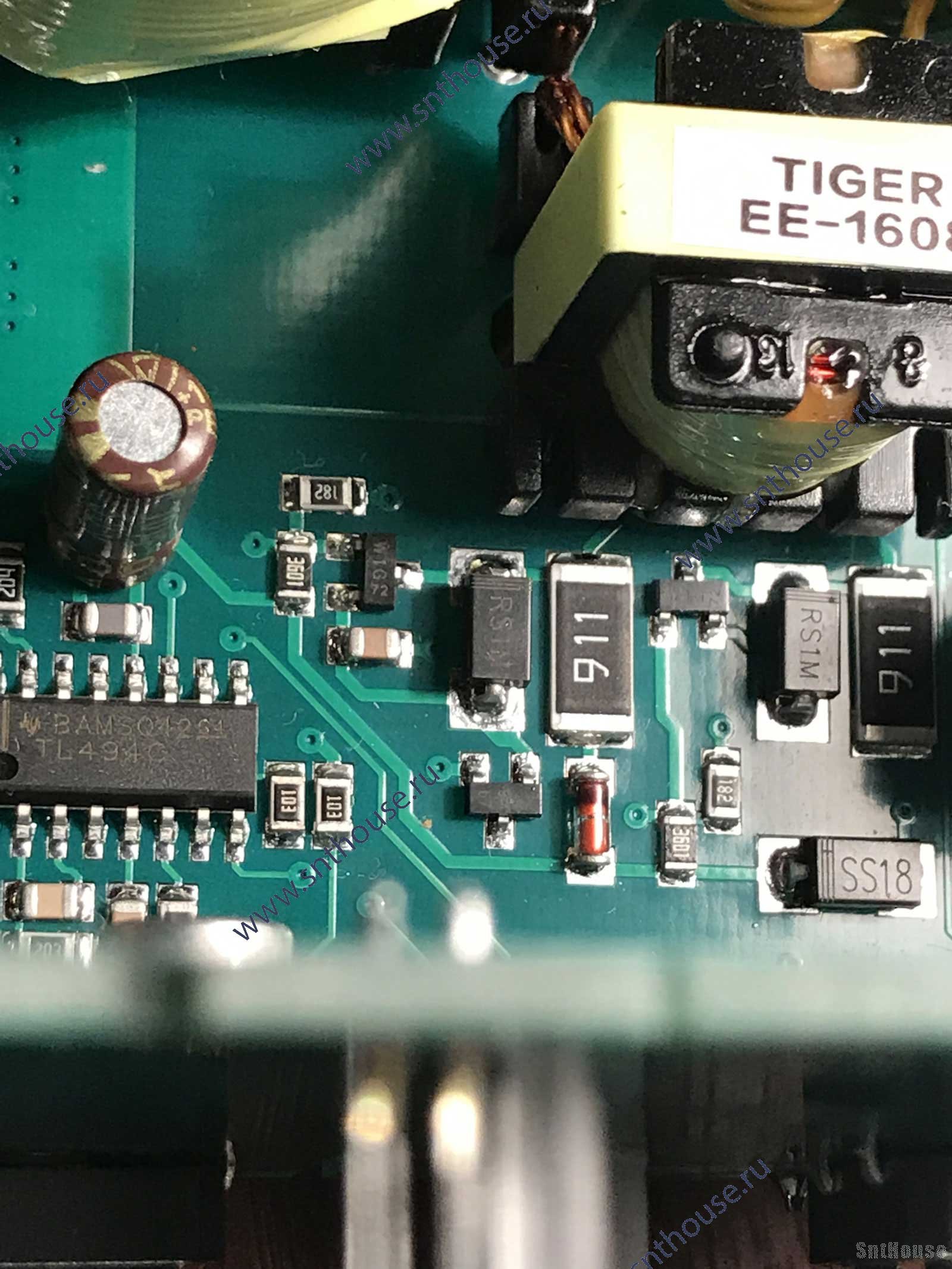

TL494C - импульсный регулятор напряжения
MCP4728A0 814104 - ЦАП
A7W
3

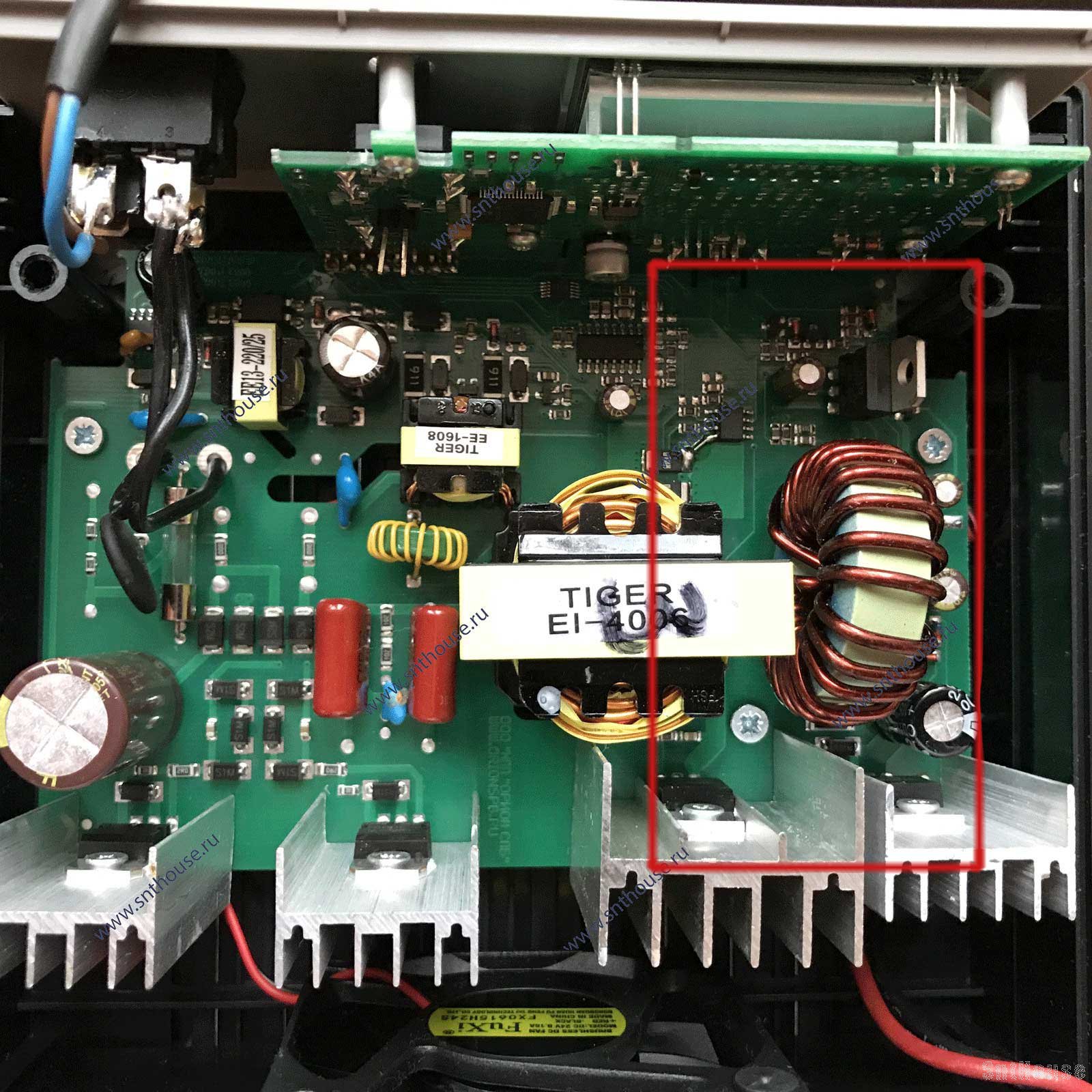

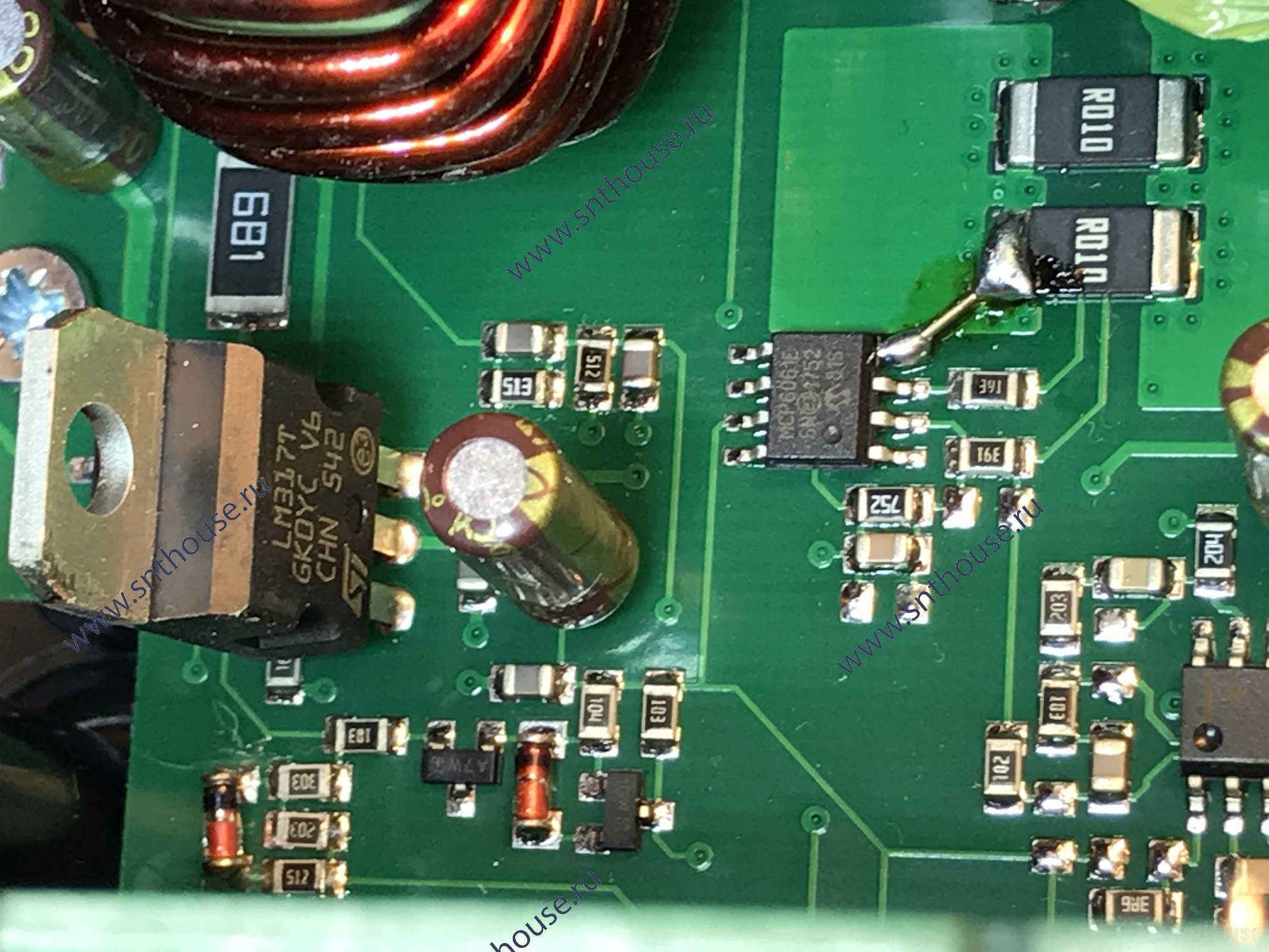

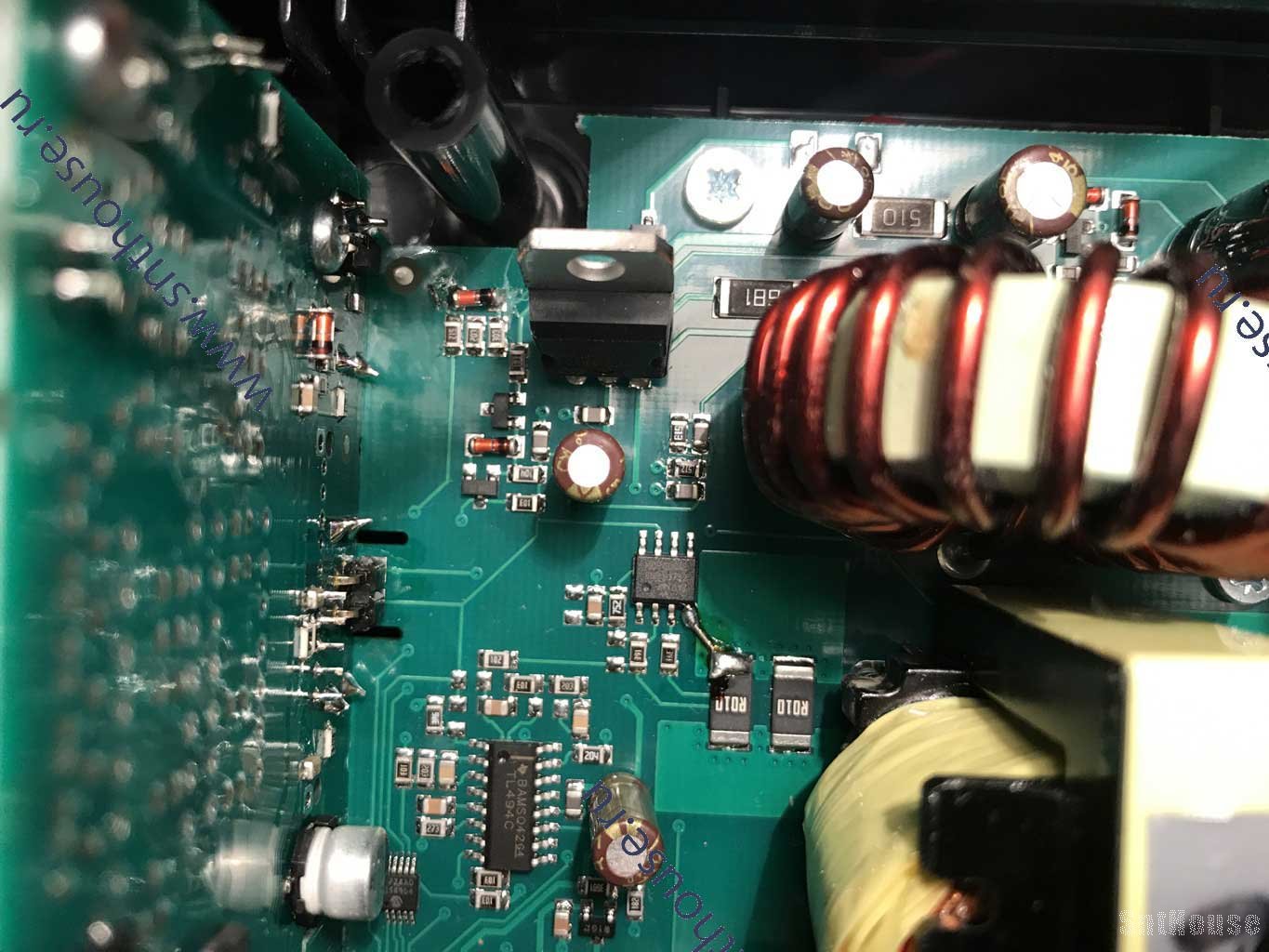

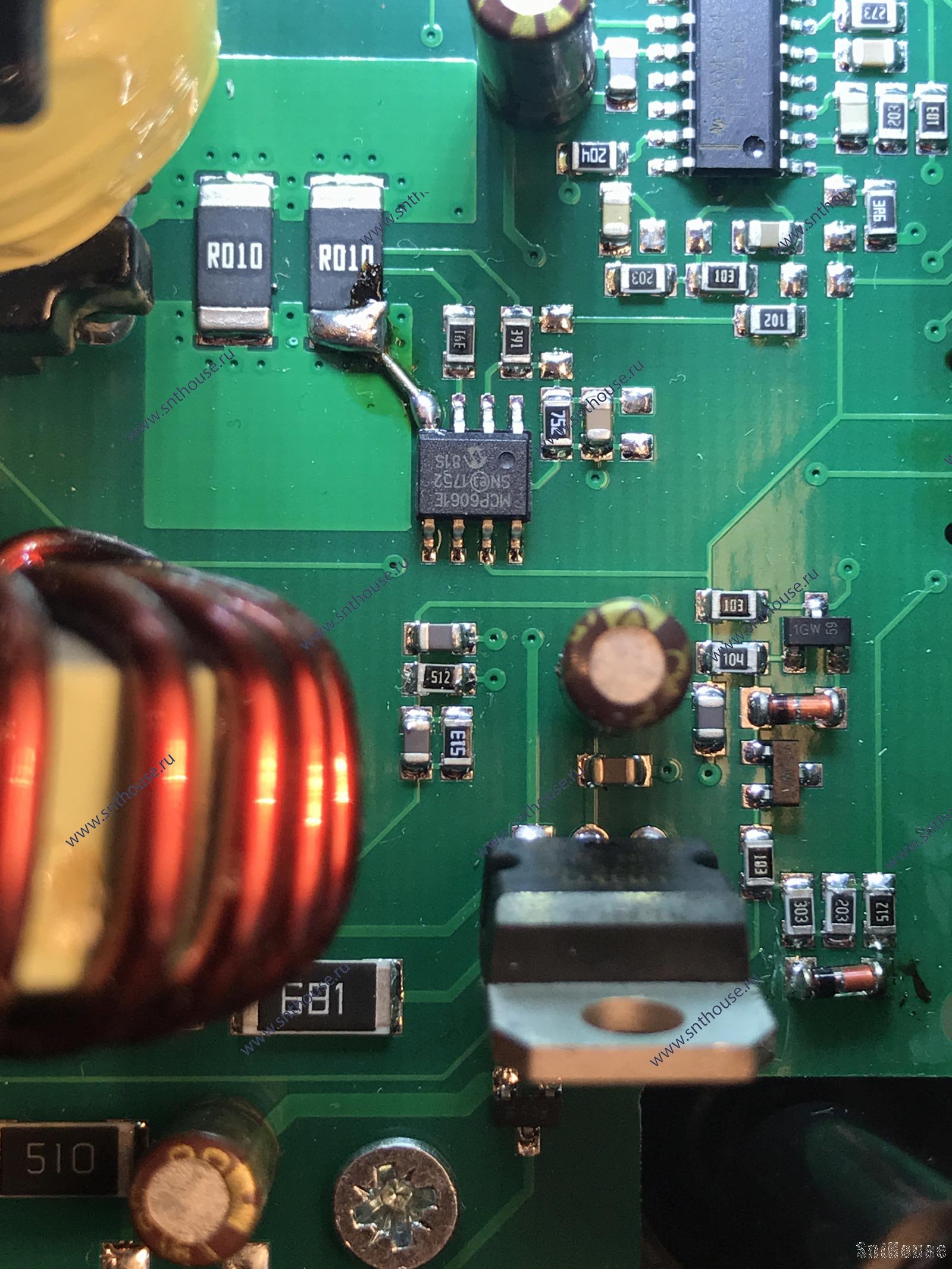

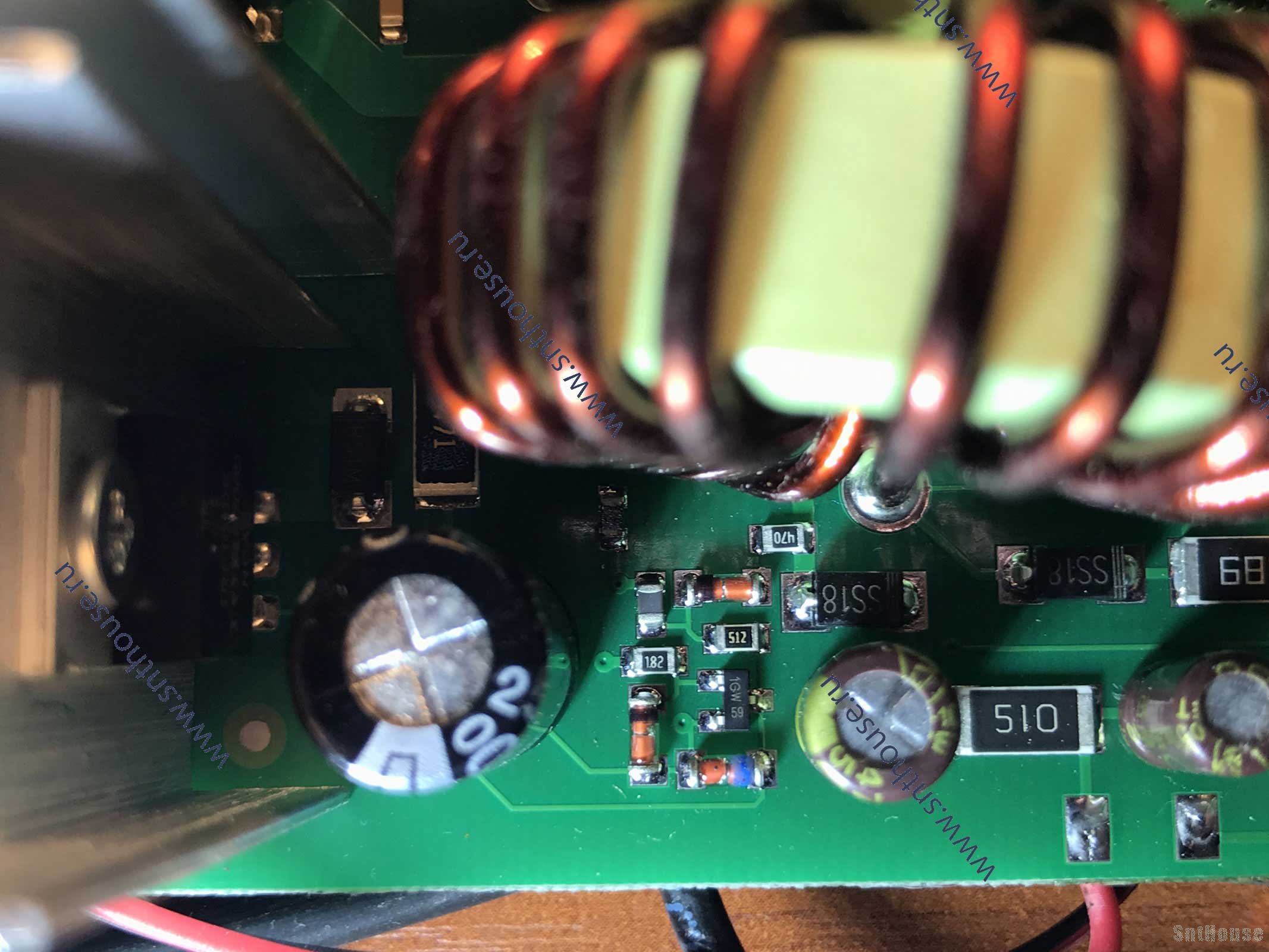

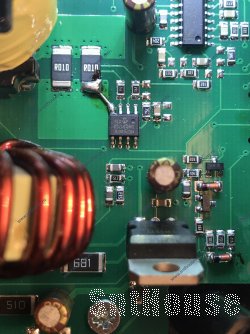

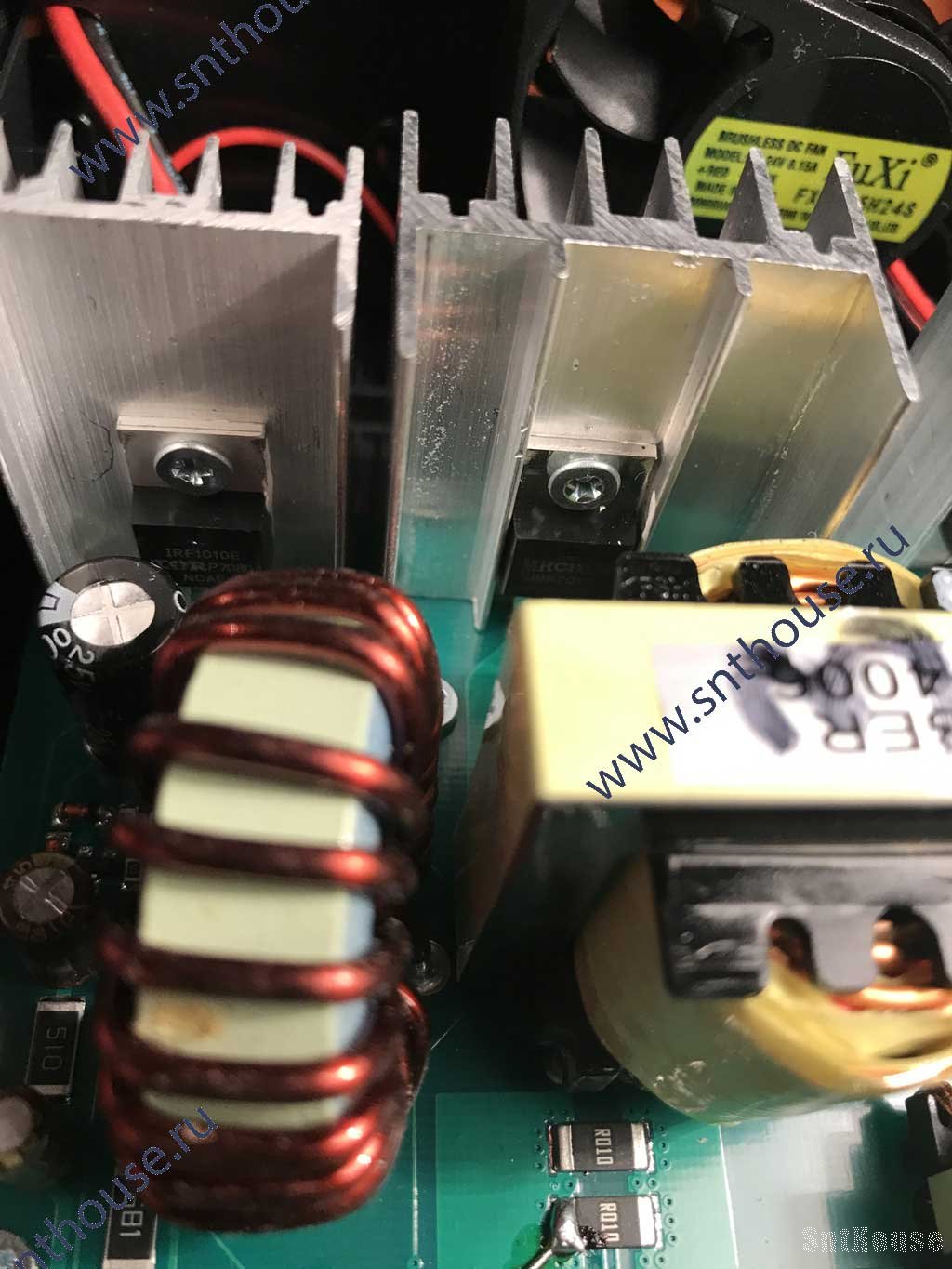

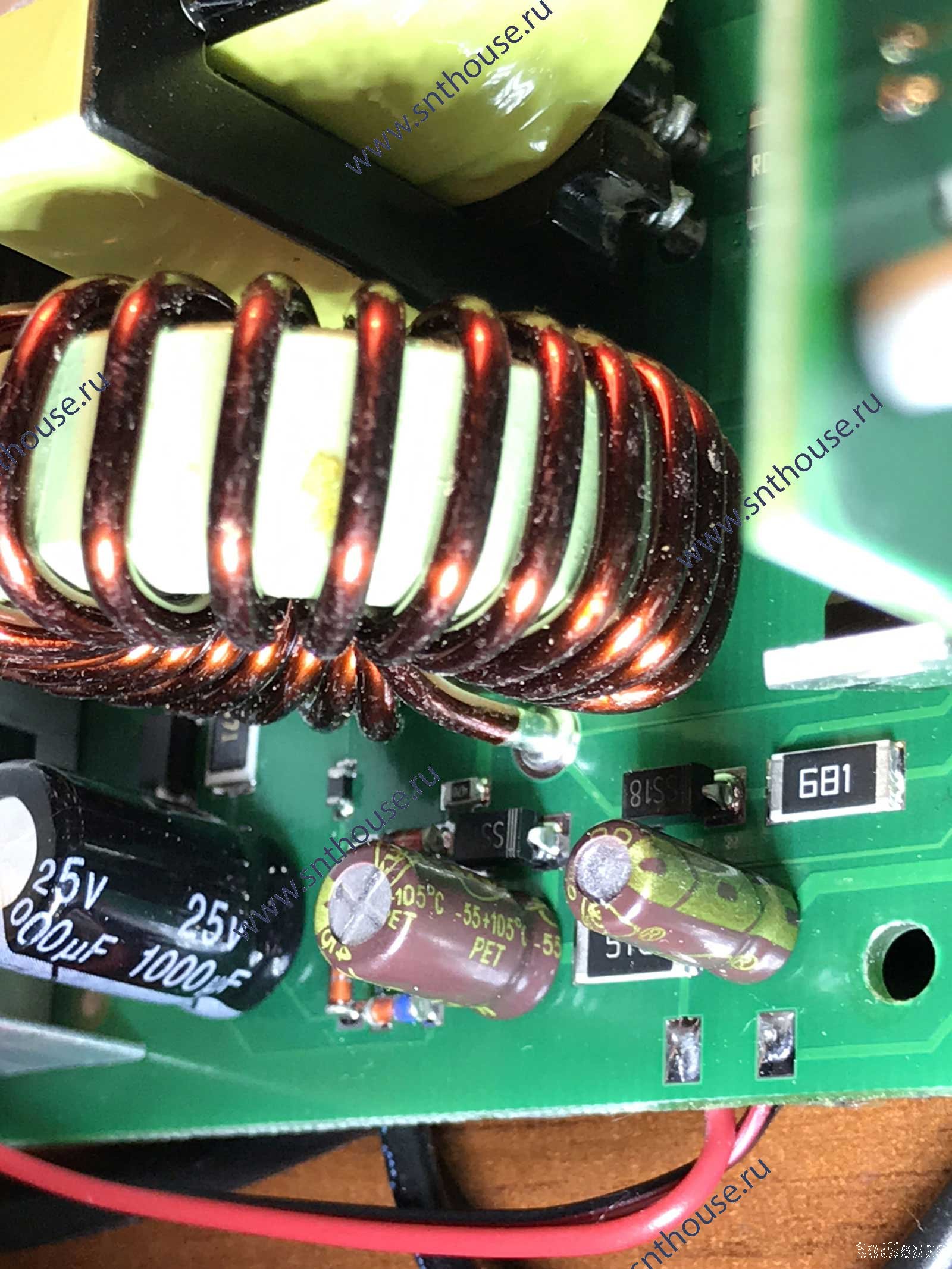

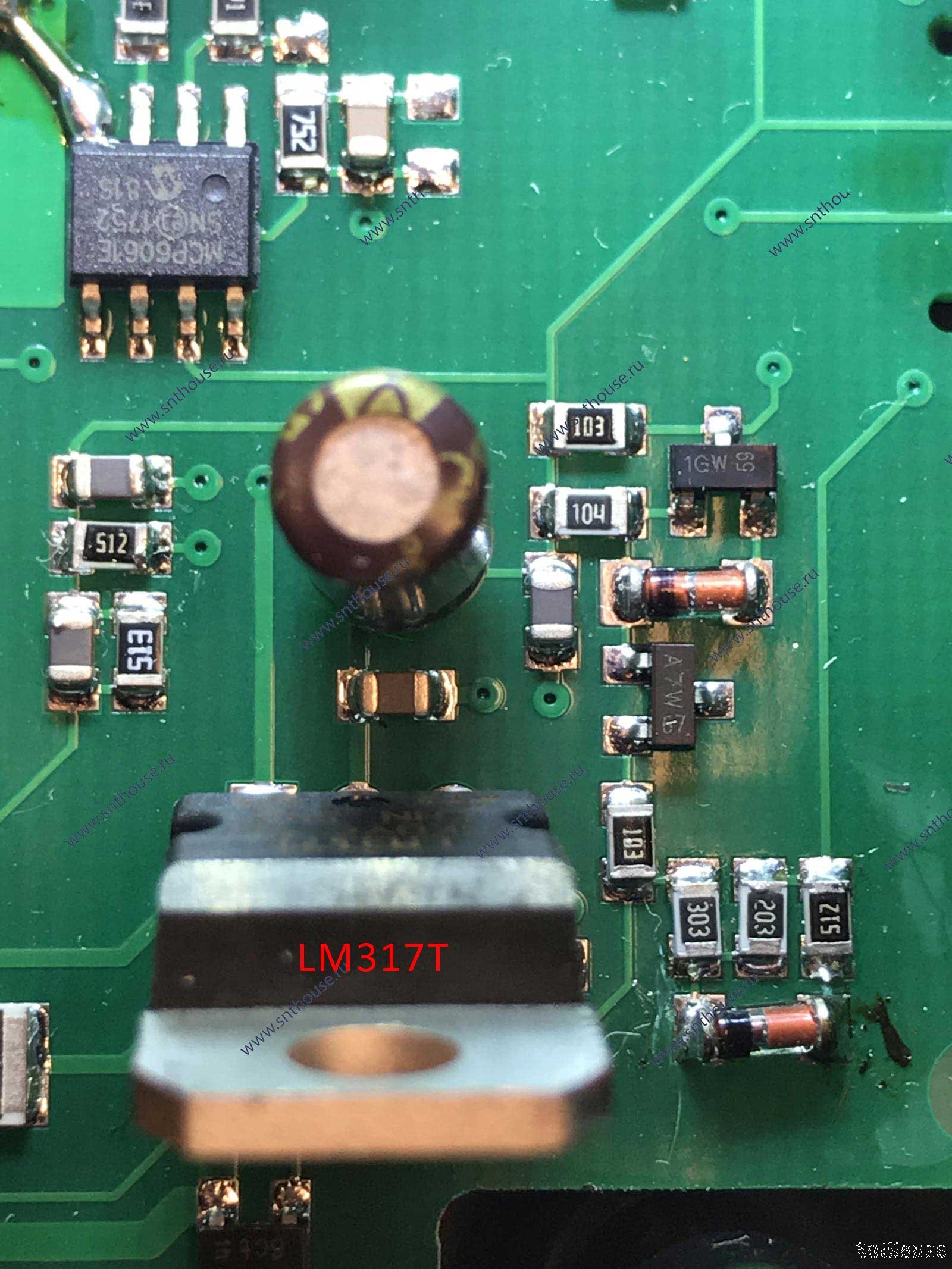

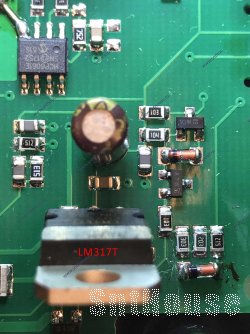

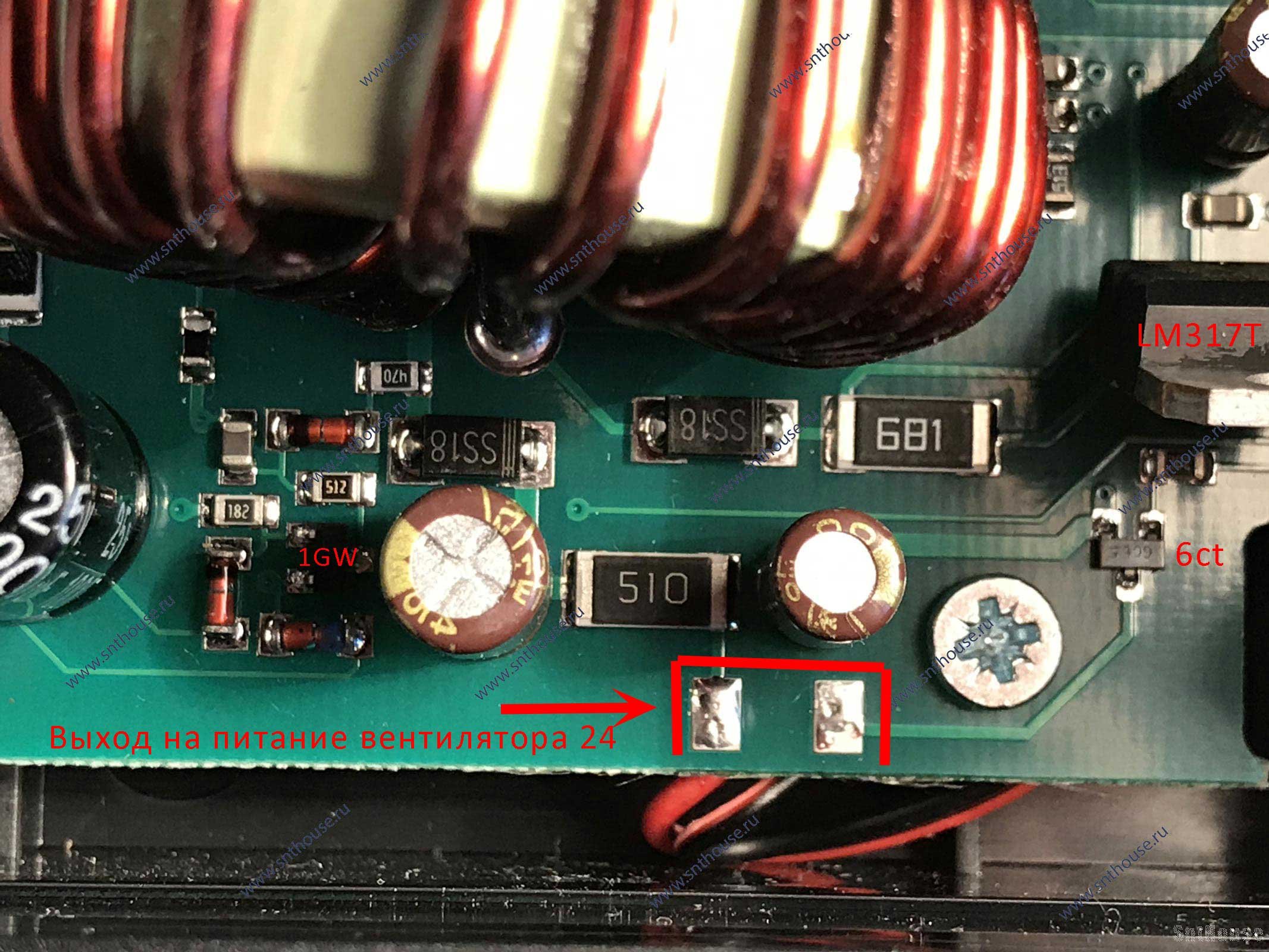

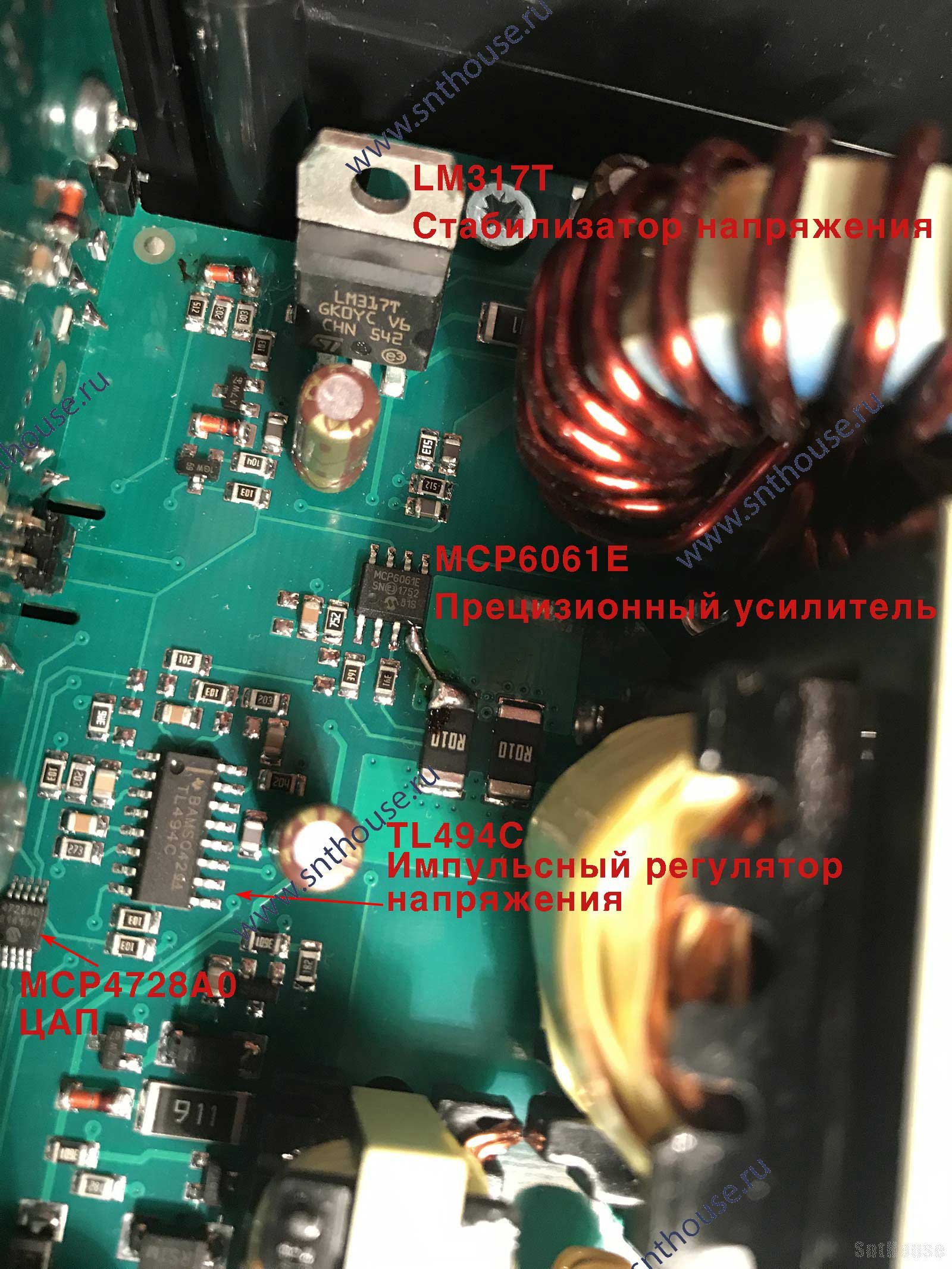

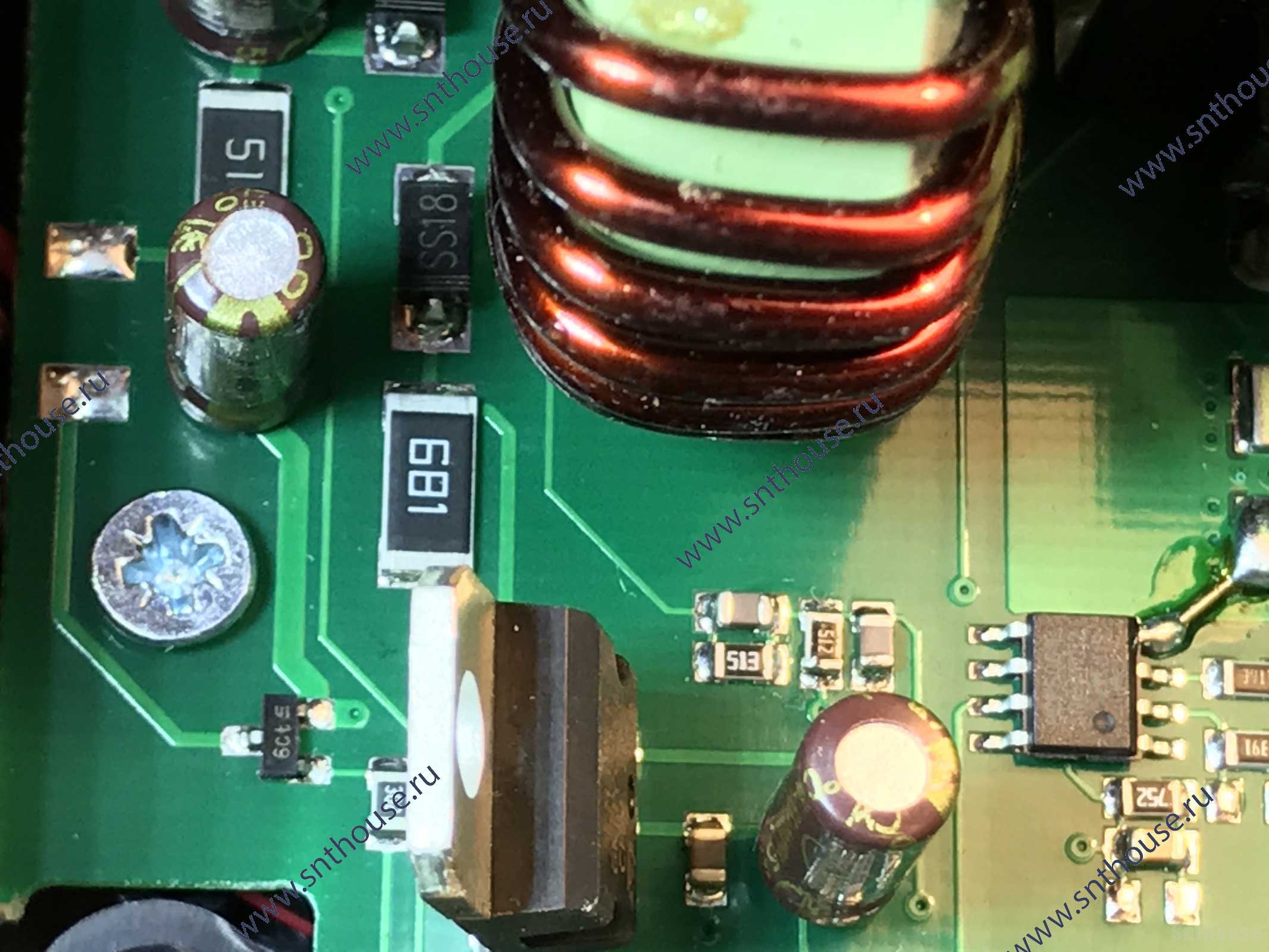

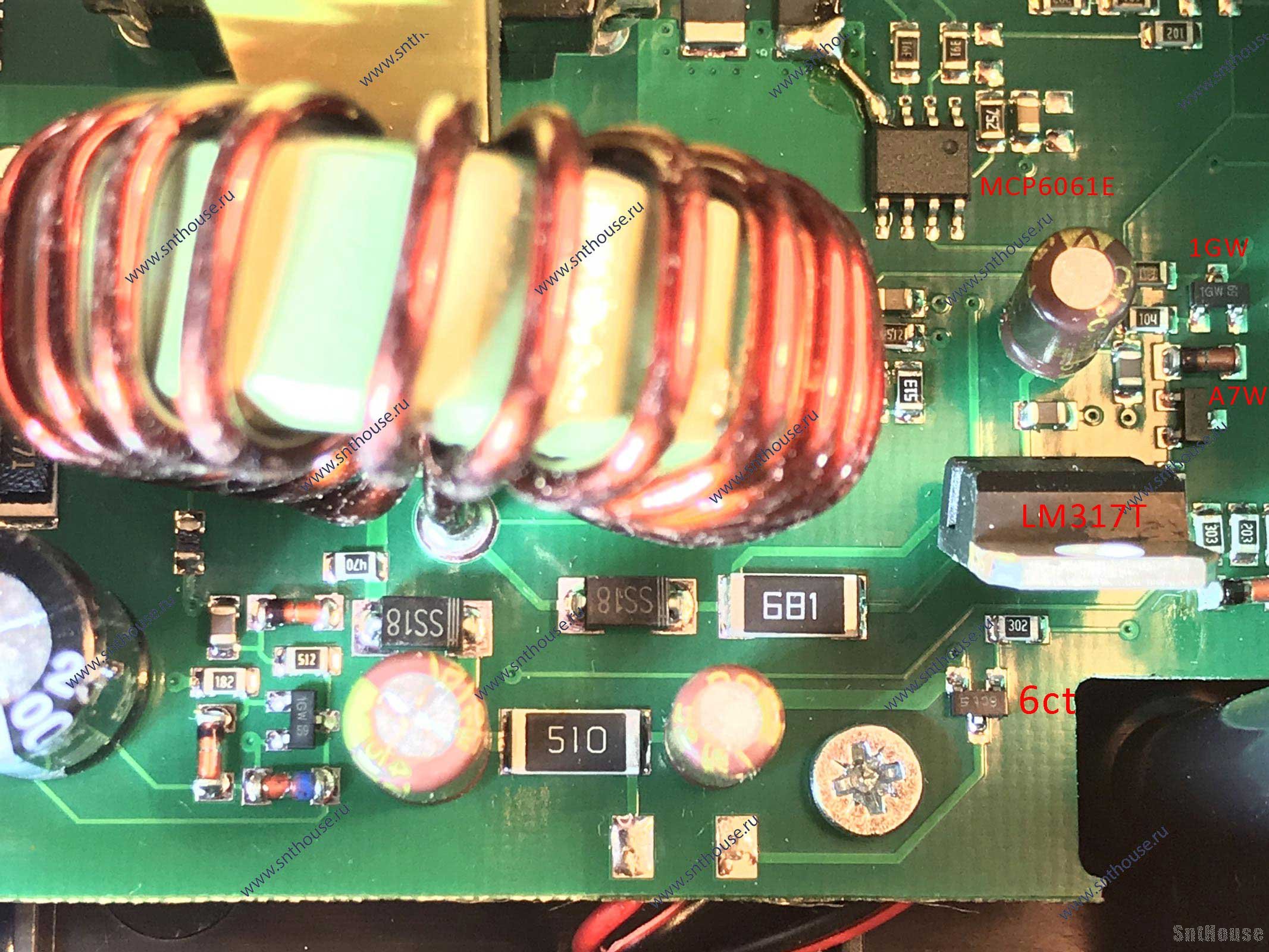

"Правая часть" печатной платы
Некоторые радио элементы встречающиеся в схеме:

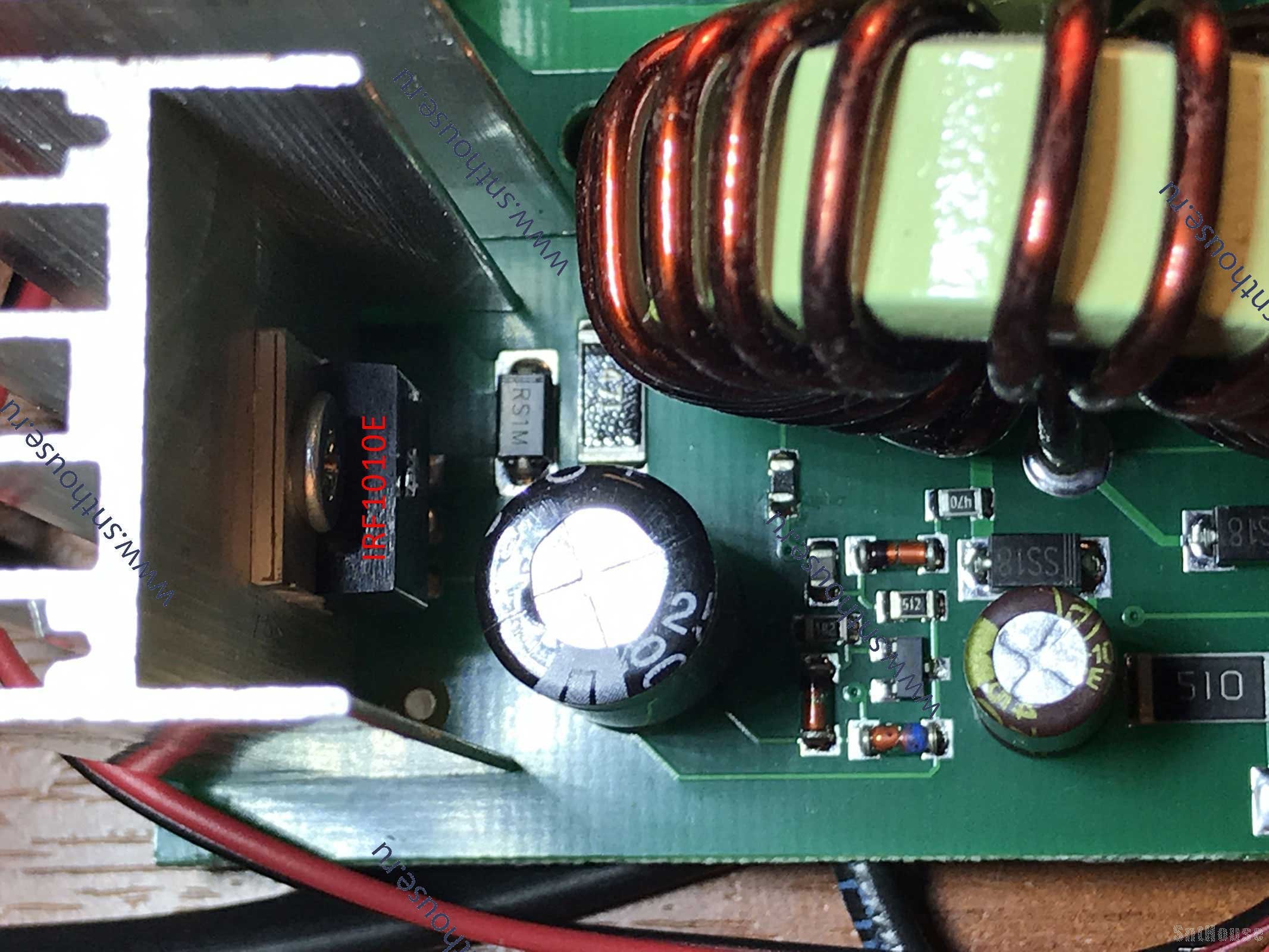

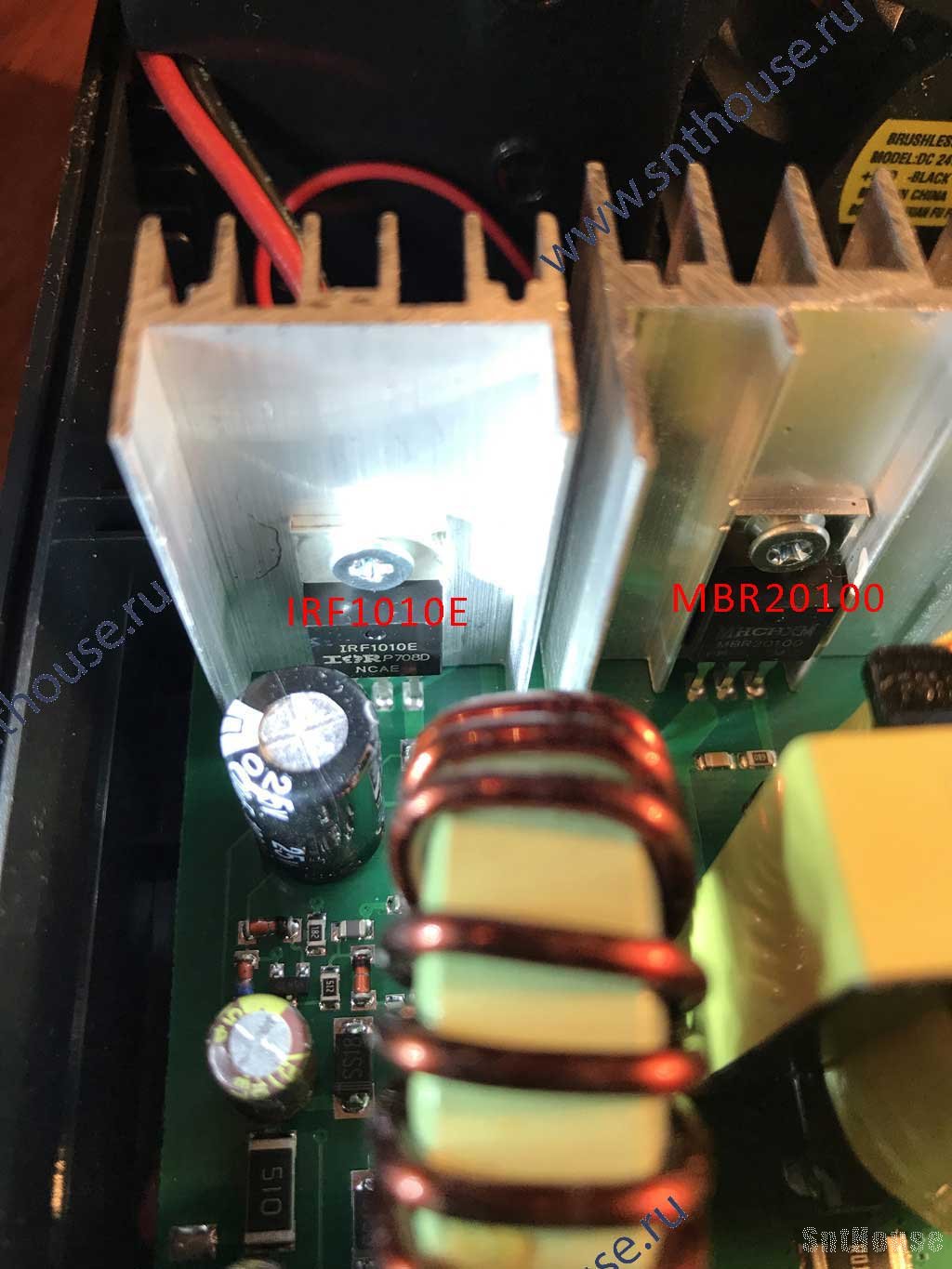

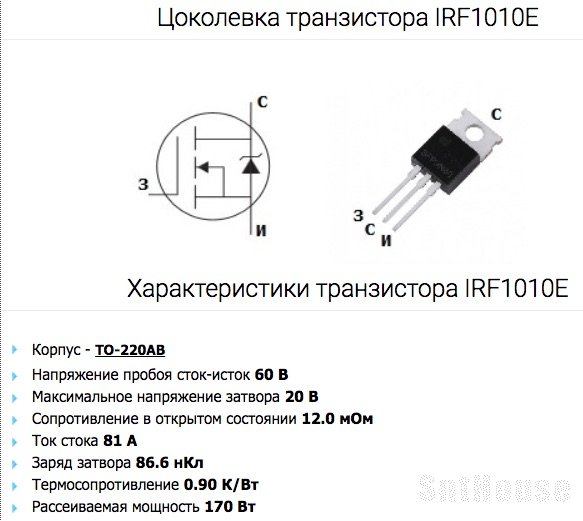

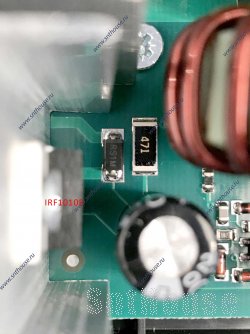

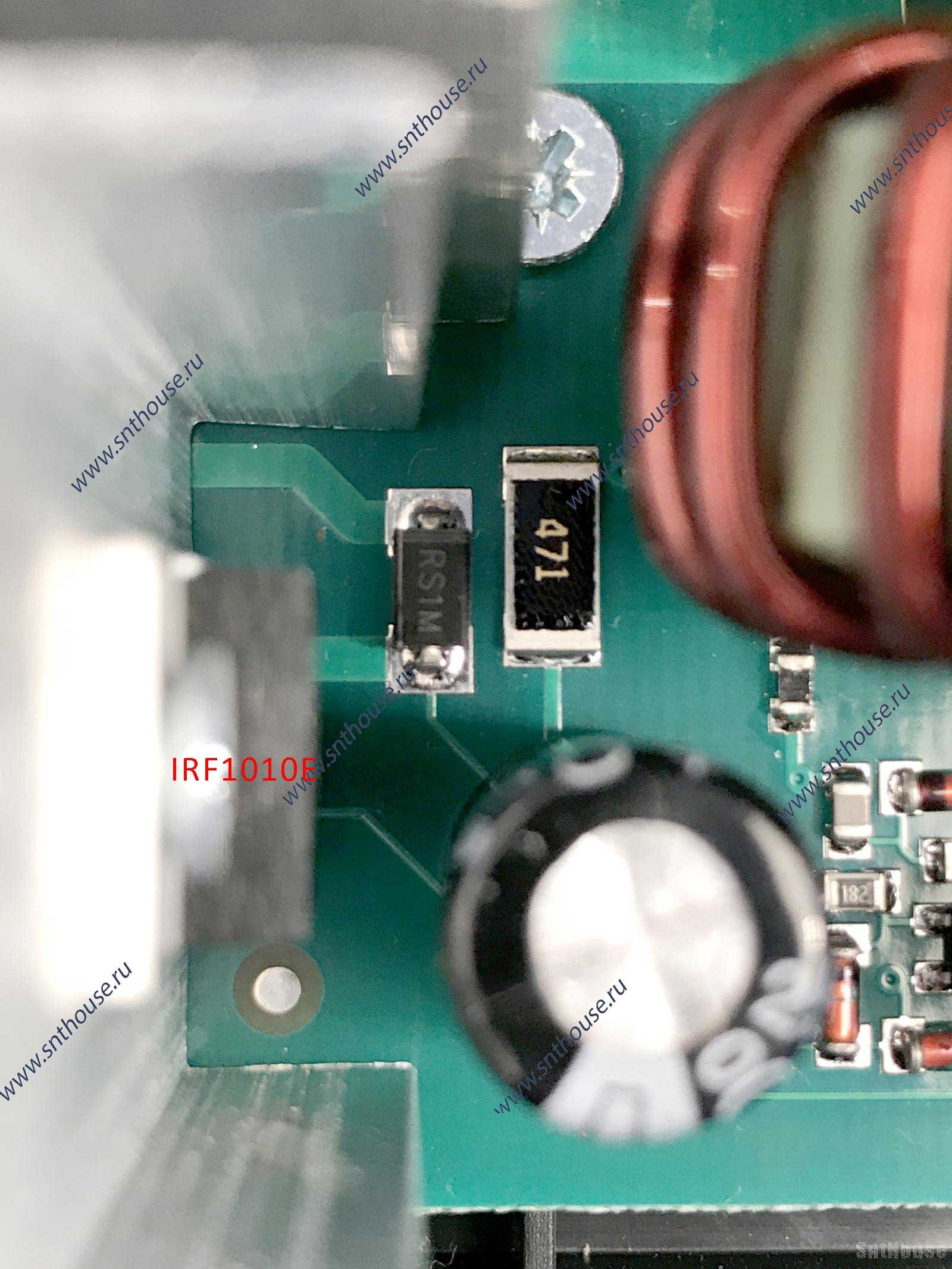

IRF1010E - транзистор, N-канал 60В 79 А [TO-220AB]

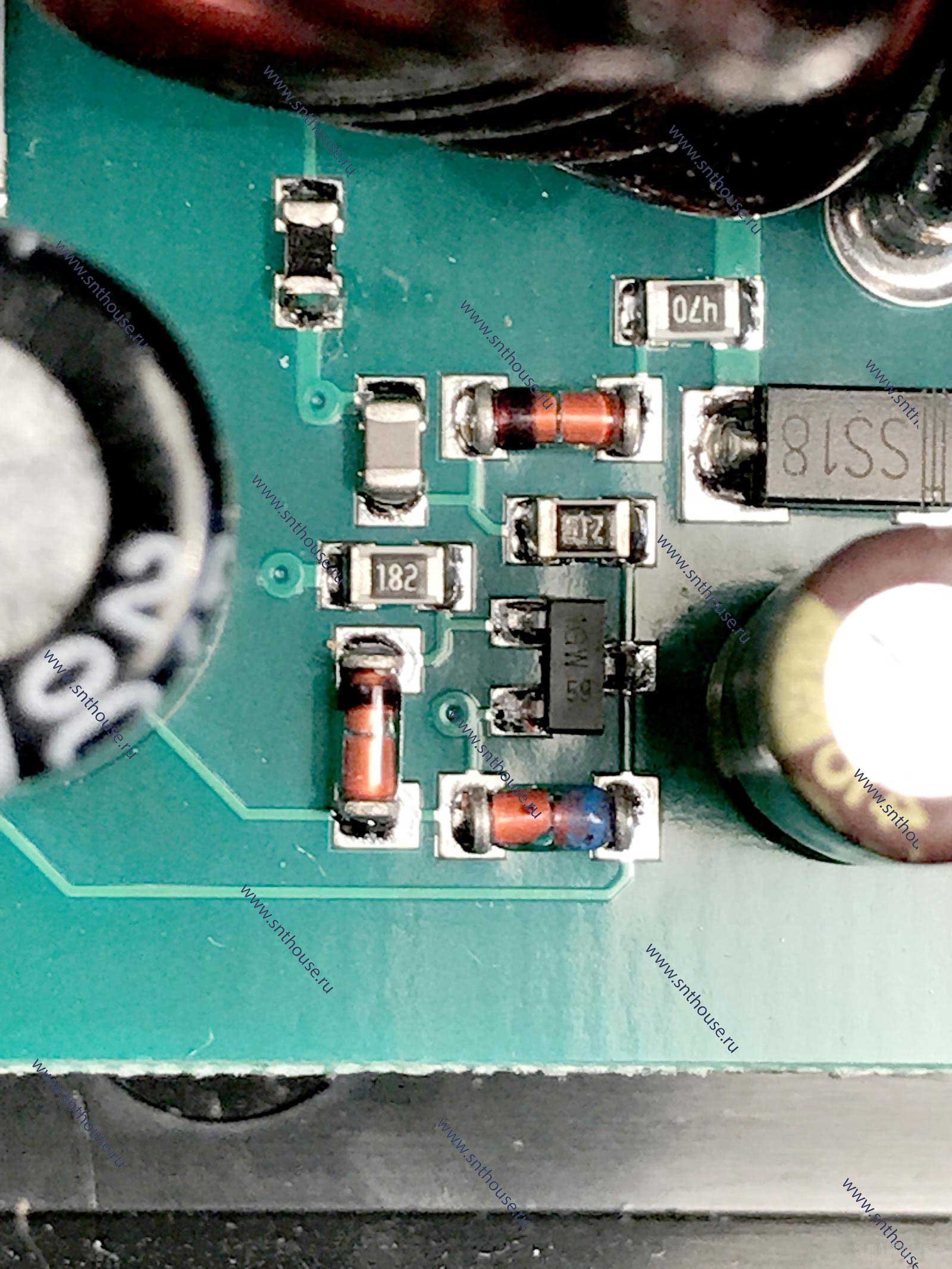

1GW - NPN транзистор SOT-23; BC847C
6ct - NPN транзистор SOT-23; BC817

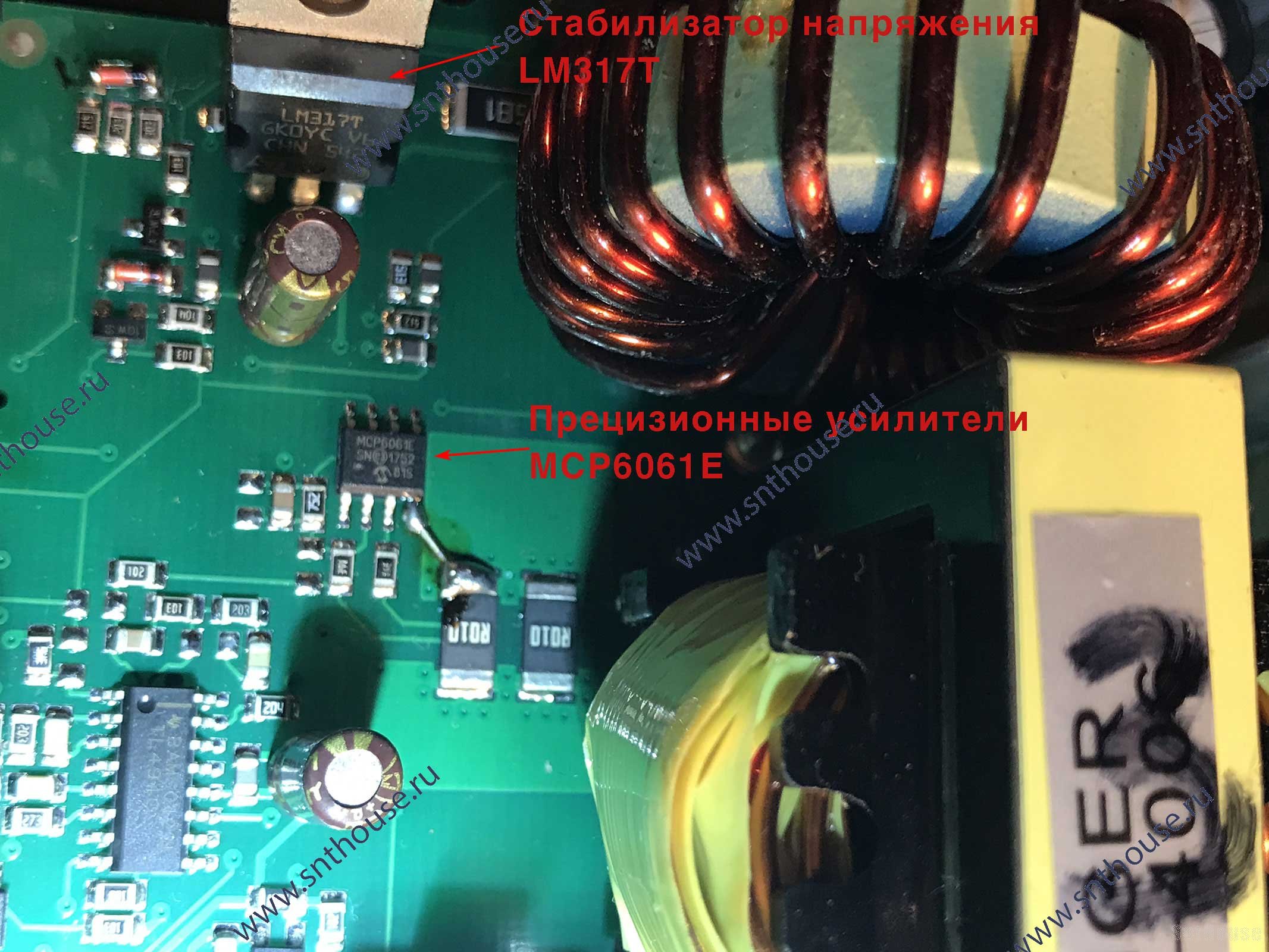

LM317T - стабилизатор напряжения регулируемый, [TO-220SG]

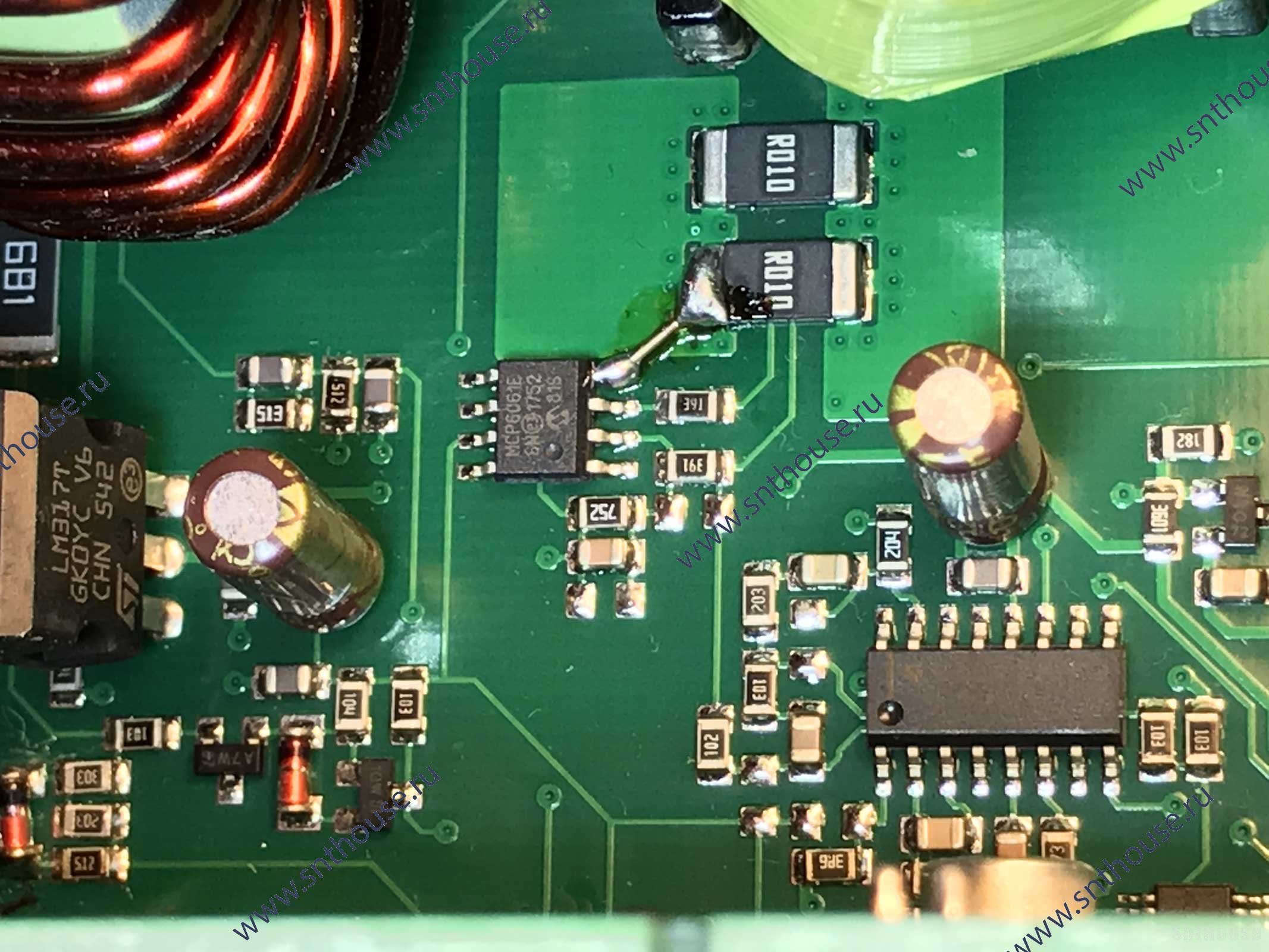

MCP6061E - прецизионный усилитель
