Принципиальная электрическая схема Вымпел-55, прошивка 2.27

К моему большому удивлению найти в сети принципиальной электрической схемы зарядного устройства Вымпел-55 в любой модификации я не смог.
Любые другие зарядные устройства еще присутствуют, а этого нету.

Чего тут секретного понять не возможно, а вот при ремонте схема очень даже помогла бы.

Немного потратив времени я постарался сделать часть принципиальной схемы Вымпел-55 которая имеется у меня уже в новой версии исполнения и с новой прошивкой 2.27.

Имейте ввиду, что на схеме возможны ошибки... так что не обессудьте...

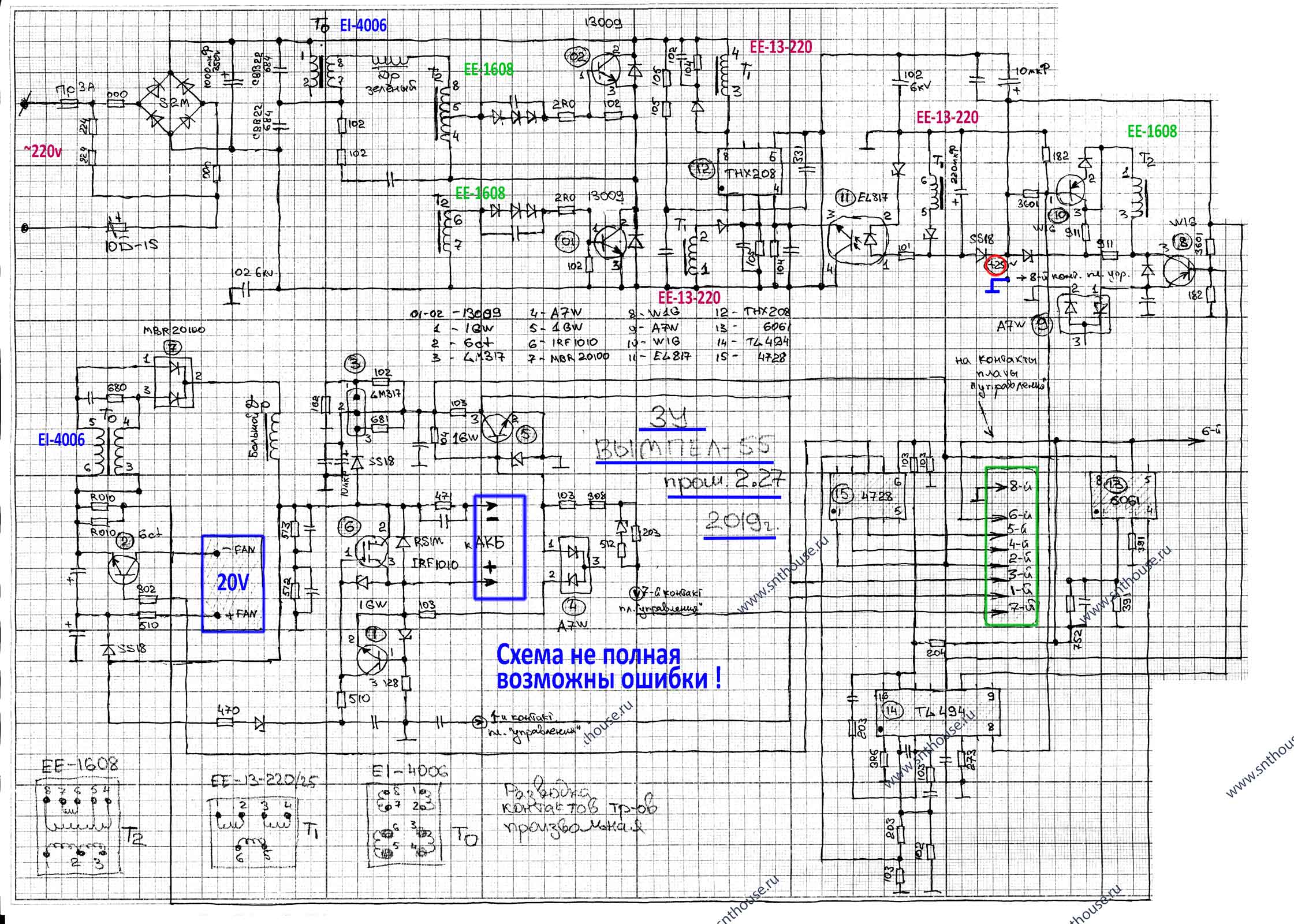

Принципиальная схема питающей части Вымпел-55 в модификации прошивки 2.27

Номиналы приведены так, как изображены на элементах smd - я их не переводил.

Схема периодически правится от косяков... так что не обессудьте...

Что касается трансформаторов.
Как мы видим на плате применены три трансфортатора:

TIGER EE-1608
TIGER EI-4006
TIGER EE13-220/25

В сети я так и не смог найти информацию по применяемым трансформаторам и по разводке намоток провода.
Все обозначения на схеме Вымпел-55 формальные , это надо учитывать.

Как я уже сказал, в отрисованной схеме возможны ошибки... скорее всего они там непременно есть.
Не все пути удалось отследить - многое скрыто смонтированными радио деталями.

Возможно также где то напуталось в процессе отрисовки - так что используя данную схему вы берете все риски на себя.
Я это делал на всякий случай для будущей ориентации по плате.

Для ориентации на плате и на схеме я обозначил условно основные элементы цифрами. Достаточно произвольно надо сказать.

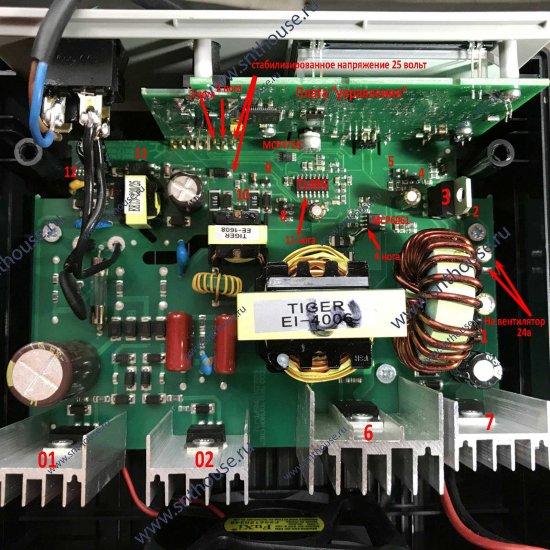

Так что глядя на принципиальную схему и на фото центральной платы Вымпел-55 можно более менее сориентироваться.

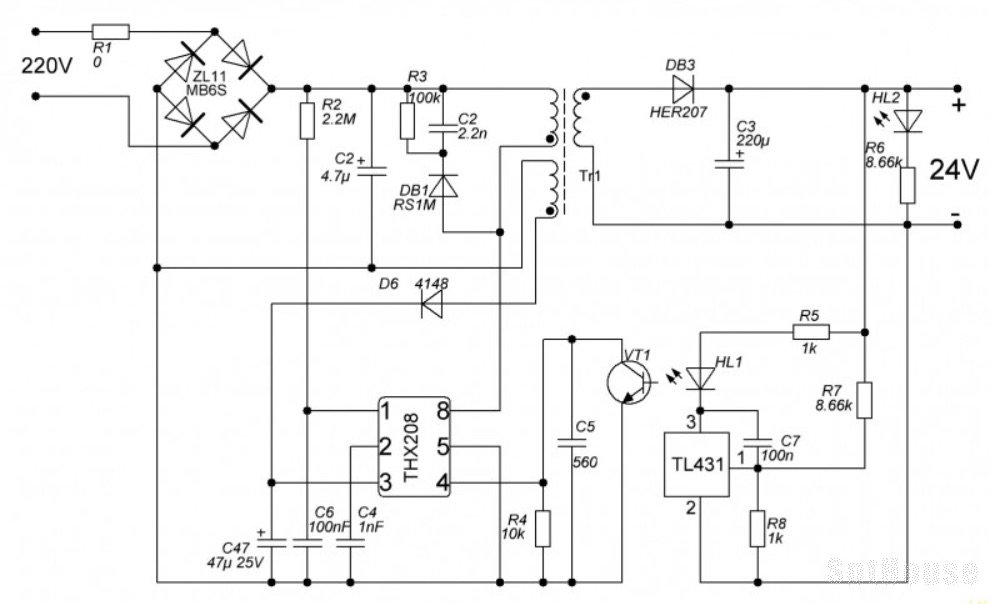

Кстати реализованная часть схемы в Вымпеле-55 на THX208 очень напоминает вот эту типовую:

Если у вас есть "родная" принципиальная схема Вымпел-55 в прошивке 2.27, а в принципе и более ранней версии - поделитесь пожалуйста!


Ниже небольшой файловый архив дата шитов на некоторые элементы применяемые в схеме рассматривались здесь

Вот список этих элементов:
NTC 10D-15 - (термистор) терморезистор на 10 Ом
EL817 - оптрон
13009 - высоковольтный n-p-n транзистор
S1M - диод выпрямительный 1A
S2M - диод выпрямительный 2A
RS1M - диод выпрямительный 1A
ss18 - диод выпрямительный, с барьером Шоттки
THX208 - ШИМ контроллер
CBB22 - 684J 400v - пленочный конденсатор 0,68 мкФ
102 6KV - конденсатор высоковольтный 1000пф
331 - конденсатор 330 пФ
MBR20100 - диод Шоттки, 2х10А, 100В, общий катод [TO-220AB]
TL494C - импульсный регулятор напряжения
MCP4728A0 814104 - ЦАП
A7W - (bav99) - переключающие диоды
IRF1010E - транзистор, N-канал 60В 79 А [TO-220AB]
1GW - NPN транзистор SOT-23; BC847C
6ct - NPN транзистор SOT-23; BC817
LM317T - стабилизатор напряжения регулируемый, [TO-220SG]
MCP6061E - прецизионный усилитель
