Косметическая переделка Вымпел-55
Более 7А не даю при зарядке, по этому переделки будут чисто "косметические" - по мелочи.
Что захотелось реализовать:
1
Отказаться от стационарных проводов:
- заменить сетевой провод на разъемный и поставить на входе фильтр от помех
- поставить на лицевую часть винтовые зажимы для проводов на АКБ и для БП
2
Заменить жестко припаянный предохранитель на 3А на колодку для быстрой смены предохранителя
3
Поставить на плату разъем для подсоединения вентилятора.
4
Заменить вентилятор на менее шумный
5
Добавить отдельное стабилизированное питание USB устройств на 5 вольт

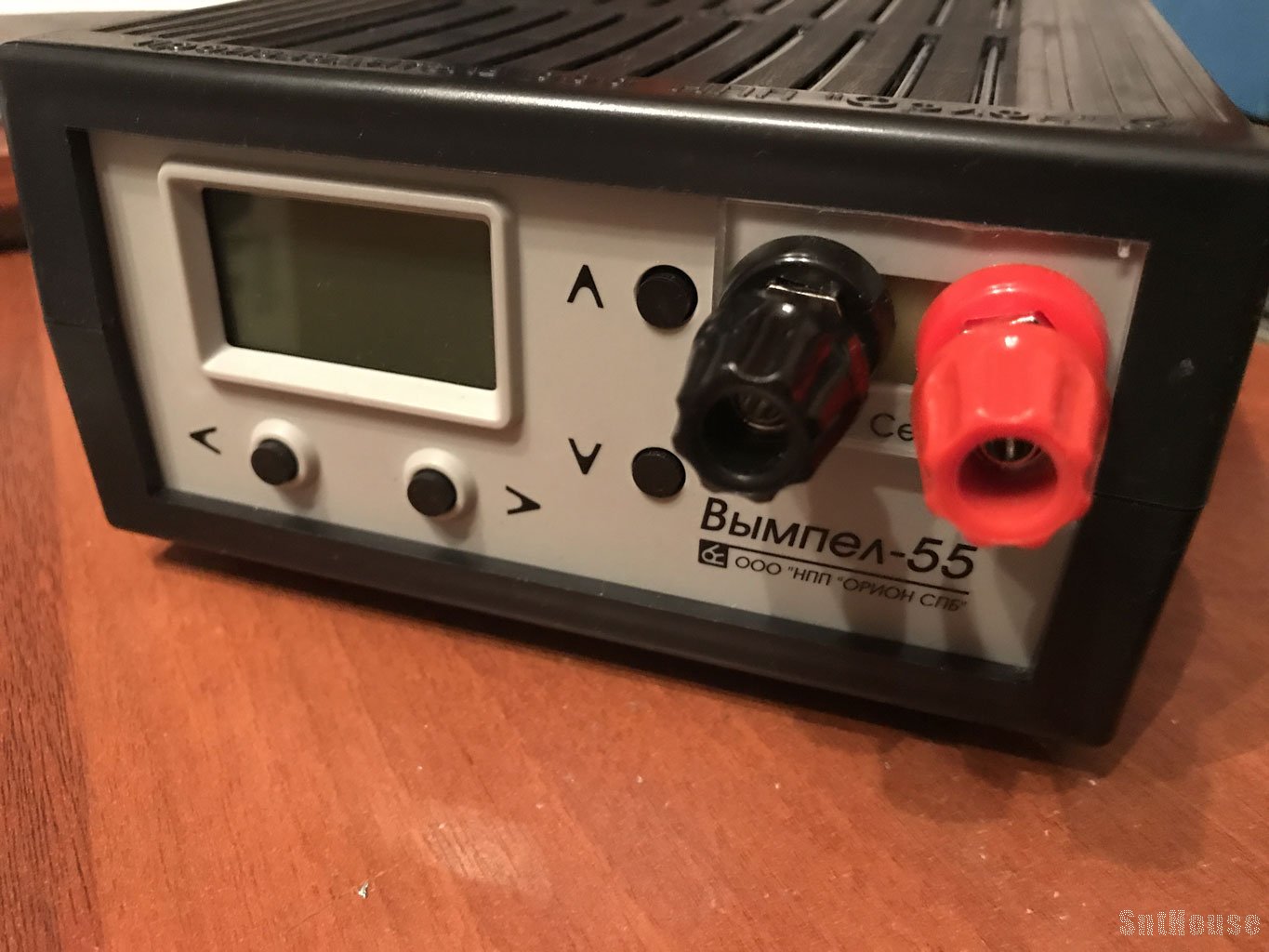

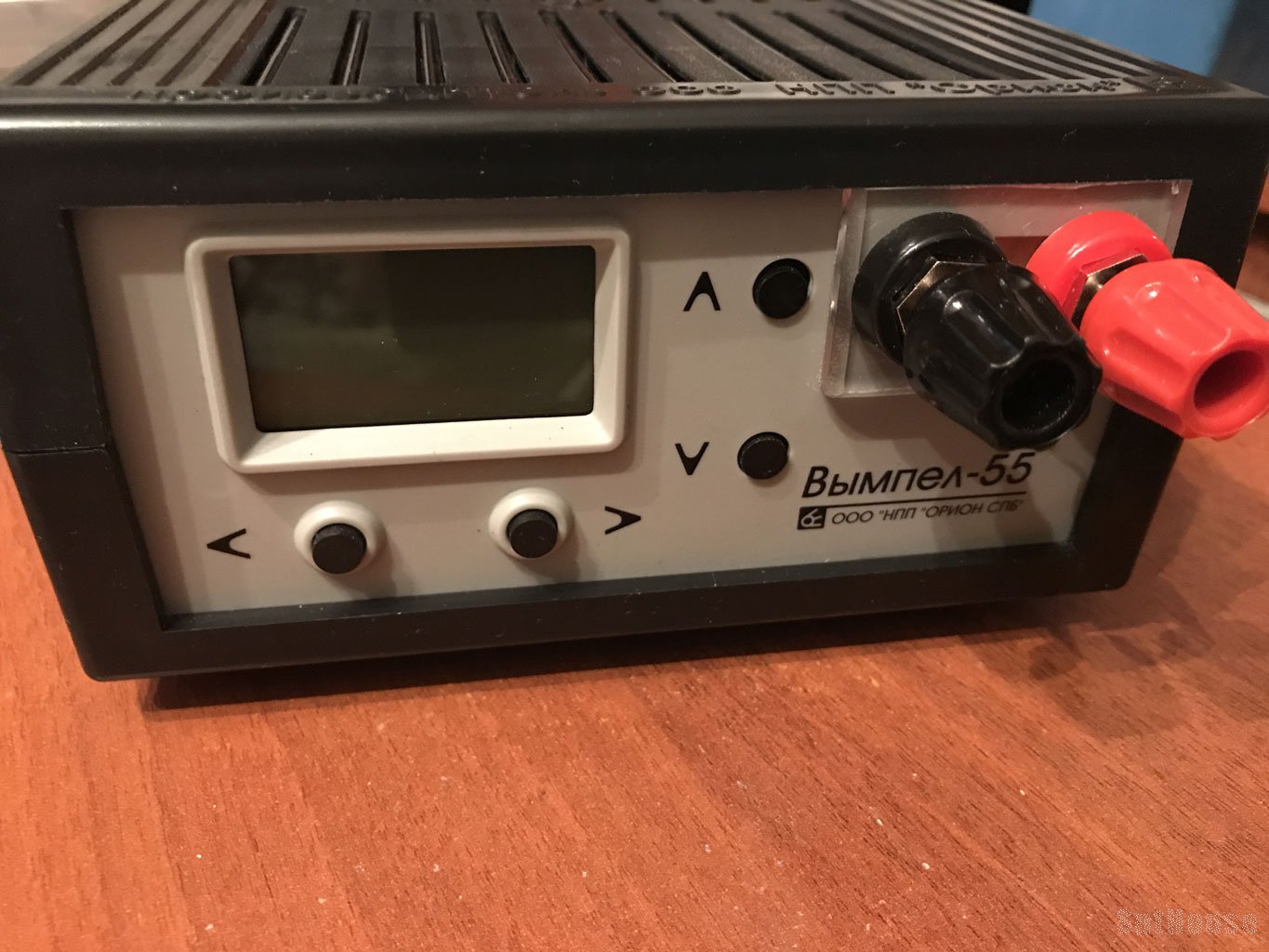

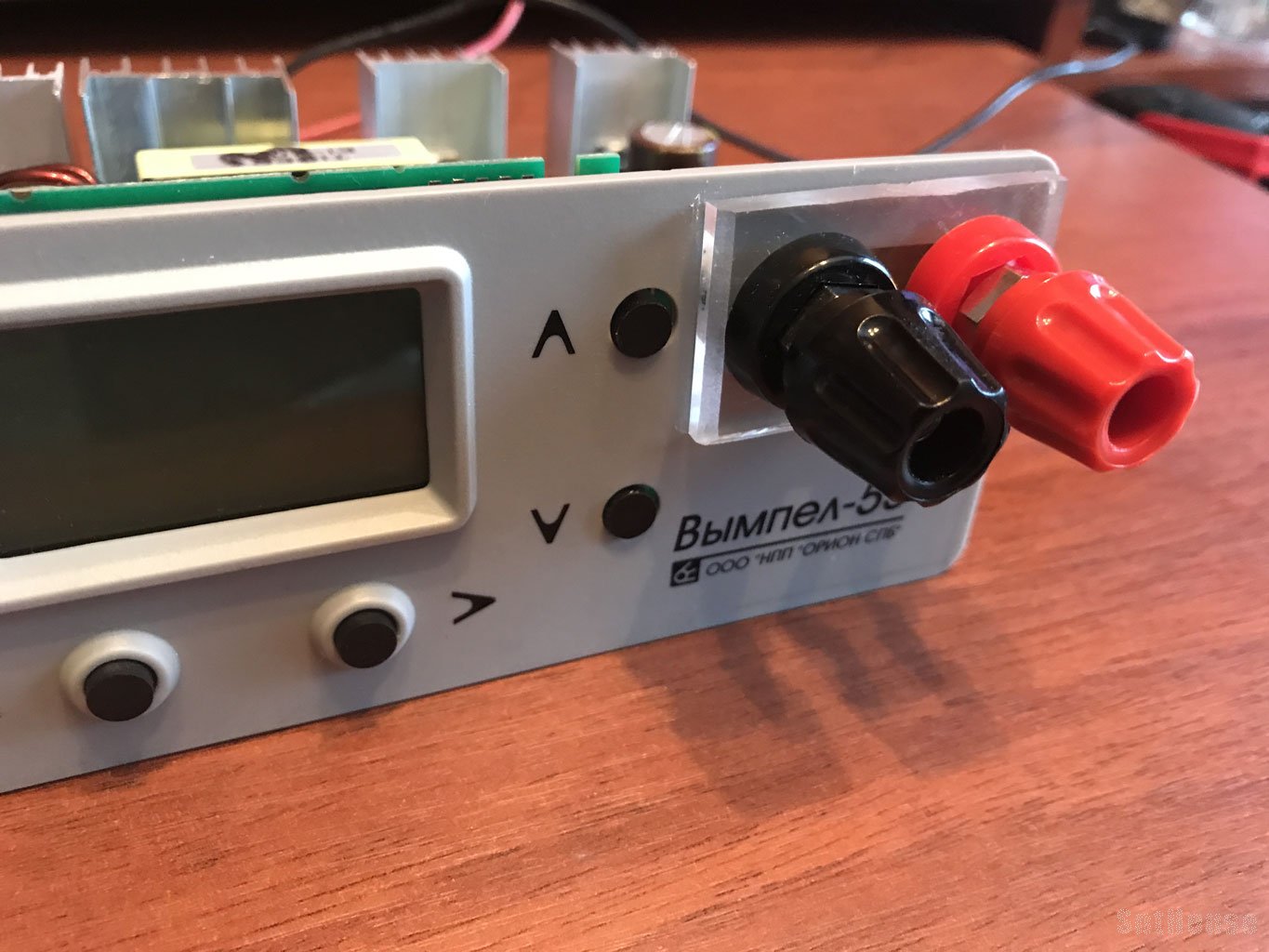

В качестве винтовых разъемов на переднюю панель выбрал имеющиеся на 50А
По такому току они конечно чуть великоваты, но все же решил использовать их.
В них можно:
- втыкать обычные "бананы" на 4мм в диаметре,
- подключать провода зажимая вилочный контакт с диаметром 6мм зажимая их гайкой разъема
- продевать сквозь саму шкильку оголенный провод и зажимать его гайкой разъема

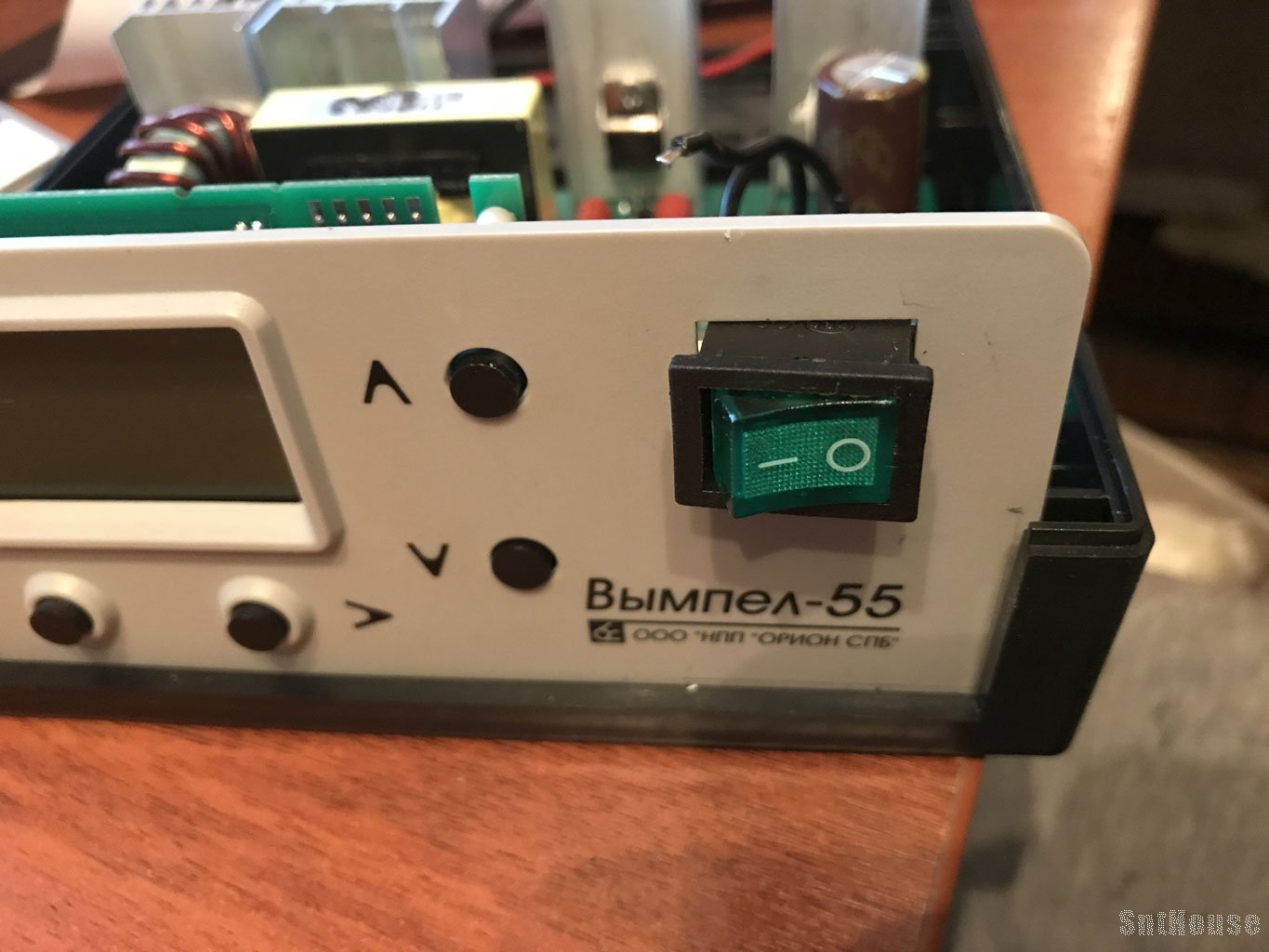

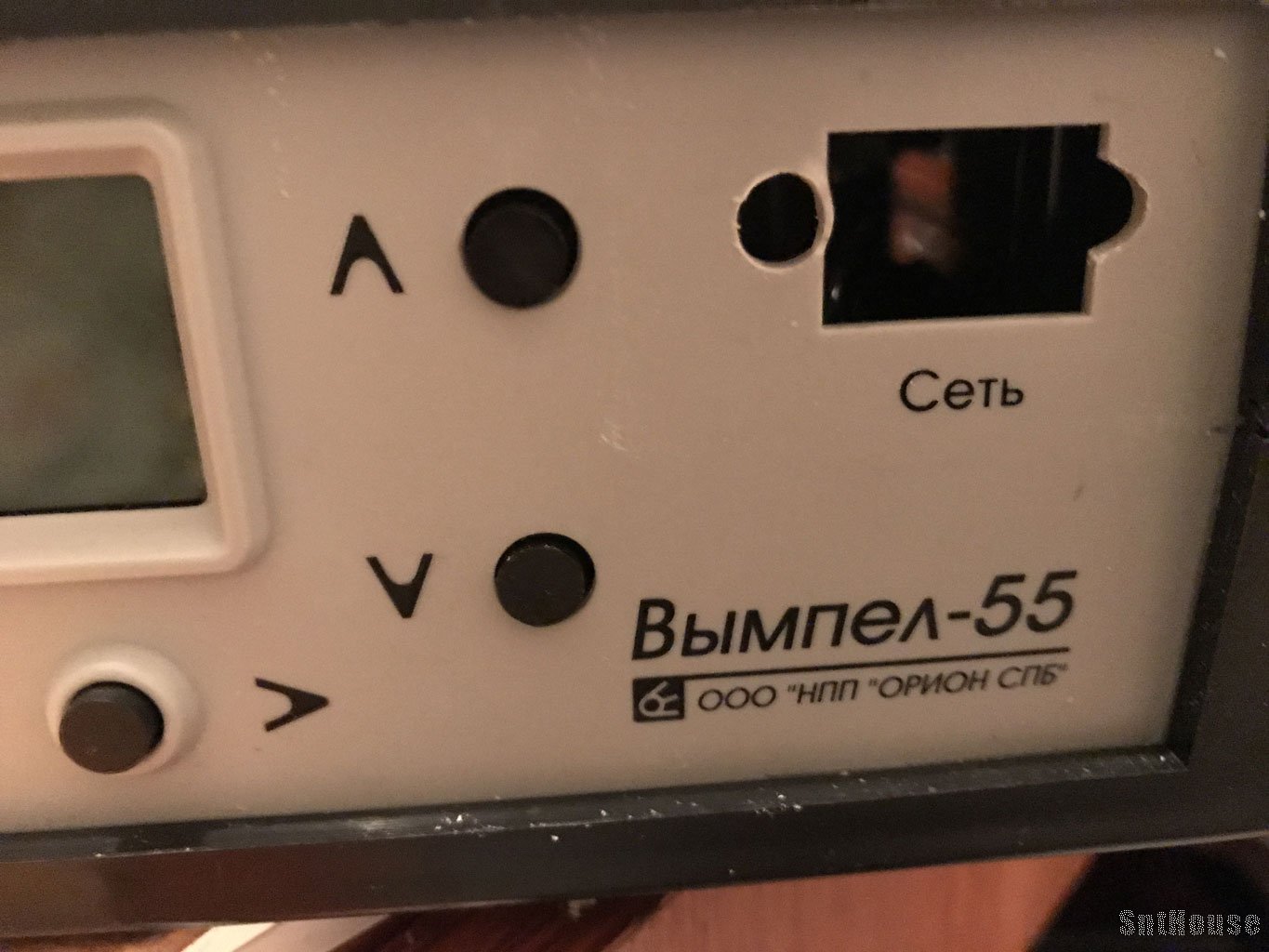

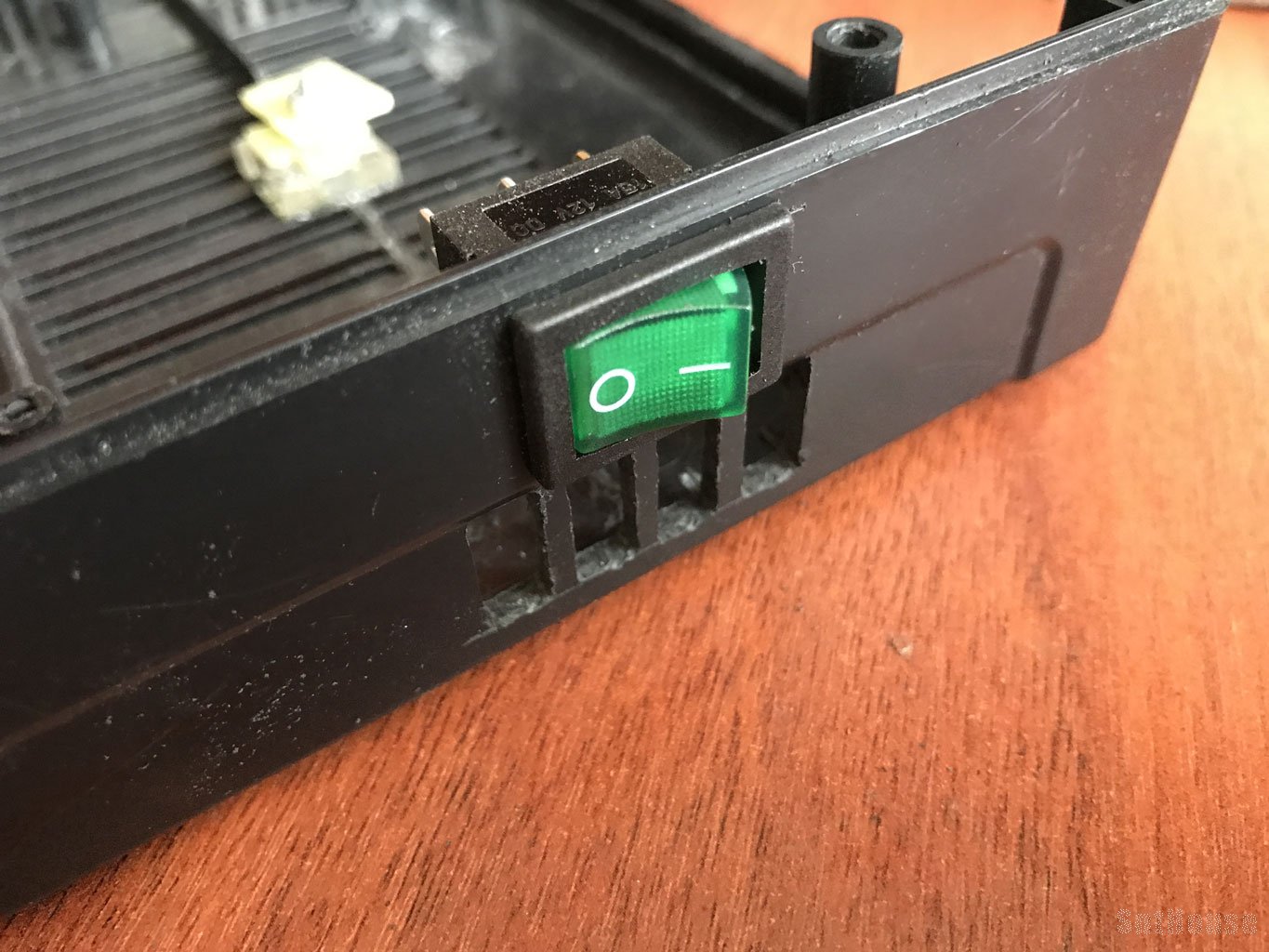

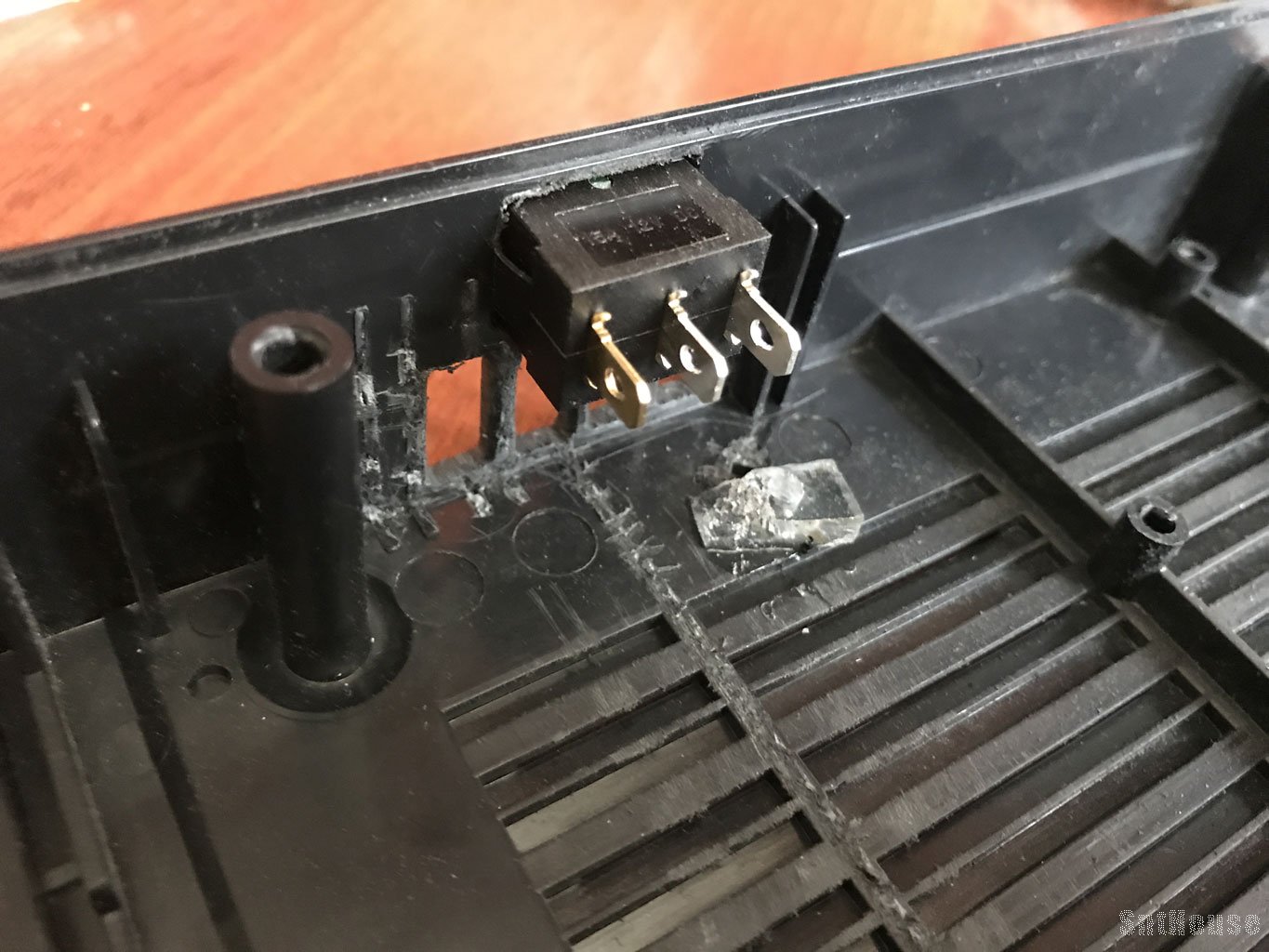

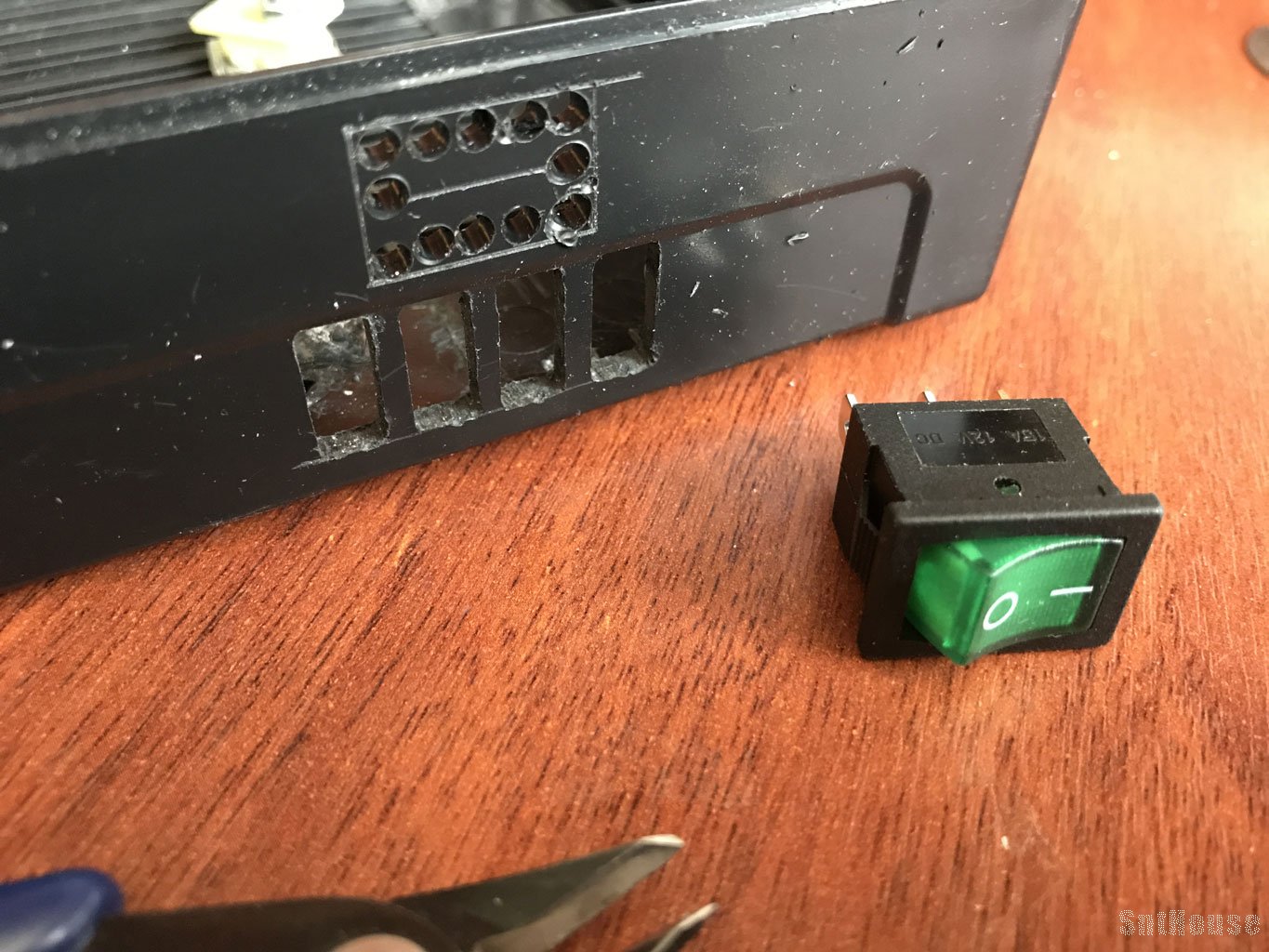

Снял сетевой выключатель с передней панели.

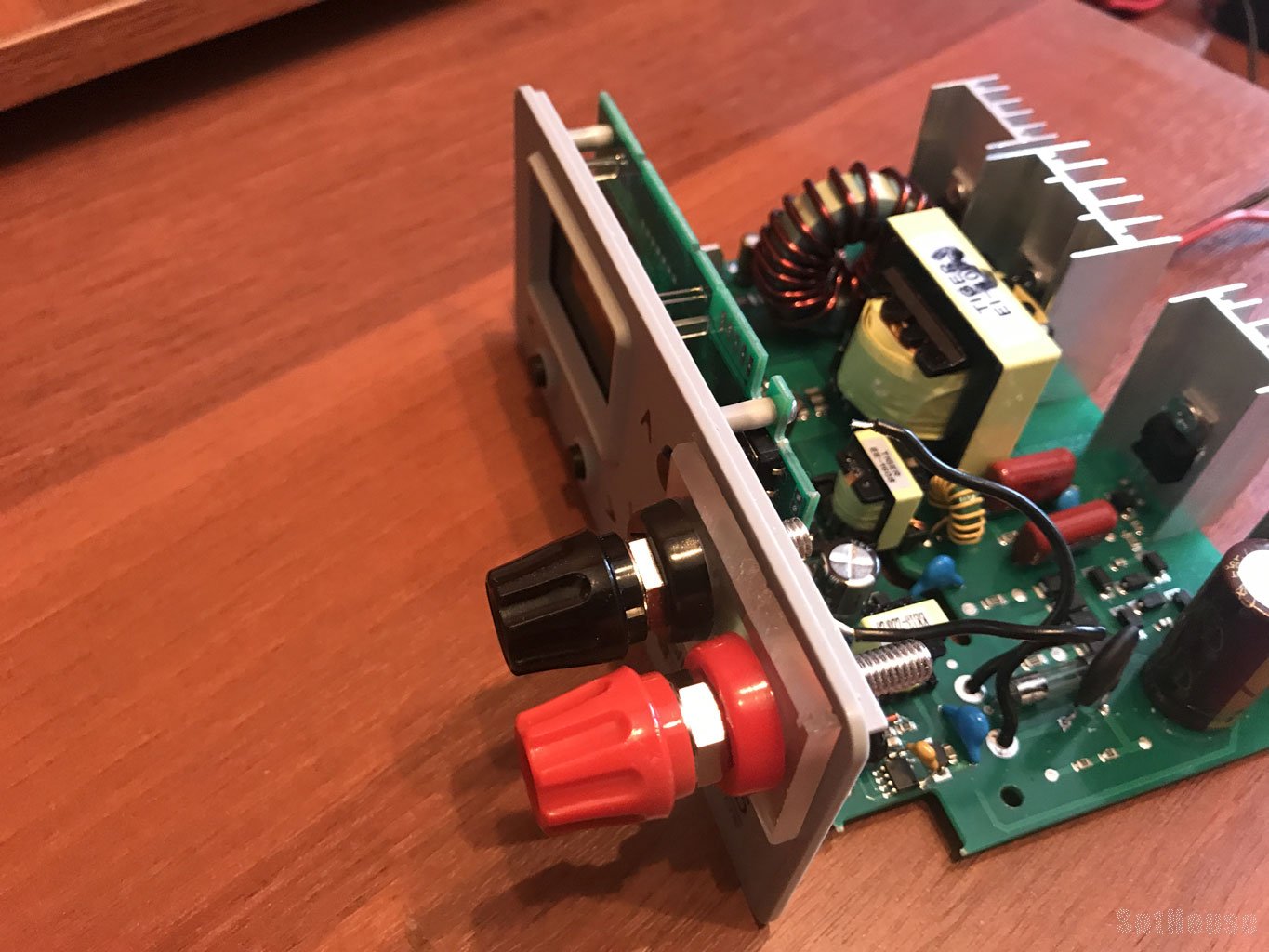

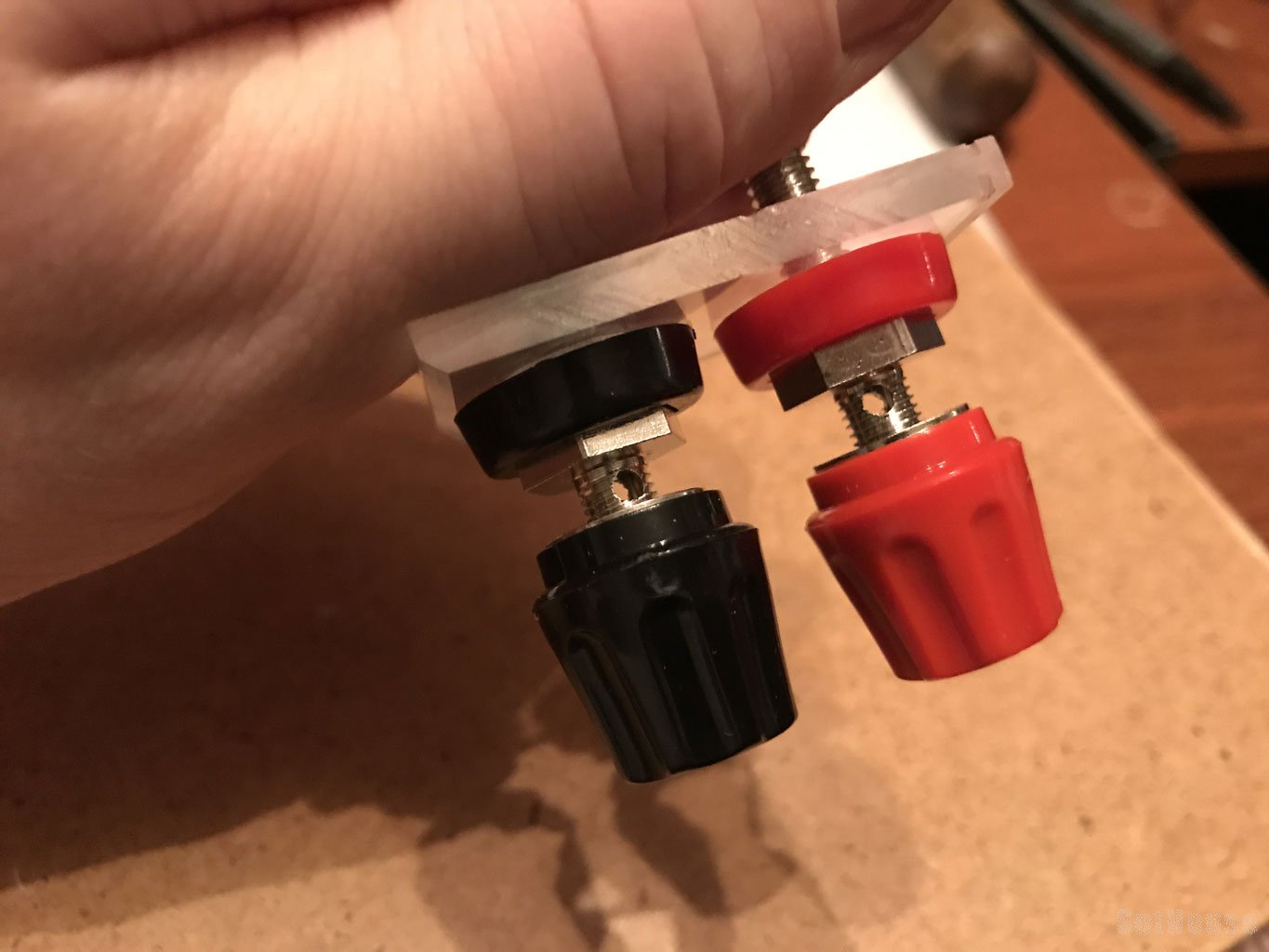

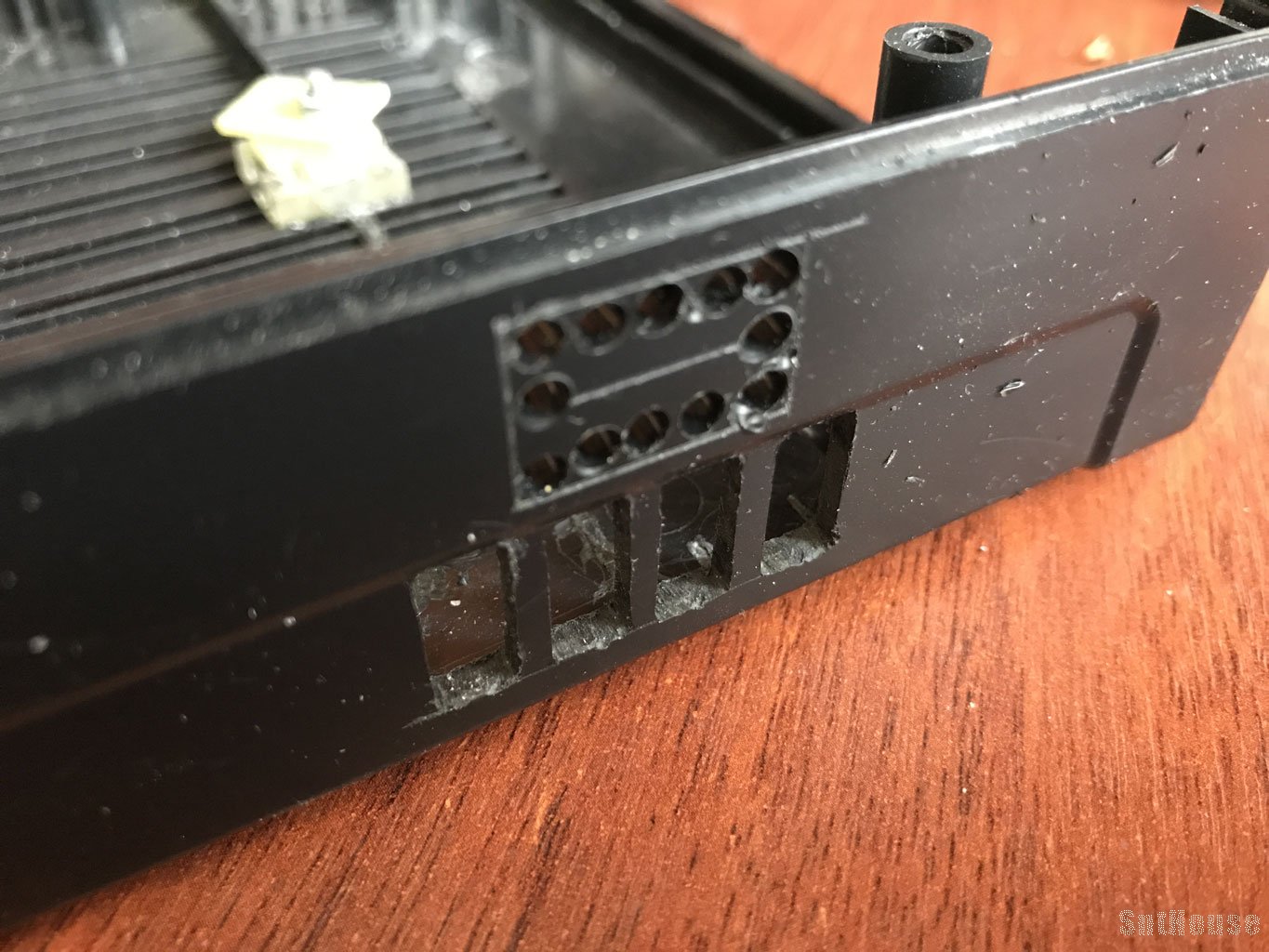

По краям рассверлил пару отверстий 6мм для разъемов.

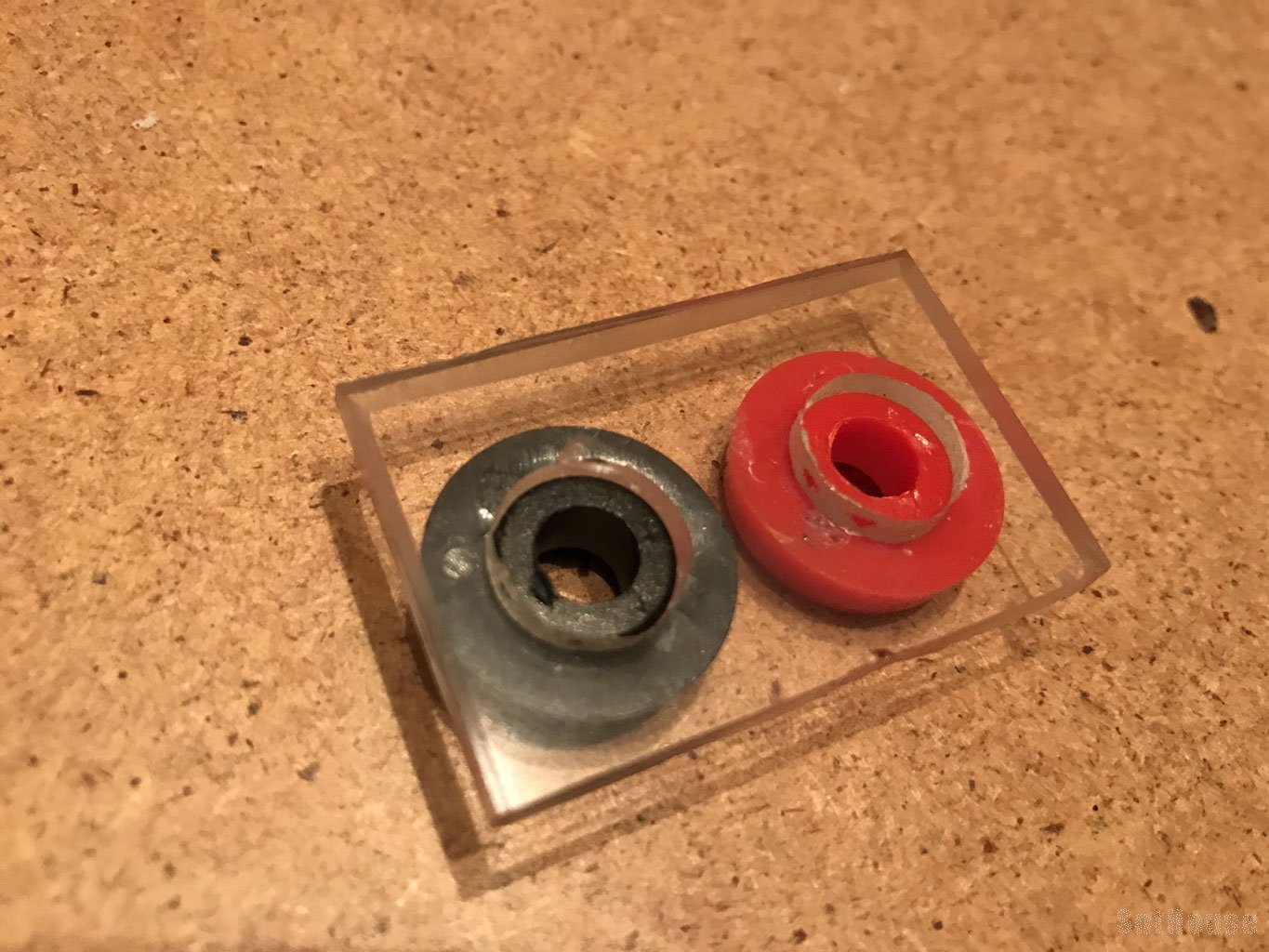

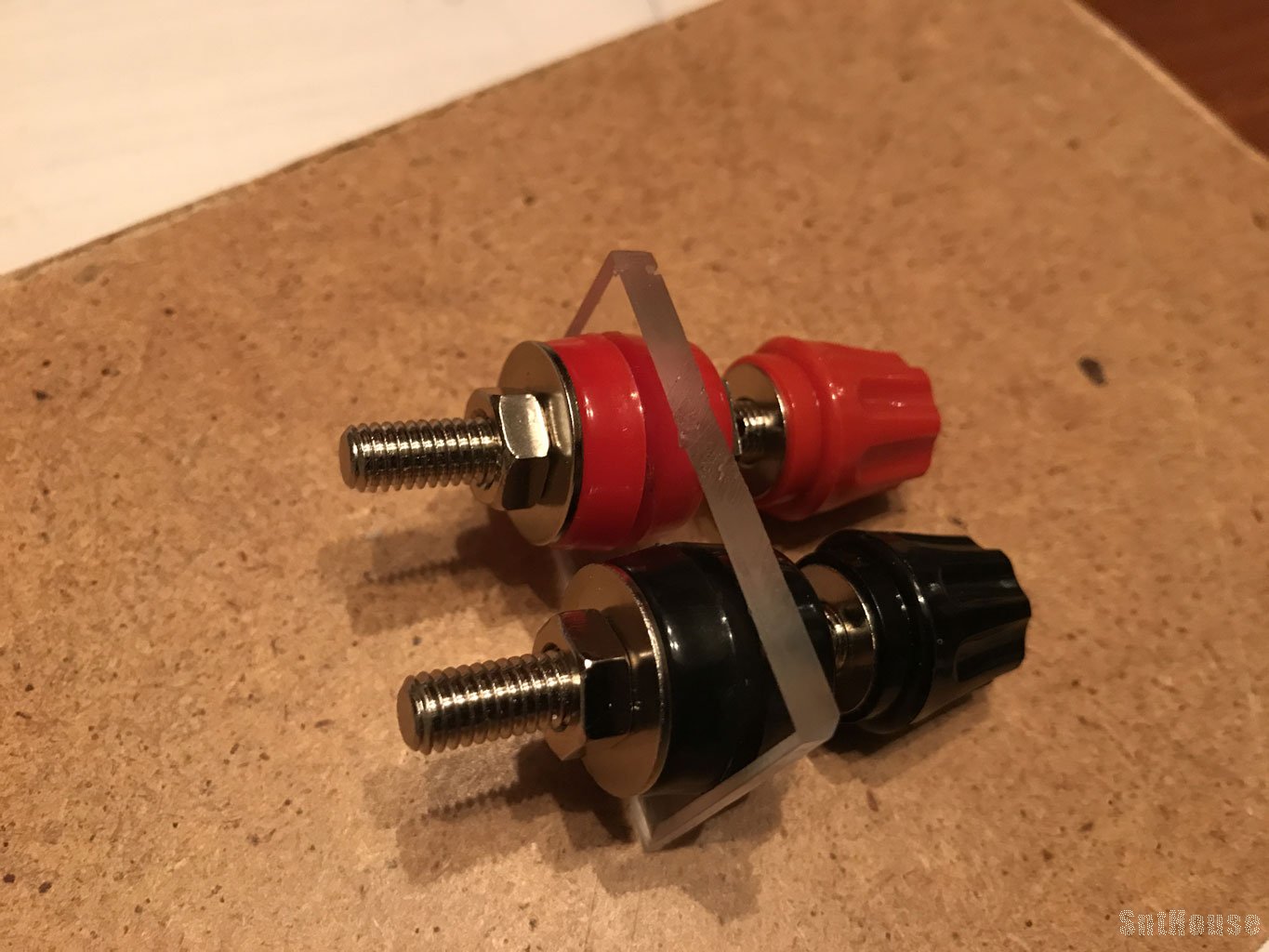

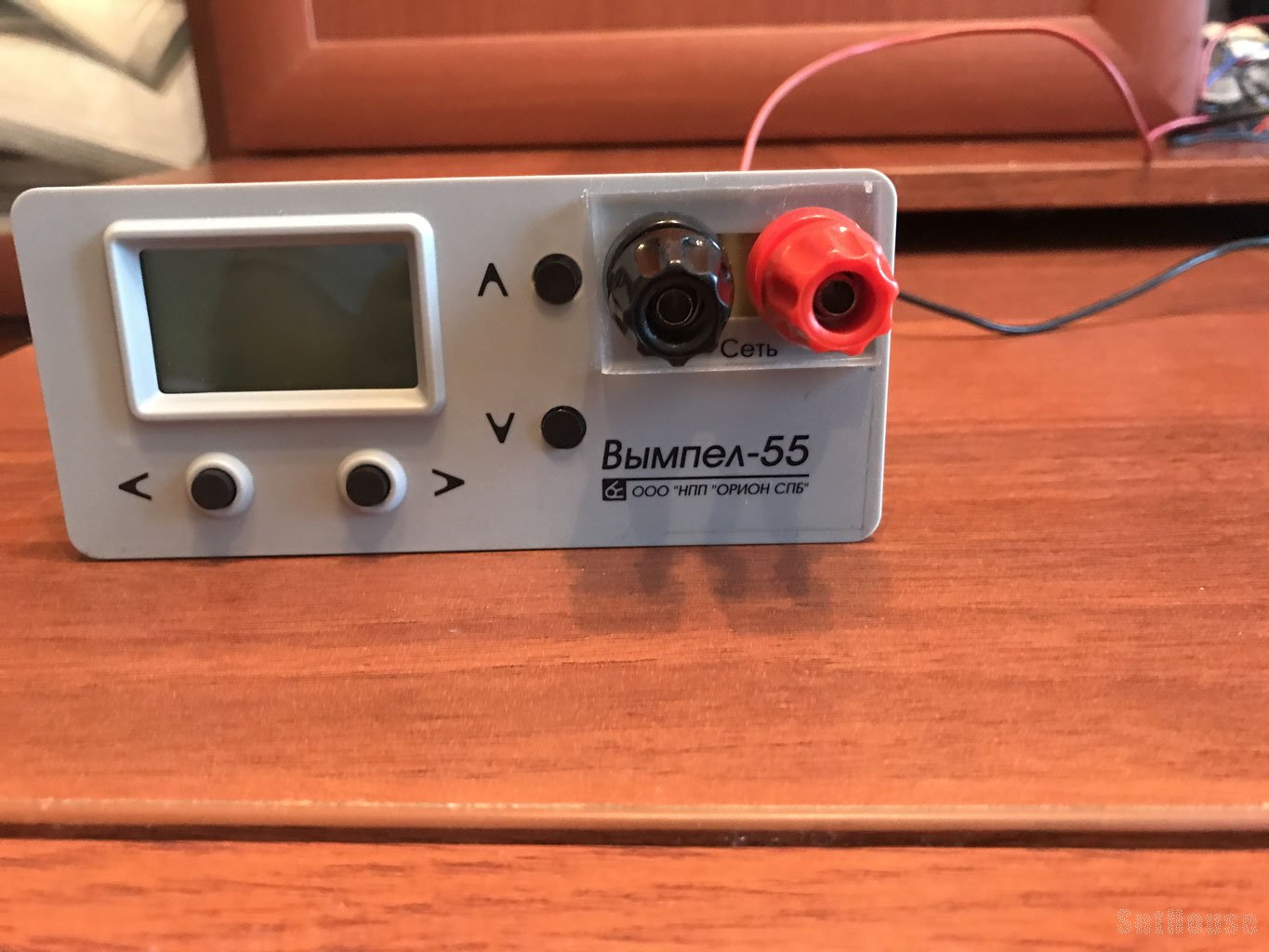

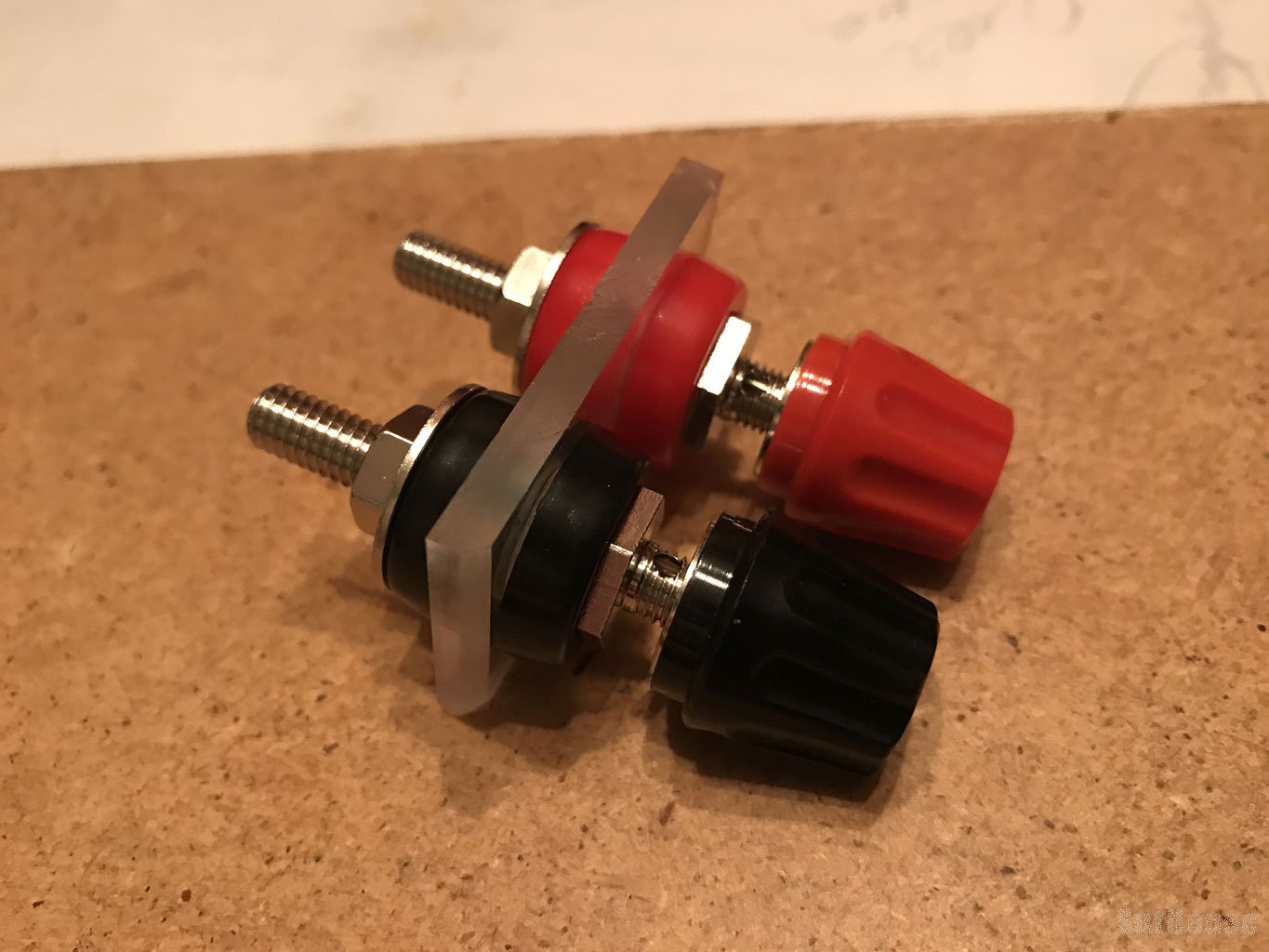

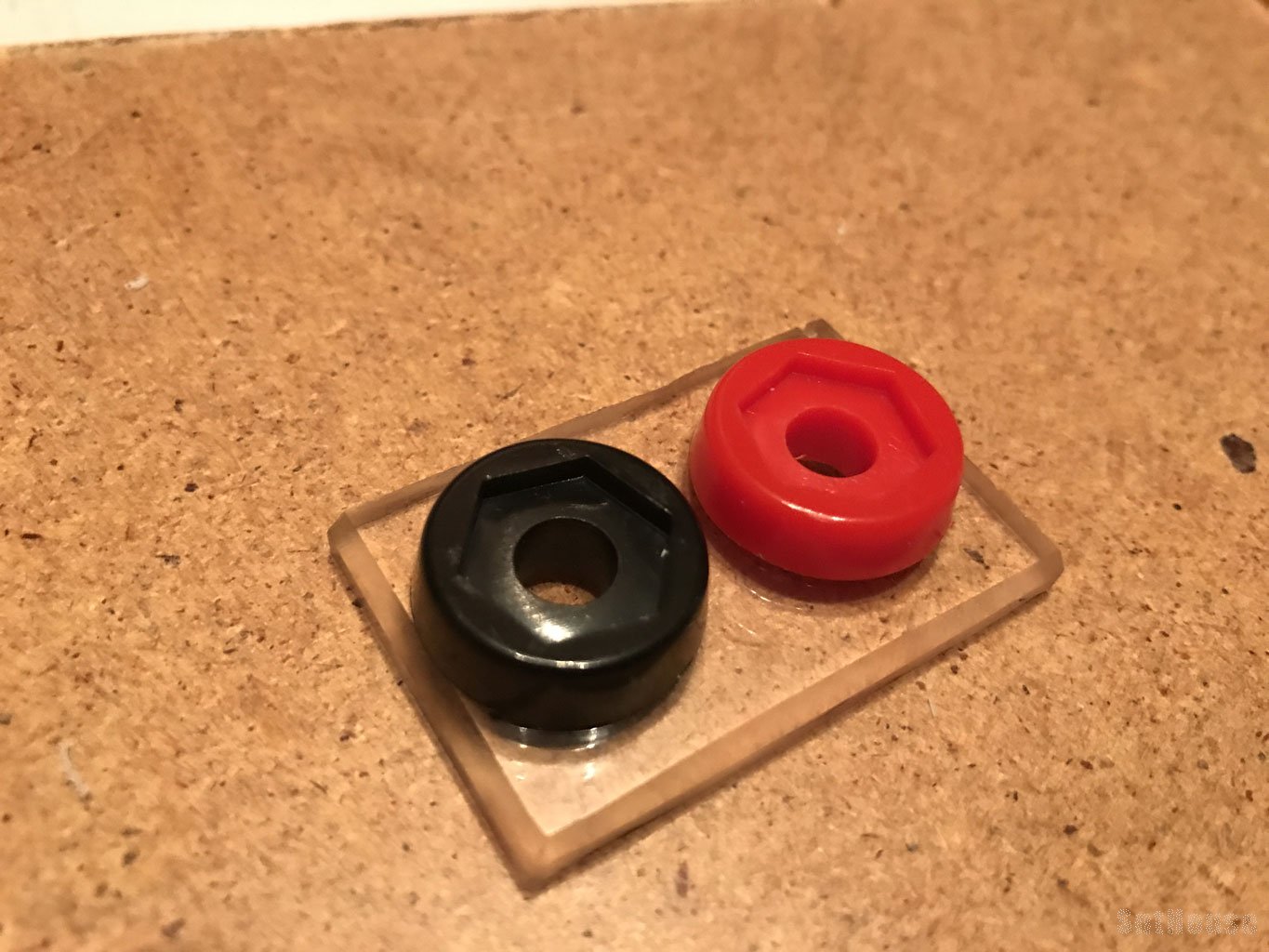

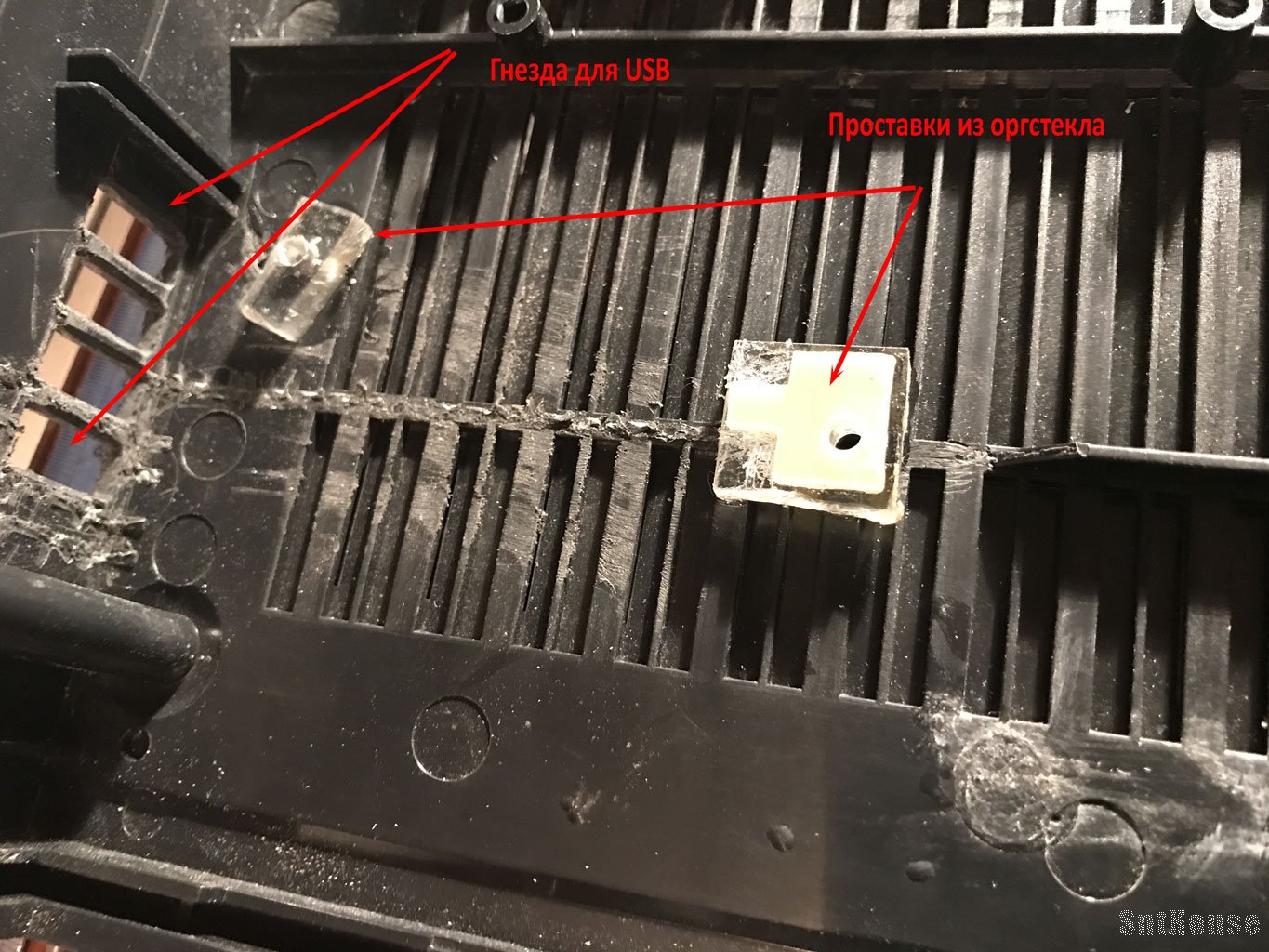

На переднюю лицевую панель выпилил кусочек из оргстекла толщиной 4мм под разъемы.

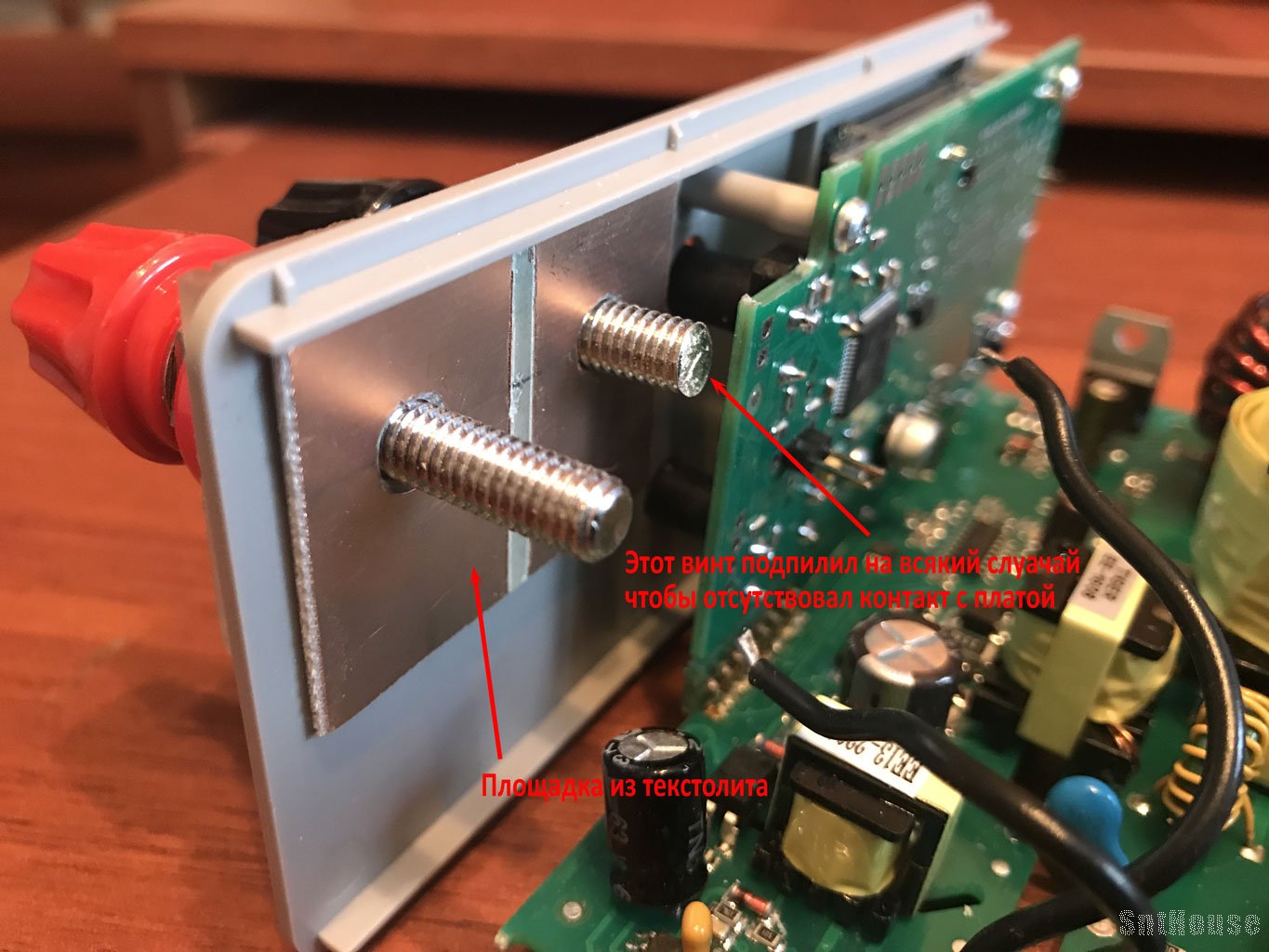

С внутренней стороны корпуса Вымпел-55 подобную площадку сделал из кусочка текстолита.
Расстояние между разъемами подбирал таким образом, чтобы "минусовой" контакт, который я планирую располагать ближе к индикатору не касался с обратной стороны вертикальной платы, а правый "плюсовой" - не касался крышки прибора при закрытии.
Если использовать подобные разъемы на меньший ток, то они будут не такими крупными.

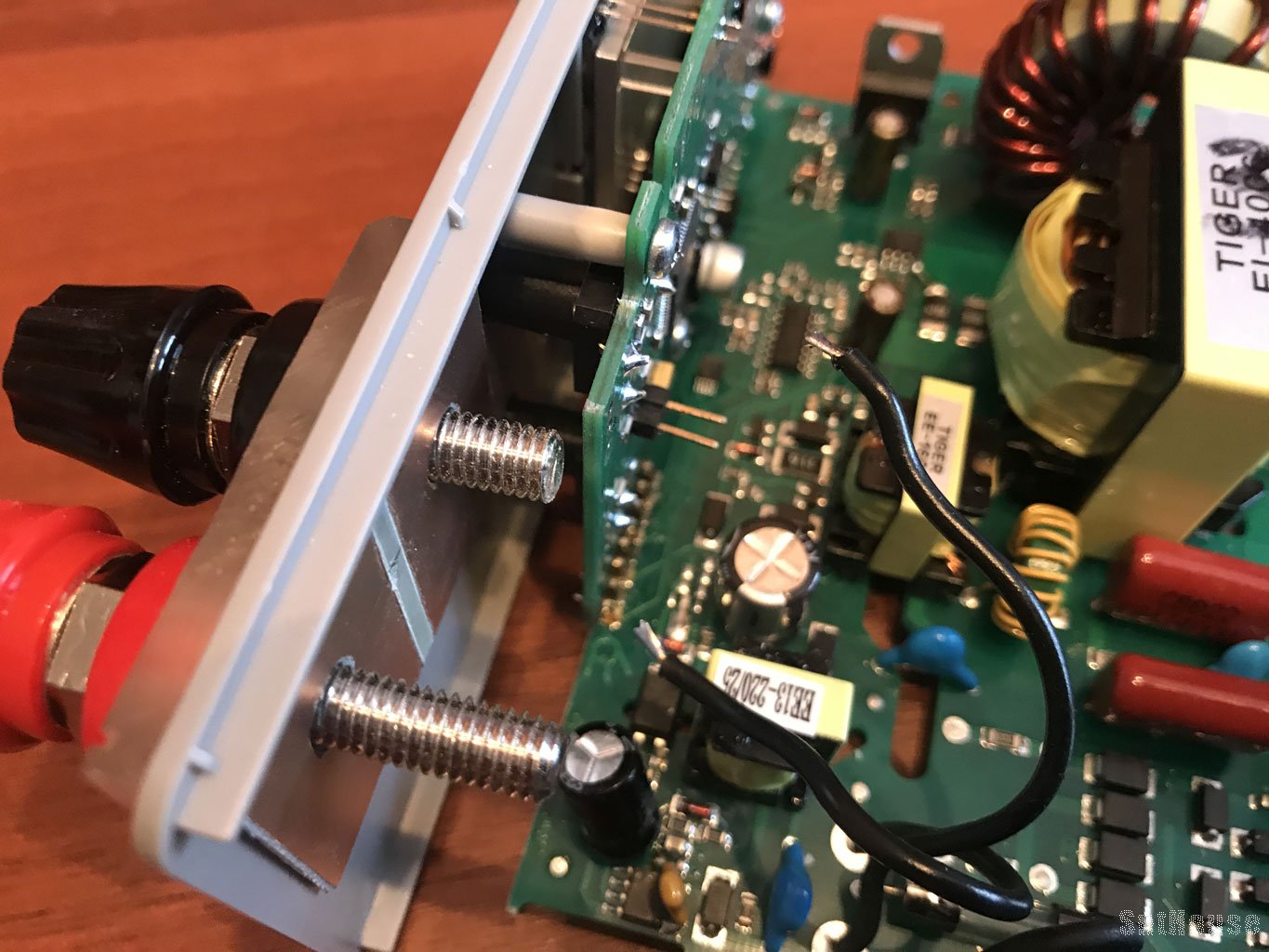

С обратной стороны подключил на каждую резьбу по два провода - один, потолще, пойдет на силовую часть с платы, а второй, потоньше, пойдет на дополнительный блок питания USB.

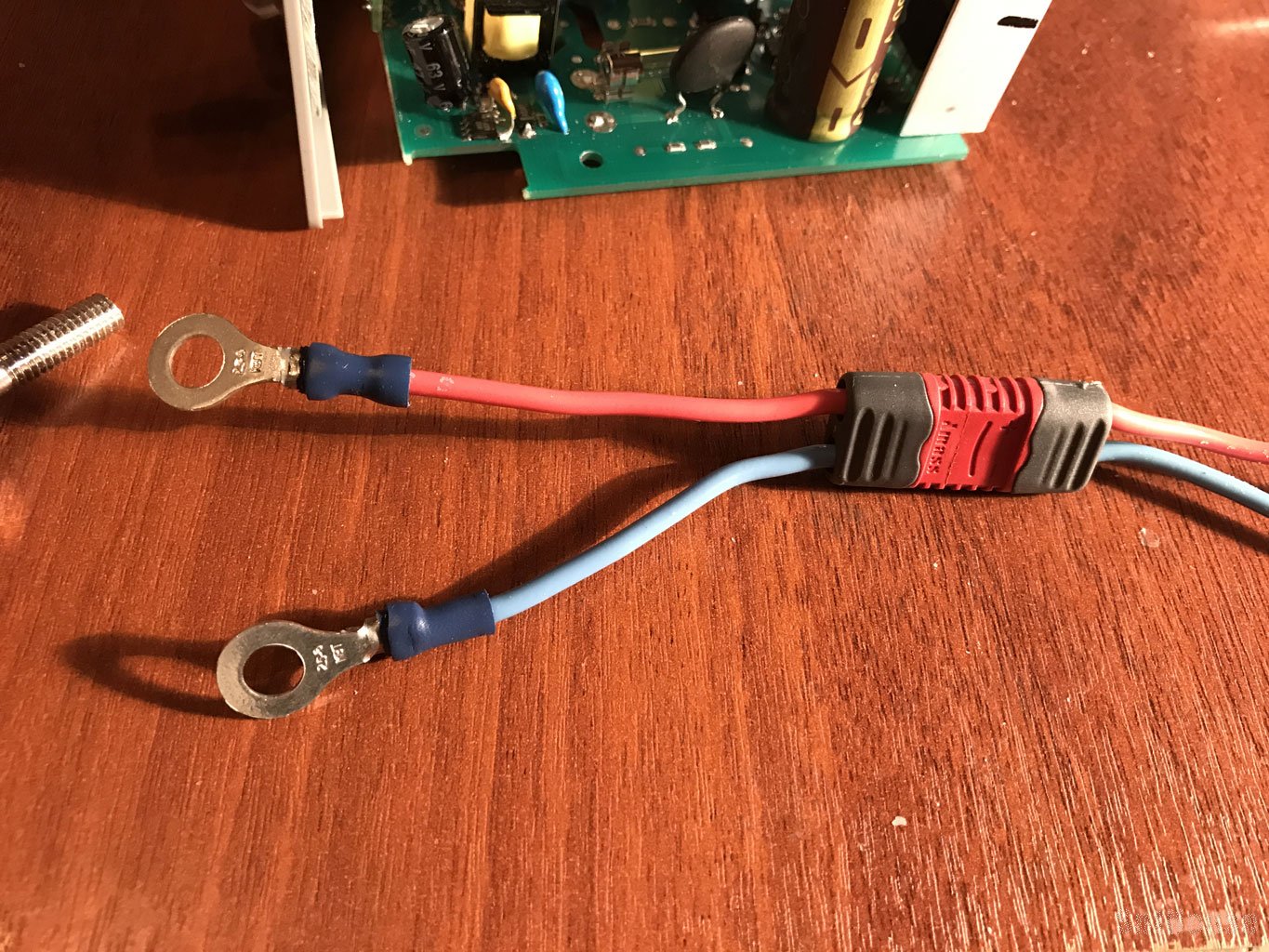

Провода посадил на кольцевые зажимы НКИ 2.5-6
Провод использовал 2,5 квадрата, против 1,0 квадрата использовавшегося ранее.

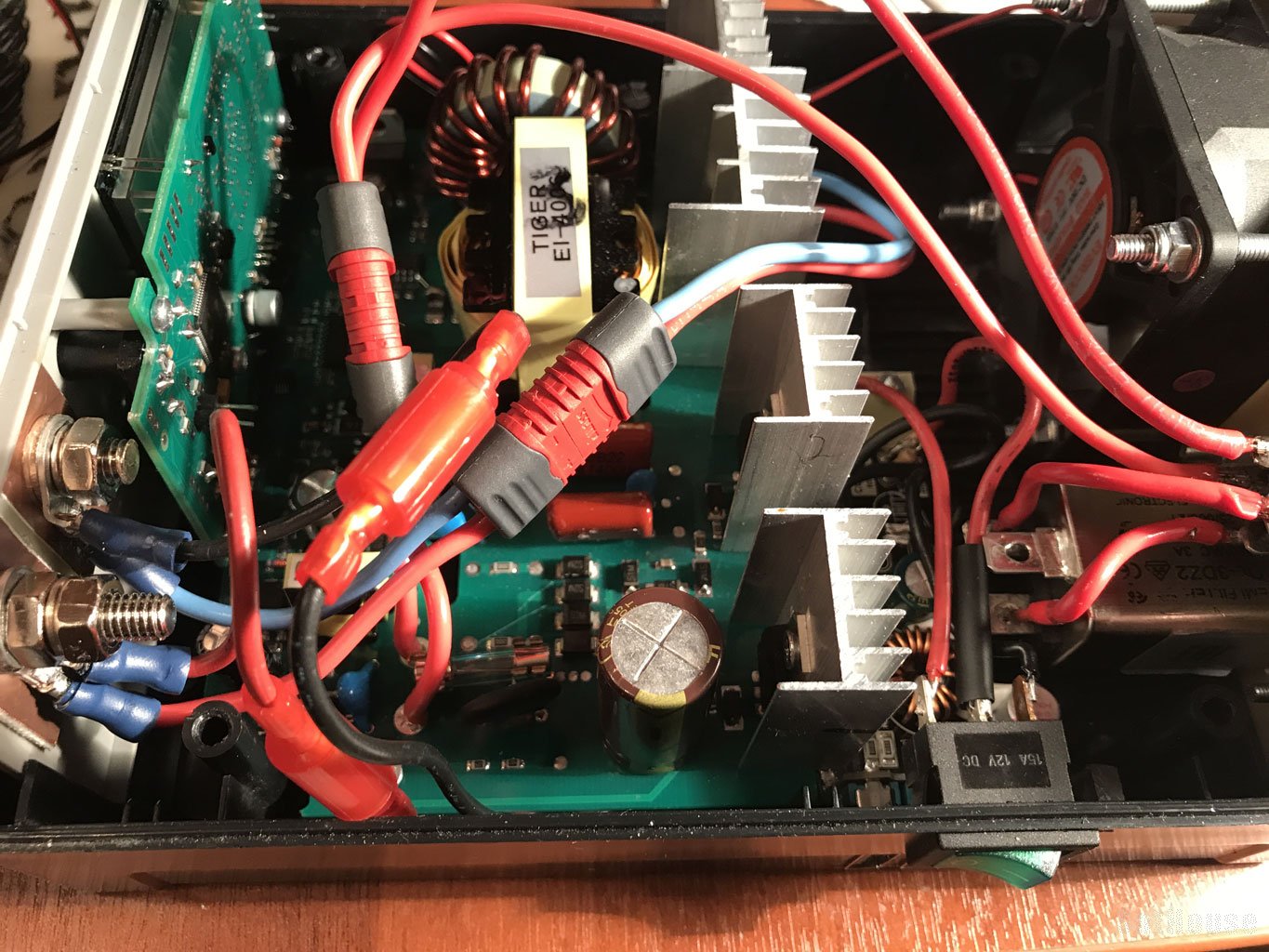

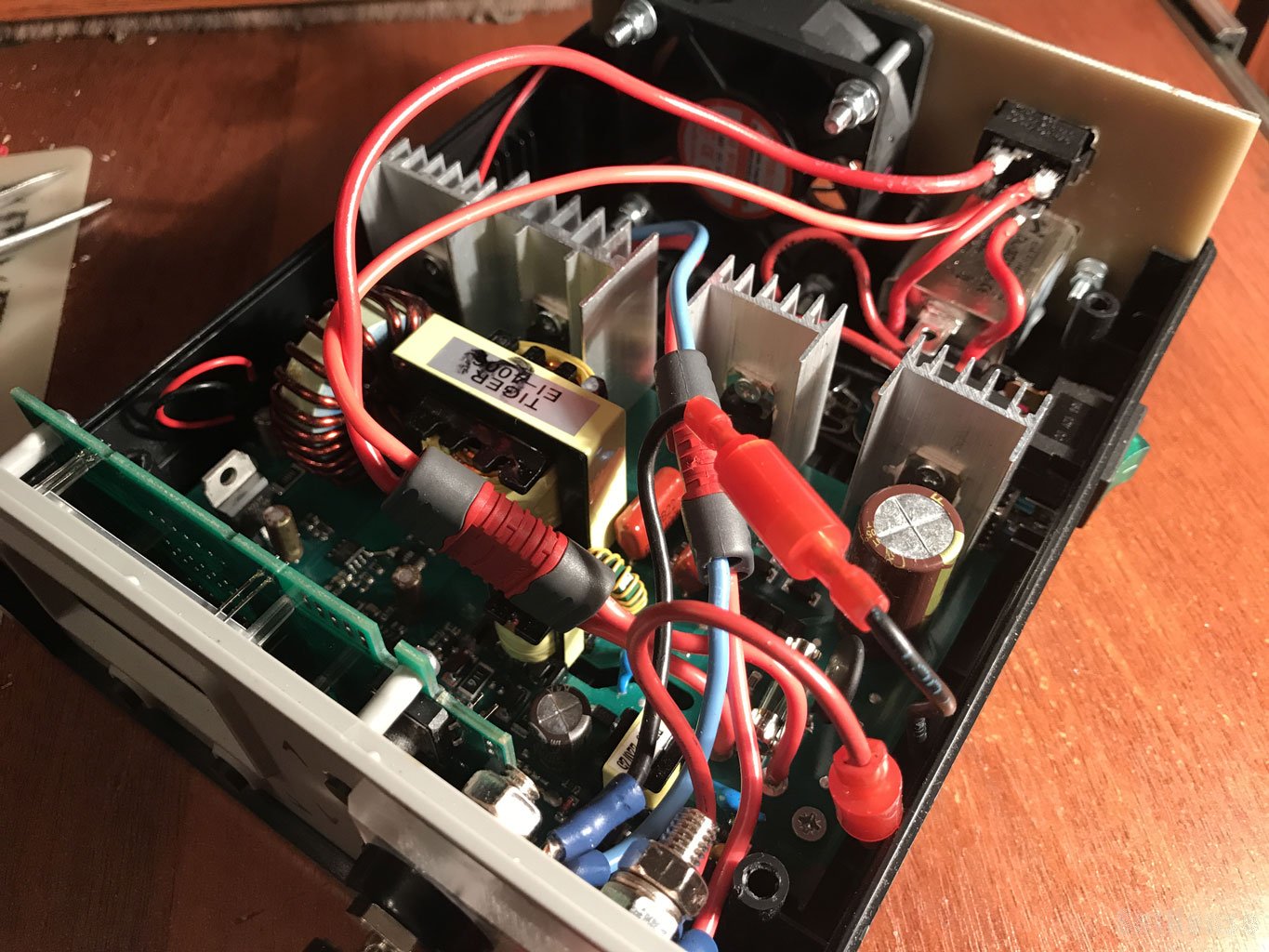

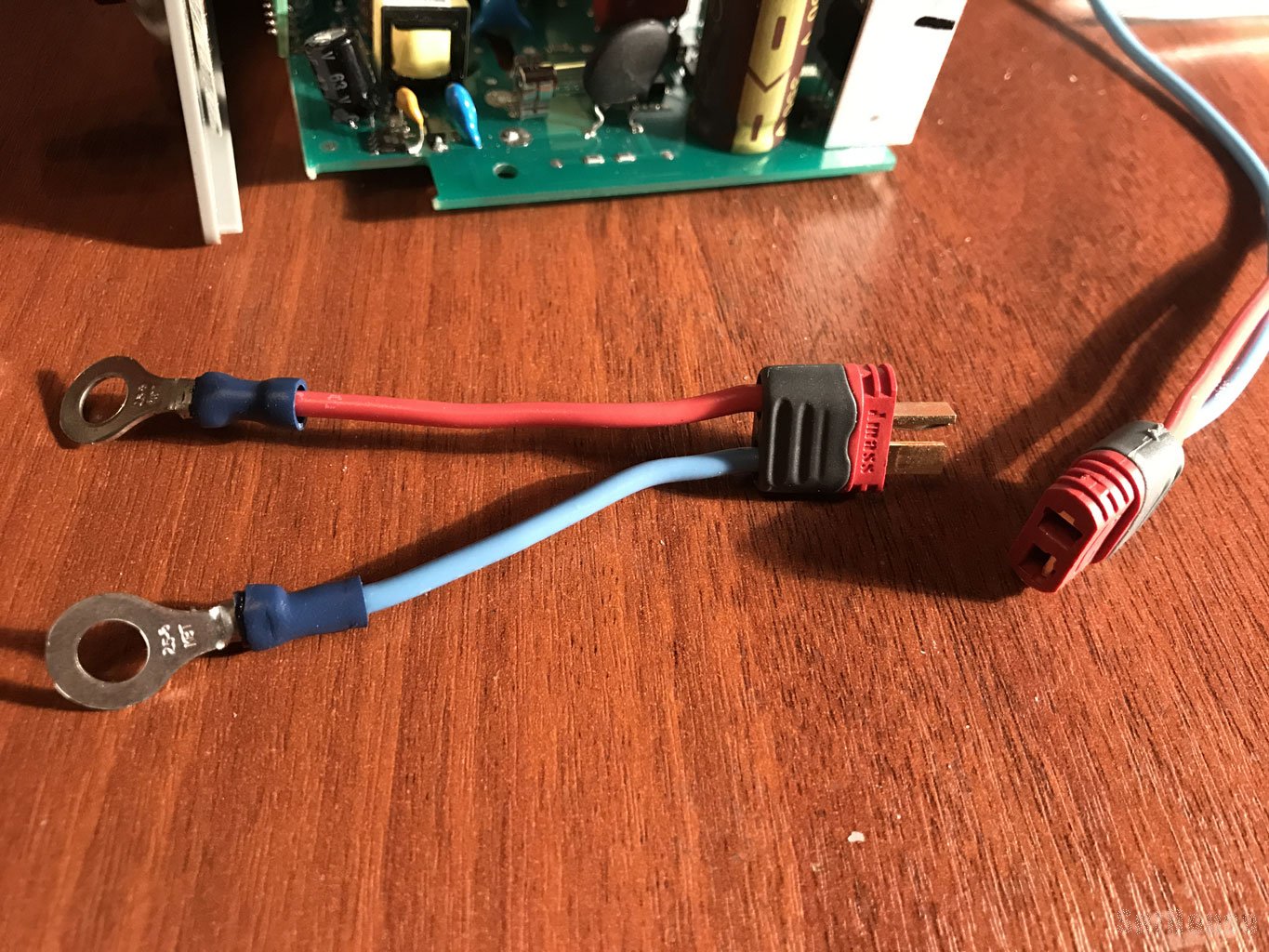

Силовые провода посадил на разъемные контакты AM1015E-M - он расчитан на 25А
Ответная часть - AM1015E-F
Подобный разъем сделал и на провод питания 220 вольт.

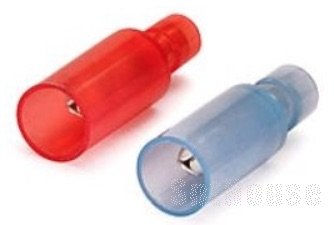

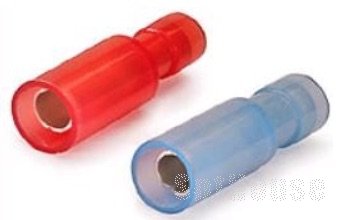

Низковольтный провод на блок питания USB посадил на разъемы ВРШИ-П(н) 1.5-4 и ВРШИ-М(н) 1.5-4 - они в изоляции уже идут.
На один провод посадил "папу", а на другой - "маму", так что при присоединении не перепутаю куда какой должен идти.

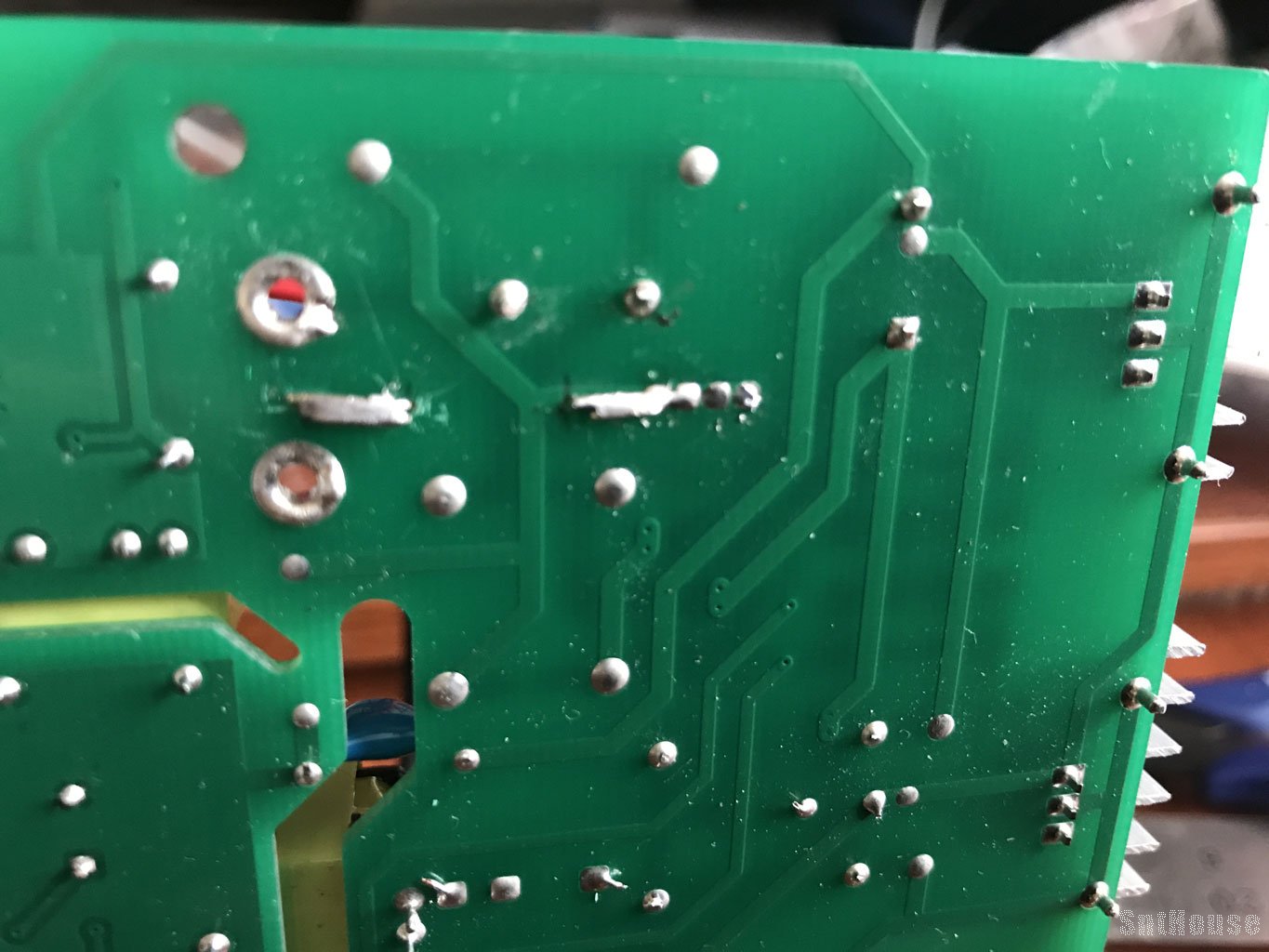

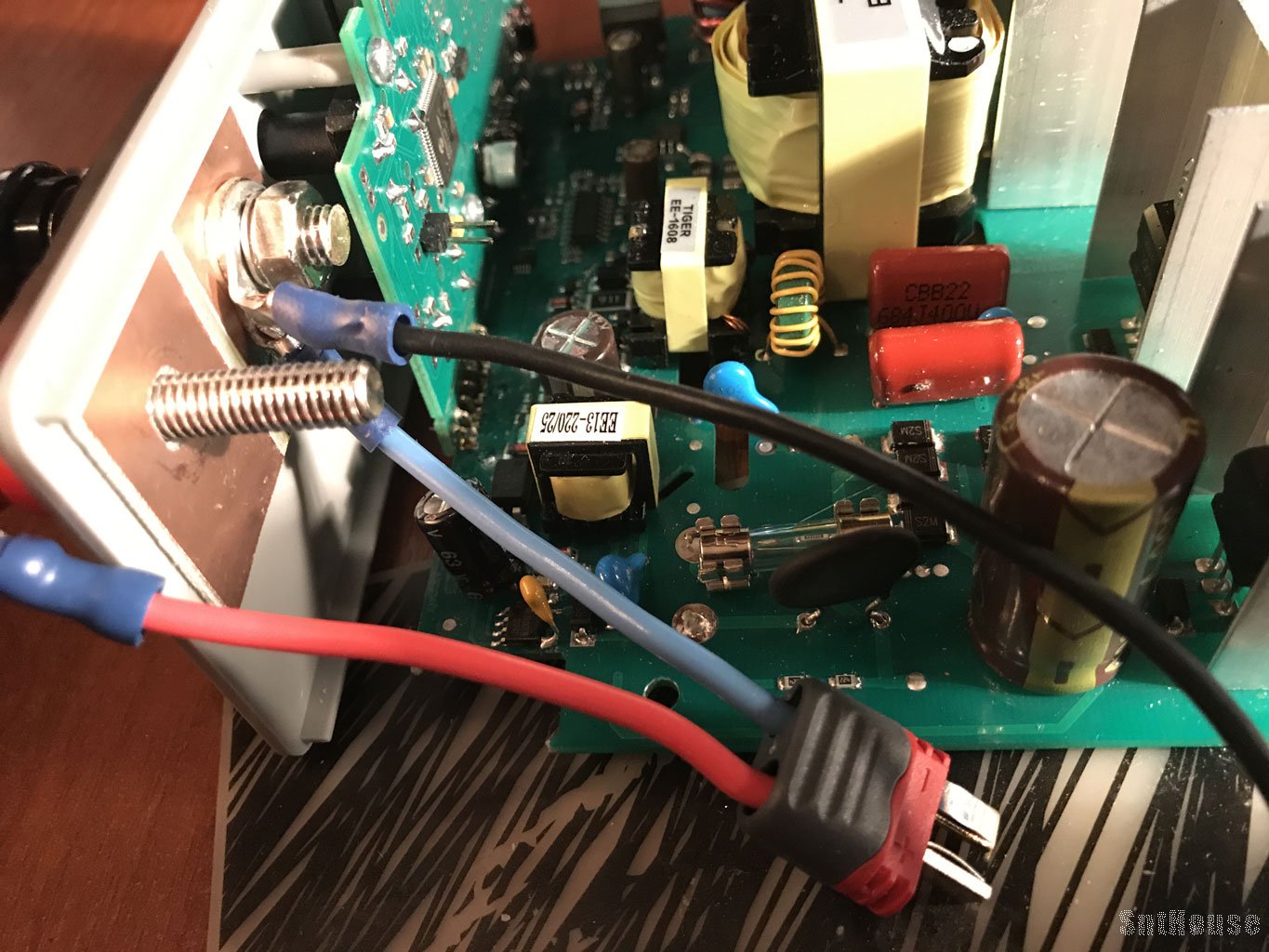

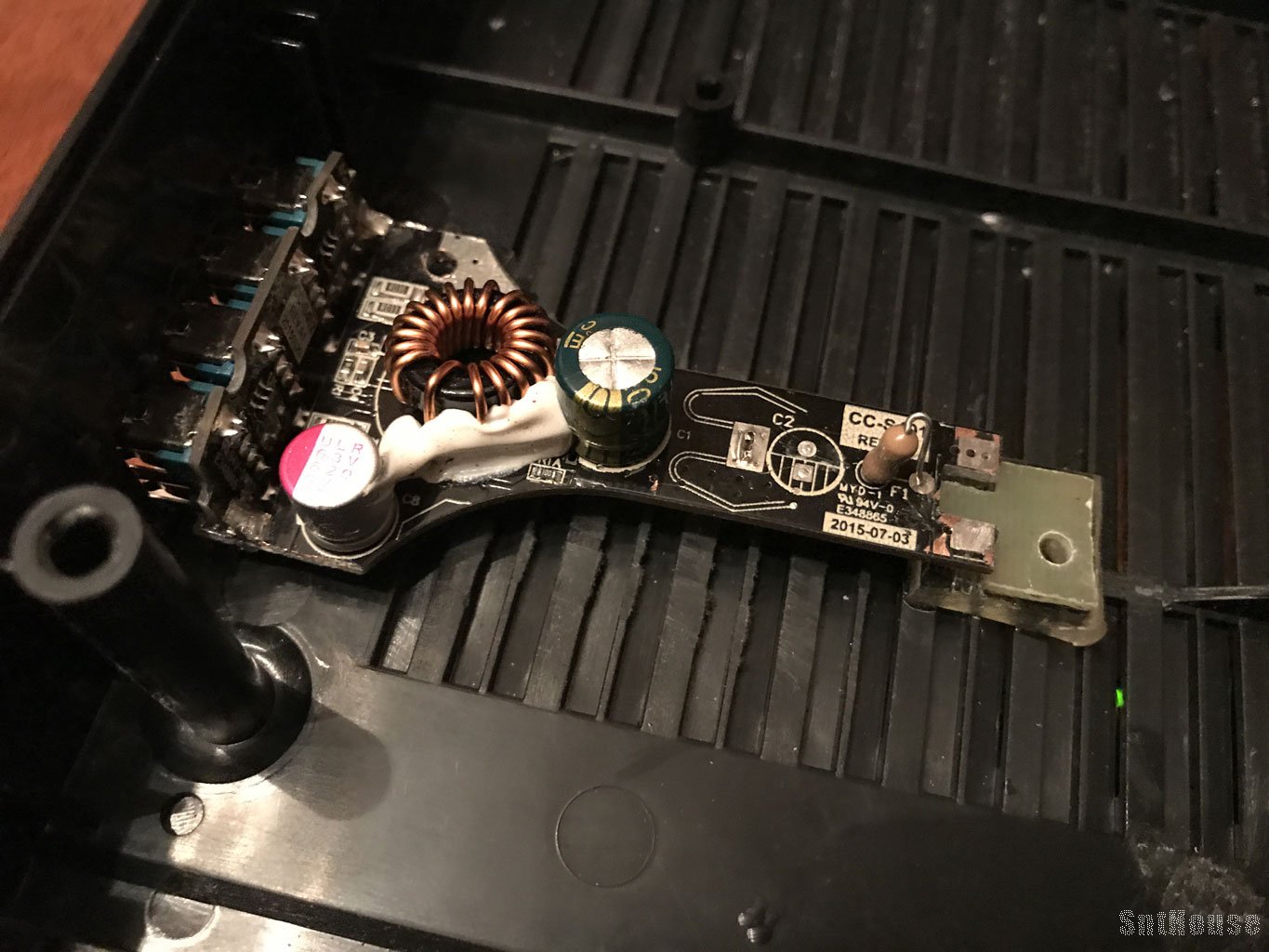

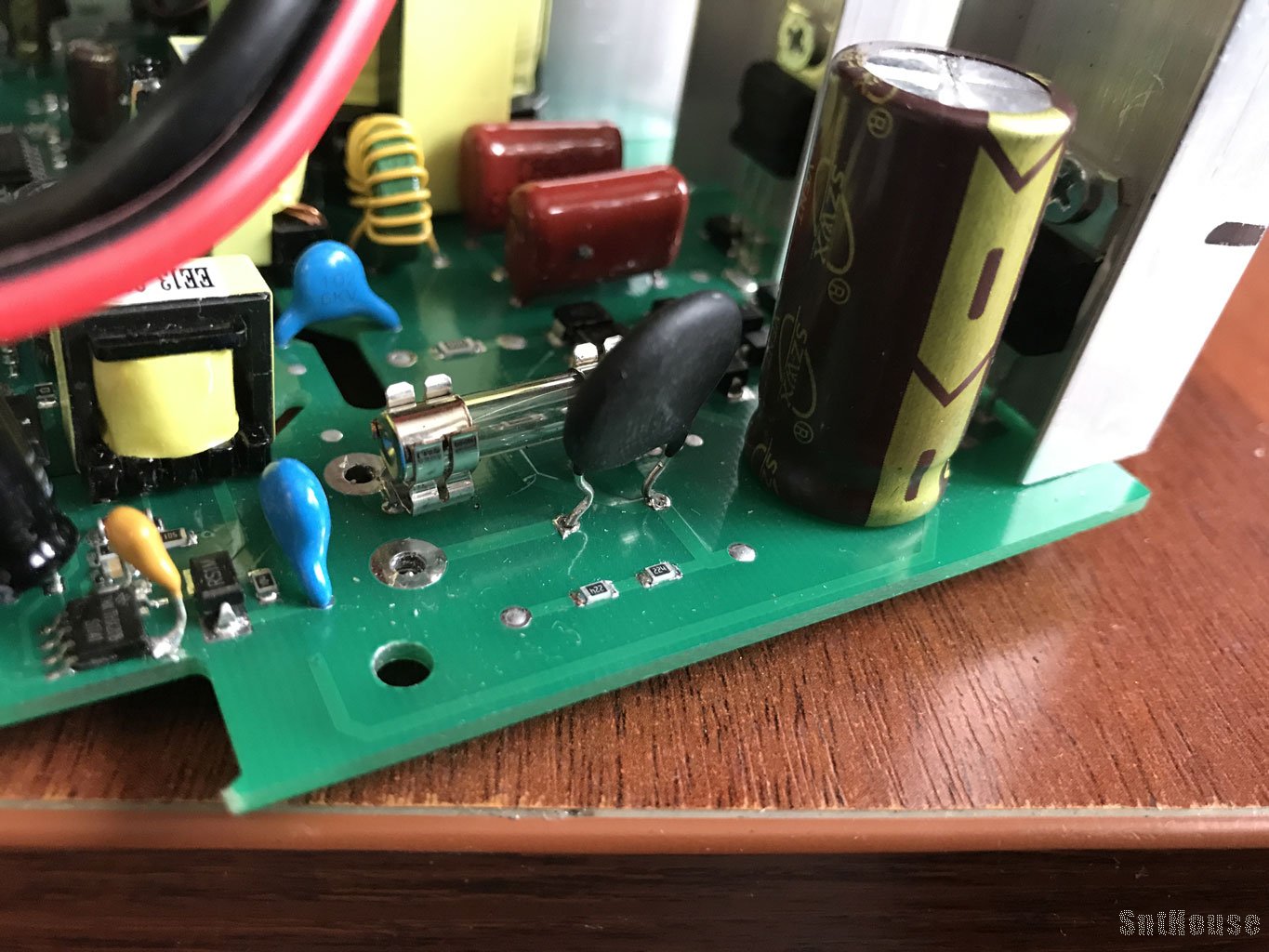

Предохранитель из платы выпаял.

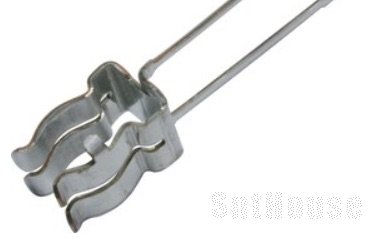

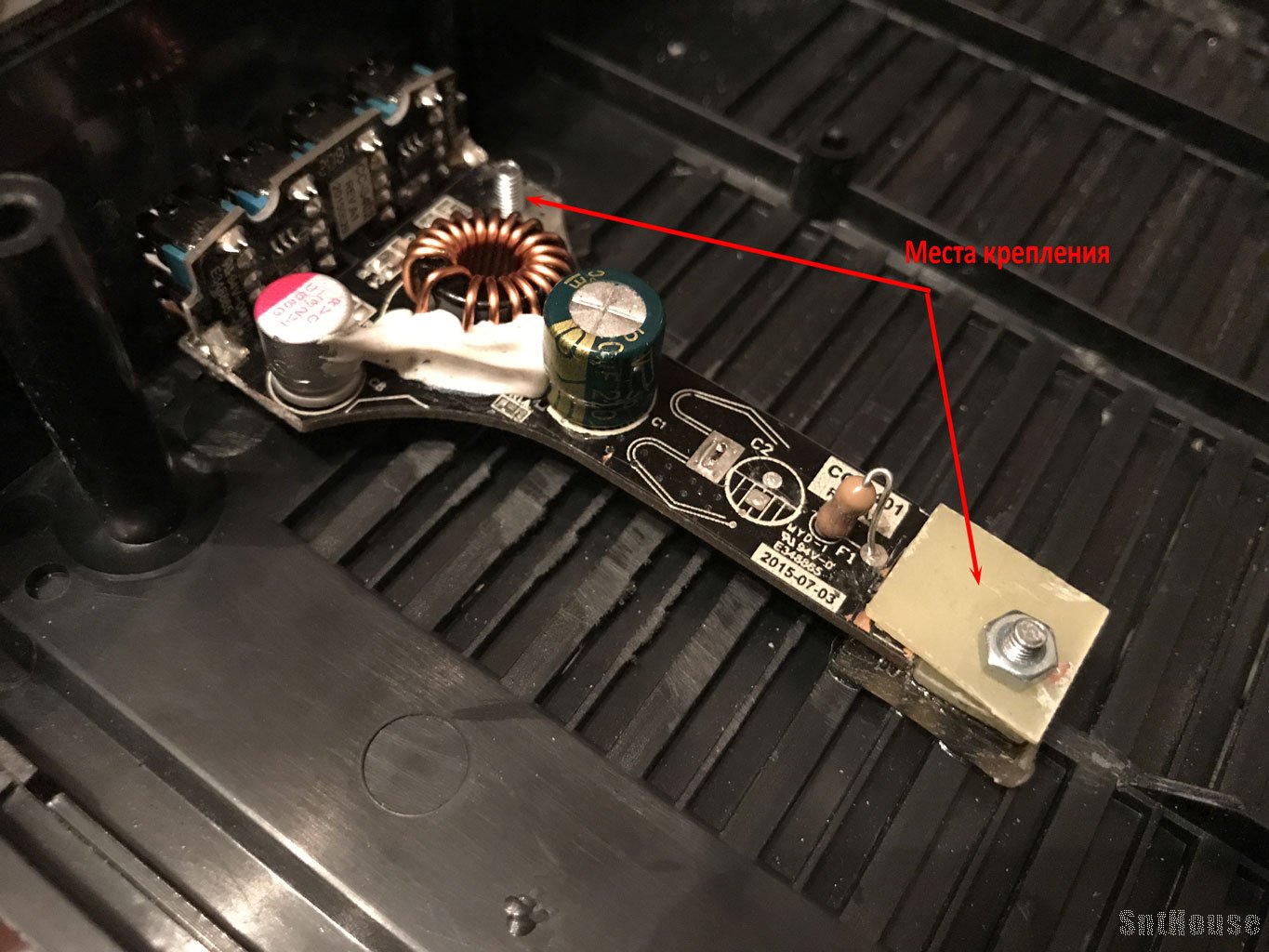

Просверлил пару отверстий 1мм для установки держателя предохранителя 5х20 - FC-05C-E после чего и впаял их туда.

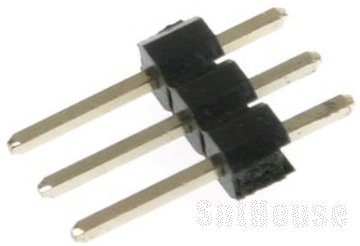

Для вентилятора использовал штыревую вилку PLS-3 (DS1021-1x3) 2.54мм 1x3.
У нее откусил средний вывод и припаял к плате.
Поскольку у данной вилки нету направляющей, то на плате пришлось отметить где "плюс", а где "минус" и при подключении быть внимательным.

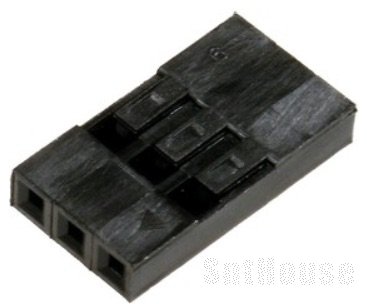

На провода от вентилятора посадил гнездо на кабель 1х3 с контактами 2.54мм - BLS-3 (DS1071-1x3),

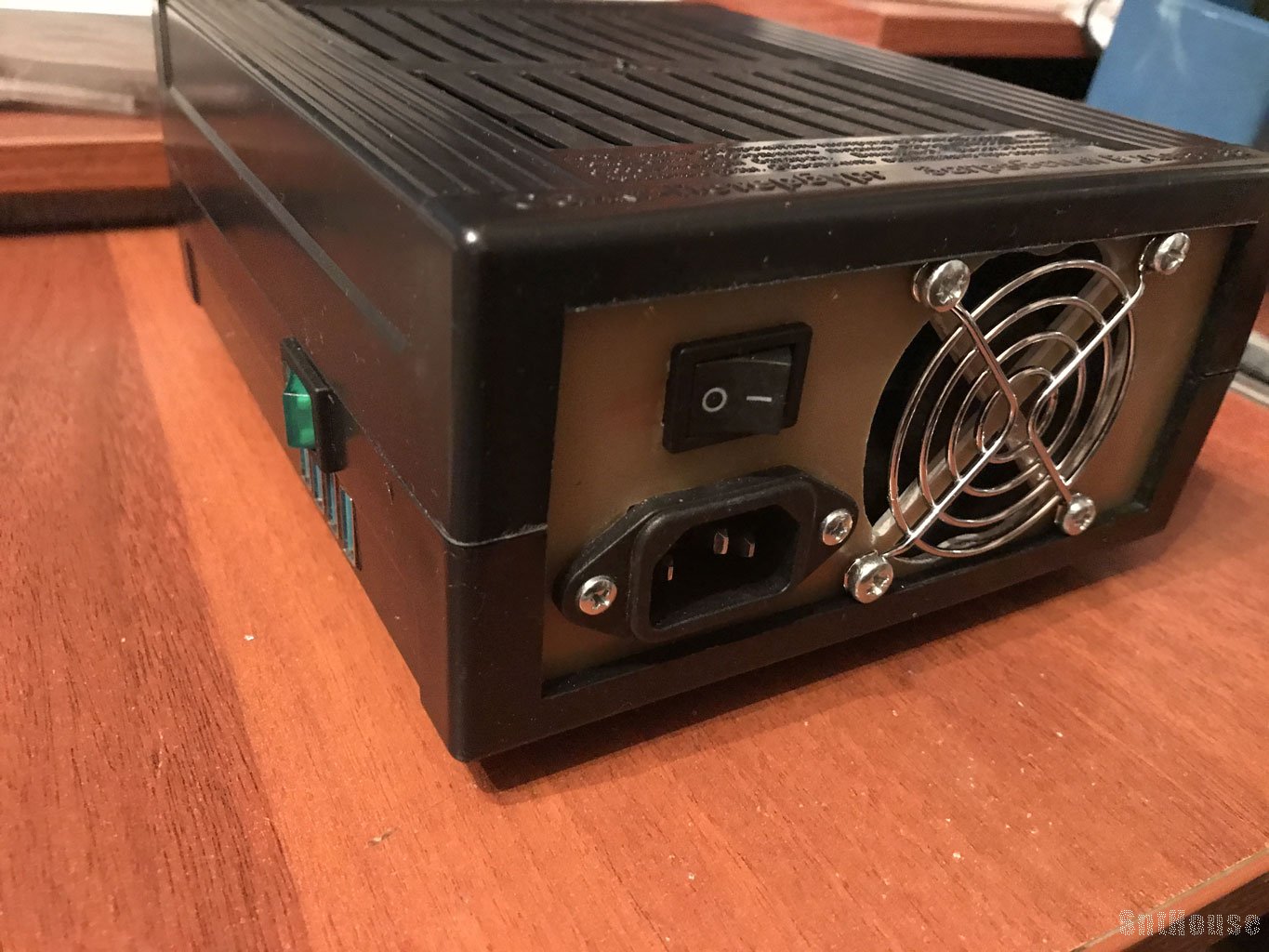

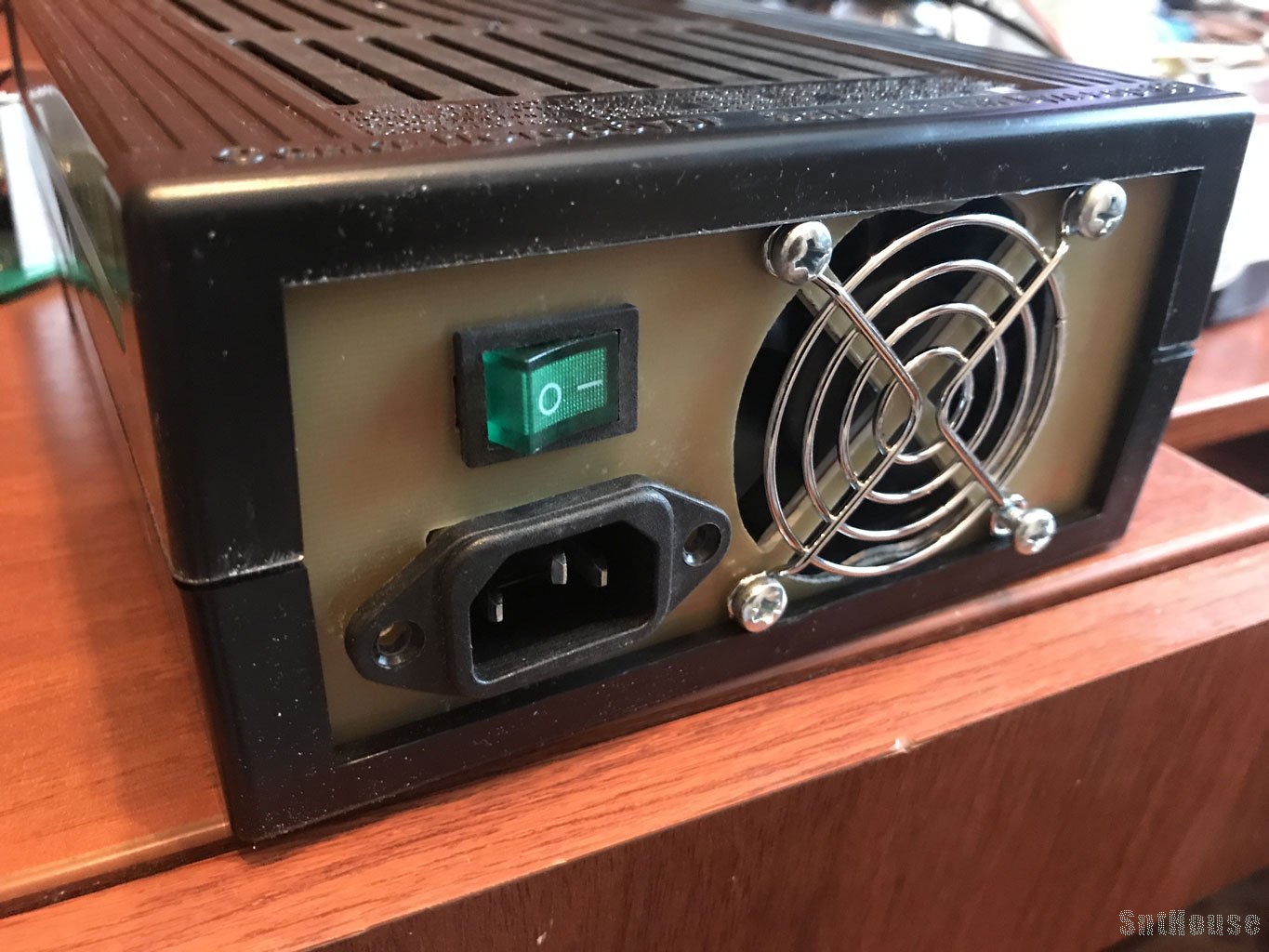

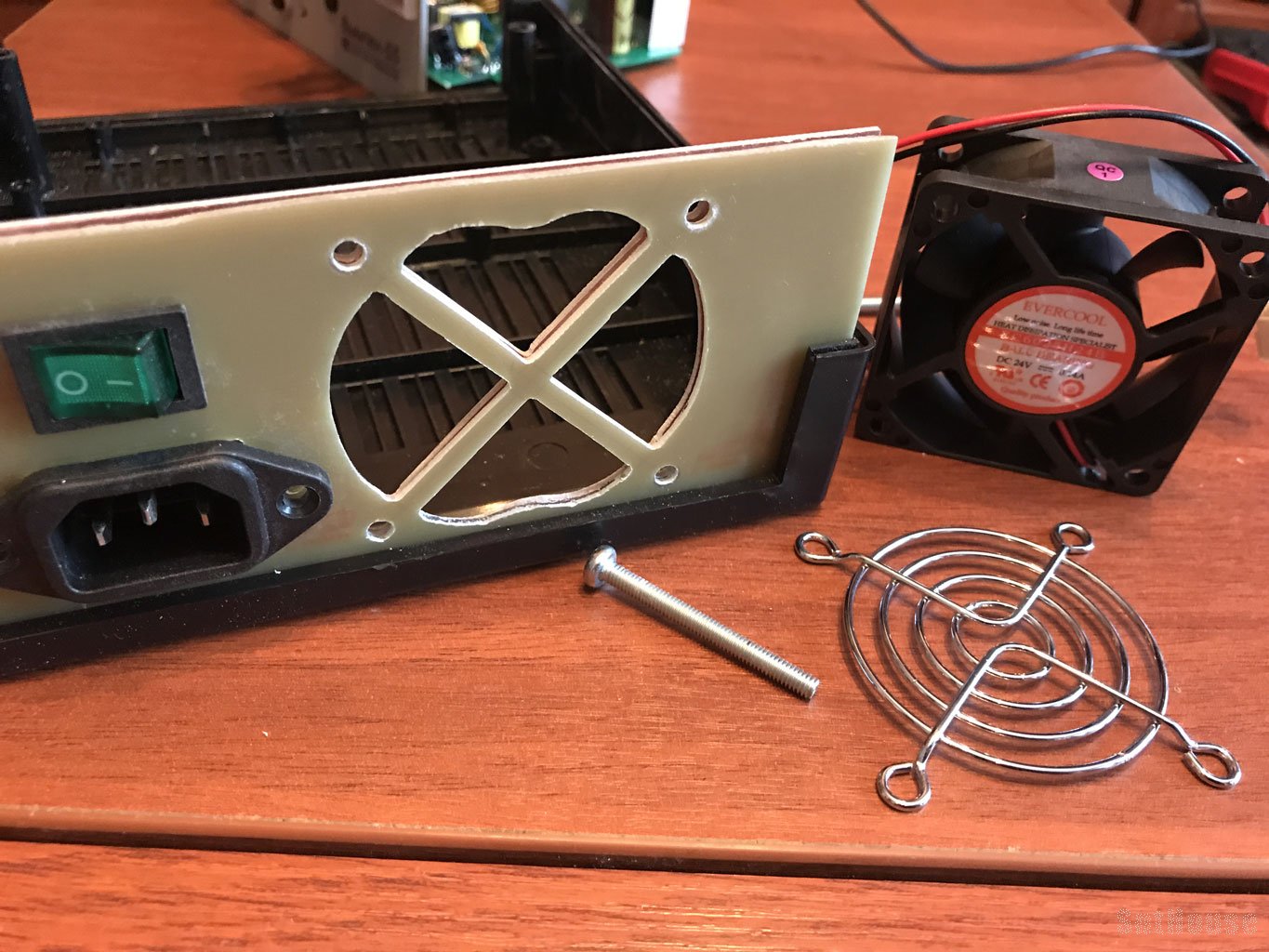

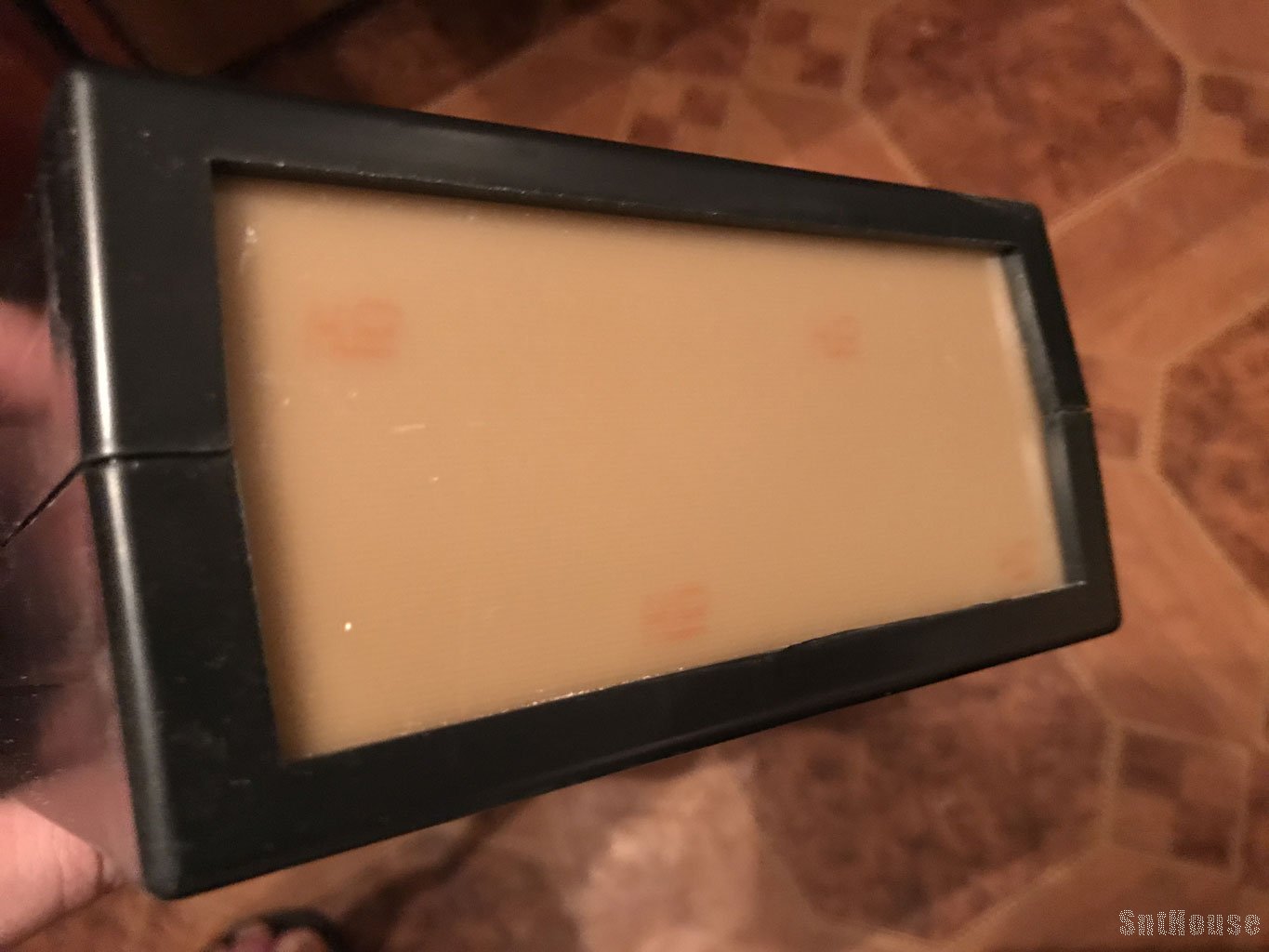

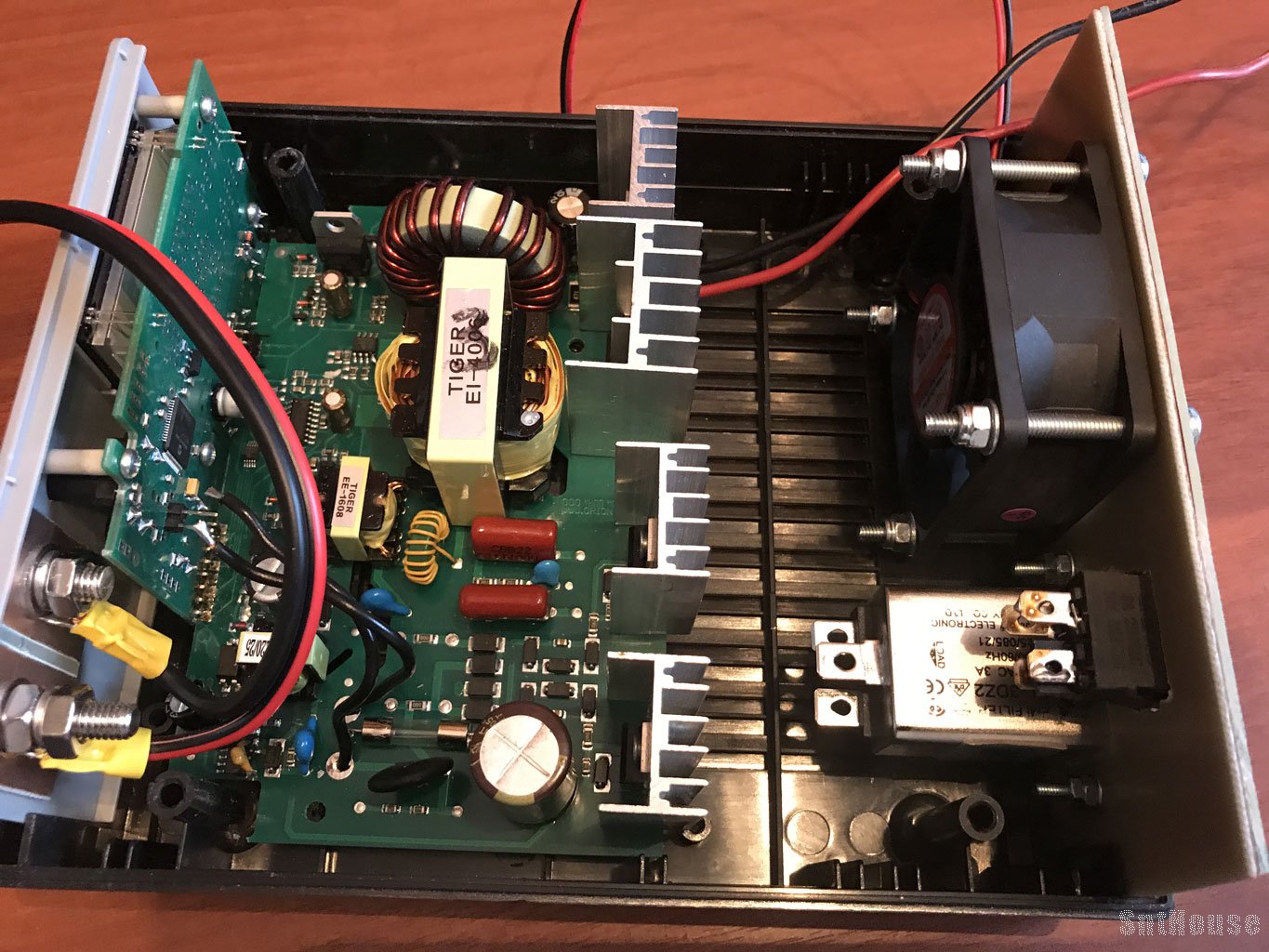

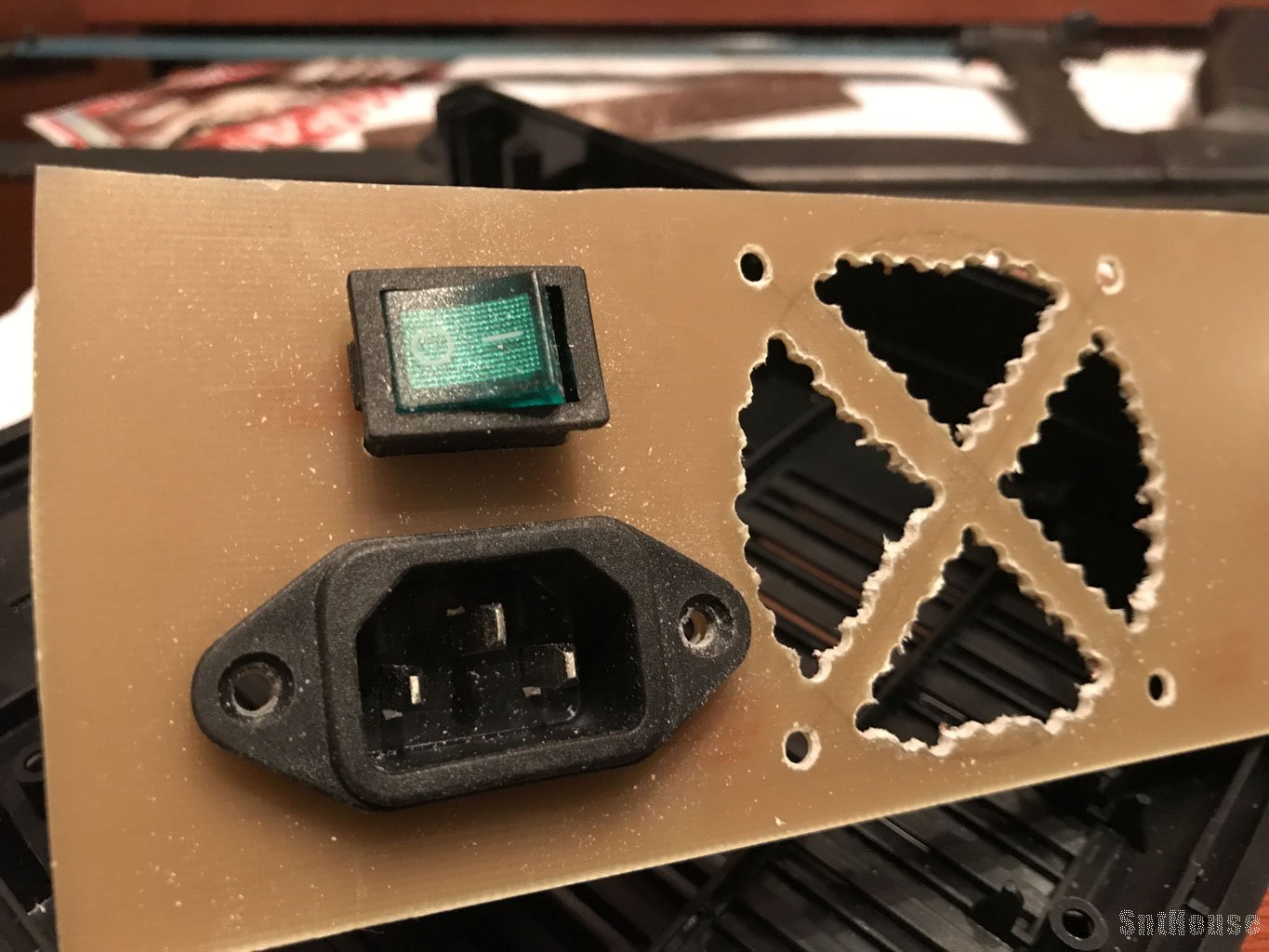

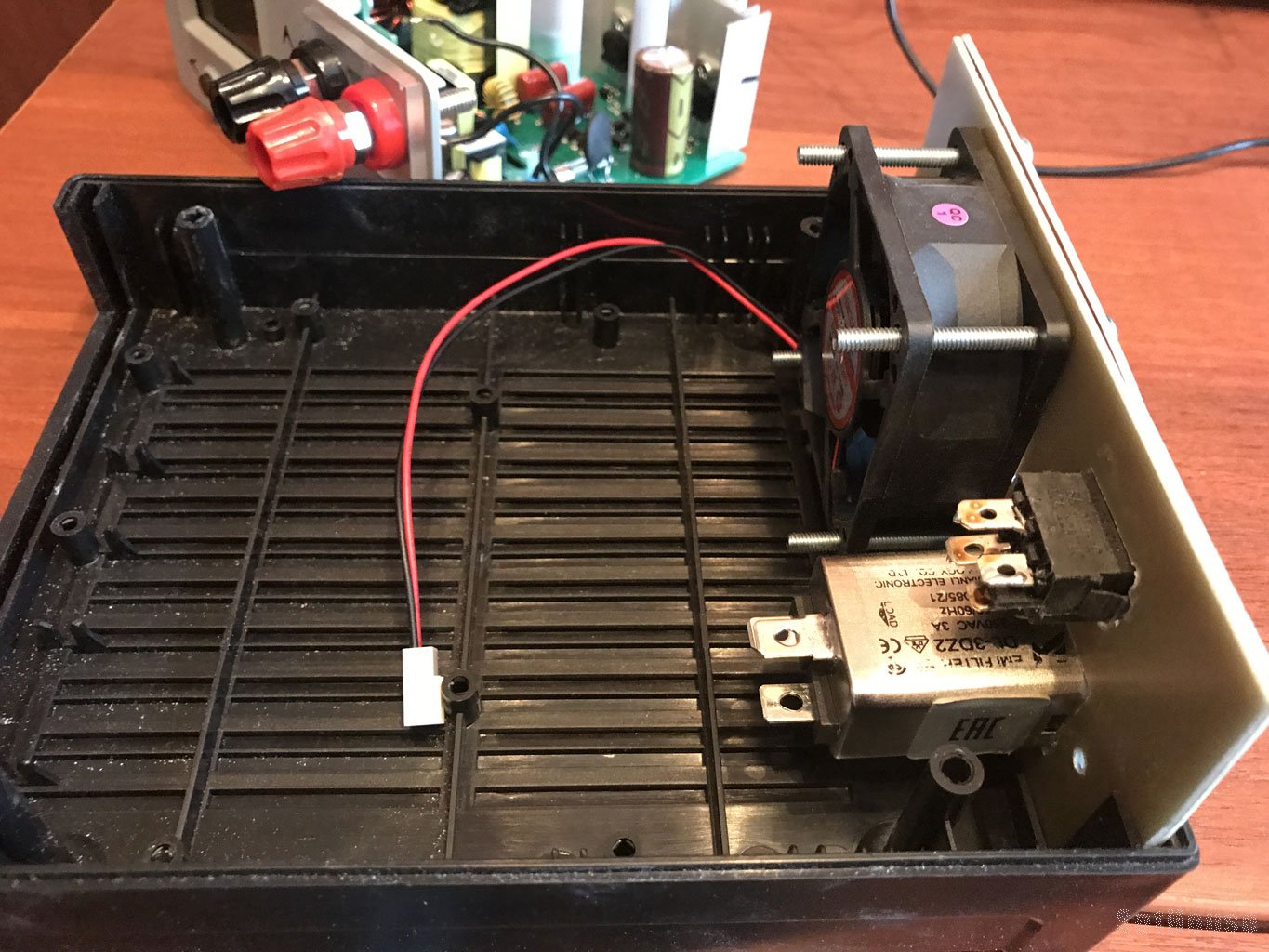

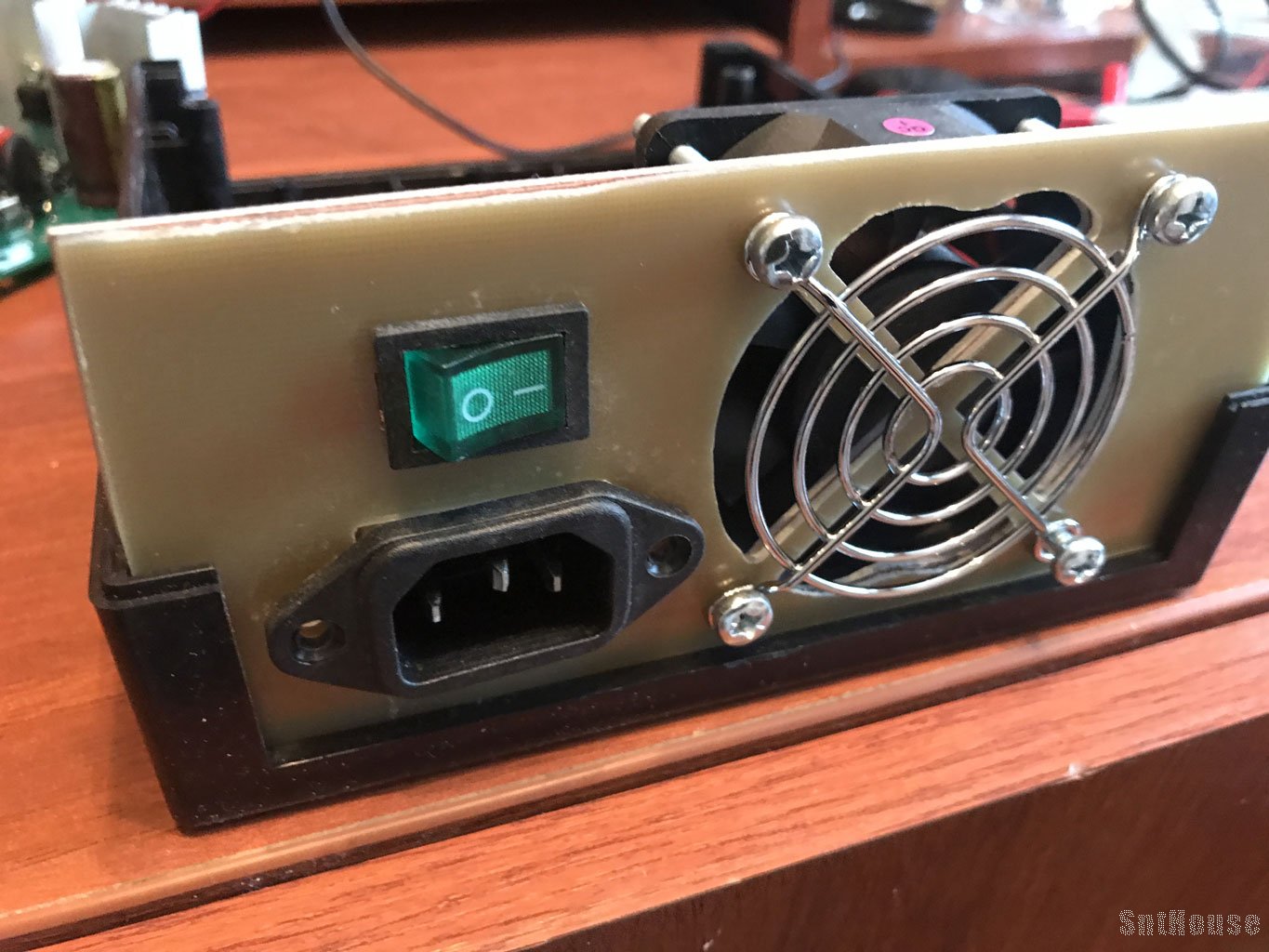

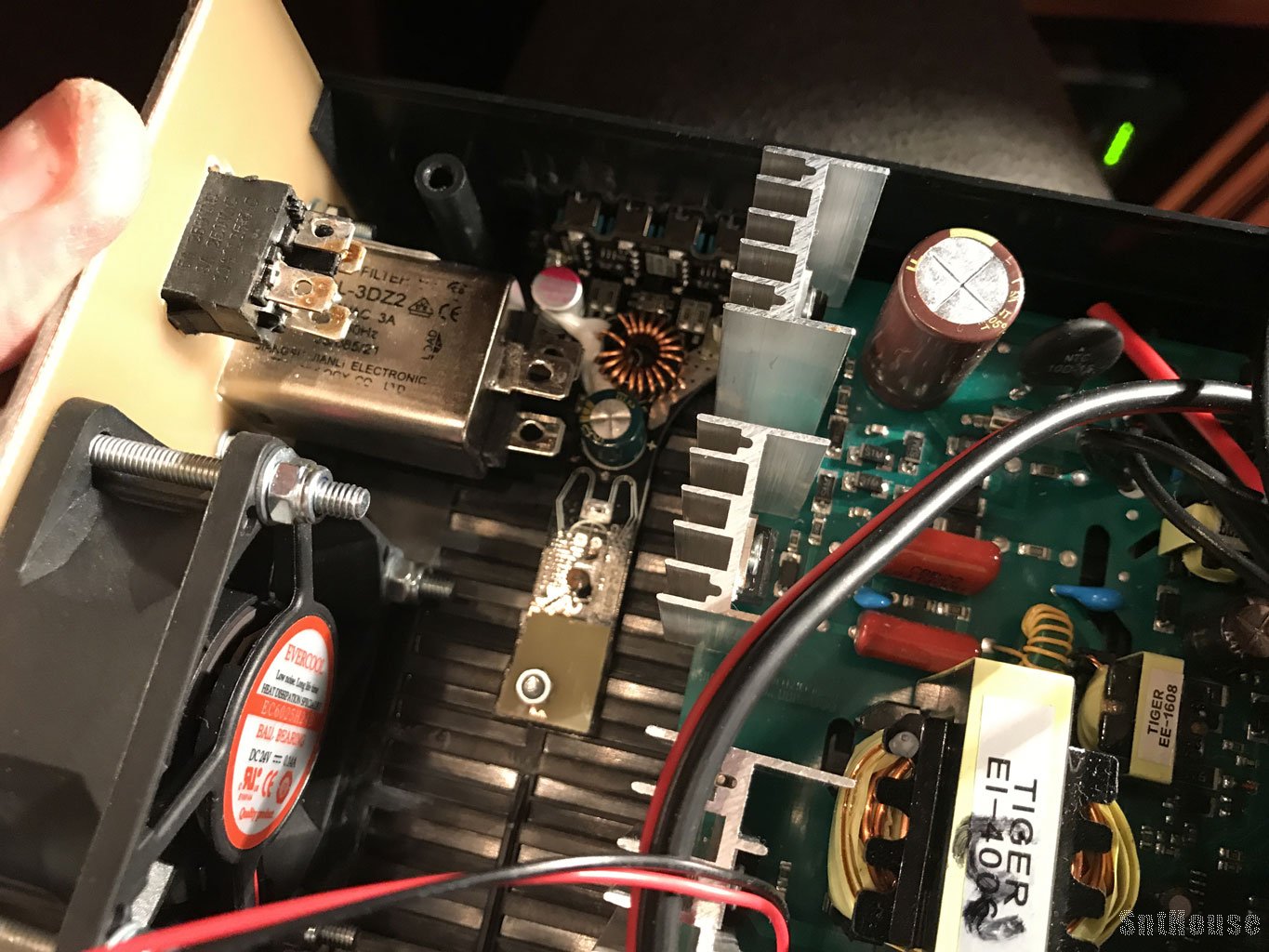

С обратной стороны Вымпел-55 из двух листов стеклотекстолита толщиной 1,5мм выпилил стенку-заглушку.

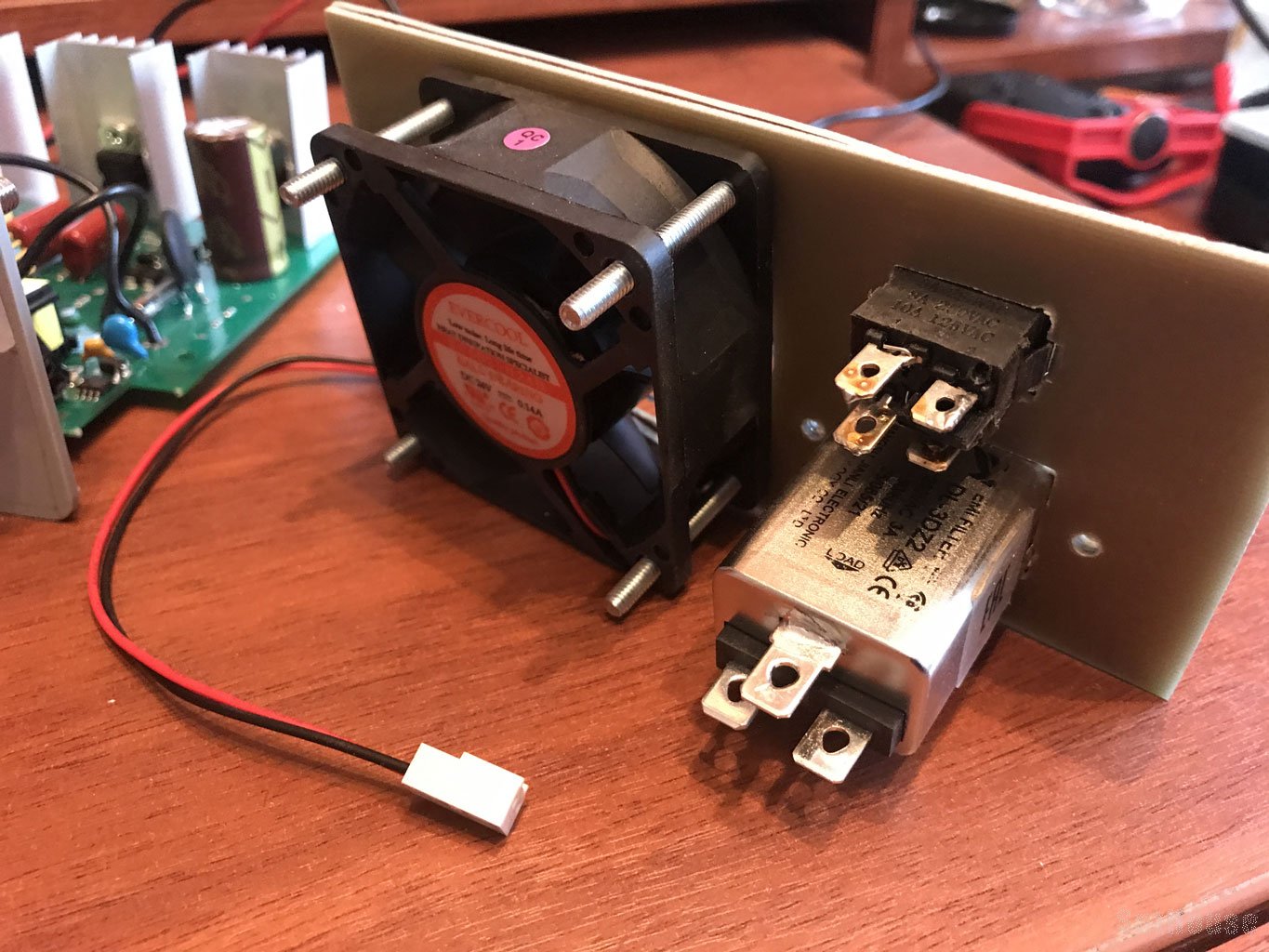

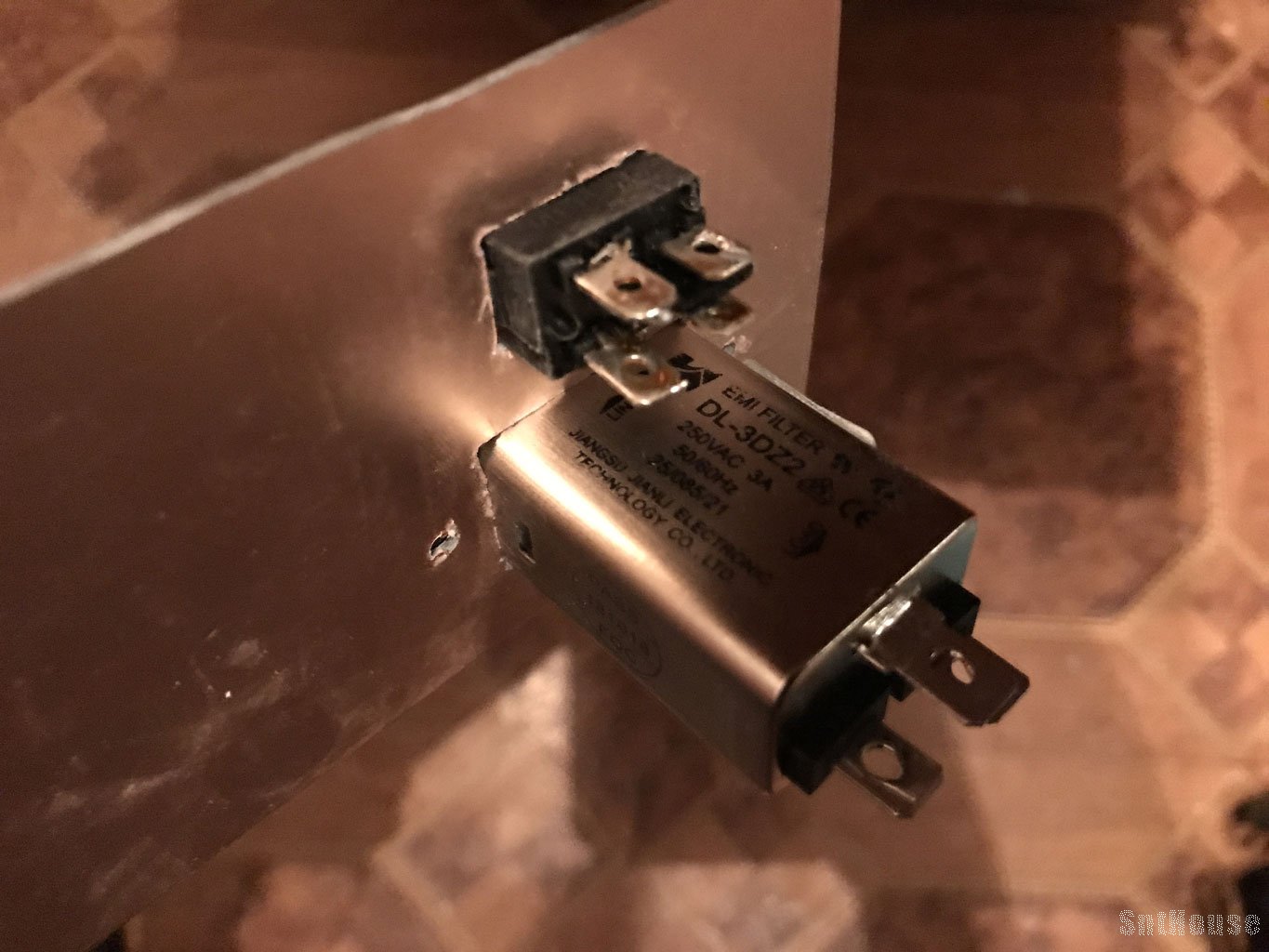

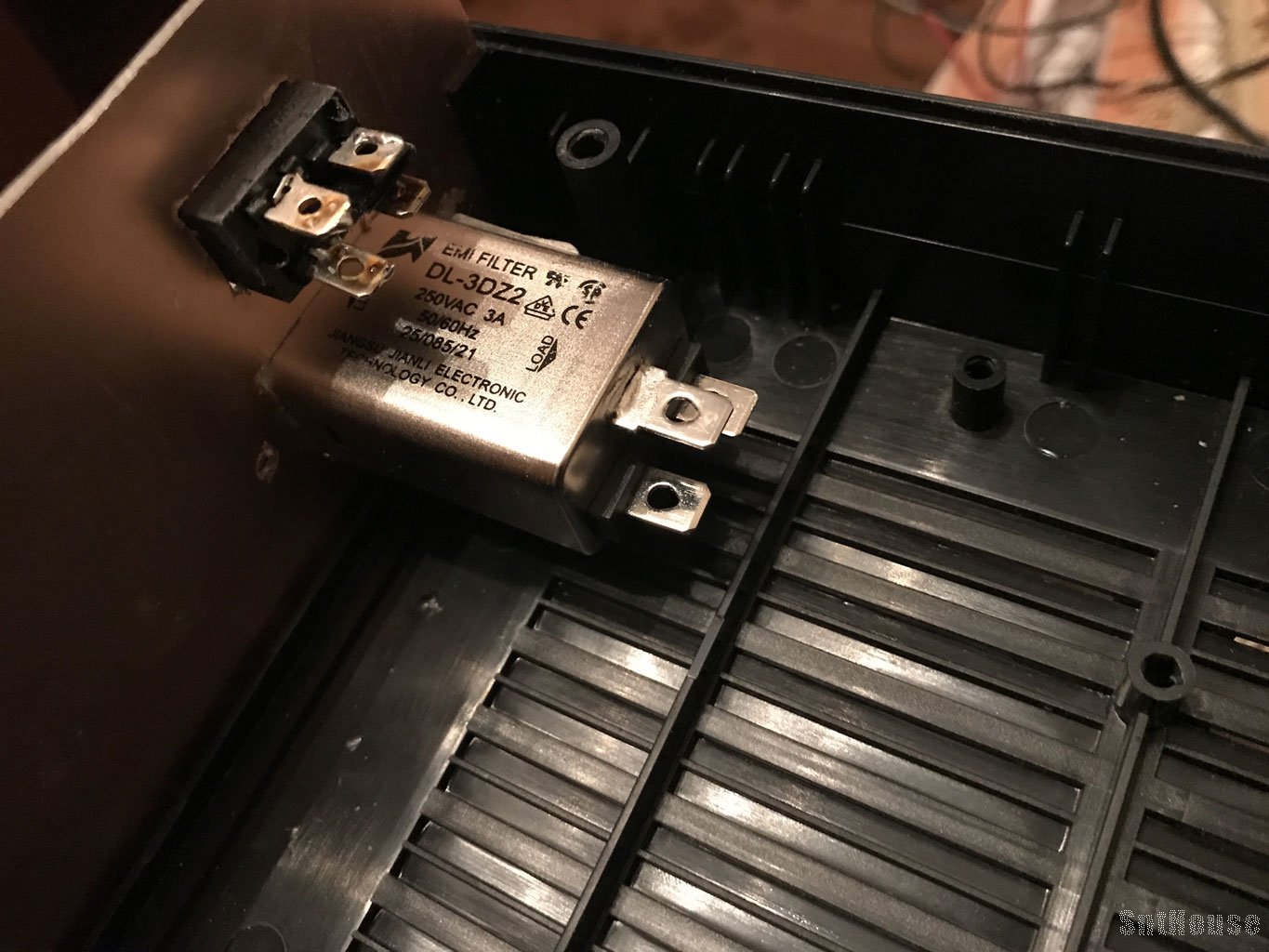

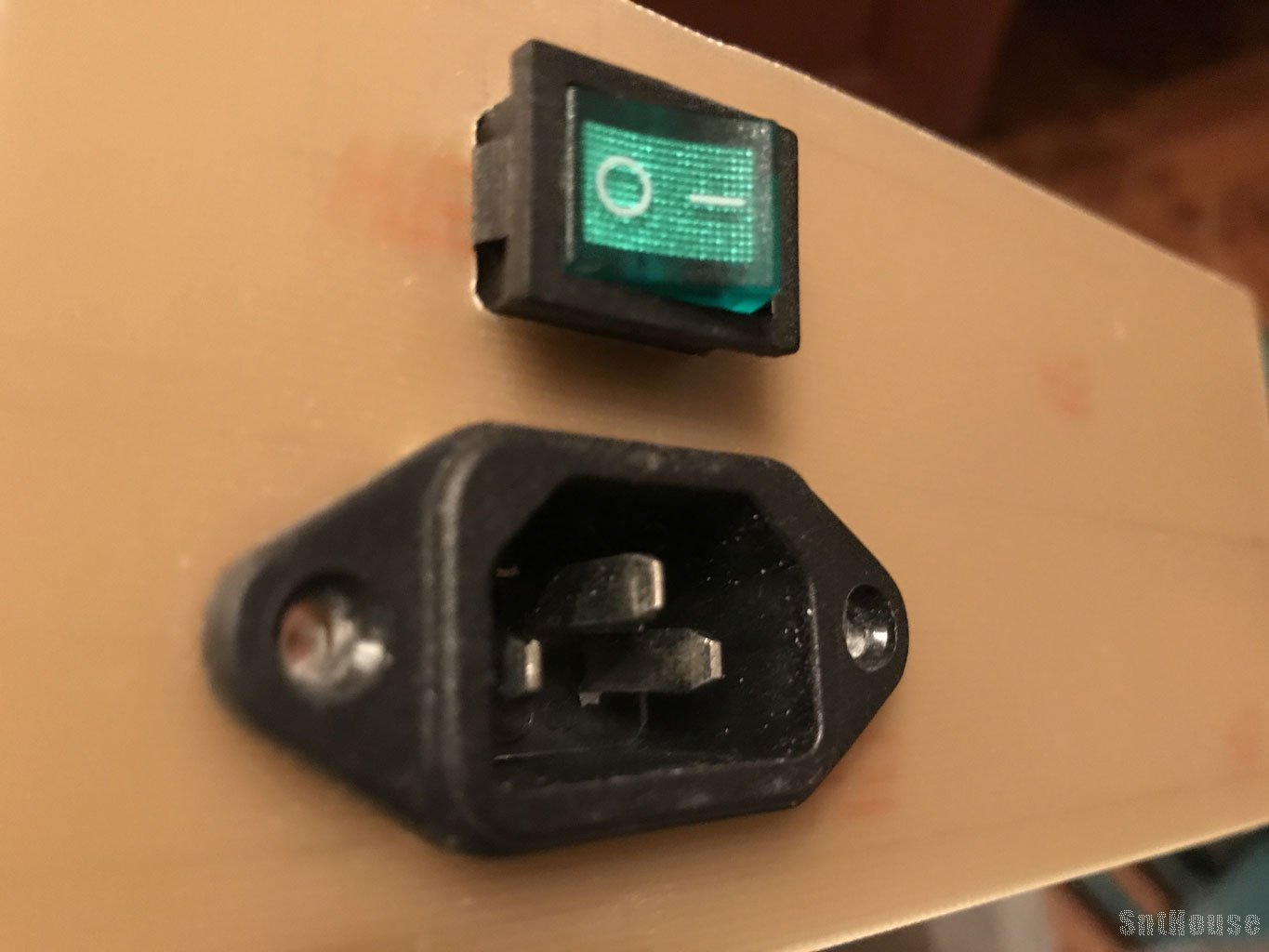

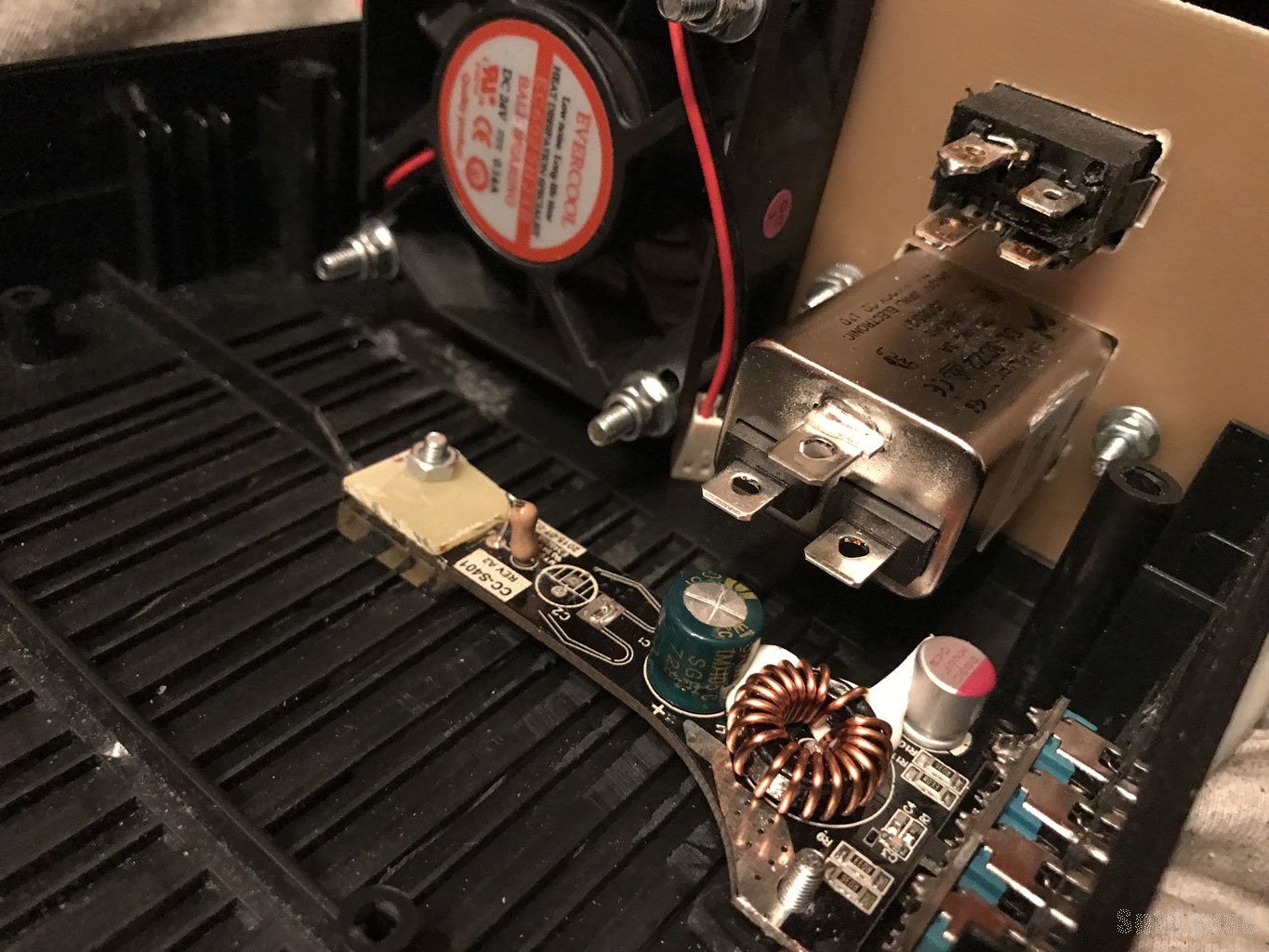

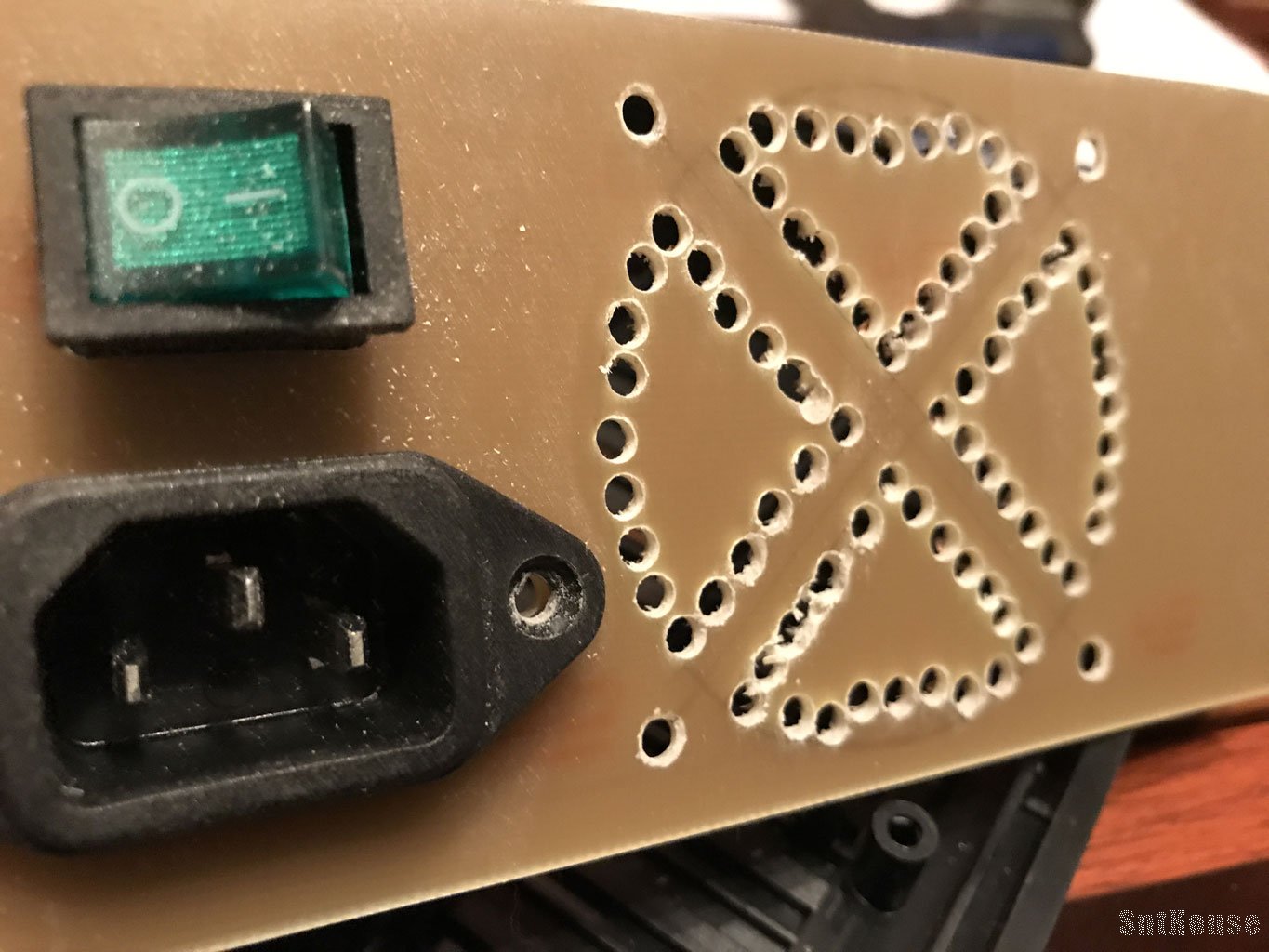

В ней высверлил посадочное место под сетевой фильтр DL-3DZ2 на 3А и сетевой выключатель.

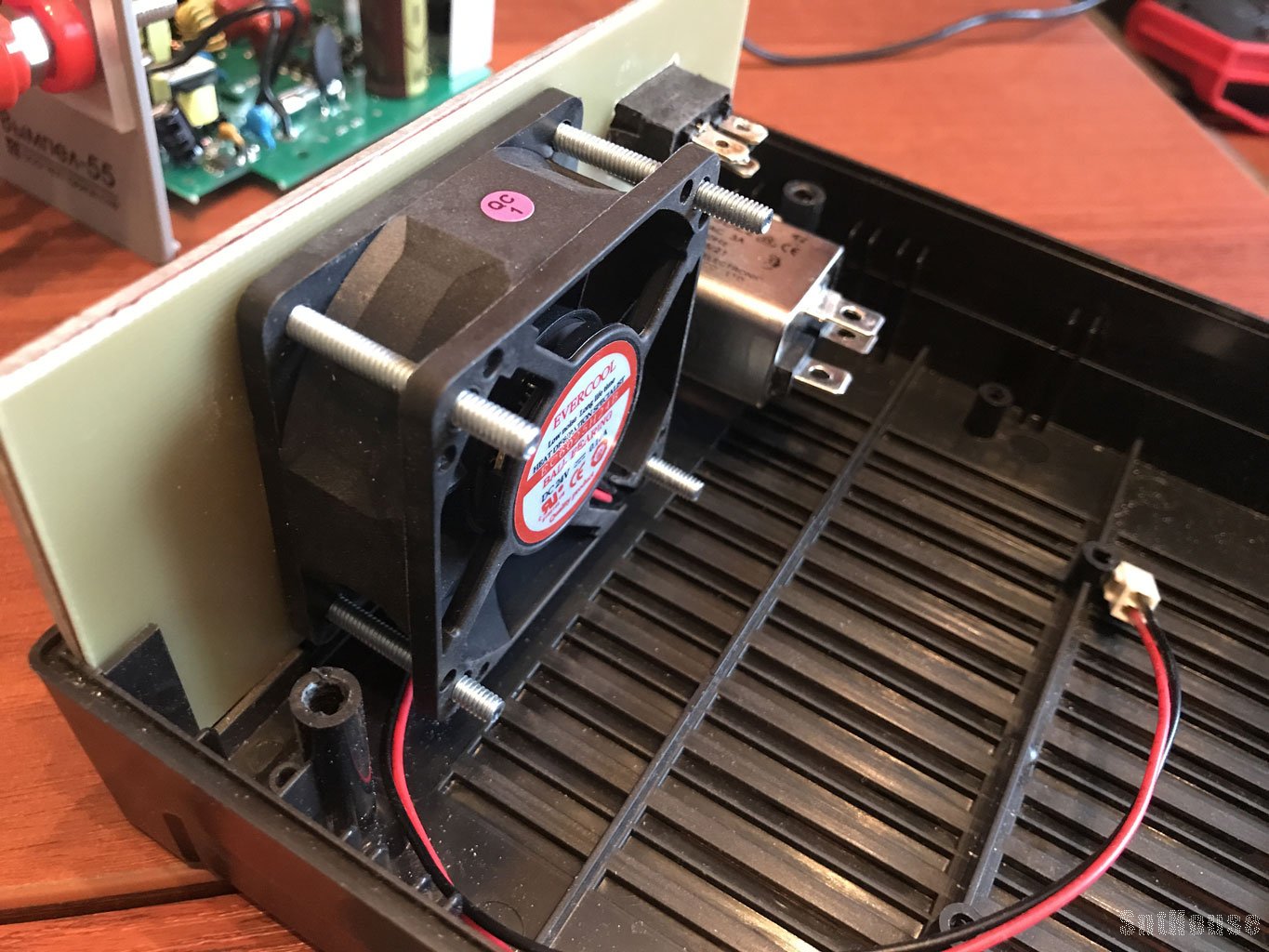

Рядом высверлил отверстие под вентилятор 60х60 которое закрыл решеткой FG-60/M (SM7240B).

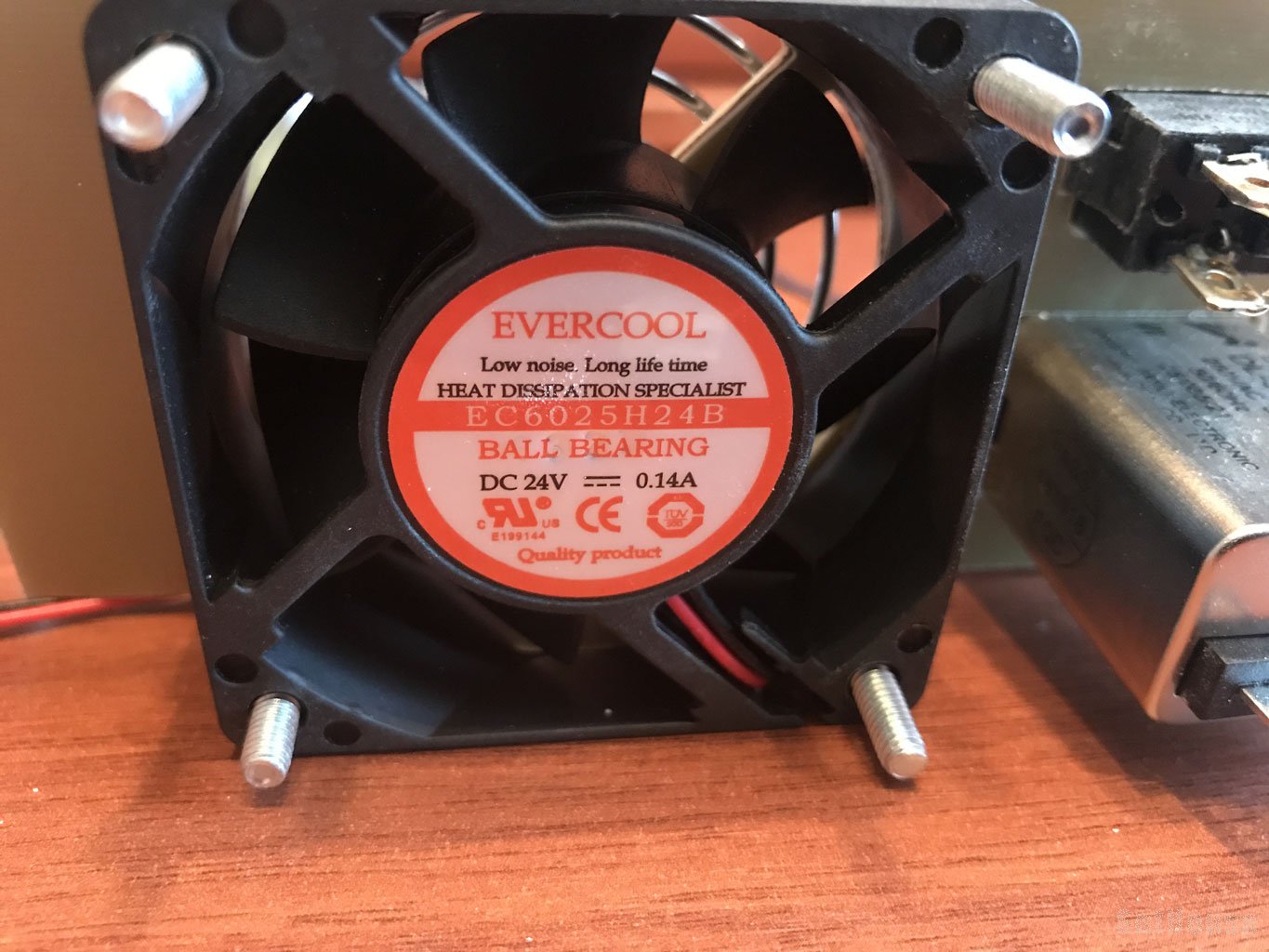

В качестве вентилятора использовал EC6025H24B на 24В, 60х60х25мм с подшипником качения, 5000 об/мин.
Должен сказать, что по факту он оказался даже чуть шумнее, нежели штатный.

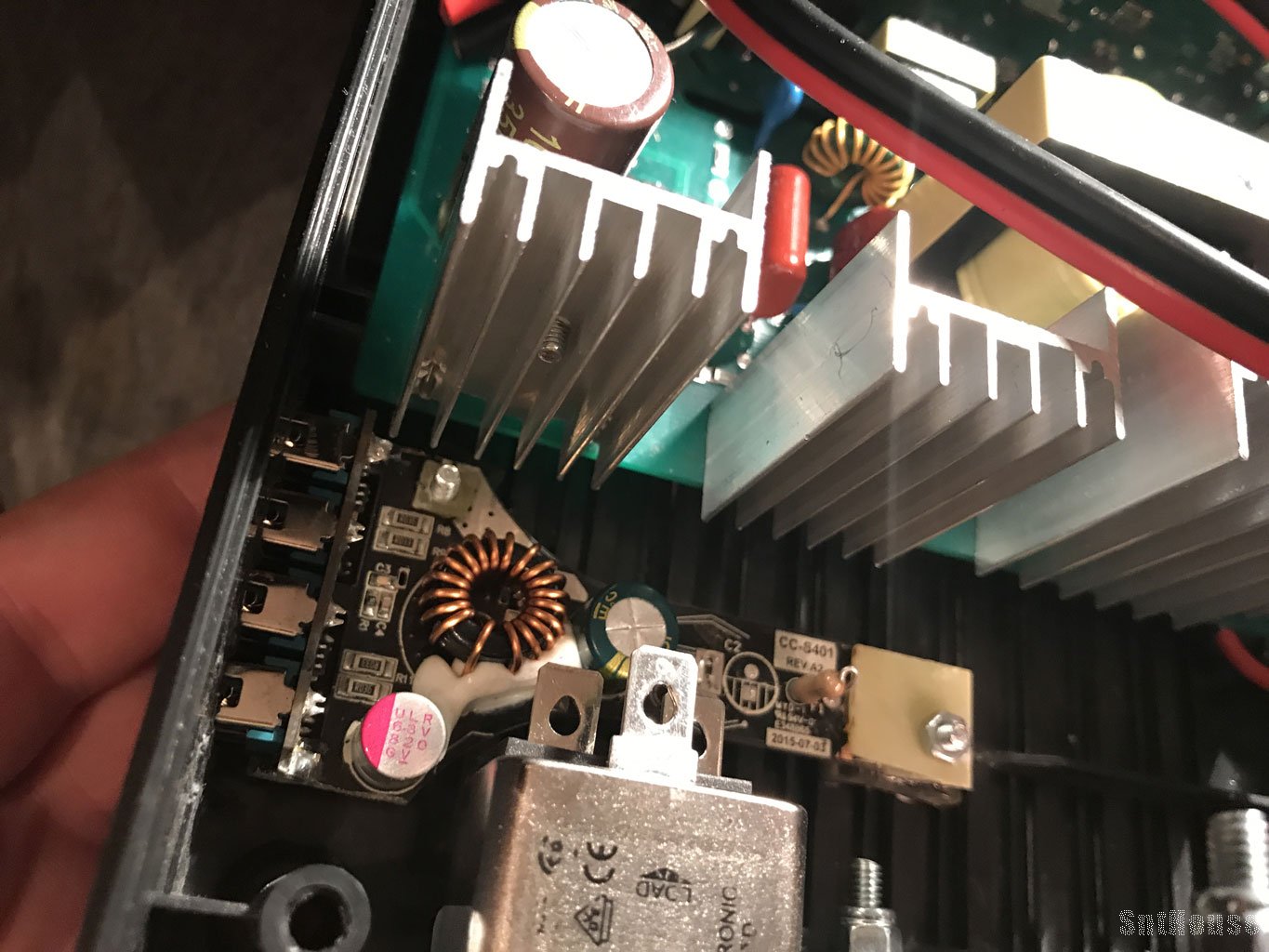

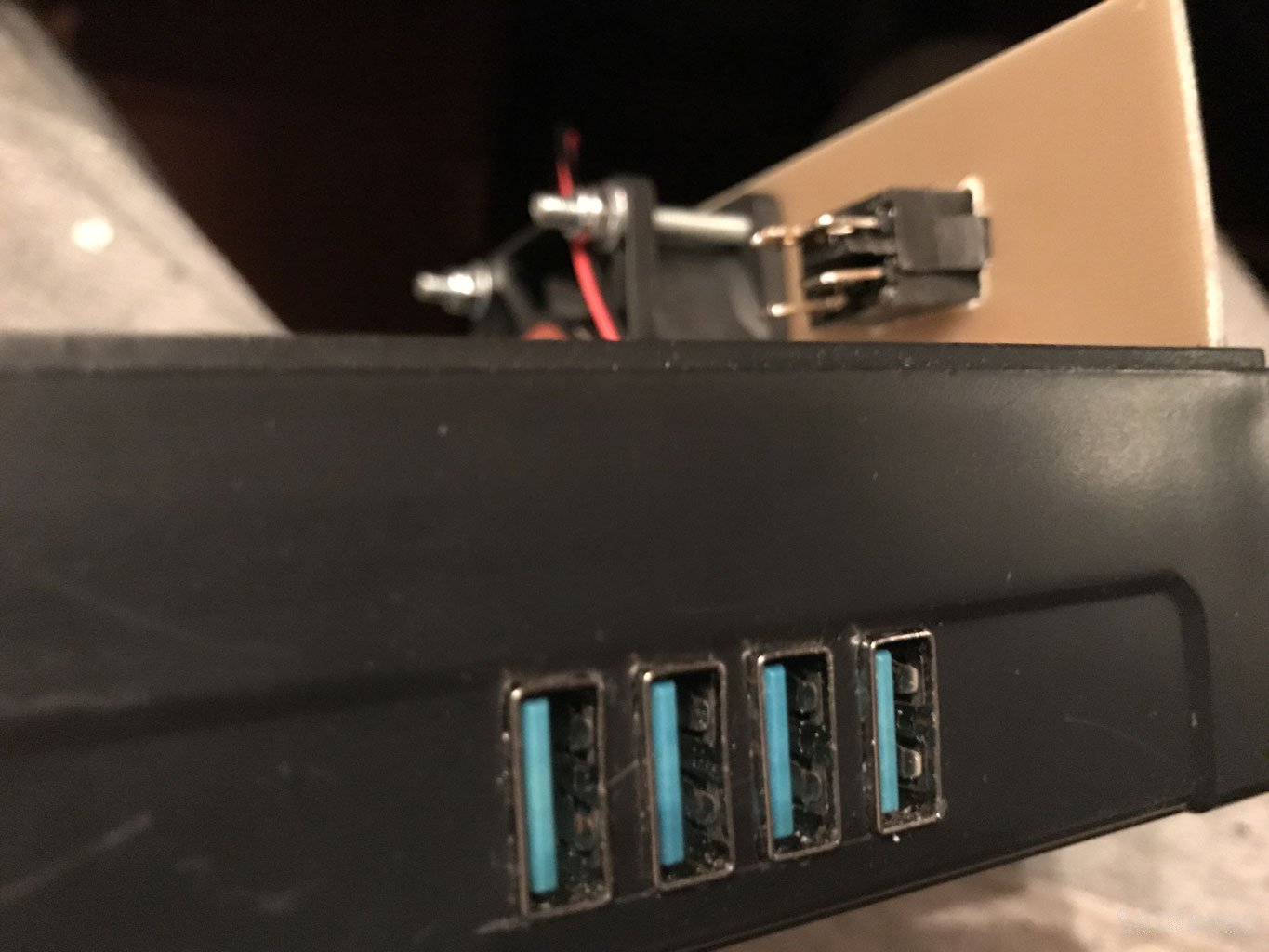

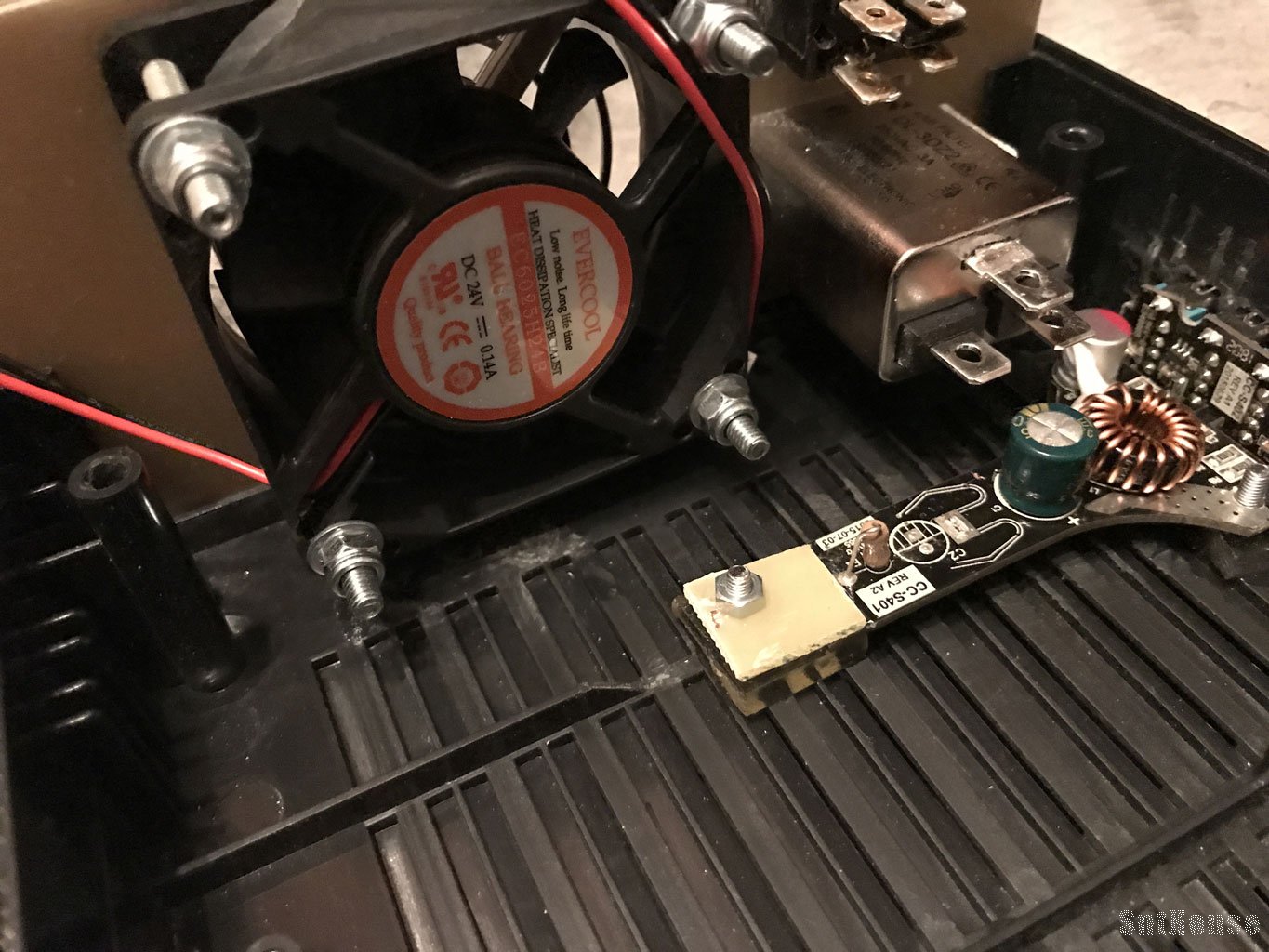

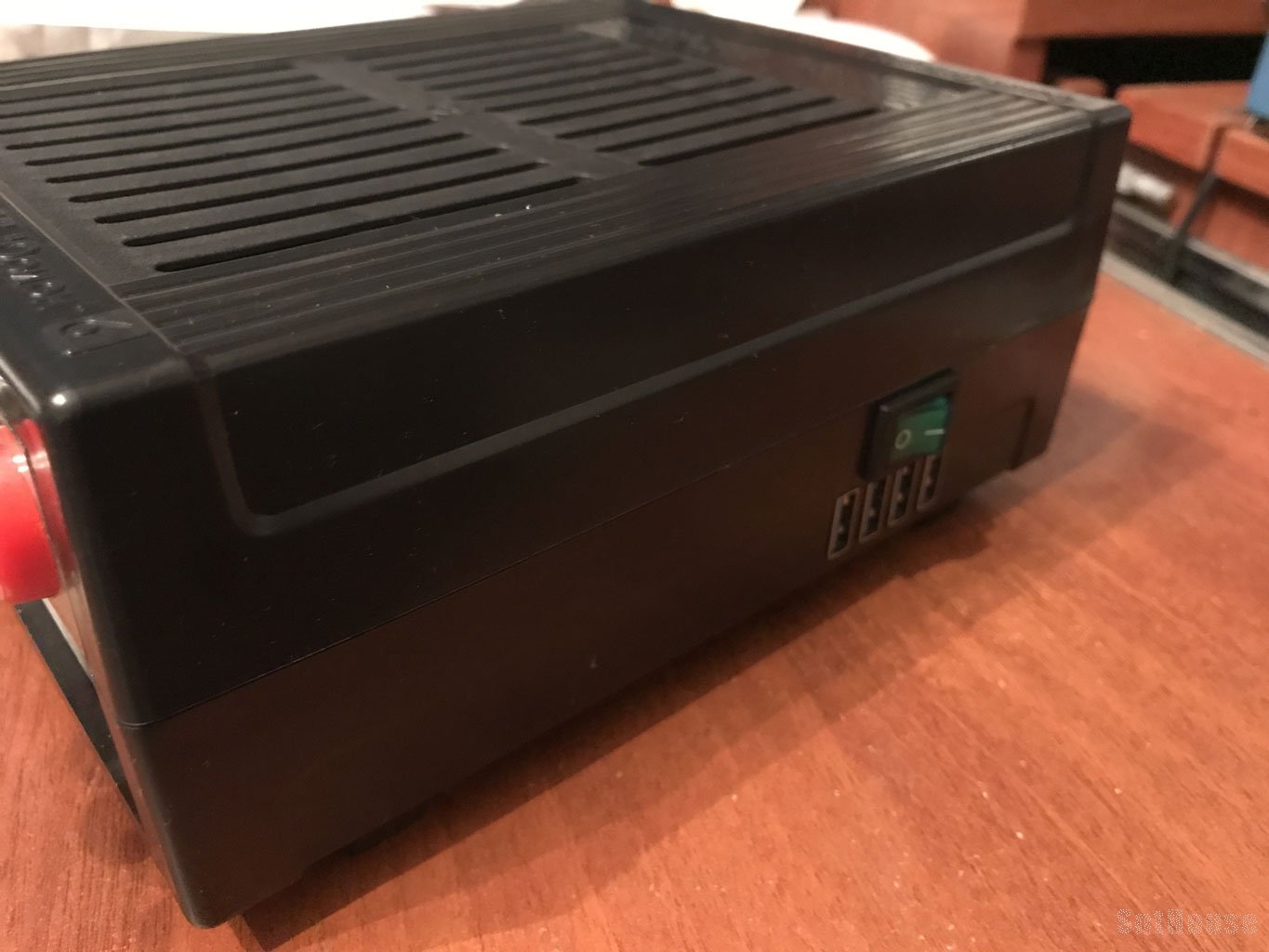

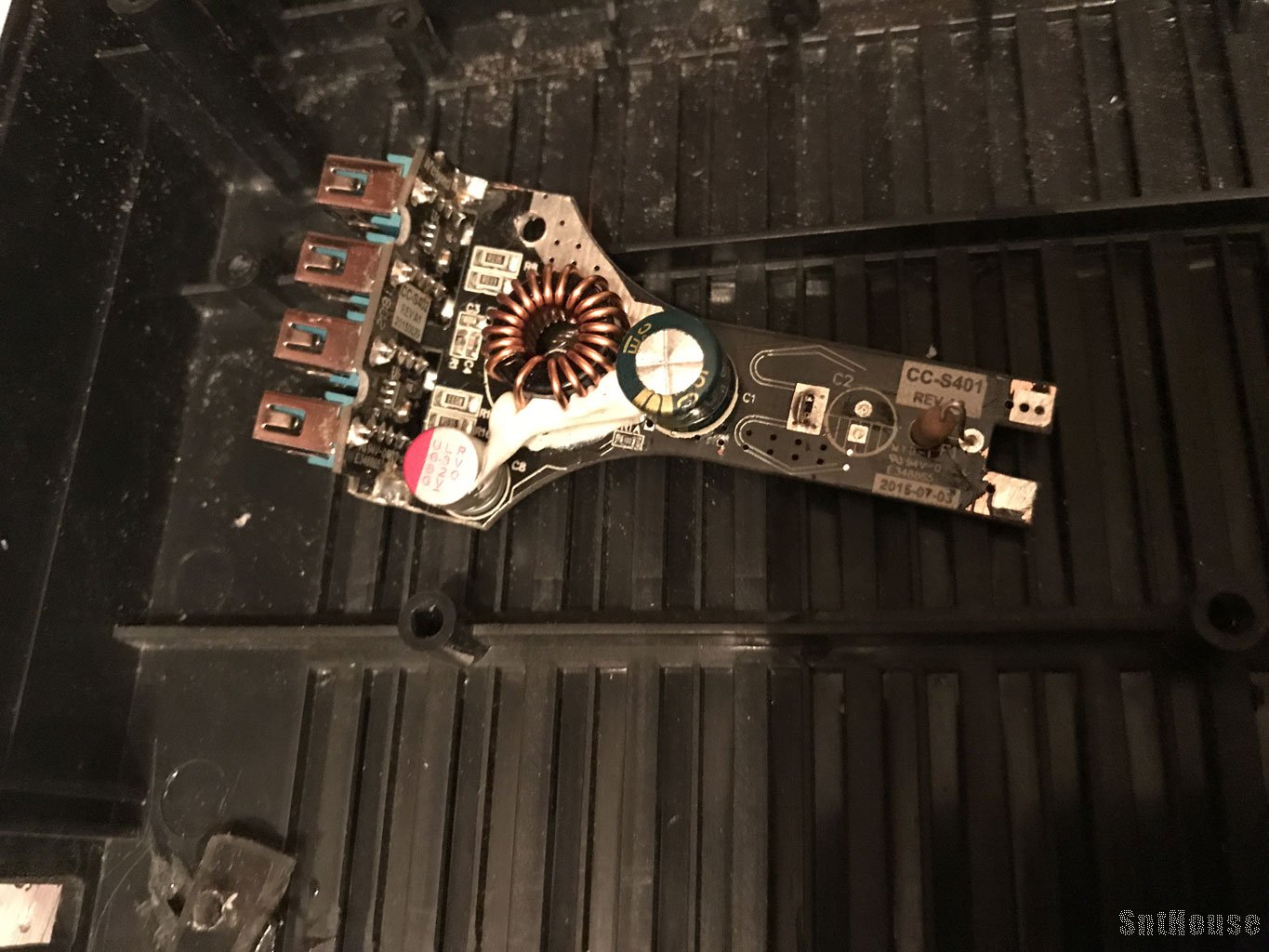

В качестве дополнительного отдельного блока питания USB устройств я использовал валявшийся без дела автомобильное зарядное устройство на несколько УСБ разъемов.

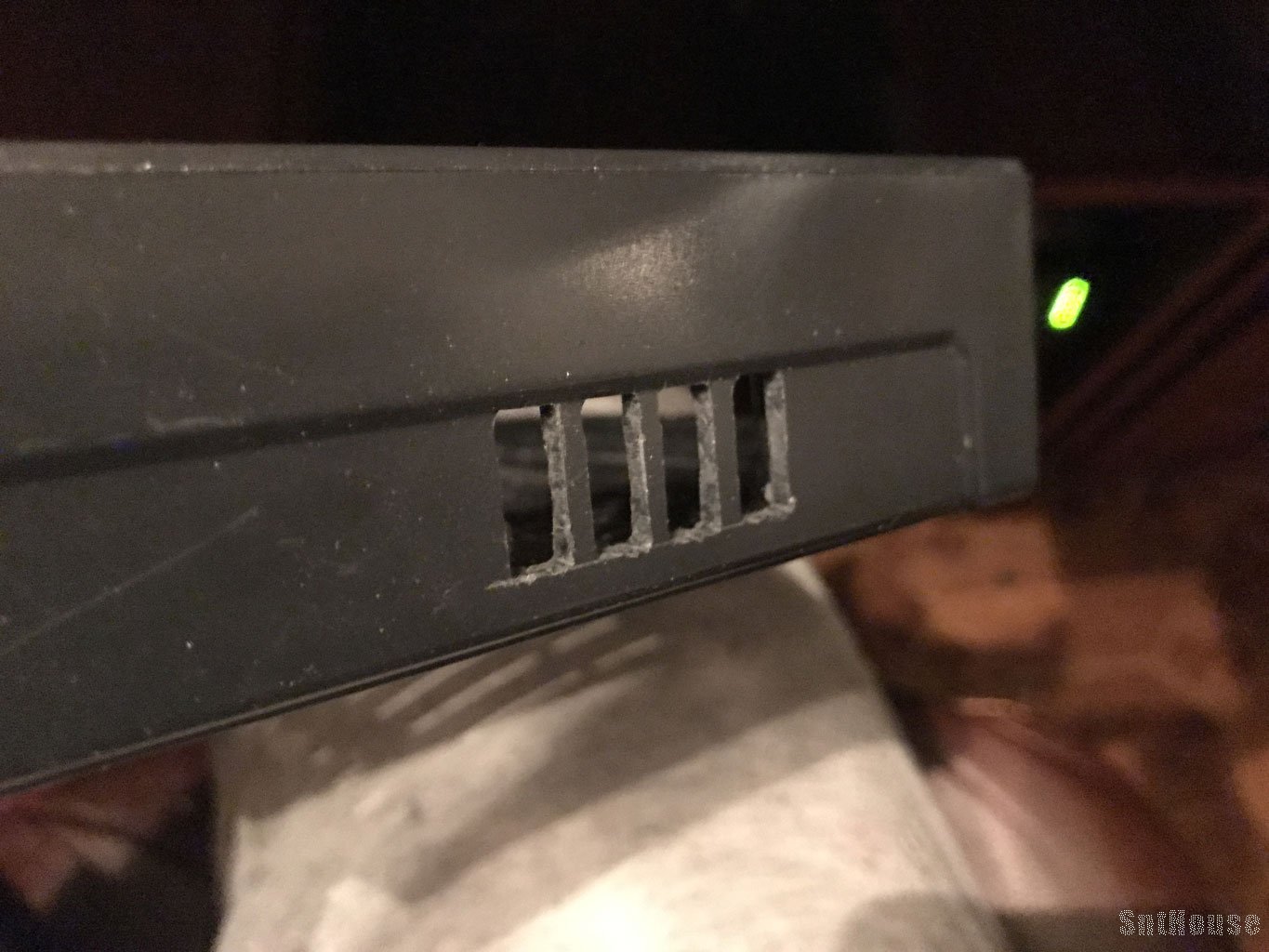

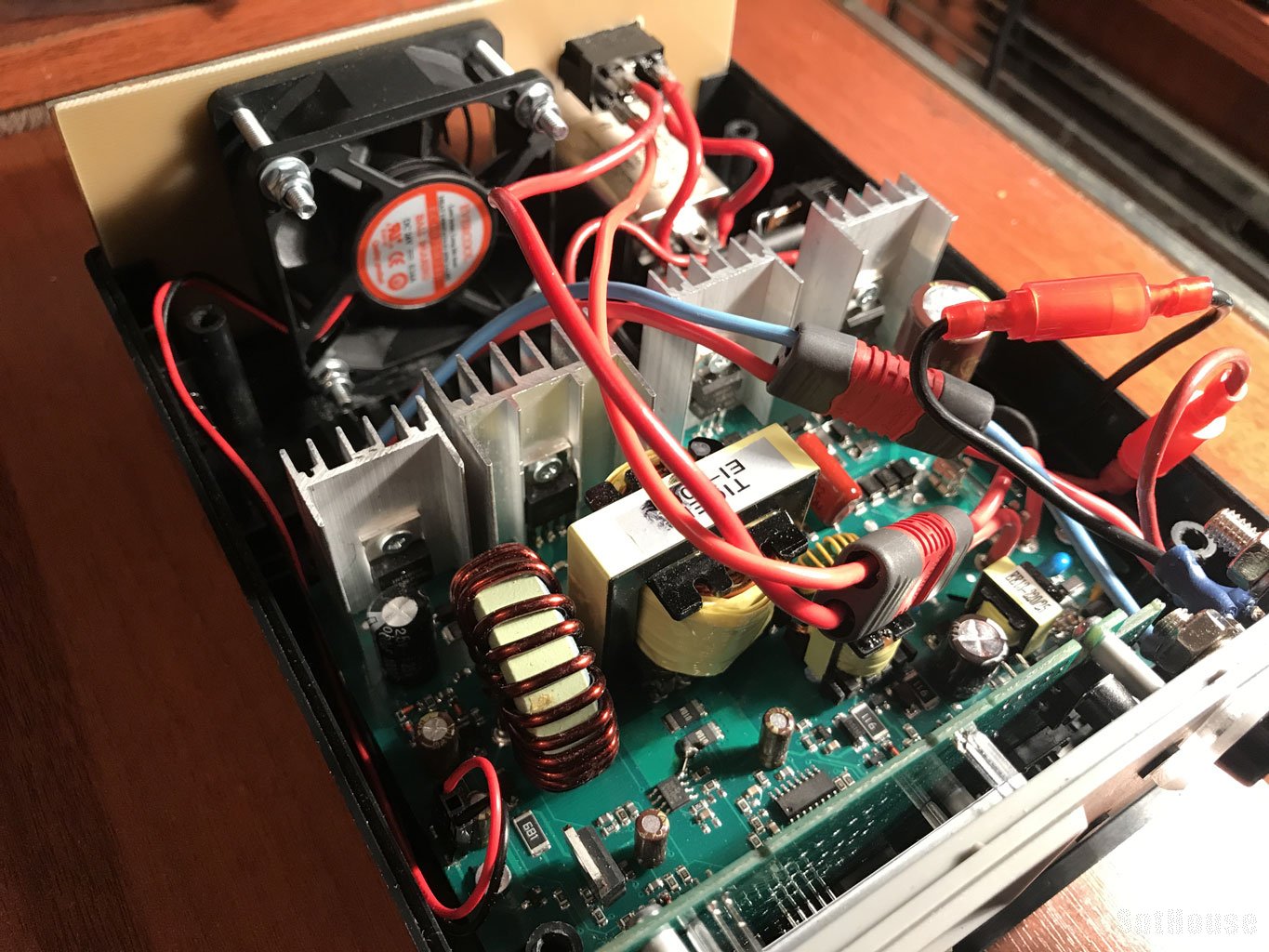

Я его разобрал и закрепил на нижней части корпуса Вымпел-55.
После сборки все проверил - работает нормально, только вентилятор оказался более шумным, но и дует сильнее.
Наверное буду подыскивать что то другое.

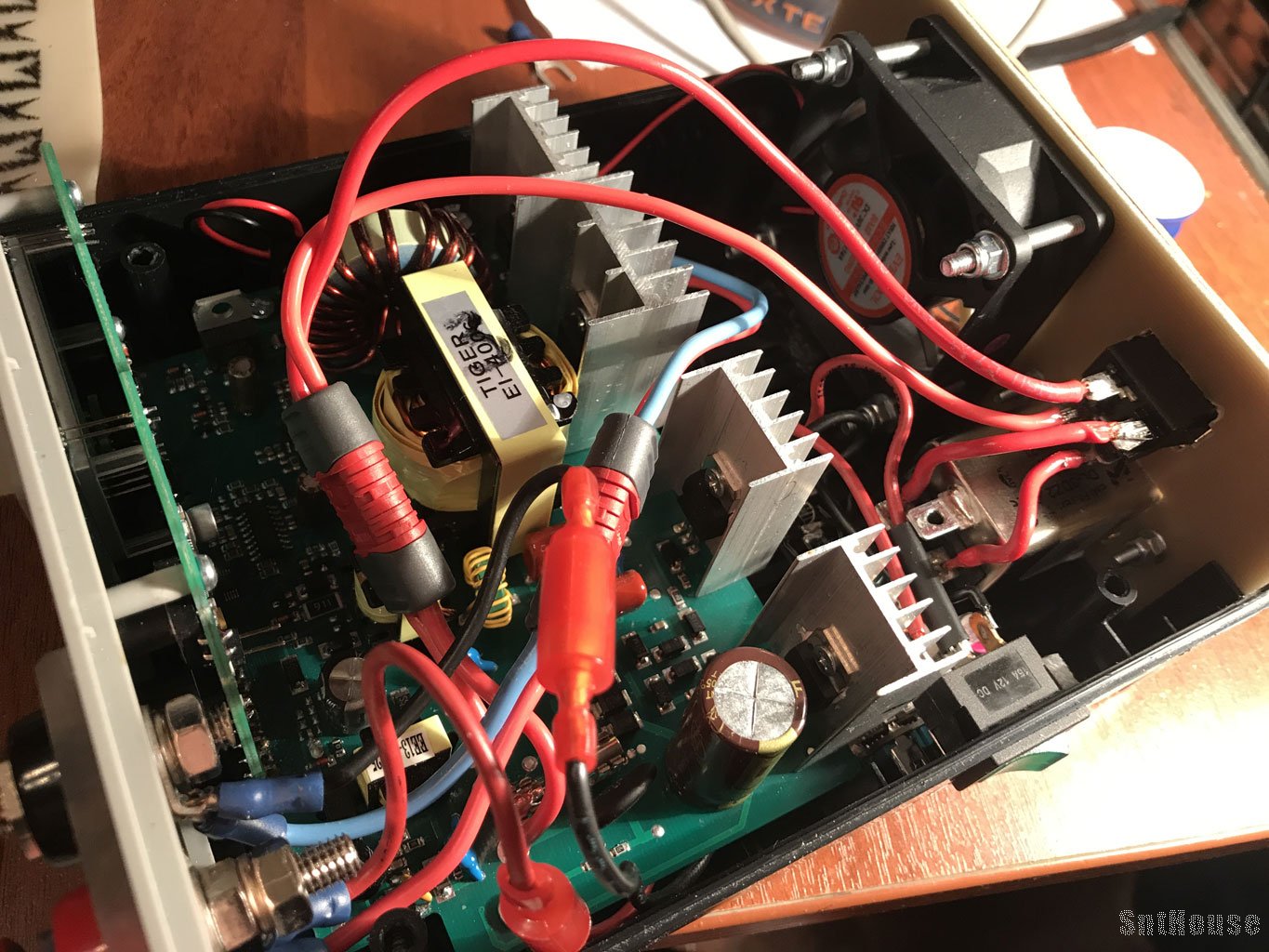

В результате все провода можно отсоединить от основной платы.
