Калибровка проводов на Вымпел-55, прошивка 2.27

09/02/2019 16:32

После переделки Вымпел-55 возникла необходимость в калибровке новых проводов.
В качестве новых проводов я использовал сдвоенный акустический провод на 4 квадрата и длиной 1м 60см.
провода присоединяются к Вымпел-55 вилочными наконечниками НВИ.

Калибровка сопротивления проводов в Вымпел-55 с прошивкой 2.27 отличается с подобной процедурой более старых прошивок данного зарядного устройства.
Это можно увидеть самому сравнив инструкции, которые я выкладывал ранее.

В данной версии калибровку проводов можно осуществить:
- или в автоматическом режиме
- или в ручном

Поскольку у меня нету миллиОмметра, то я выбрал автоматическую калибровку проводов

Для чего нужна сама калибровка сопротивления проводов в Вымпел-55

Поскольку используемые провода подключаемые к АКБ имеют разную длину и, как следствие, разное сопротивление, то для корректного отображения значения напряжения на дисплее прибора необходимо скомпенсировать сопротивление проводов.
В противном случае возможны погрешности при использовании зарядного устройства, а это может сказаться на качестве заряда АКБ.

Данную калибровку проходит каждый прибор до его продажи.

Калибровка сопротивления проводов производится в пункте меню: "Настройки" ➙ "Расширенные" ➙ "Сопротивление проводов"
В данном пункте отображается два параметра: Напряжение и сопротивления в миллиОмах.

В автоматическом режиме прибор производит расчет сопротивления проводов сам на основании введенного напряжения и текущего тока.

Для этого необходимо:
- в активном профиле (в моем случае это Профиль 1) активировать Алгоритм 1
- установить ток потребления не менее 10А. Чем больше ток, тем меньше погрешность измерений.
В качестве нагрузке рекомендуется подключить разряженный аккумулятор или нагрузку примерно в 150 ватт.
Я в качестве нагрузки использовал несколько автомобильных ламп соединенных параллельно.

При подключении их к Вымпелу-55 ток их потребления оказался равен 10,7А

Очень важно, чтобы фактический ток потребления нагрузкой (у меня - 10,7А) отличался от установленного на приборе не более чем на 0,3 ампера.
Если отличия будут более 0,3 ампера, то при попытке внести изменения в пункте меню "Сопротивление" возникнет ОШИБКА 2.

Шаги по изменению калибровки проводов.
1
Активировал Алгоритм 1 и установил следующие значения:
- напряжение - 12 вольт
- ток - 15 ампер

2
Сделал "гирлянду" из лампочек на 12 вольт соединенных параллельно и подключил ее к зарядному устройству Вымпел-55 с активированным ранее АЛГОРИТМОМ 1 и посмотрел реальный ток потребления лампочек, он оказался равен 10,7 ампера.

3
Отключил лампочки и вернувшись в настройки Алгоритма 1 установил ток равный 10,8 ампера (это в пределах диапазона 0,3 ампера которые не следует превышать по инструкции чтобы не получить ОШИБКУ №2)

4
Далее
- снова подключил к выключенному зарядному устройству лампочки
- параллельно им подключил точный вольтметр UNI-T UT71D на измерение постоянного напряжения
- включил зарядное устройство в сеть

5
Сравнил показания на тестера UNI-T UT71D и значение отображаемое на индикаторе Вымпел-55.
В первый раз (до съемки видео) показания отличались на 0,1 вольта

6
Не отключая нагрузку (лампочки) зашел в настройки Вымпела: "Настройки" ➙ "Расширенные" ➙ "Сопротивление проводов"
Там зашел в пункт "Напряжение" и изменил его на то, которое показывалось на контрольном вольтметре - UNI-T UT71D

7
Вышел из меню.
На этом калибровка проводов на Вымпеле-55 была завершена.

На видео ниже я также постарался показать как возникает эта самая ОШИБКА 2

Да, изначально у меня на приборе под старые тонкие провода показывалось следующее:
- сопротивление проводов было равно то ли 67, то ли 61мОм и
- напряжение 11,9 вольт

Как я производил калибровку новых проводов в зарядном устройстве Вымпел-55 с прошивкой 2,27

После калибровки напряжение которое показывается на КОНЦАХ провода с крокодилами равно показаниям на контрольном вольтметре.
Напряжение НЕПОСРЕДСТВЕННО на выходе разъемов - ВЫШЕ где то на 0,3 вольта нежели на КОНЦАХ этого провода.

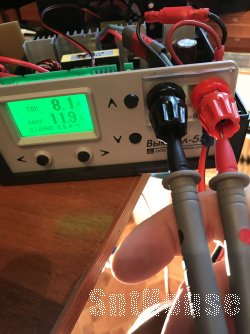

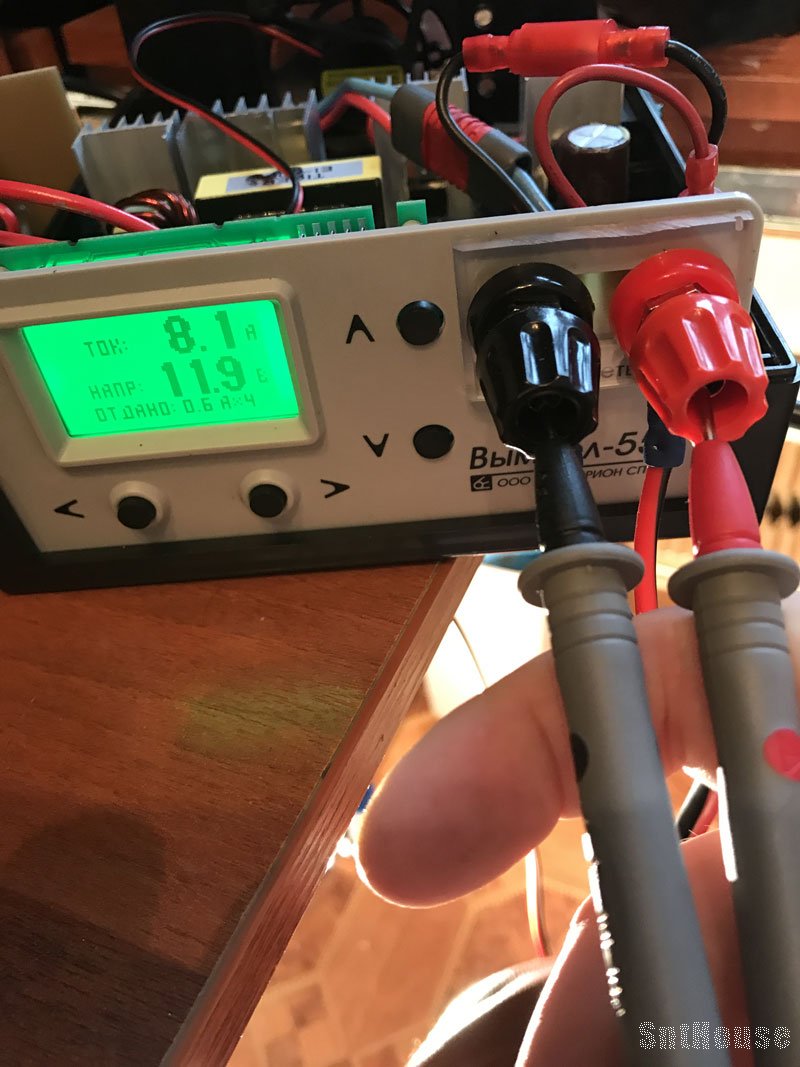

Вот показания непосредственно на клеммах Вымпел-55 и на контрольном вольтметре.

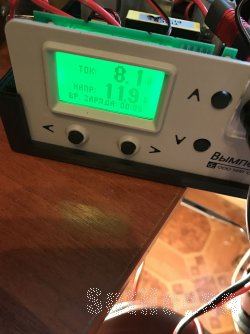

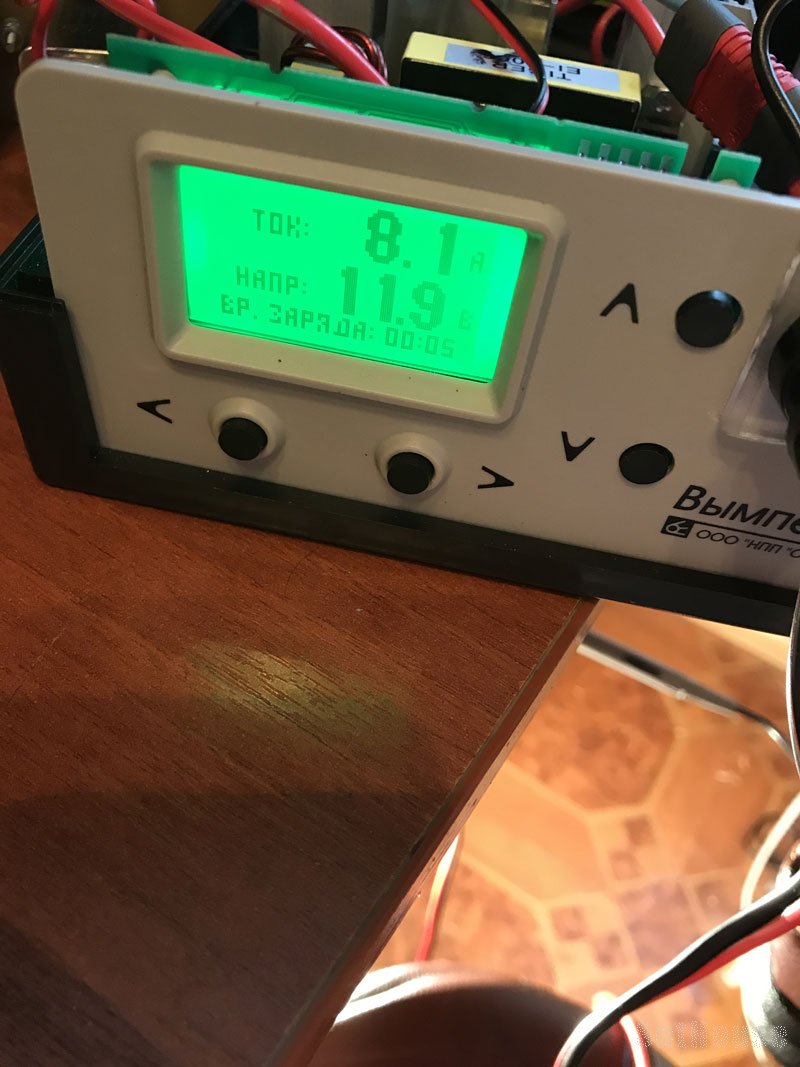

Обратите внимание, что Вымпел-55 показывает напряжение меньше, чем на контрольном вольтметре:

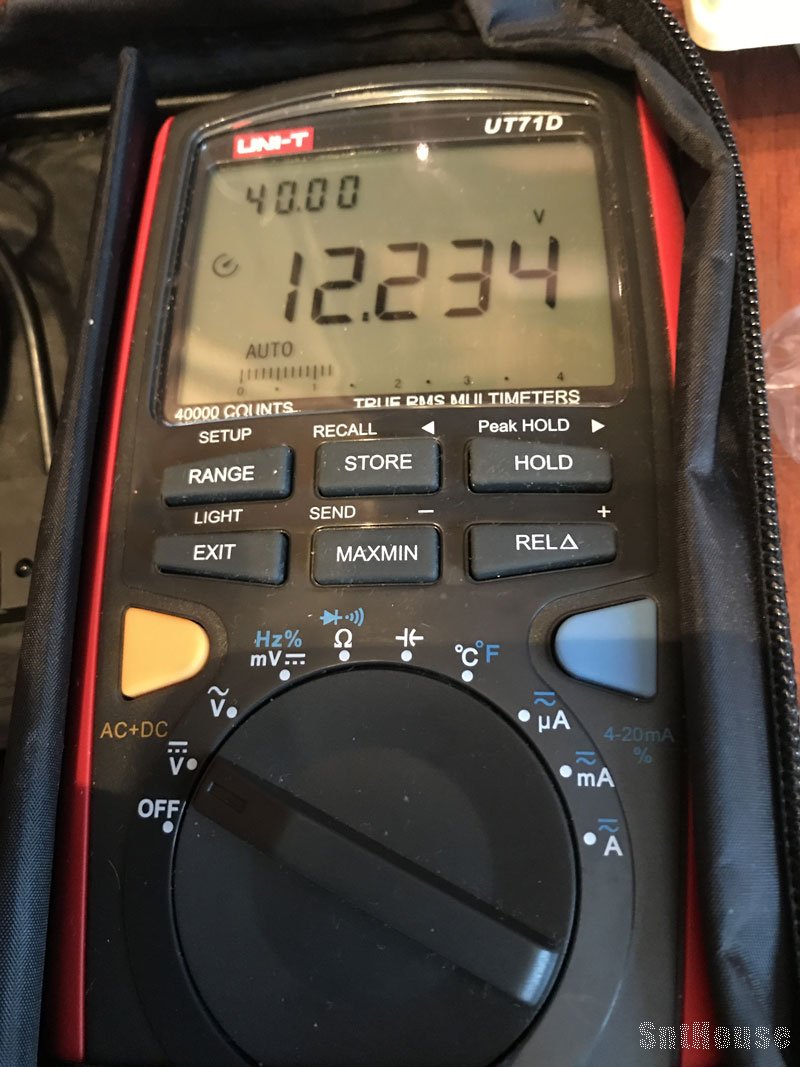

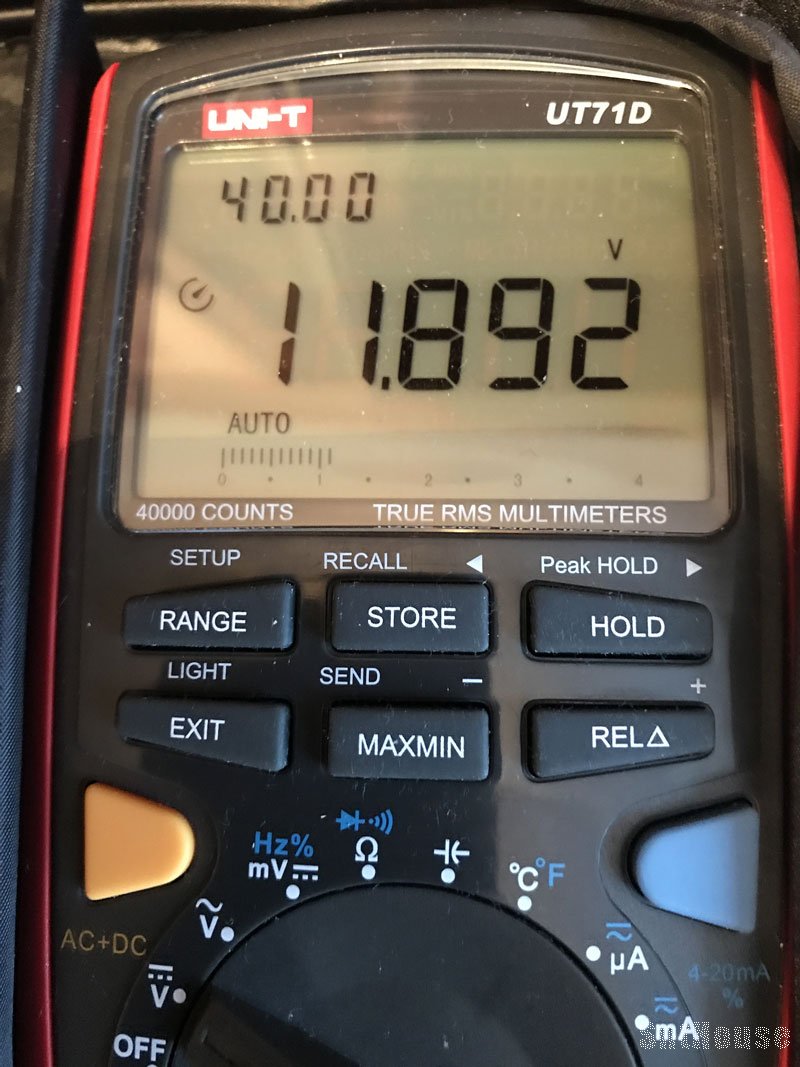

Это показания на КОНЦАХ провода (непосредственно НА НАГРУЗКЕ) и на контрольном вольтметре:

Это говорит о том, что калибровка проводов выполнена и Вымпел-55 учитывает сопротивление проводов.

Однако такая ситуация не очень хороша для использования Вымпел-55 в качестве БП - блока питания, поскольку при использовании других проводов которыми будут запитываться те или иные устройства, напряжение отображаемые на индикаторе Вымпела не будут соответствовать реальным.

Если только не использовать для питания тех или иных устройств точно такого же кабеля и такой же длины, как и для зарядки АКБ.

Или же наплевать на различие в 0,3 вольта. Если это не критично для устройств которые будут запитываться от Вымпела.

Далее...

В инструкции также описывается вариант возникновения "ОШИБКИ №3"
Она возникает если нагрузка потребляет менее 10А

Также помимо автоматической калибровки проводов имеется и Ручная установка

Ручная установка значения сопротивления проводов

Для того чтобы осуществить такую установку необходимо точным омметром измерить сопротивление проводов - в миллиОмах.
Данное значение надо внести в пункте "СОПР" - "Настройки" ➙ "Расширенные" ➙ "Сопротивление проводов"
