Вымпел-55 - использование в качестве блока питания

10/02/2019 15:17

Это режим обычного блока питания с регулируемым на выходе постоянным напряжением и силой тока.
В версии прошивки 2.27 напряжение регулируется в пределах 0.5 - 18 вольт и сила тока от 0.5 - 15 ампер.

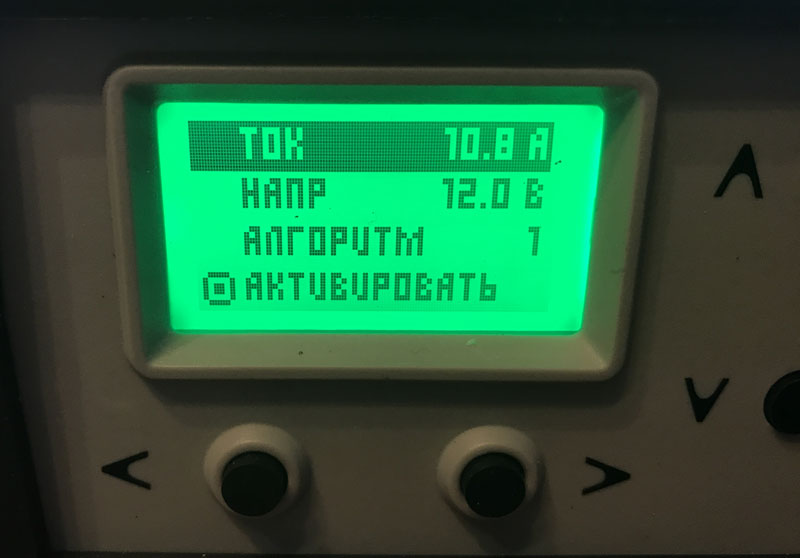

Блок питания работает на 1-м алгоритме.

Здесь все очень просто:
- Выставляем нужное нам напряжение
- Выставляем силу тока выше чем предполагаемое потребление нашим запитываемым устройством

Минус данного зарядного устройства при использовании его в качестве блока питания - это "стационарные" провода оканчивающиеся большими крокодилами предназначенными для присоединения к АКБ.
Такими крокодилами невозможно присоединяться к тестируемому устройству на которое необходимо подавать напряжение.

Приходится "колхозить":
- или к имеющимся крокодилам прикреплять дополнительные провода
- или делать какой то разъем

Лично я переделал вывод проводов идущих на АКБ. Вместо стационарного провода я сделал винтовые клеммы к которым можно присоединить практически любой провод:
- или вилкообразный под зажимной винт
- или штыревой "банан" 4мм
- или просто оголенный провод, который вставляется в сквозное отверстие винтовой клеммы и зажимается винтом.

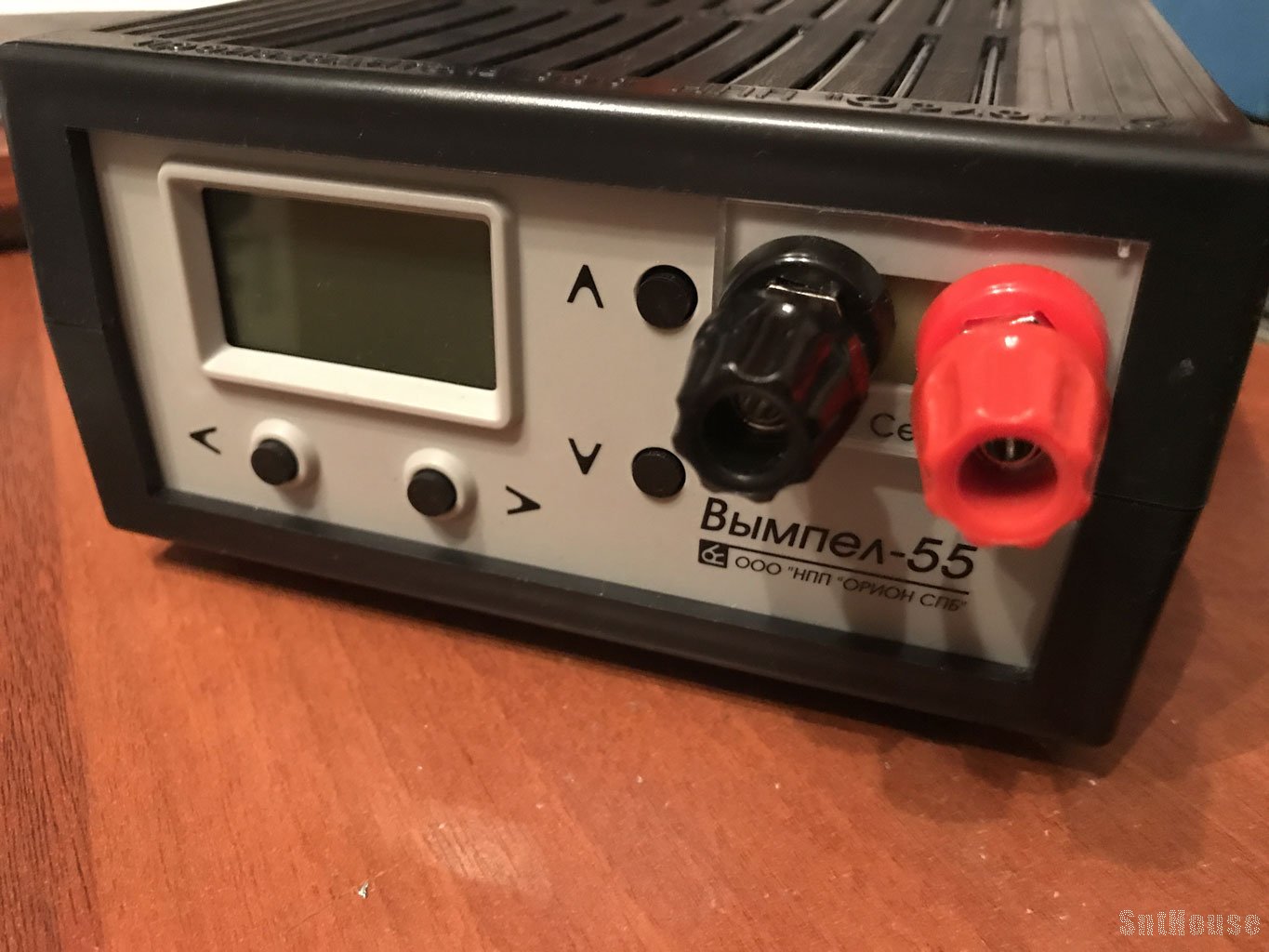

Новые винтовые зажимы для проводов:

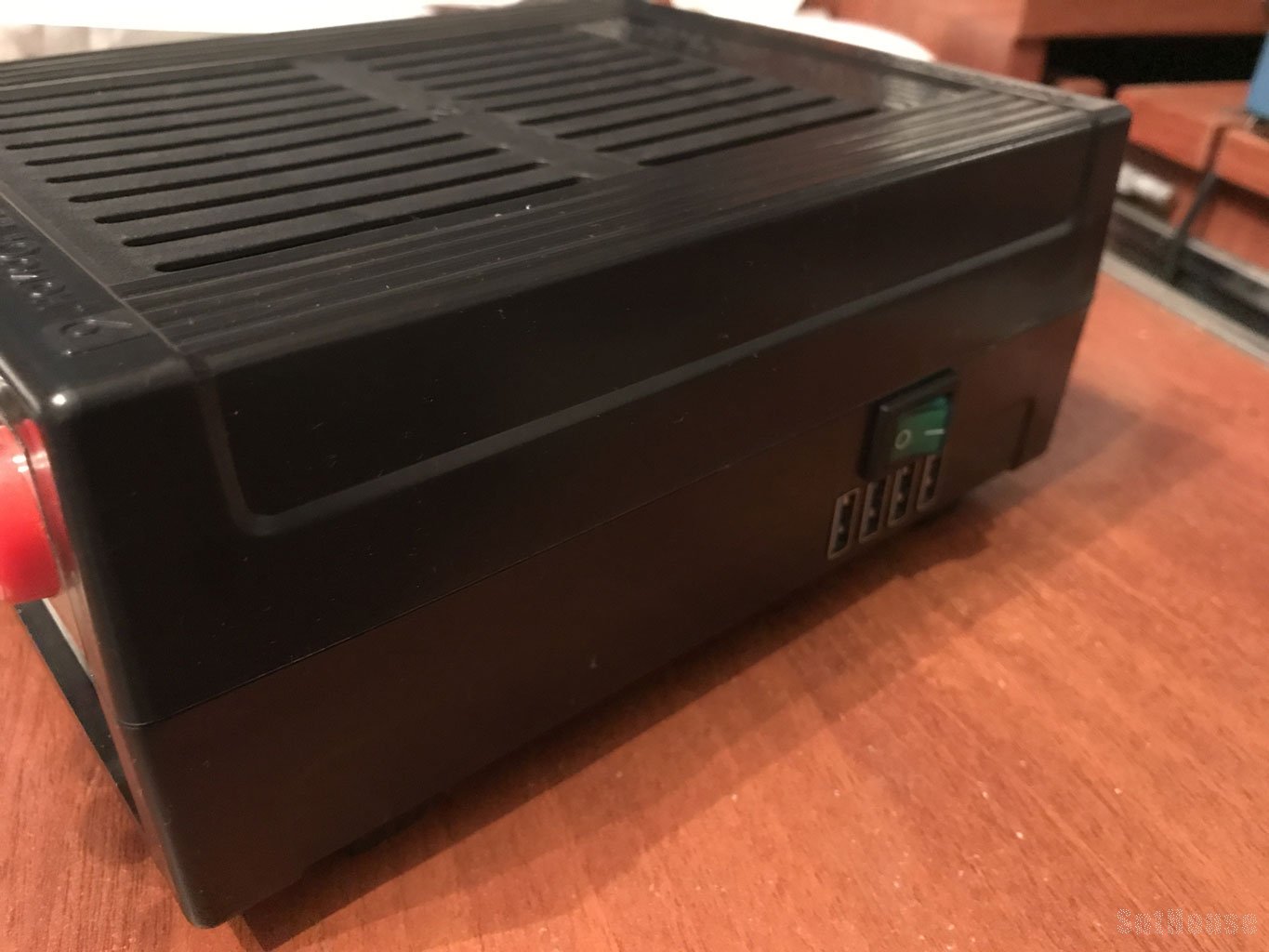

Дополнительное питание USB устройств со своим выключателем:

Разъем для кабеля 220 вольт и сетевой выключатель:

Данную переделку подключения проводов я описывал здесь - Косметическая переделка Вымпел-55.
После их замены я произвел калибровку проводов, поскольку вместо тонких проводков в 1.0 квадрат использовал акустический кабель на 4.0 квадрата.

После калибровки проводов заметил такую вещь:
- напряжение на винтовых разъемах и на концах провода отличается где то на 0,3 вольта.
Т.е. Вымпел-55 на своем индикаторе показывает то напряжение, которое присутстует на КОНЦАХ провода с крокодилами.

Так что либо это надо учитывать при запитывании устройств от Вымпел-55, либо для этих целей изготовить точно такой же провод.
