Вымпел-55 - алгоритмы работы: Алгоритм 4






Подразделяется на два варианта:
4а - ТОК 2 меньше ТОКА 1
- для последующего хранения АКБ на полке

4б - ТОК 2 больше ТОКА 1
- применяется для АКБ находящегося в состоянии глубокой разрядки

4а - ТОК 2 меньше ТОКА 1


4б - ТОК 2 больше ТОКА 1-А


Общее замечание ПО ВСЕМ АЛГОРИТМАМ
На индикаторе зарядного устройства (если активирована строка дополнительной информации) по прошествии некоторого времени появляется надпись "ЗАРЯД ОКОНЧЕН" - это не является признаком заряженной батареи!!!



Алгоритм 4а - ТОК 2 меньше ТОКА 1

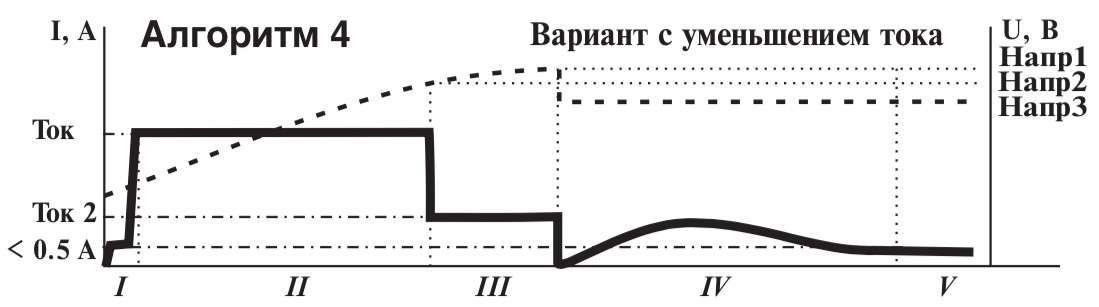

График работы ЗУ Вымпел-55 при заряде кислотных АКБ в автоматическом режиме на АЛГОРИТМЕ 4а

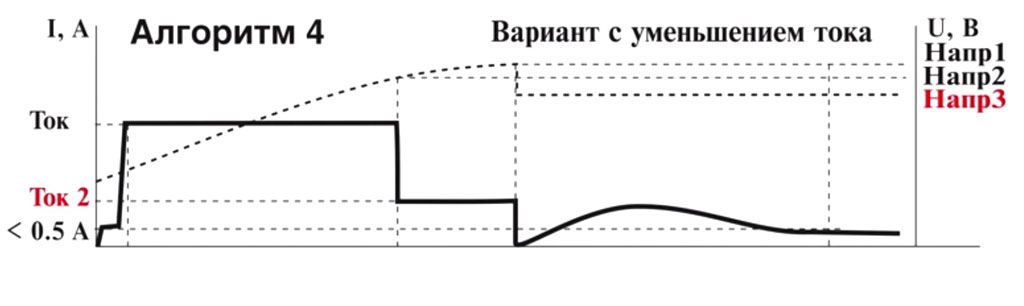

В алгоритме 4 добавляется НАПРЯЖЕНИЕ 3 и ТОК 2 (на графике отмечены красным цветом):


НАПР и НАПР 1 - верхний порог напряжения (стабилизация напряжения или отключение тока)
НАПР 2 - напряжение при достижении которого значение тока Ток изменяется на Ток 2 (только для алгоритмов 4 и 5)
НАПР 3 - нижний порог напряжения (стабилизация буферного режима или включение тока).
Ток - значение силы тока заряда устанавливаемое в начале заряда.
Ток 2 - значение силы тока устанавливаемое при достижении НАПР 2


Алгоритм 4а - это практически то же, что и алгоритм 2 (для последующего хранения на полке), но с присутствием щадящей фазы III, которая гарантированно не даёт прокипятить АКБ, но ценой увеличения времени заряда в 1,5...2 раза.
Результат выполнения данного алгоритма — 80...90% заряда АКБ за 16...36 часов с минимальными последствиями для АКБ.

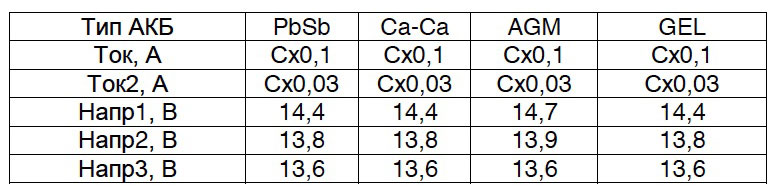

Рекомендуемые параметры Алгоритма 4а:
С - коэффициент от емкости АКБ



I - подключение, перезапуск алгоритма заряда
II - заряд установленным током - Ток 1
В начале происходит заряд АКБ установленным Током 1 до НАПРЯЖЕНИЯ 2


III - при достижении напряжения равного НАПР 2, ток изменяется на Ток 2


IV - при достижении НАПР 1, зарядное устройство автоматически уменьшает напряжение стабилизации до НАПР 3.
Далее происходит стабилизация заданного напряжения - ток автоматически уменьшается
V - заряд окончен при уменьшении тока до 0,5 - 1А
Внимание!!!
При активировании алгоритма 4 происходит временная задержка в 60 сек. прежде чем начнется процесс заряда.
Это время дается на всякий случай если вдруг обнаружится ошибочная установка параметров.

Типичные установки порогов напряжений и токов Алгоритма 4а для заряда 12-ти вольтовой АКБ

ТОК 1 - 7А
ТОК 2 - 5А
НАПР 1 - 14.8В - пороговое напряжение при котором заряд производится минимальным током - Током 2
НАПР 2 - 14.4В - пороговое напряжение при котором заряд производится максимальным током - Током 1
НАПР 3 - 13.6В - напряжение конечного заряда
Рассмотрим процедуру зарядки АКБ Алгоритмом 4а на примере указанных выше значений напряжений и токов...

1

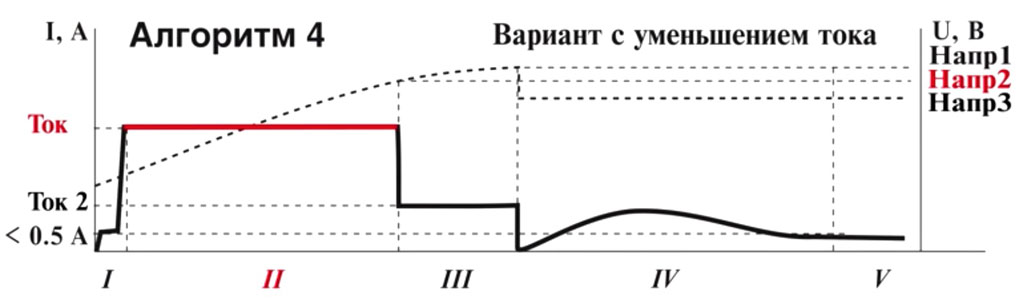

В начале происходит заряд АКБ ТОКОМ 1 (7А) до НАПРЯЖЕНИЯ 2 (14.4В)

2

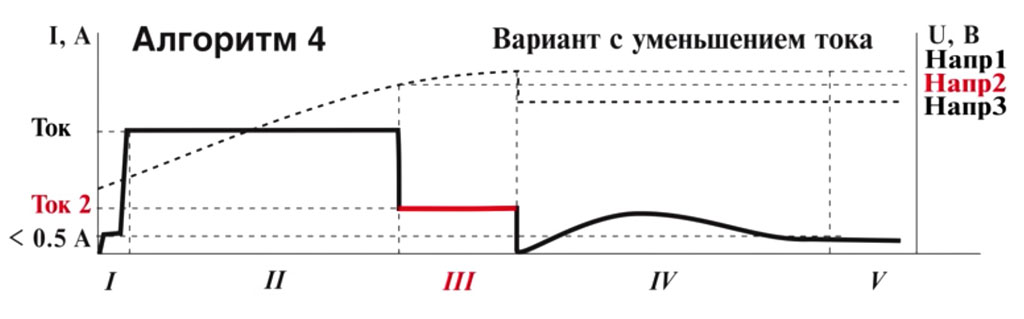

При достижении значения НАПРЯЖЕНИЯ 2 (14.4В) ток заряда меняется на ТОК 2 (5А) и производится заряд до НАПРЯЖЕНИЯ 1 (14.8В)

3

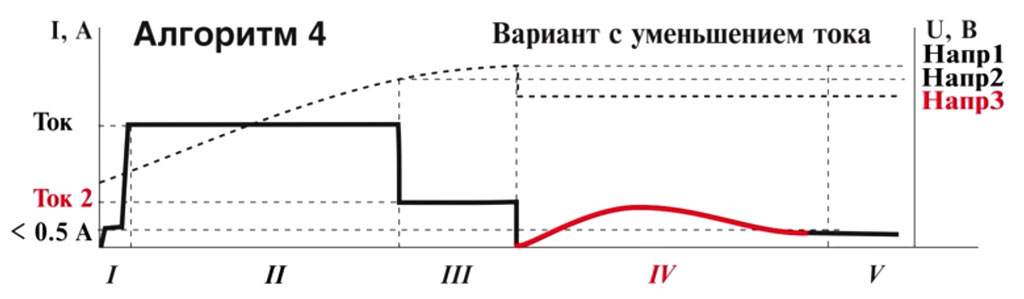

При достижении заряда равного НАПРЯЖЕНИЮ 1 (14.8В) происходит стабилизация напряжения ТОКОМ 2 до значения установленного НАПРЯЖЕНИЕМ 3 (13,6В - напряжение хранения)

4
Заряд АКБ является оконченным когда сила тока на индикаторе Вымпел-55 снизится до значения 0.5 - 1 А

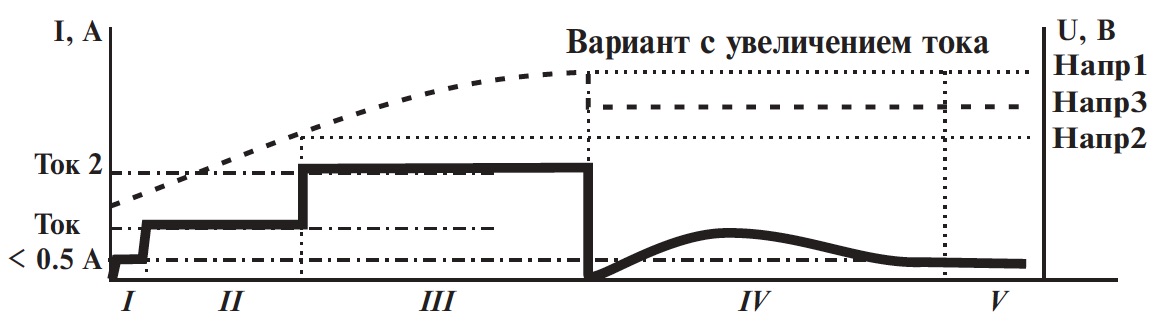

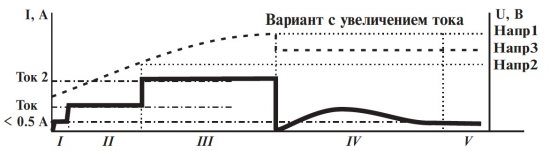

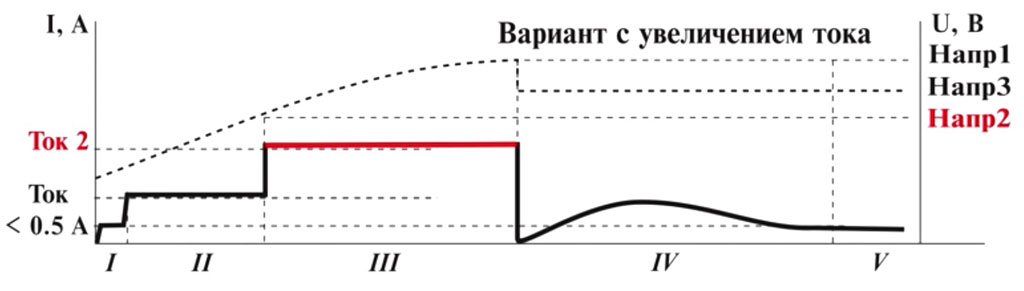

Алгоритм 4б - ТОК 2 больше ТОКА 1


Опять таки, данный вид алгоритма, это то же самое что и алгоритм 2, но применяется для АКБ в состоянии глубокой разрядки (сначала малым током).
Длительность процедуры заряда зависит от глубины разряда АКБ.
После заряда АКБ на Алгоритме 4Б рекомендуется выполнить "качели" используя Алгоритм 3 или Алгоритм 5 или воспользоваться таймерами для десульфатации.
Возможно применение данного алгоритма для АКБ имеющих отрицательную температуру.
Результат выполнения алгоритма 4б — 80...90% заряда АКБ за 24...72 часа, вытягивание с "того света".
Внимание!!!
При активировании алгоритма 4 происходит временная задержка в 60 сек. прежде чем начнется процесс заряда.
Это время дается на всякий случай если вдруг обнаружится ошибочная установка параметров.

Типичные установки порогов напряжений и токов Алгоритма 4б для заряда 12-ти вольтовой АКБ



ТОК 1 - 5А
ТОК 2 - 7А
НАПР 1 - 14.8В
НАПР 2 - 13.6В - напряжение конечного заряда
НАПР 3 - 14.4В - пороговое напряжение максимального тока
Рассмотрим процедуру зарядки АКБ Алгоритмом 4б на примере указанных выше значений напряжений и токов...

1
Вначале происходит заряд меньшим током - Током 1

2
Значение НАПРЯЖЕНИЯ 3 должно быть больше, чем значение НАПРЯЖЕНИЯ 2
Режим алгоритма 4 наиболее часто используется для восстановления аккумуляторов.
Заряд АКБ является оконченным когда сила тока на индикаторе Вымпел-55 снизится до значения 0.5 - 1 А

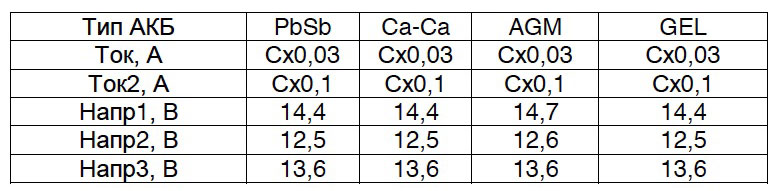

Рекомендуемые параметры Алгоритма 4б:
С - коэффициент от емкости АКБ
