Вымпел-55 - алгоритмы работы: Алгоритм 5

11/02/2019 13:23

Подразделяется на два варианта:
5а - ТОК 2 меньше ТОКА 1
Алгоритм 5а является еще одним вариантом для восстановления аккумуляторной батареи - некий микс из алгоритма 1 и алгоритма 3 для заряда АКБ

5б - ТОК 2 больше ТОКА 1
Алгоритм 5б является вариантом "качелей" (Алгоритм 3) для восстановления аккумулятора при практически полном разряде или после очень долгого хранения в разряженном состоянии.

Общее замечание ПО ВСЕМ АЛГОРИТМАМ
На индикаторе зарядного устройства (если активирована строка дополнительной информации) по прошествии некоторого времени появляется надпись "ЗАРЯД ОКОНЧЕН" - это не является признаком заряженной батареи!!!

Алгоритм 5а - ТОК 2 меньше ТОКА 1

Это "качели" щадящего типа.
По сути является комбинацией двух алгоритмов: Алгоритм 1 и Алгоритм З.
Здесь присутствуют щадящие фазы III и IV которые гарантированно не позволяют прокипятить АКБ. Однако при этом увеличивается время заряда АКБ в 1,5...2 раза.

Используется для зарядки, выравнивания банок и добивки до 100% емкости любых свинцово-кислотных АКБ, без ущерба для активной массы, за один цикл в полностью автоматическом режиме.
Позволяет произвести более глубокий заряд АКБ

Цикл заряда АКБ считается оконченным, если периоды заряда и разряда не меняются в течении 2х часов.
Пожалуй, самый универсальный алгоритм.
Результат выполнения алгоритма - выровненный заряд всех банок и добивка до 100% заряда АКБ за 24...72 часов.

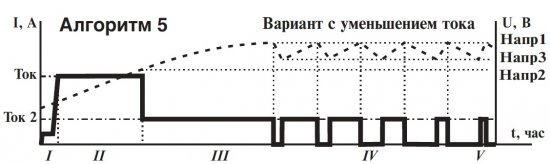

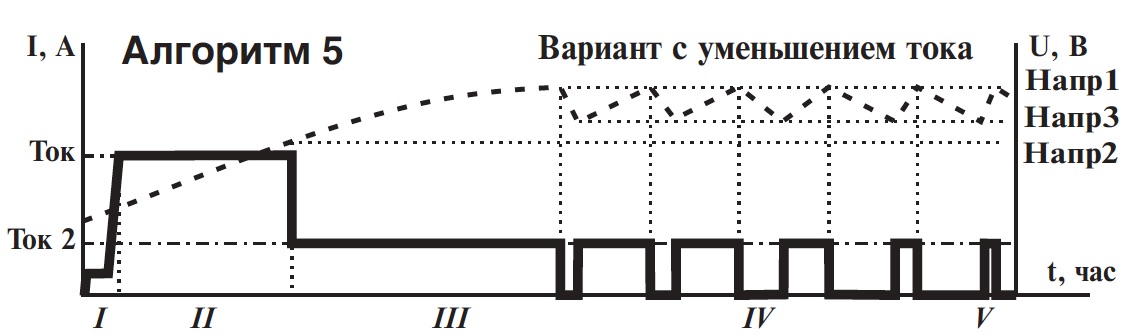

График работы ЗУ Вымпел-55 при заряде кислотных АКБ в автоматическом режиме на АЛГОРИТМЕ 5а

НАПР и НАПР 1 - верхний порог напряжения (стабилизация напряжения или отключение тока)
НАПР 2 - напряжение при достижении которого значение тока Ток изменяется на Ток 2 (только для алгоритмов 4 и 5)
НАПР 3 - нижний порог напряжения (стабилизация буферного режима или включение тока).
Ток - значение силы тока заряда устанавливаемое в начале заряда.
Ток 2 - значение силы тока устанавливаемое при достижении НАПР 2

I - подключение, перезапуск алгоритма заряда
II - заряд установленным током - Ток 1
III - при достижении напряжения равного НАПР 2, ток изменяется на Ток 2

IV - при достижении НАПР 1, ток заряда выключается и когда напряжение на аккумуляторе снизится до НАПР 3, ток заряда снова включается и далее процесс повторяется.
V - заряд окончен, когда паузы между импульсами тока много больше времени протекания тока.

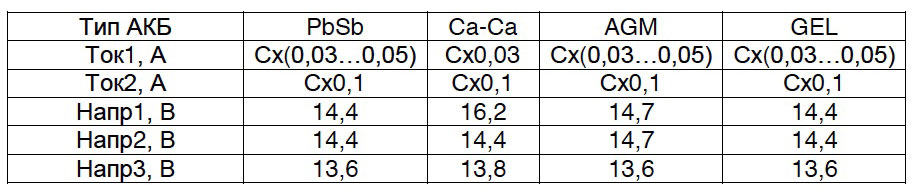

Рекомендуемые параметры Алгоритма 5а:
С - коэффициент от емкости АКБ

Внимание!!!

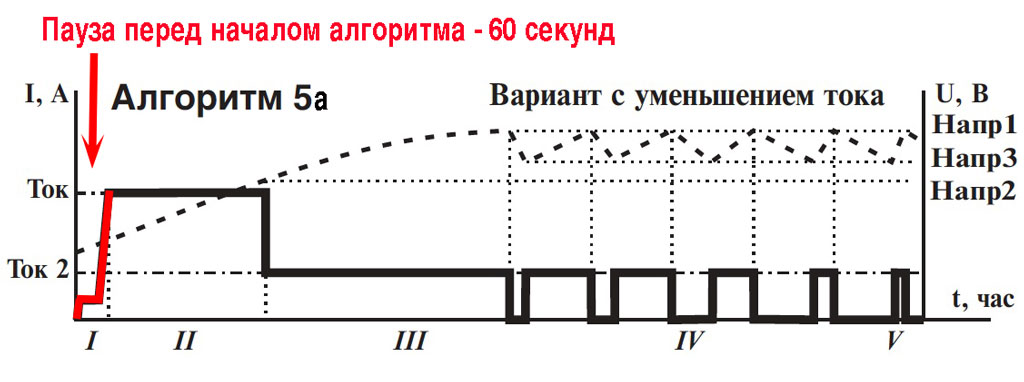

При активировании алгоритма 5а происходит временная задержка в 60 сек. прежде чем начнется процесс заряда.
Это время дается на всякий случай если вдруг обнаружится ошибочная установка параметров.

По настройкам значений тока и напряжения - практически то же самое, что и алгоритм 4 - те же самые настройки, что и в алгоритме 4а плюс добавляется режим "качели" как в алгоритме 3.

Типичные установки порогов напряжений и токов Алгоритма 5а для заряда 12-ти вольтовой АКБ

ТОК 1 - 7А
ТОК 2 - 5А
НАПР 1 - 14.8В
НАПР 2 - 14.4В - пороговое напряжение максимального тока
НАПР 3 - 13.6В - напряжение конечного заряда

1
Заряд идет ТОКОМ 1 (7А) до НАПРЯЖЕНИЯ 2 (14.4В) и затем ток заряда меняется на ТОК 2 (5А)

2

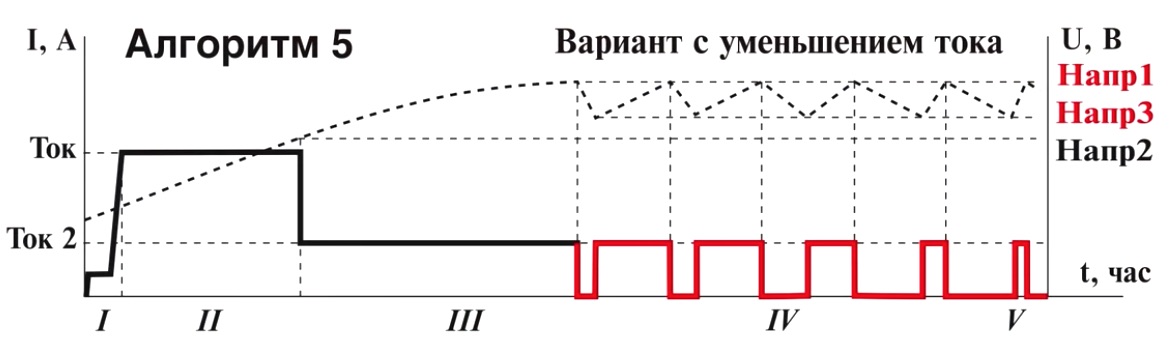

При достижении НАПРЯЖЕНИЯ 1 (14,8В) ток заряда выключается и когда напряжение на АКБ снизится до значения НАПРЯЖЕНИЕ 3 (13,6В) ток заряда включается и цикл повторяется.

Окончание заряда контролируется так же как и в алгоритме 3:
По мере заряда АКБ интервал разряда будет по времени постепенно увеличиваться, а интервал заряда - уменьшаться.

Алгоритм 5б - ТОК 2 больше ТОКА 1

Это "качели" для восстановления АКБ из полной разрядки или после долгого хранения АКБ незаряженным, по факту - возвращения АКБ с "того света".
По сути, еще одна комбинация Алгоритма 1 и Алгоритма 3 в которой присутствуют высоко энергетические фазы III и IV для проведения контрольно-тренировочного цикла - КТЦ.

Данный алгоритм опасен из-за высоких токов и требует соблюдения Техники безопасности и Пожарной безопасности.
Алгоритм 5б используется для вытягивания АКБ из состояния полного разряда и последующих КТЦ с нагрузкой для десульфатации.
Результат выполнения алгоритма – десульфатированый, выровненный и восстановленный до каких-либо значений от первоначальной емкости АКБ за 24…72 часов.
Результат не гарантирован, может осыпаться активная масса.

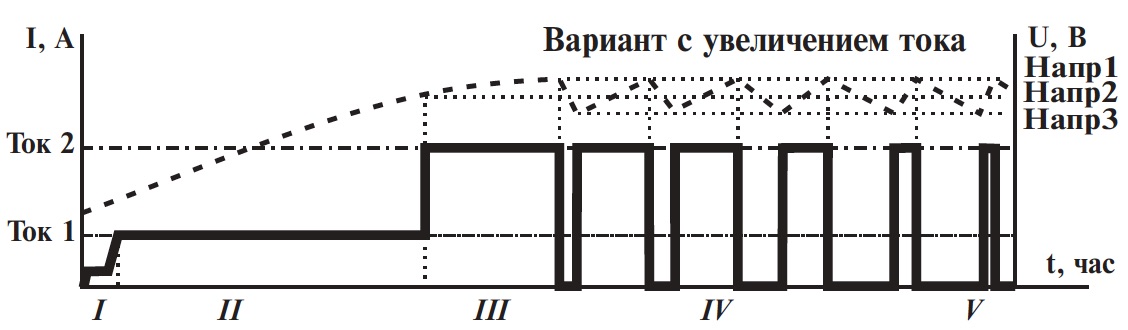

График работы ЗУ Вымпел-55 при заряде кислотных АКБ в автоматическом режиме на АЛГОРИТМЕ 5б

I - подключение, перезапуск алгоритма заряда
II - заряд установленным током - Ток 1
III - при достижении напряжения равного НАПР 2, ток изменяется на Ток 2
IV - при достижении НАПР 1, ток заряда выключается и когда напряжение на аккумуляторе снизится до НАПР 3, ток заряда снова включается и далее процесс повторяется.
V - заряд окончен, когда паузы между импульсами тока много больше времени протекания тока.

Внимание!!!

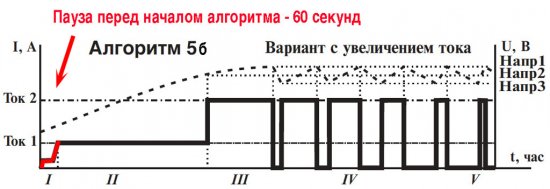

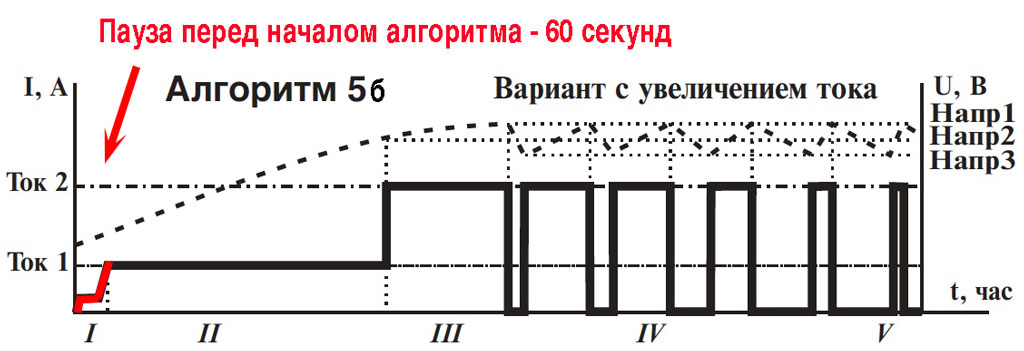

При активировании алгоритма 5б происходит временная задержка в 60 сек. прежде чем начнется процесс заряда.
Это время дается на всякий случай если вдруг обнаружится ошибочная установка параметров.

Как уже говорилось выше, это вариант "качелей" для восстановления аккумулятора при практически полном разряде или очень долгого хранения в разряженном состоянии.

Режим заряда АКБ с алгоритмом 5б осуществляется с активной нагрузкой в виде лампы накаливания.
Ток потребления лампой следует учесть при выставлении значений тока заряда.

Использование алгоритма 5б в КТЦ АКБ
