Чертежи компьютерного стола-секретера. 3 - Колонка левая

16/02/2019 01:13

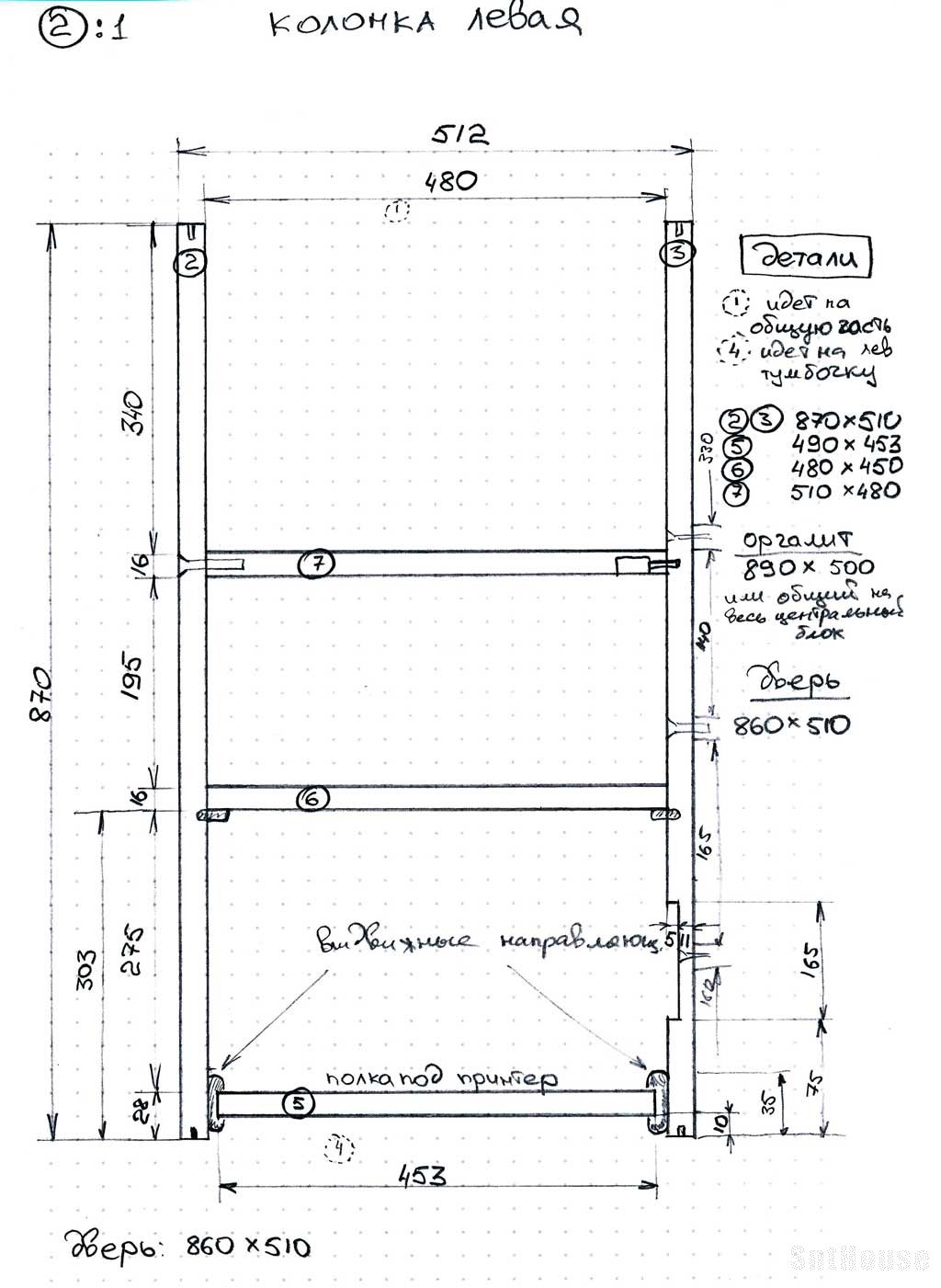

2 - КОЛОНКА ЛЕВАЯ

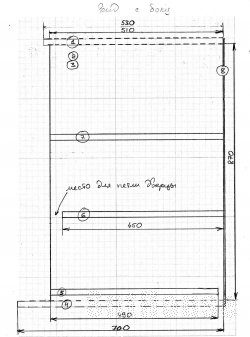

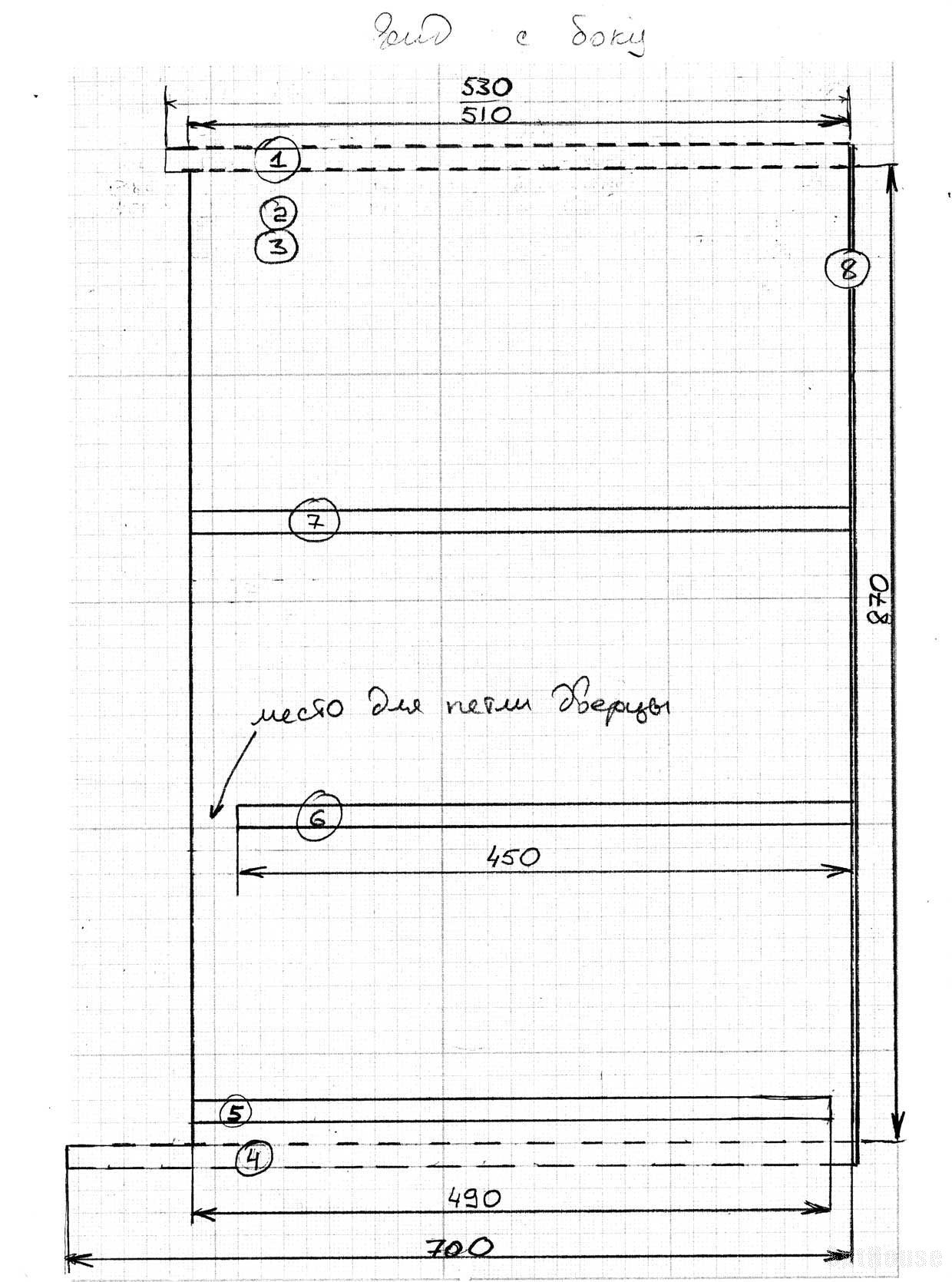

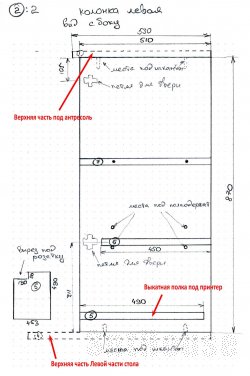

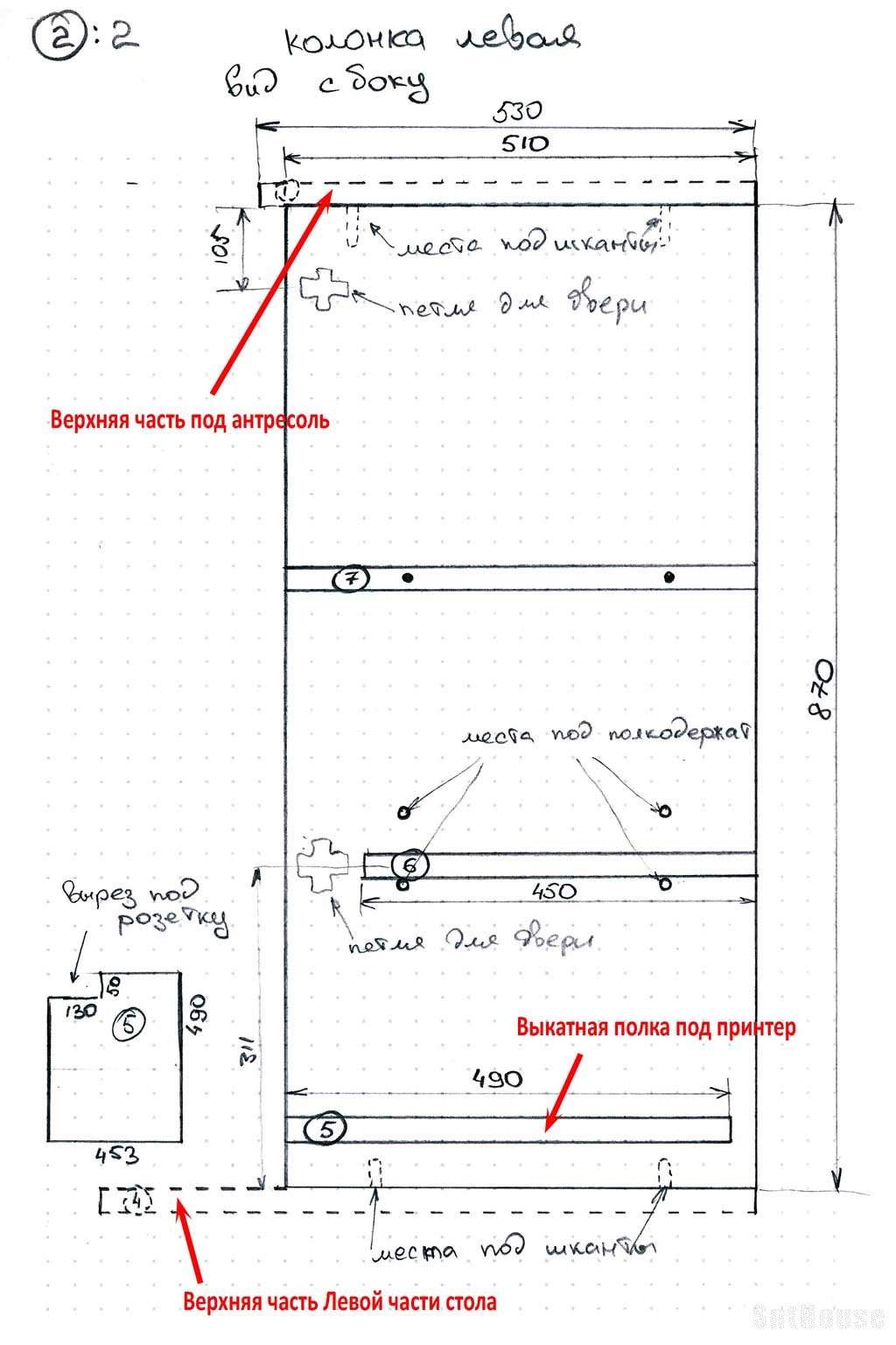

Левая колонка (как и правая) имеет внешние размеры 870х512х510

Сверху на эти две колонки устанавливается лист ДСП размеров 1870х530. таким образом над колонкой получается своеобразный "козырек" и при закрытии дверцы фасада получается достаточно красиво. Не совсем заподлицо, но все же...

Сама колонка устанавливается на каркас под левую тумбу. Установку делал на шканты для прочности от бокового сдвига.
Пока делал мебель - поменял свой старый принтер на новый - Canon PIXMA MG8240, а он оказался прямо практически впритирочку по ширене.
Новый принтер имеет размеры 470x396x199мм, а внутренняя ширина левой колонки имеет 480мм.

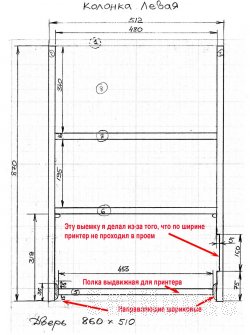

На правой стенке я сделал углубление где то 7мм и заклеил его широкой торцовочной клеевой лентой.

Полочка, на которой устанавливается принтер, wenm короче, нежели глубина левой колонки.
Сделано это чтобы при полном задвигании принтера вглубь колонки не происходило залома сетевого кабеля.

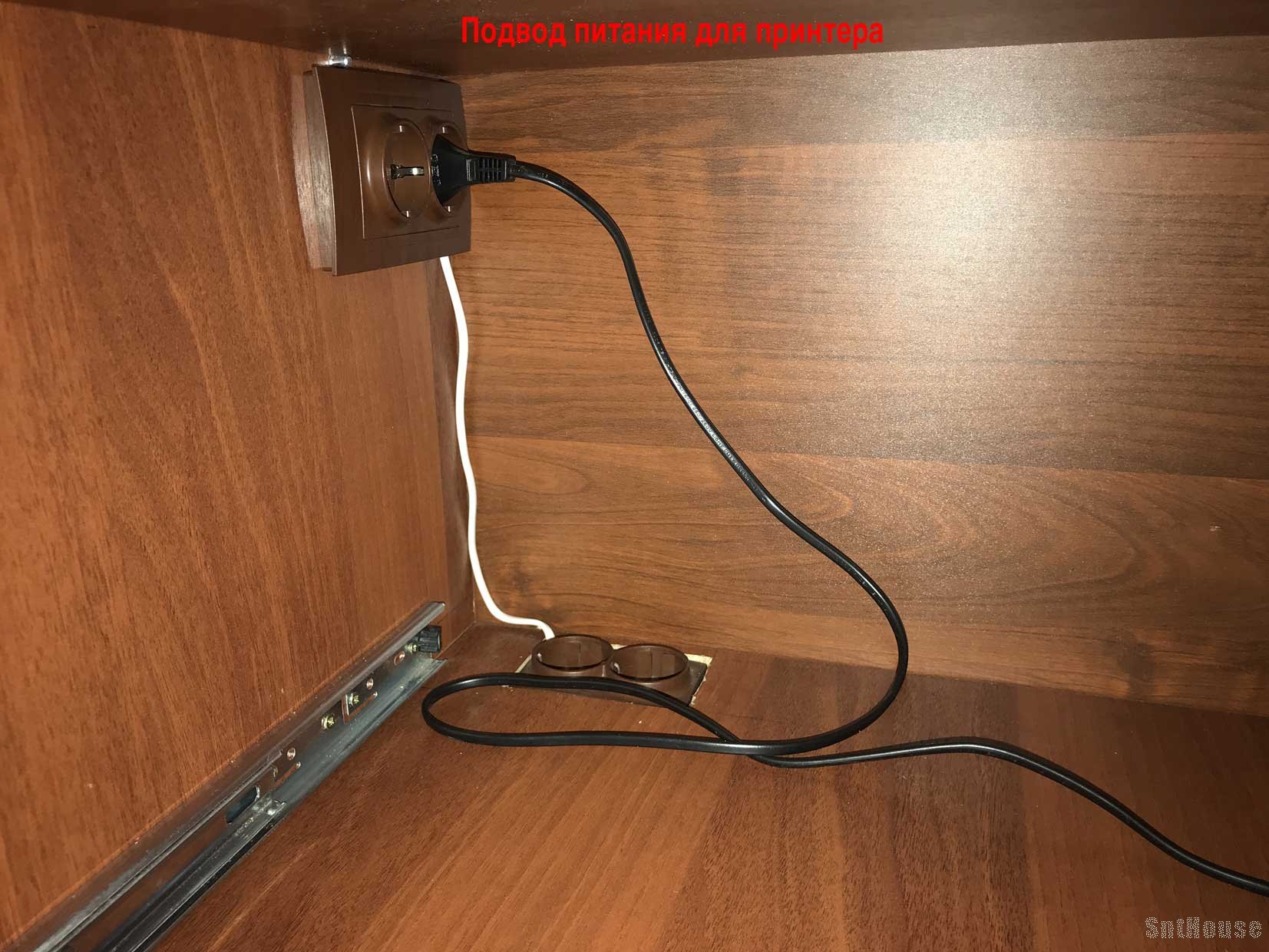

Сам подвод сетевого напряжения сделал на двух розетках которые врезал уже по месту.
На фото это будет видно.

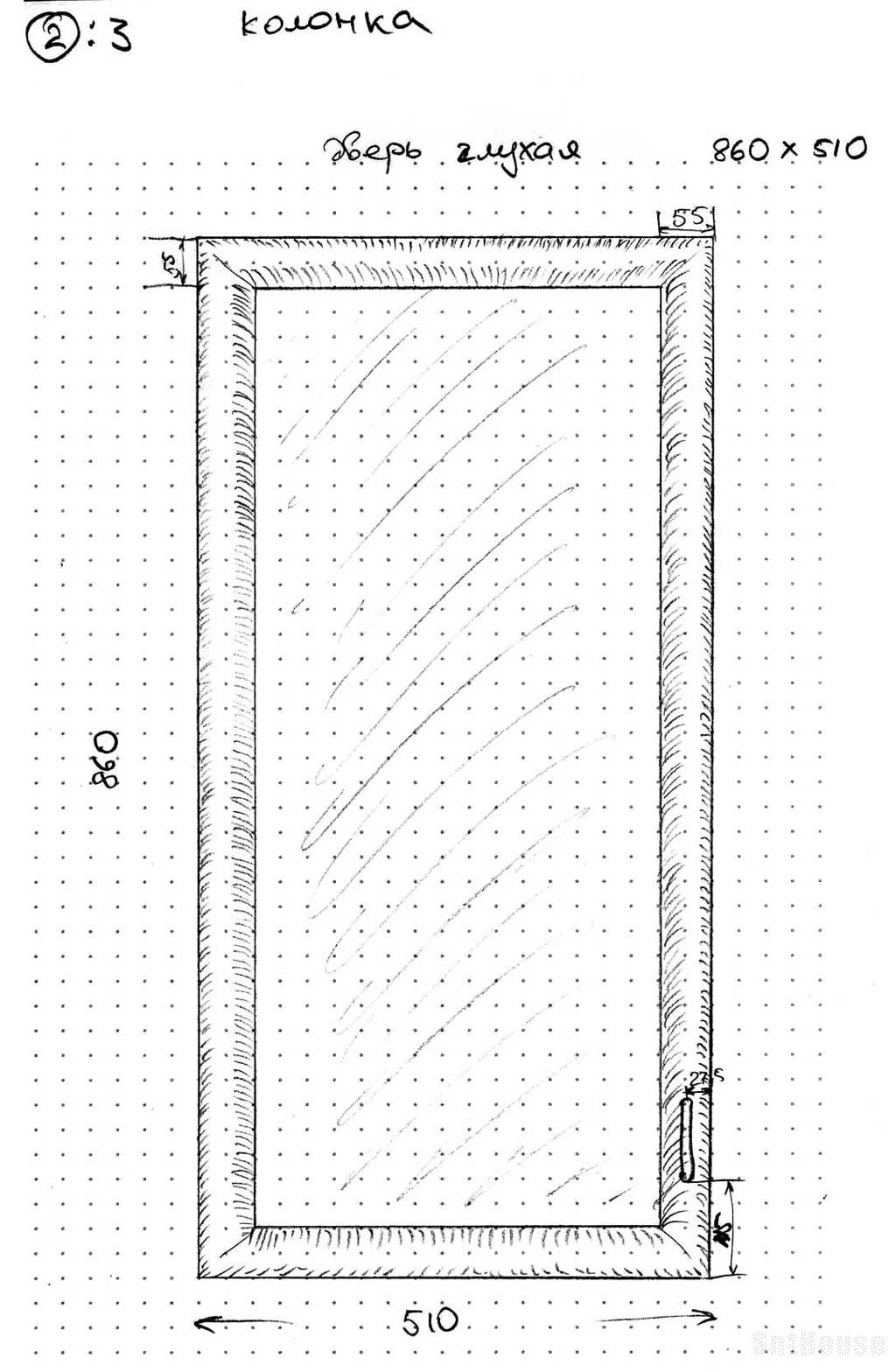

Фасад глухой двери на левую и правую колонки:

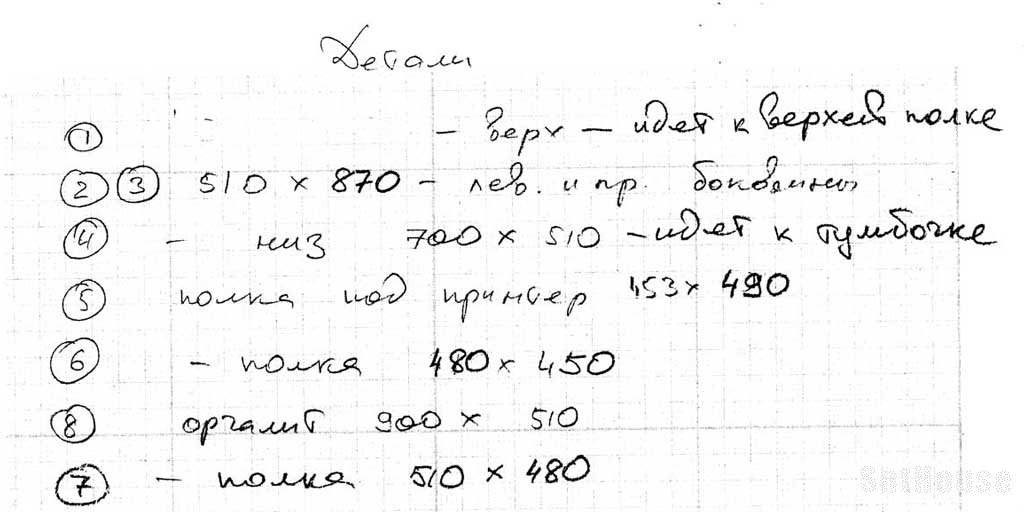

Список деталей:

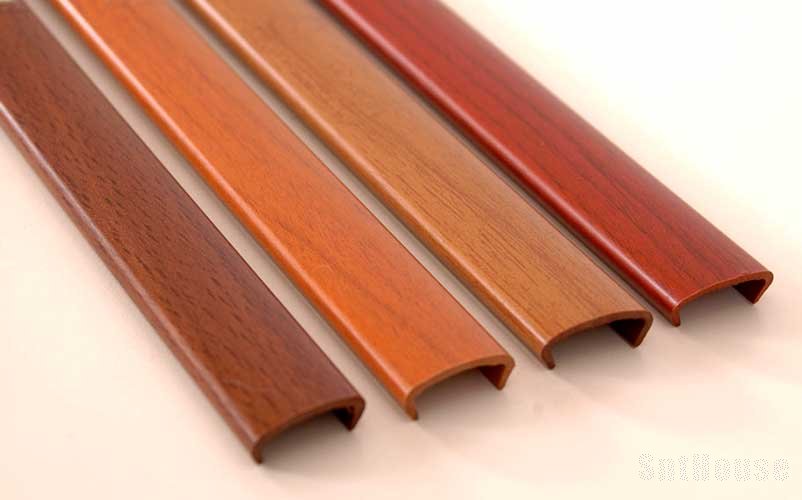

На торец выдвижной полки я поставил жесткий стыковочный профиль ПВХ. Такой же профиль я ставил на торцы столешниц.

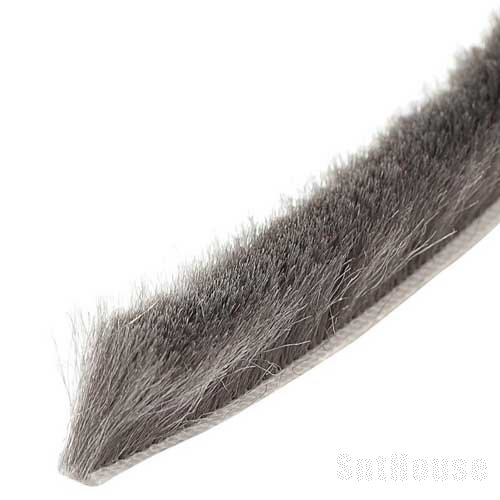

Под выдвижную полку я прикрепил самоклеющуюся щелевую щетку. Я так понимаю что она применяется в шкафах-купе.
продается длинными мотками.
Я ее использовал во всех выдвигающихся столешницах где не очень большое расстояние до поверхности - чтобы пыль не попадала.

Верхнюю часть левой колонки я использую для хранения канцелярских папок с документами, так что размер по высоте подбирал под них.
Центральная часть получилась не очень высокой - как раз для хранения бумаги для принтера.
