Чертежи компьютерного стола-секретера. 5 - Колонка правая
КОЛОНКА ПРАВАЯ
Общее видео | 1 - Антресоль | 2 - Средняя часть - общая схема | 3 - Колонка левая
4 - Центральная часть за монитором | 5 - Колонка правая | 6 - Стол - столешницы
7 - Левая тумбочка | 8 - Правая тумбочка | 9 - Выкатной стол для ИБП
4 - Центральная часть за монитором | 5 - Колонка правая | 6 - Стол - столешницы
7 - Левая тумбочка | 8 - Правая тумбочка | 9 - Выкатной стол для ИБП

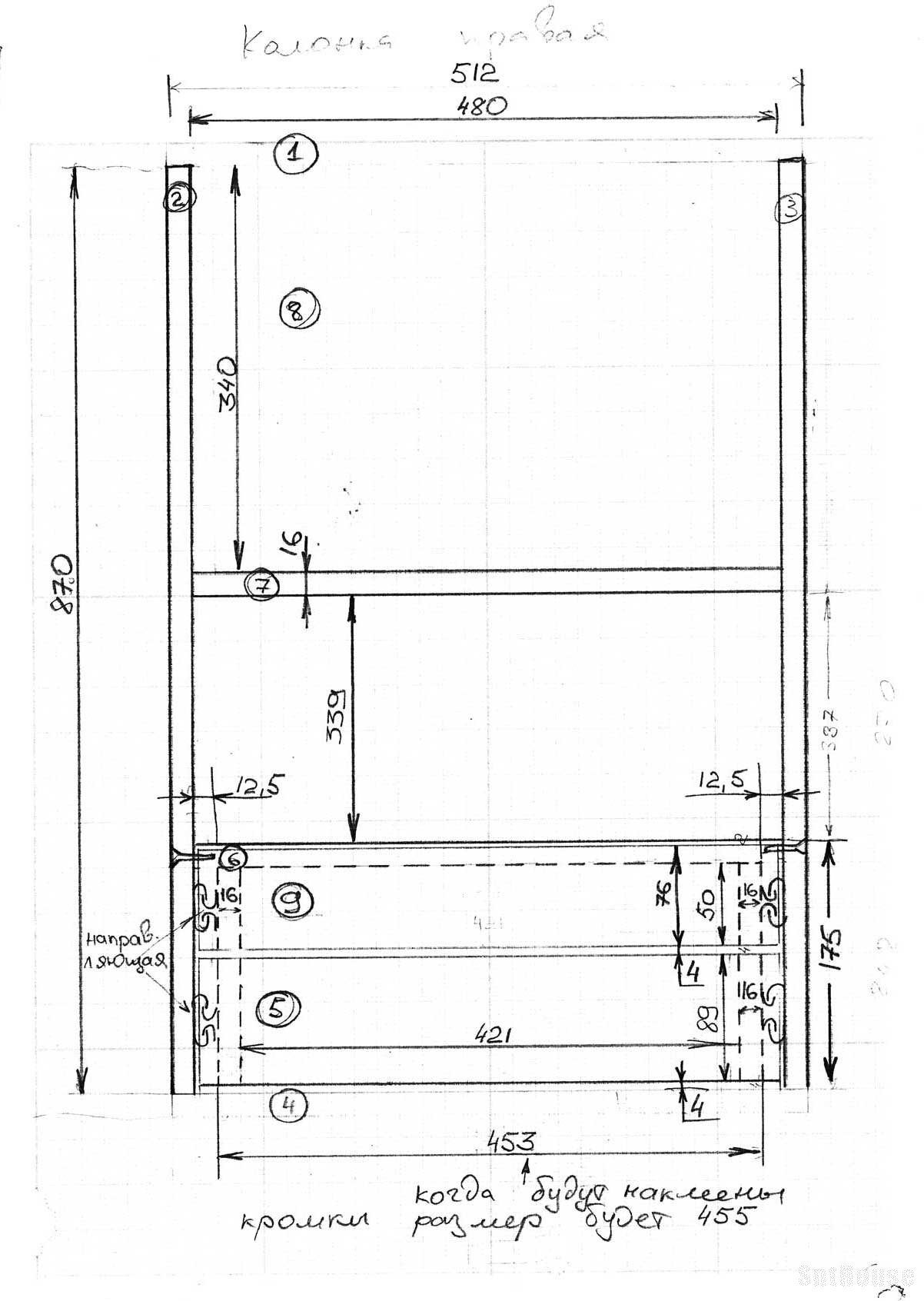

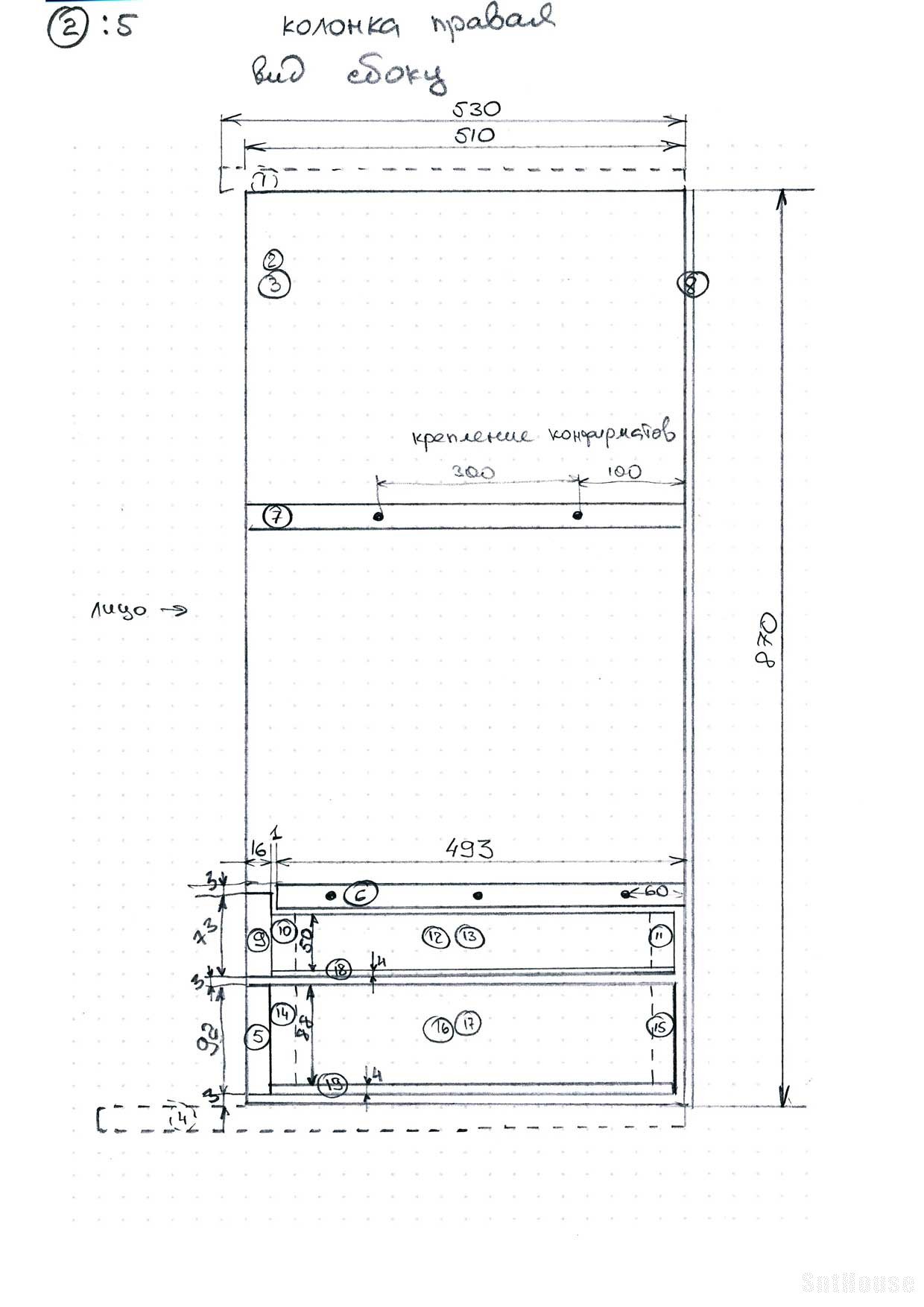

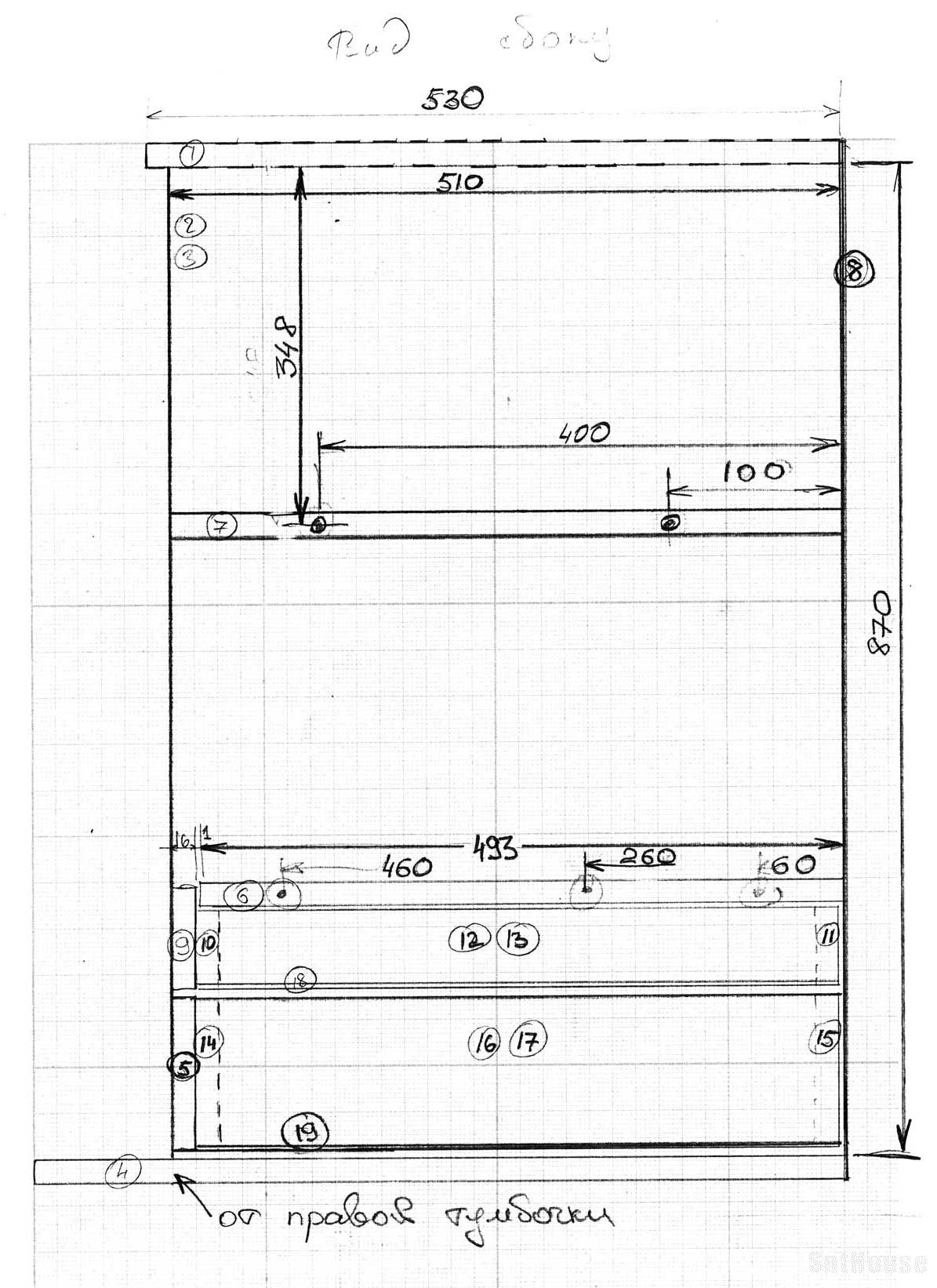

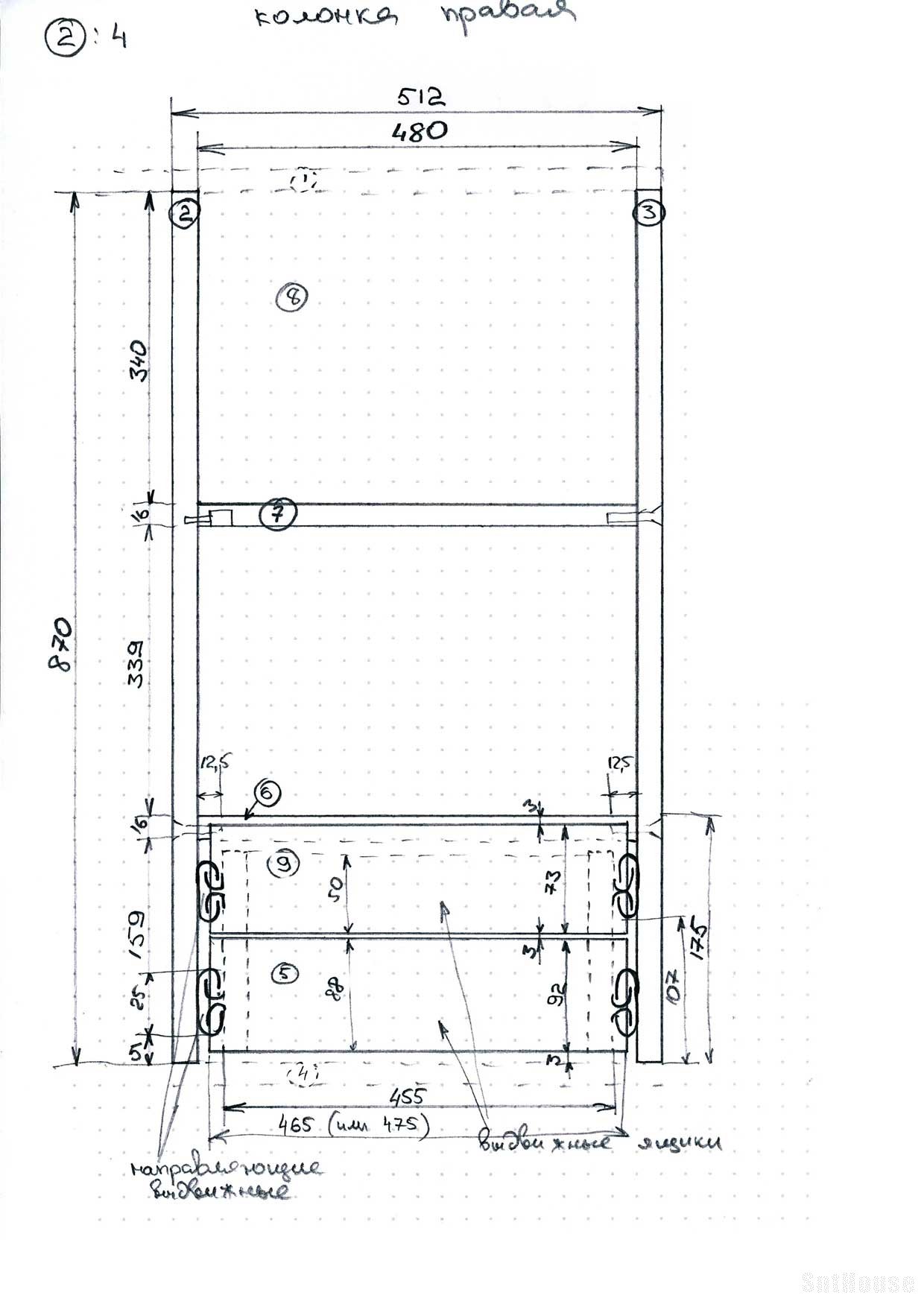

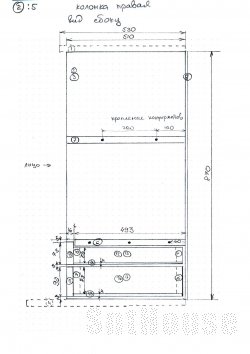

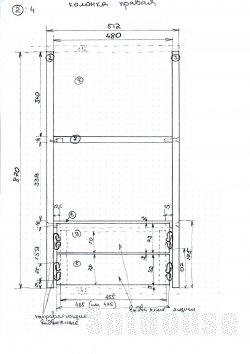

Правая колонка имеет внешние размеры 870х512х510
К столешнице крепится на шкантах без клея.

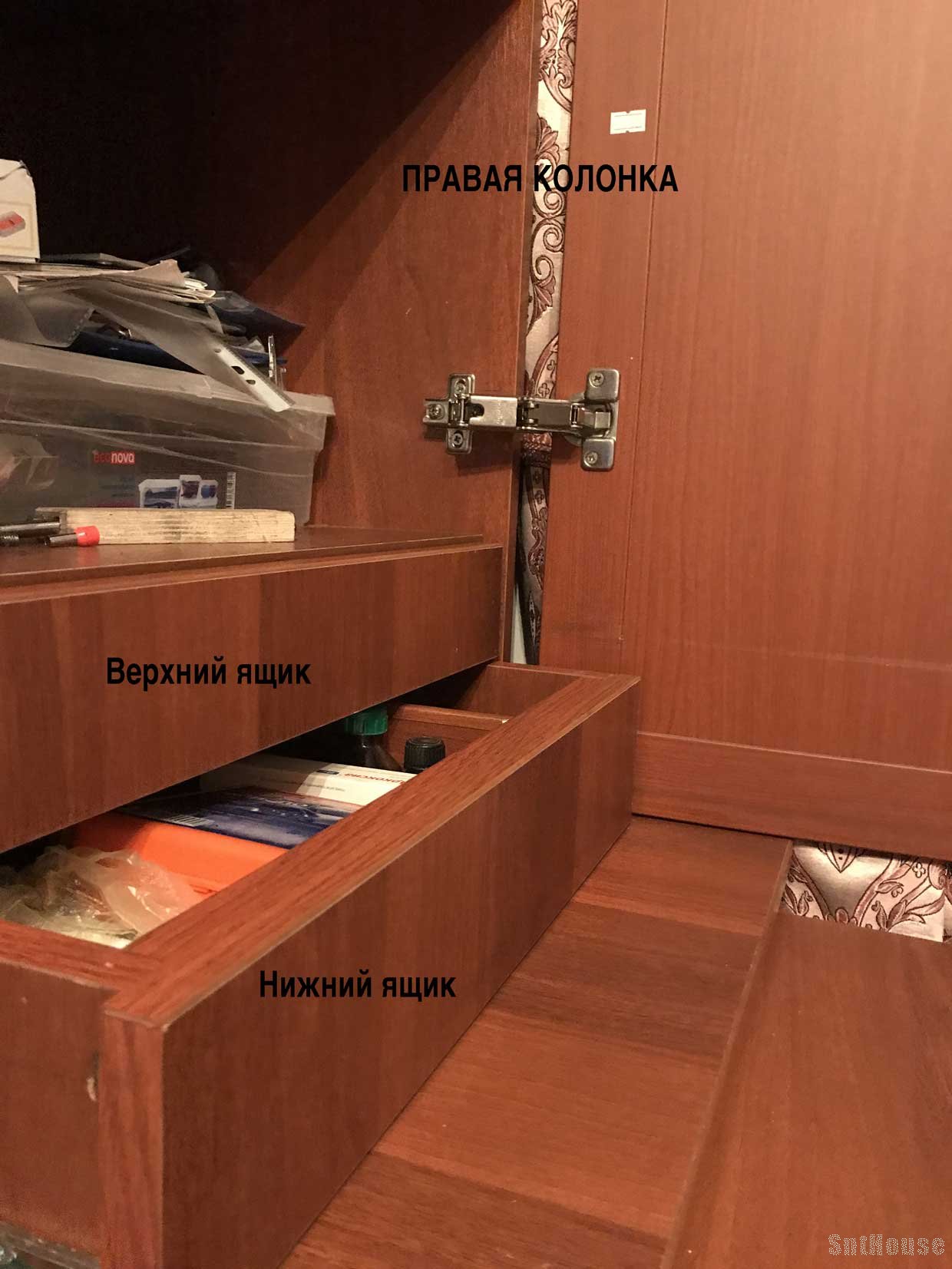

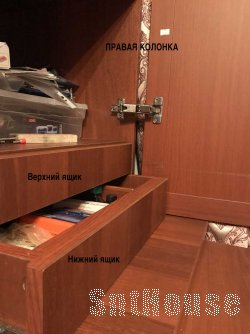

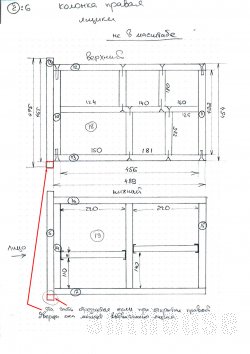

В отличии от колонки левой, в правой колонке вместо выдвижного столика присутствуют два утопленных внутрь выдвижных ящика.

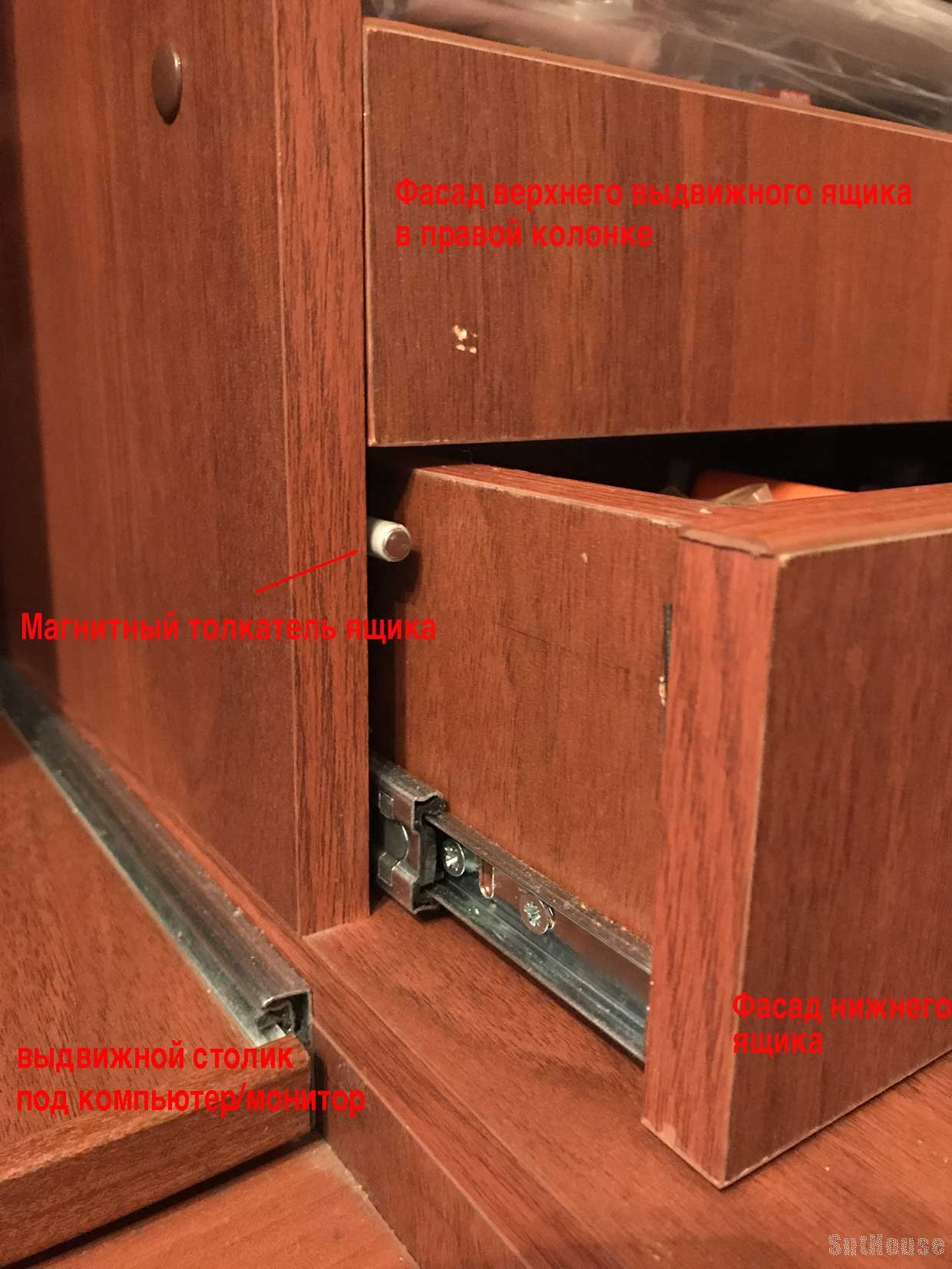

Открываются данные ящики также при помощи магнитного толкателя.

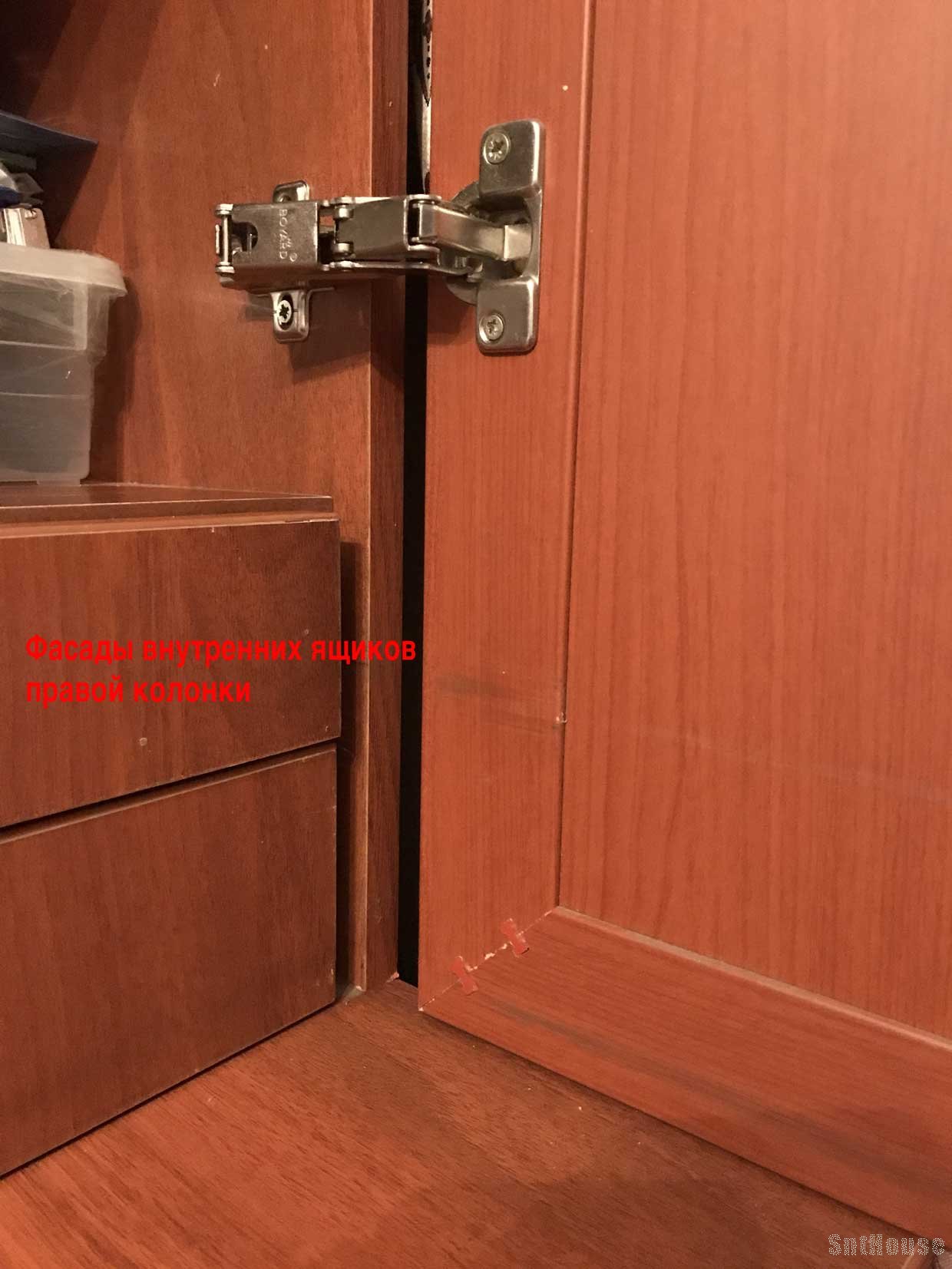

У этих ящиков фасады выполнены в виде того же ламинированного ДСП что и остальные детали.

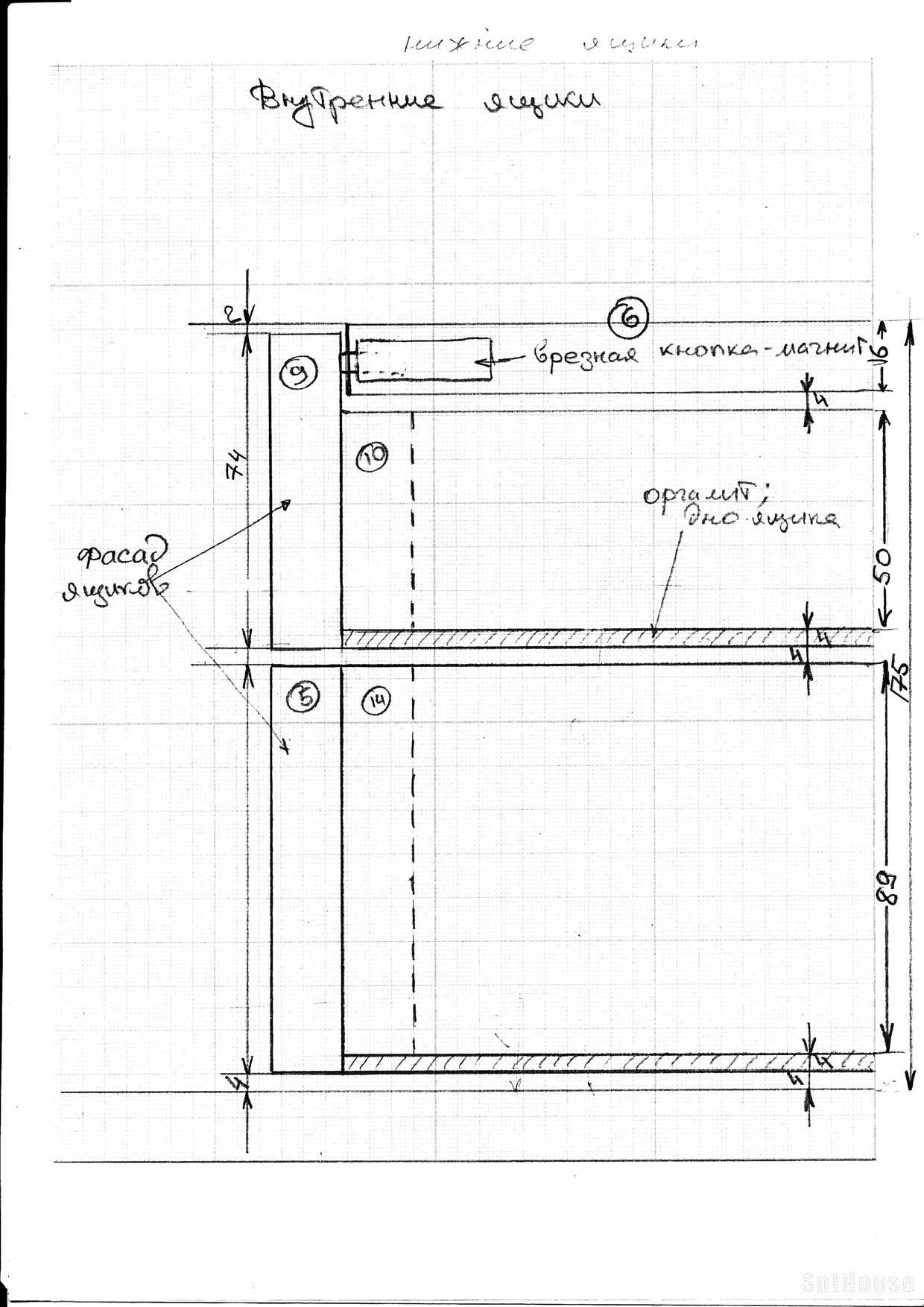

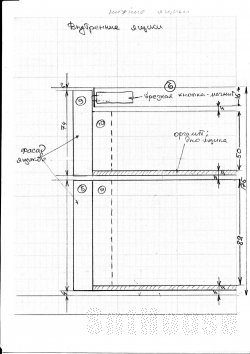

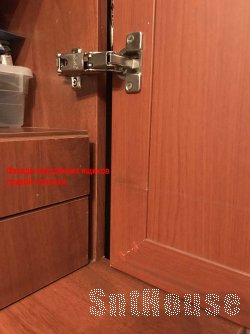

Ящики чуть утоплены внутрь правой колонки для того, чтобы при закрытии общей дверцы она не давила на фасады внутренних ящиков. В противном случае такое давление будет заставлять срабатывать магнитные толкатели ящиков.
Еще один момент:

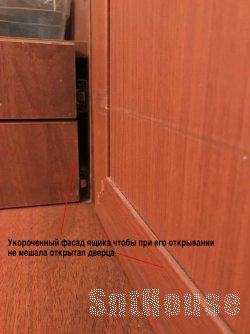

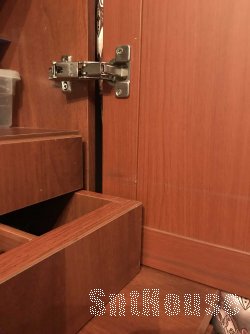

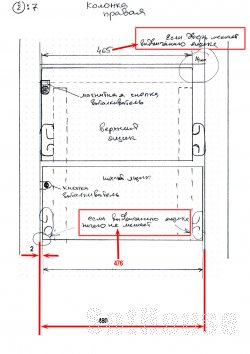

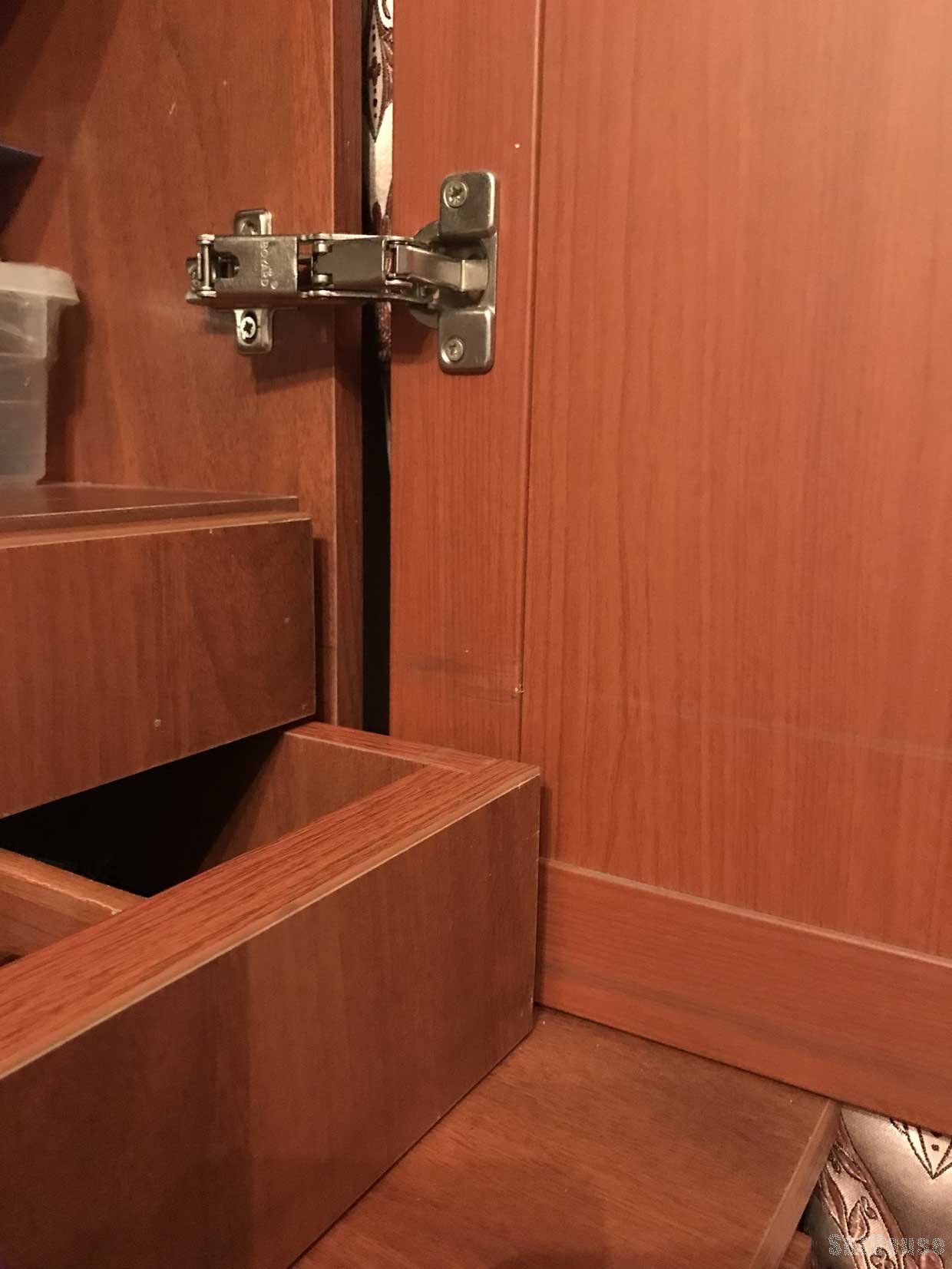

Если для открытия вправо общей дверцы правой колонки недостаточно места, то это приведет к тому, что выдвижные ящики не смогут открыться - будет мешать край открытой дверцы.

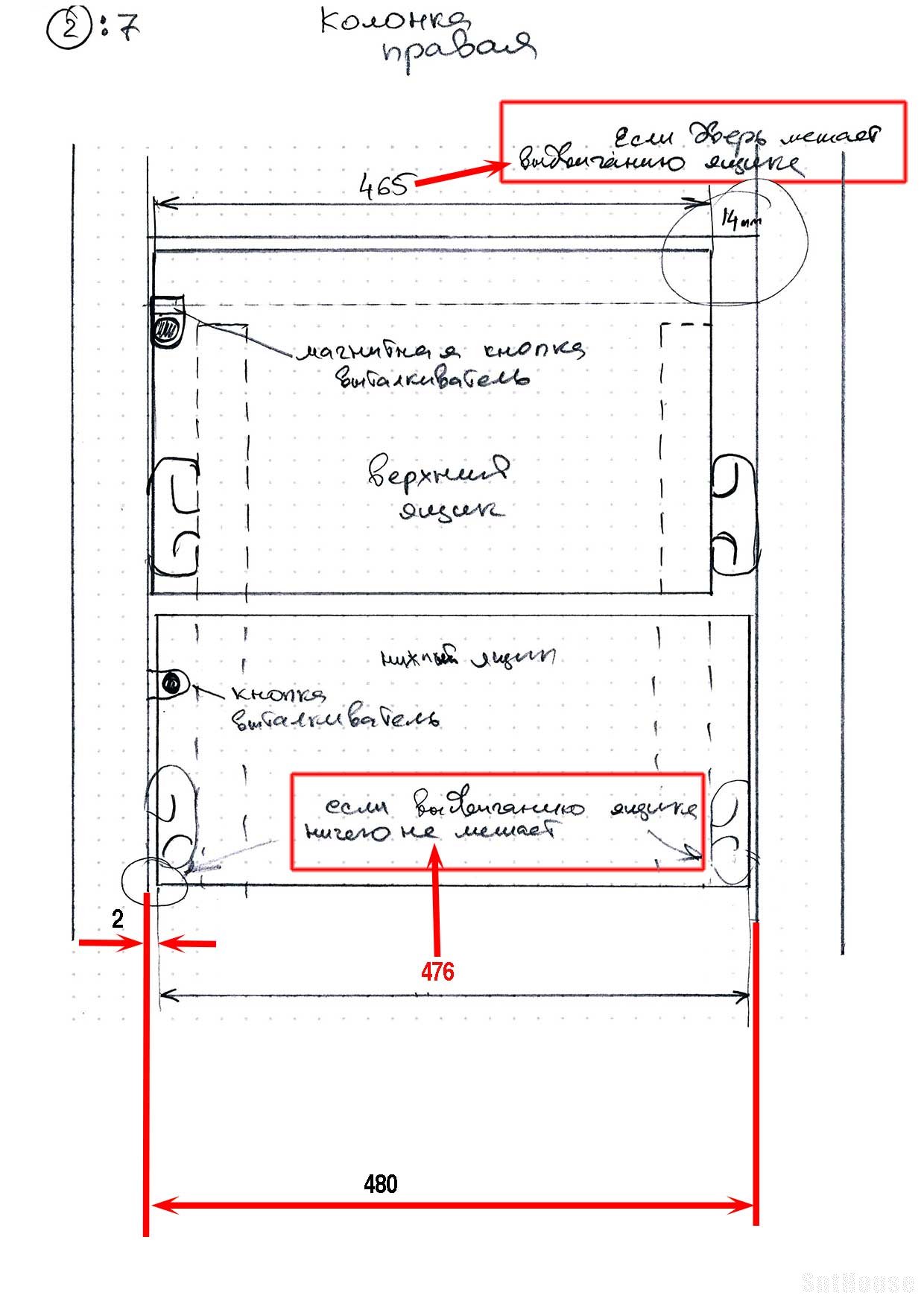

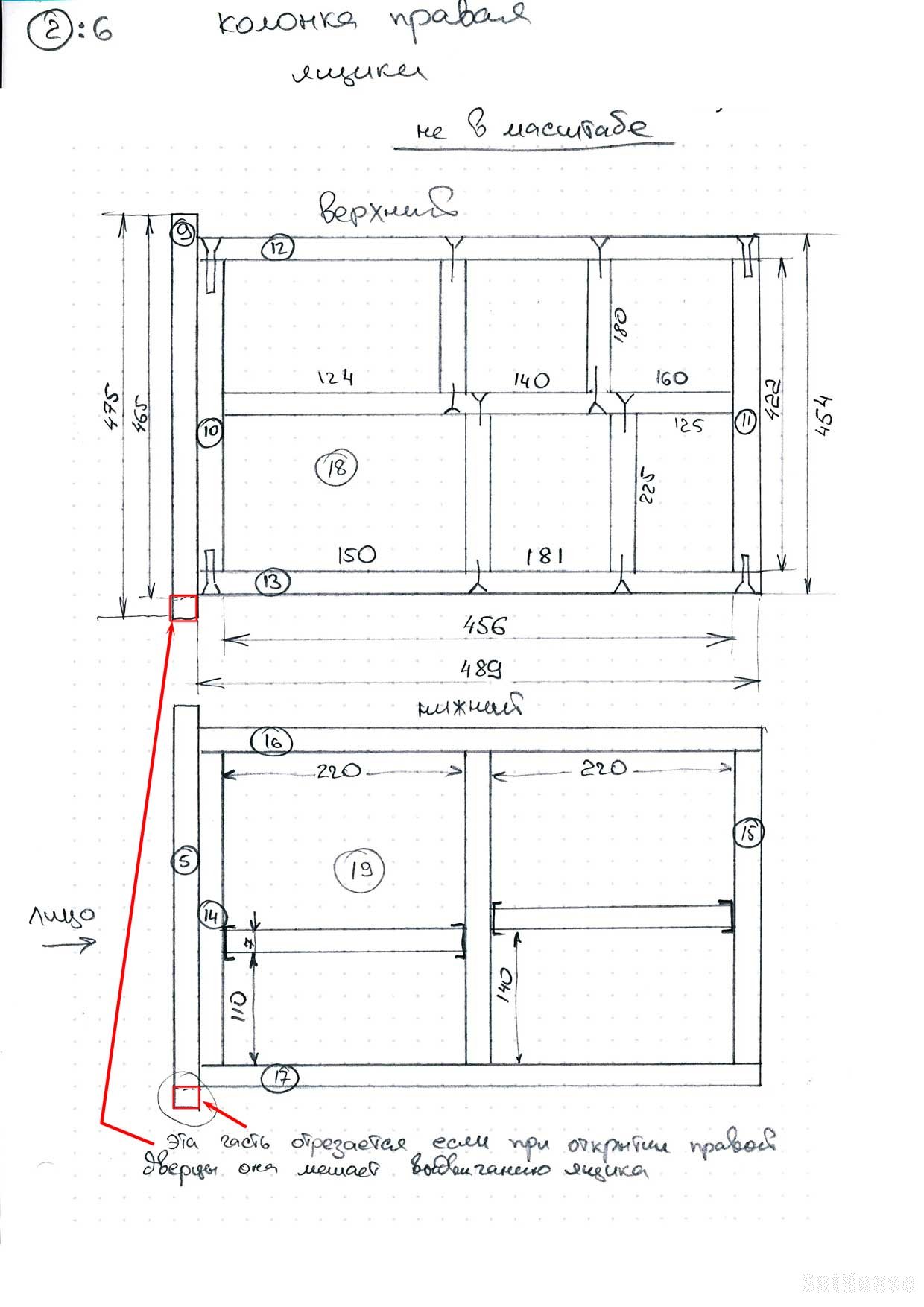

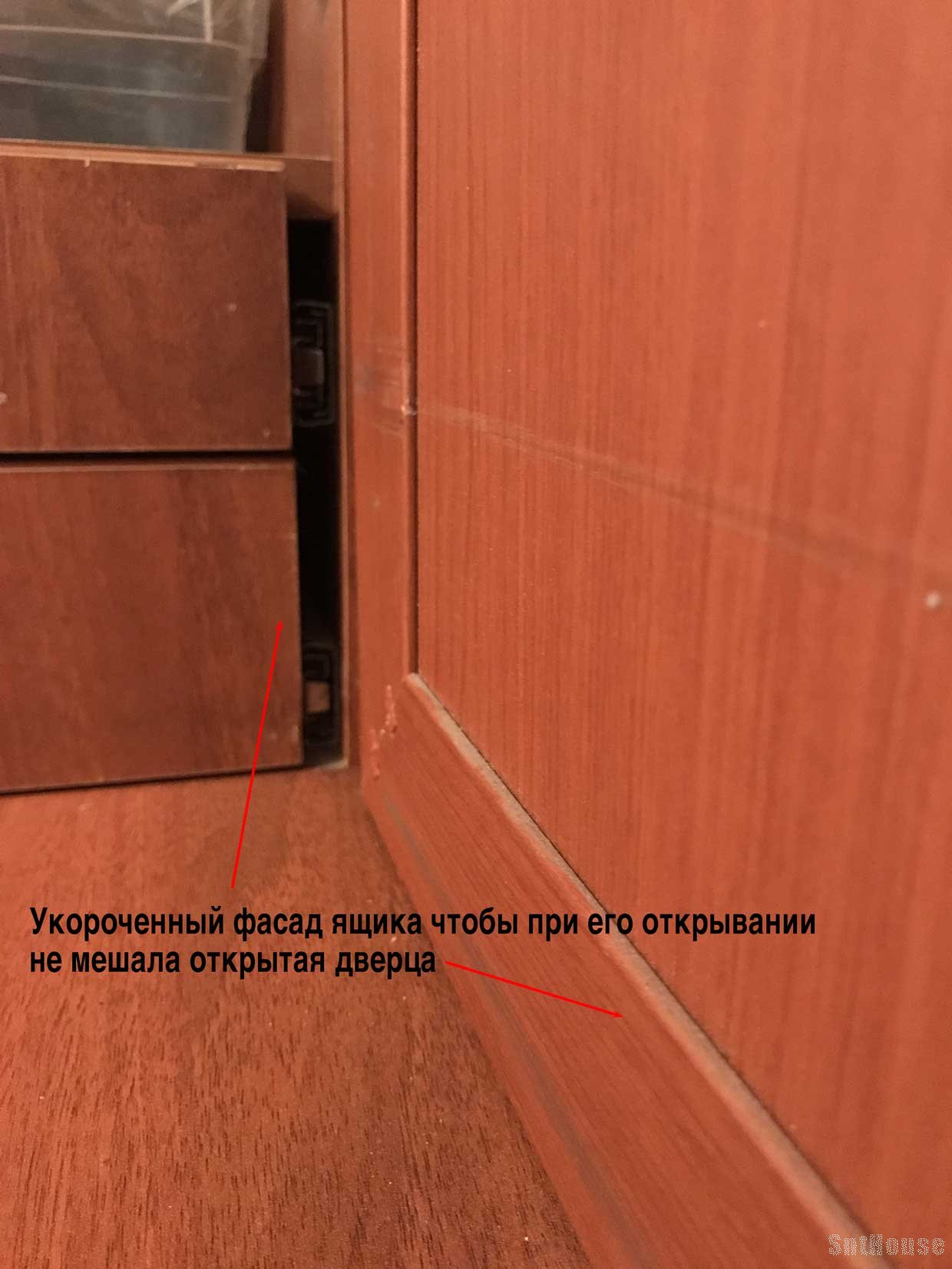

В этом случае нужно фасад выдвижных ящиков сделать покороче.

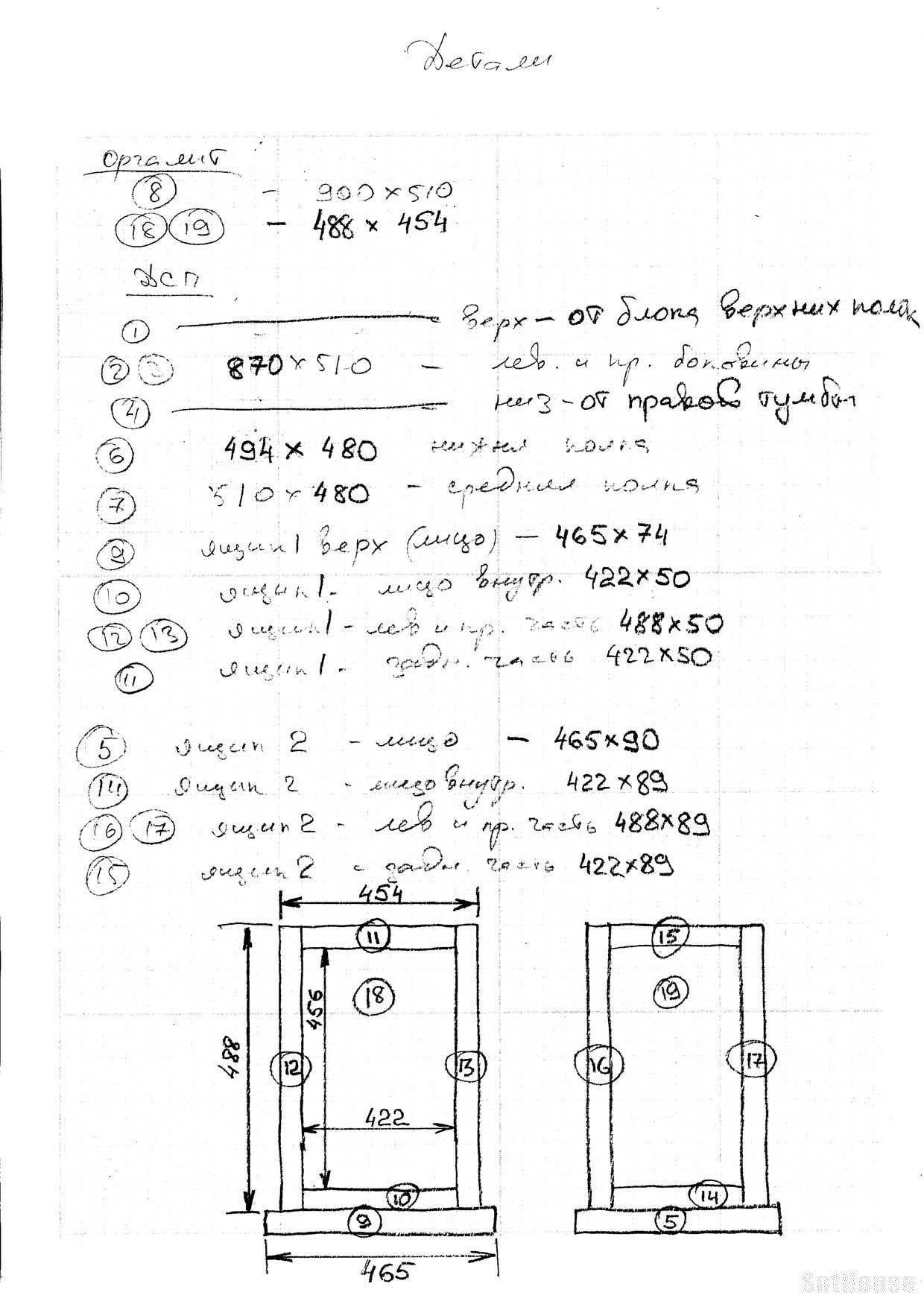

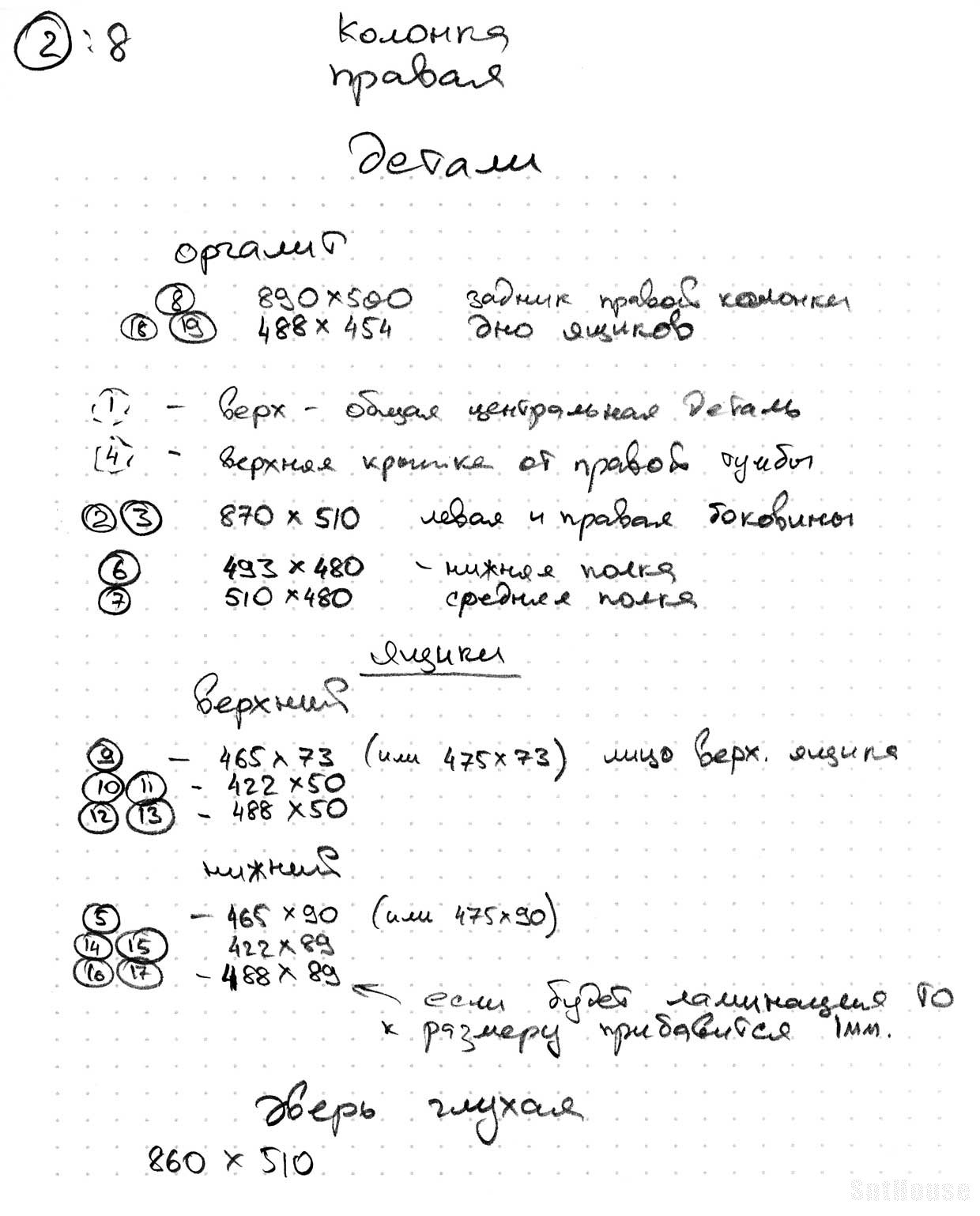

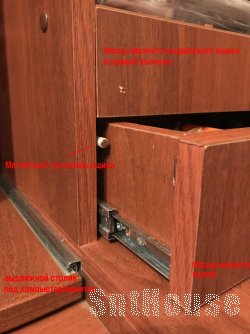

На чертежах это отображено и можно еще посмотреть на фото.
