Чертежи компьютерного стола-секретера. 6 - Стол

16/02/2019 01:27

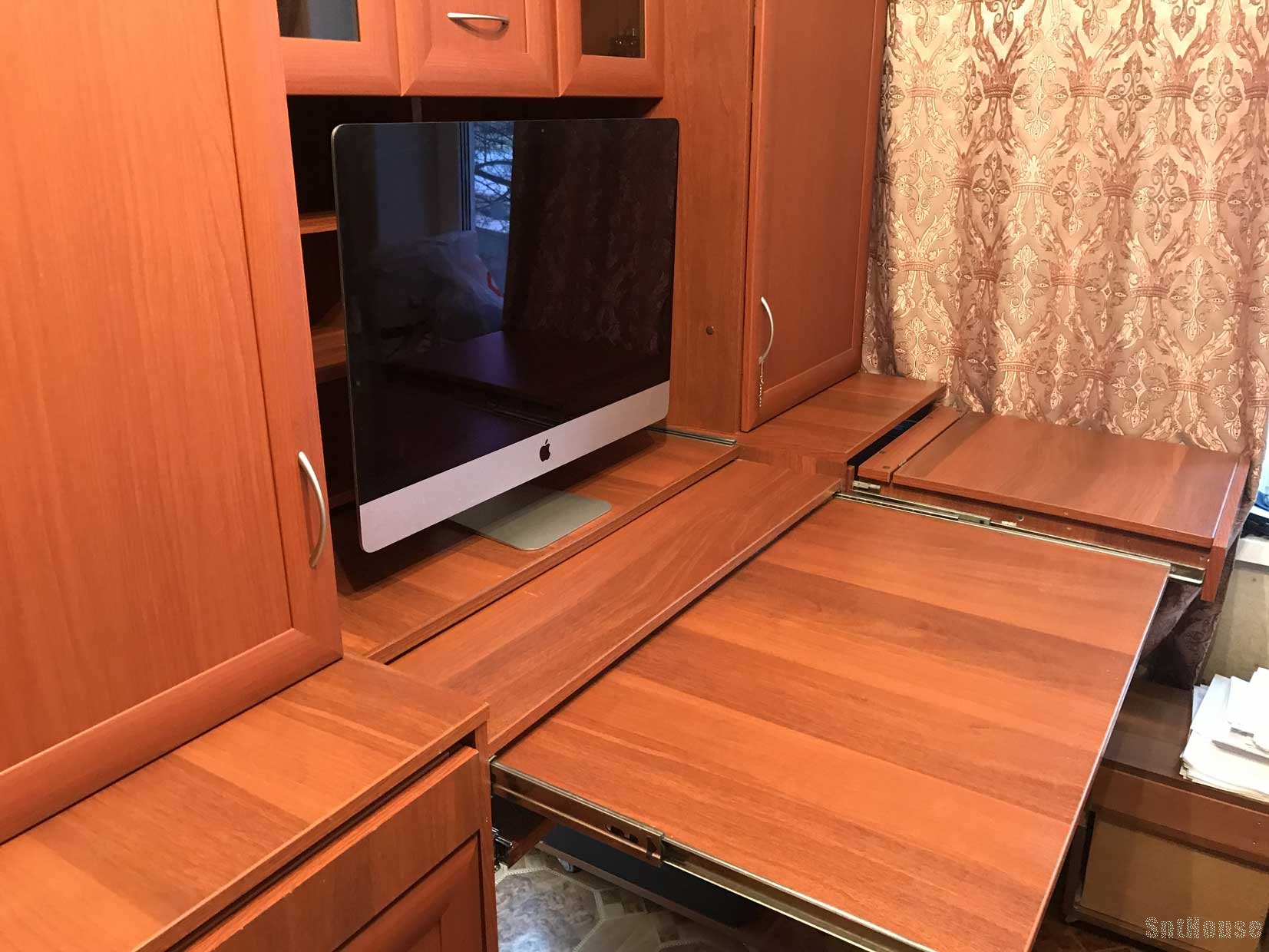

СТОЛ

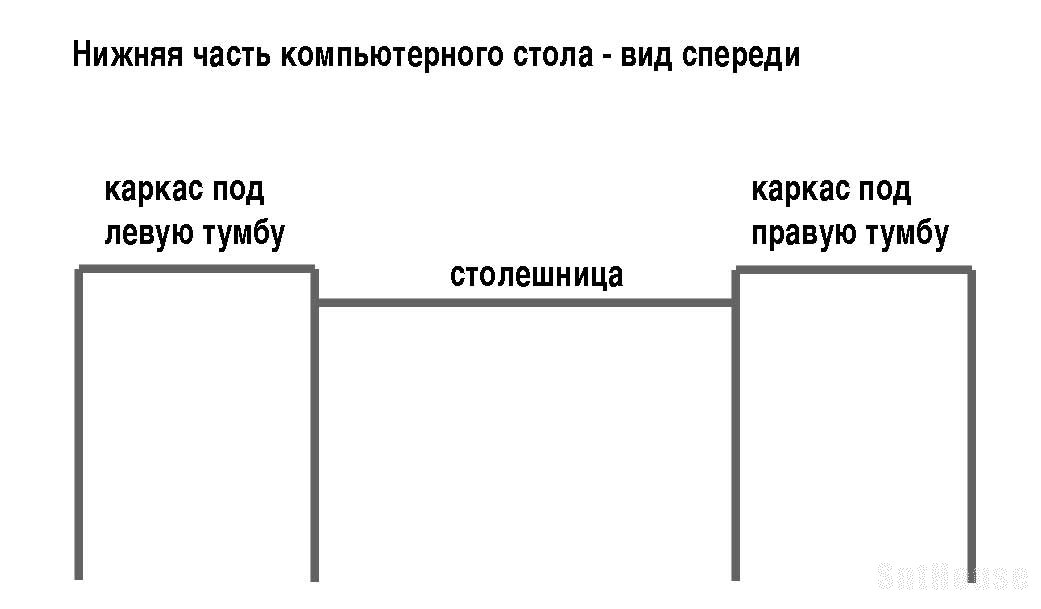

Нижняя часть компьютерного стола-секретера состоит из:
- основания под левую тумбу
- стола с выдвижными столешницами
- основанием под правую тумбу

Если посмотреть на среднюю часть сверху, то он имеет общий размер 1875 х 685 мм.

Стол имеет рабочую ширину 850 мм

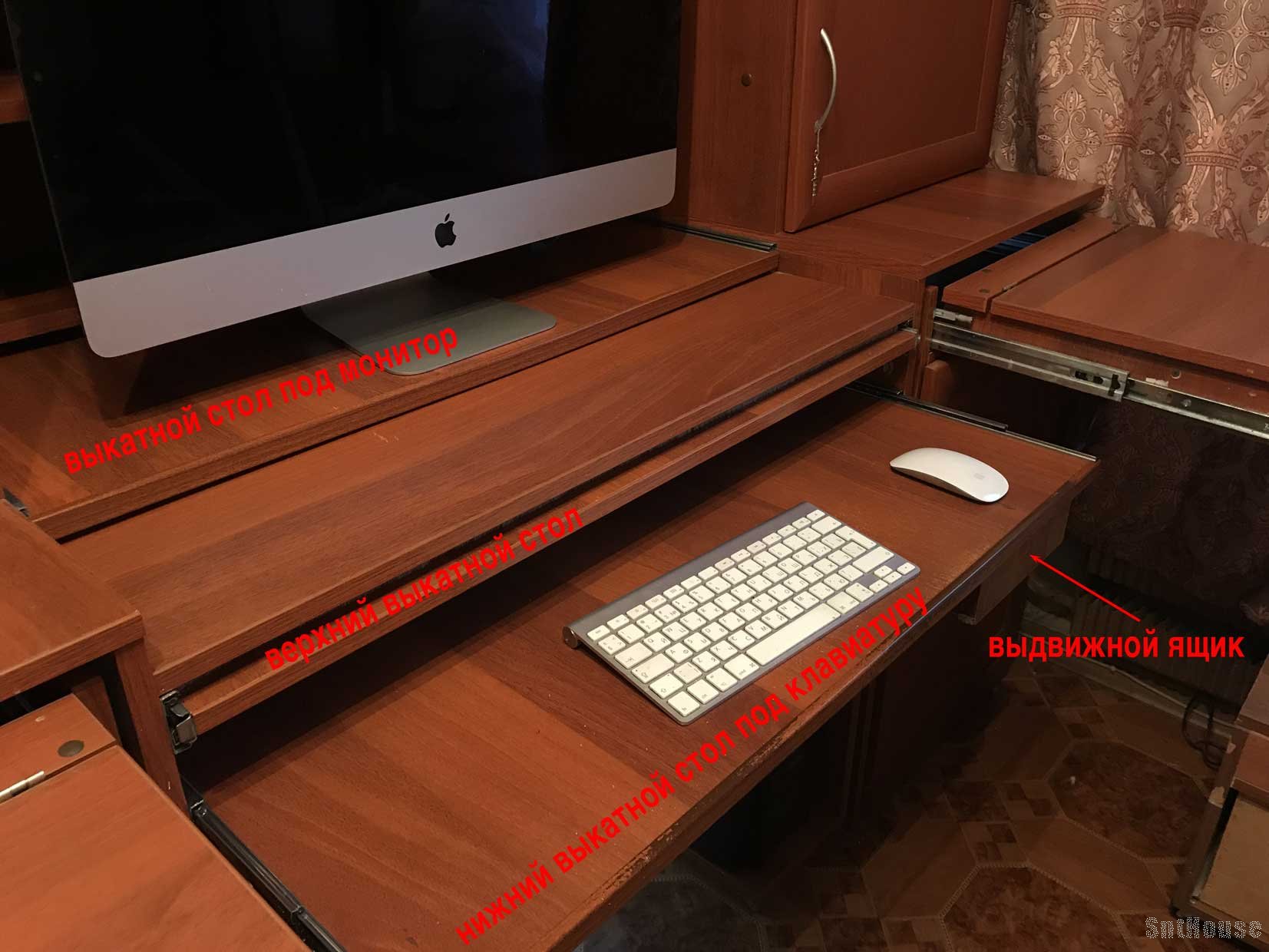

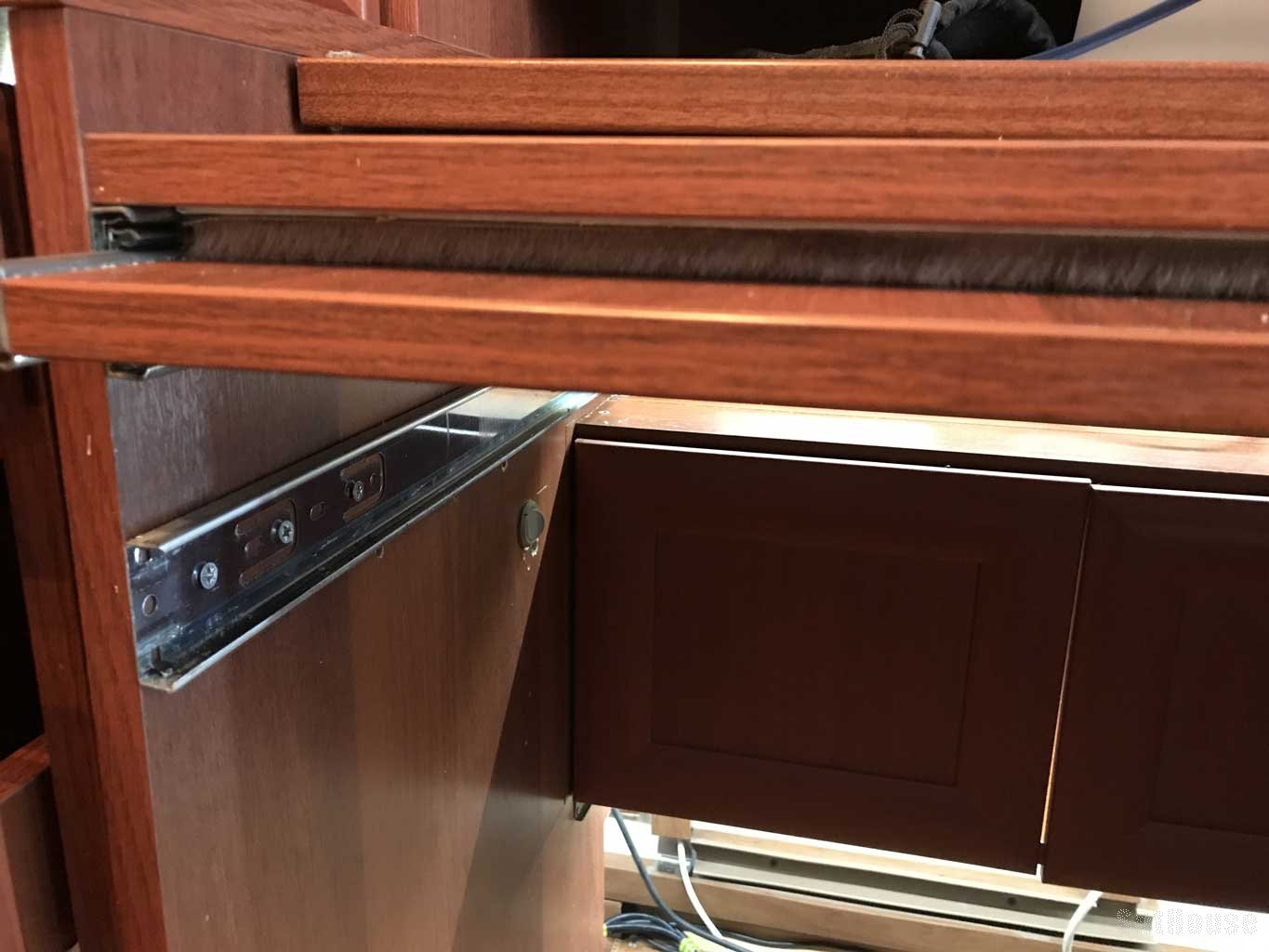

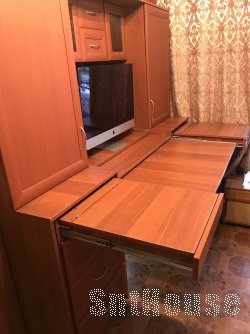

Выдвижные столешницы (верхняя и нижняя под клавиатуру) имеют размер 825 х 500 мм, а выдвигаются вперед на 465 мм.

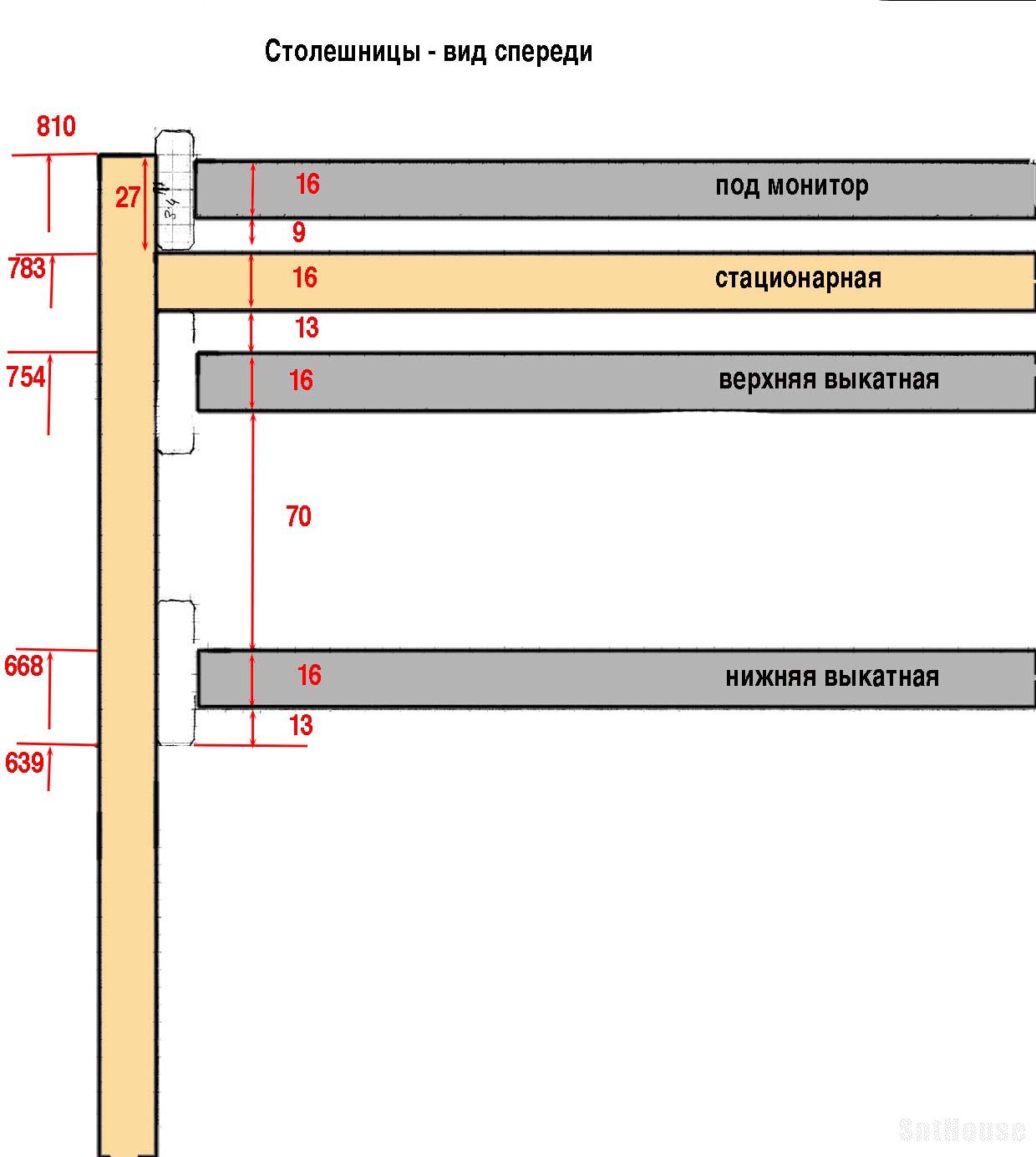

Размеры между столешницами можно посмотреть на рисунке ниже:

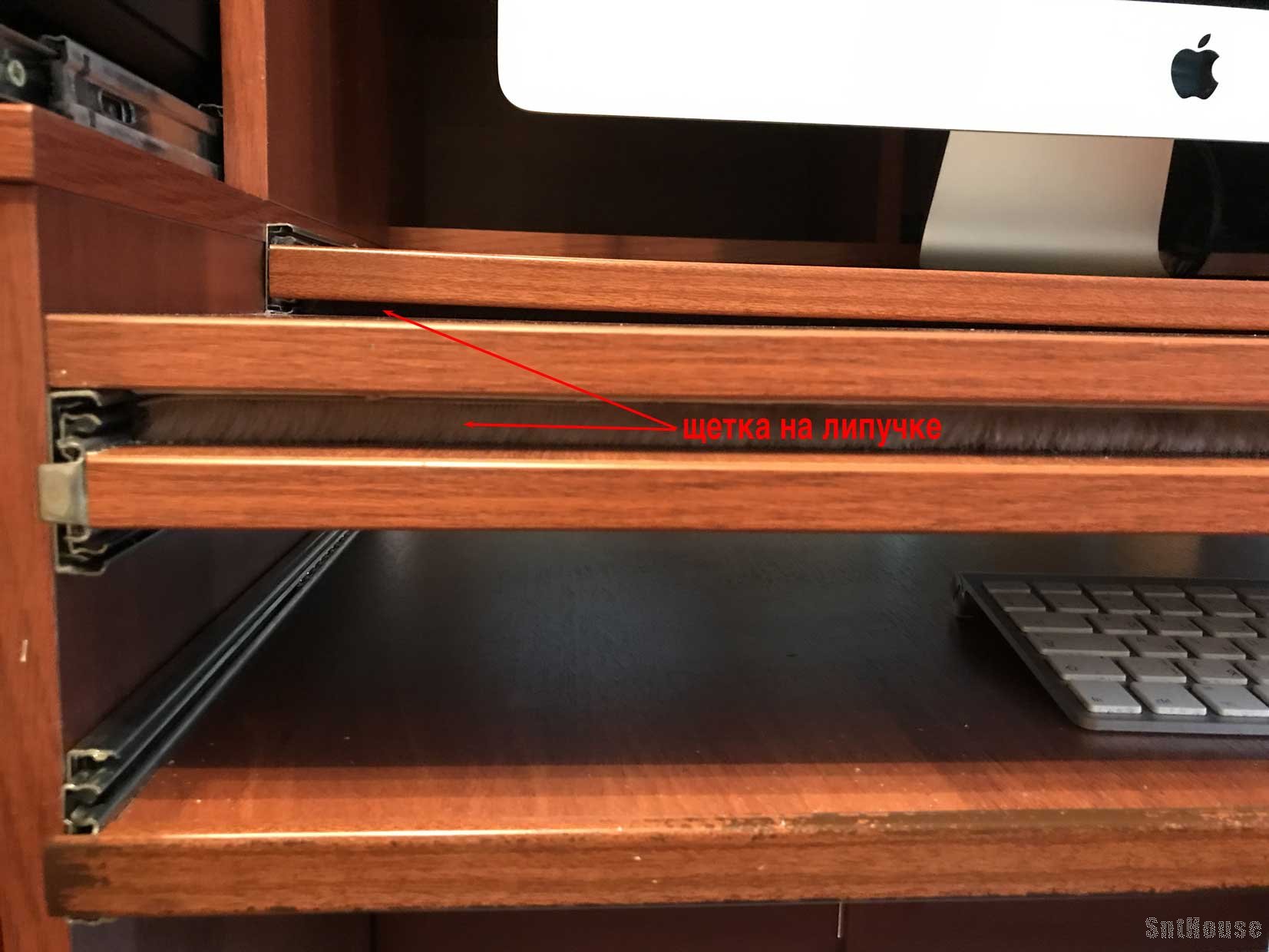

От верхней части нижнего стола до вышестоящей столешницы - 70 мм.
Этого вполне достаточно чтобы можно было расположить при необходимости руку между столешницами.

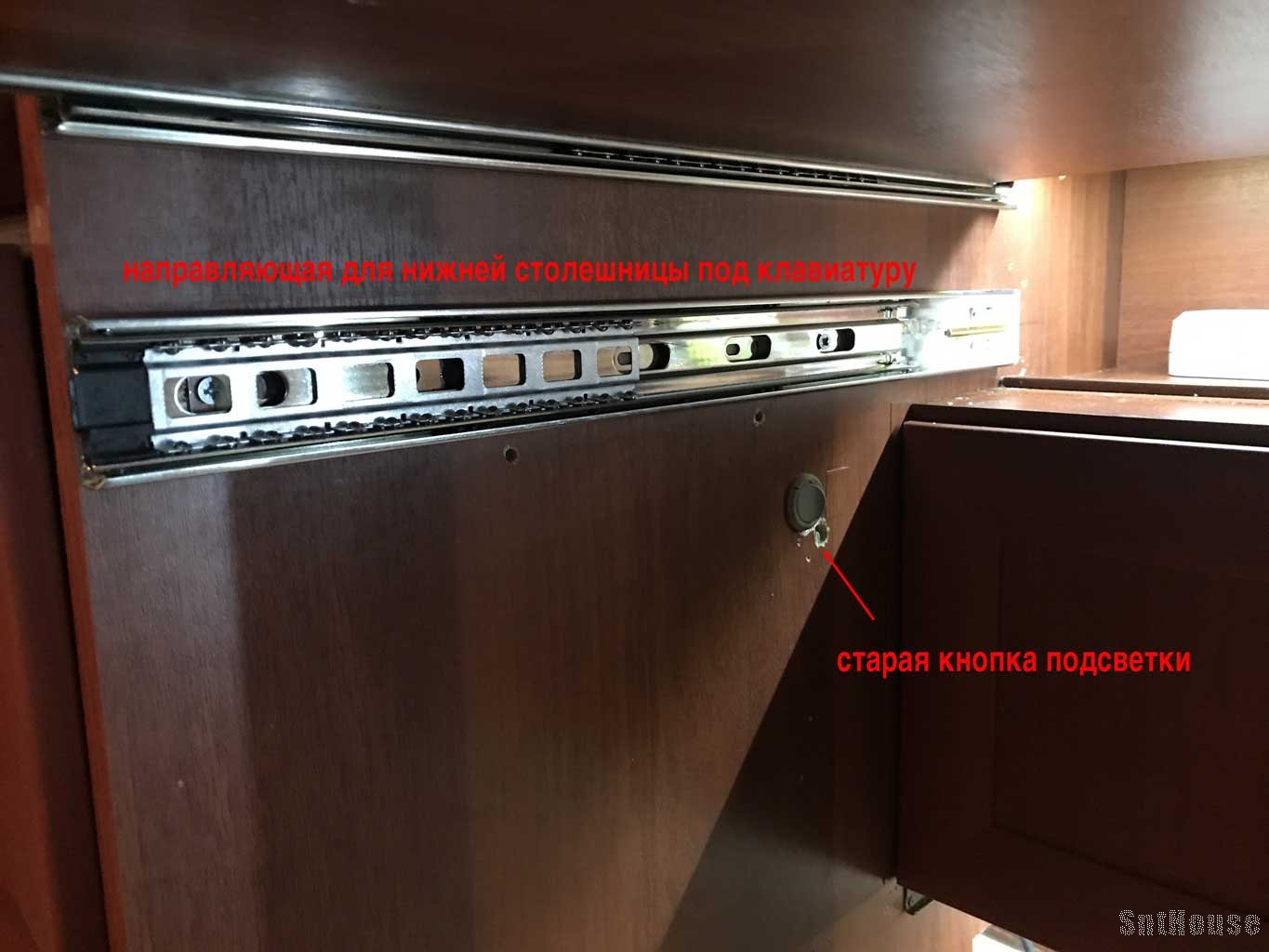

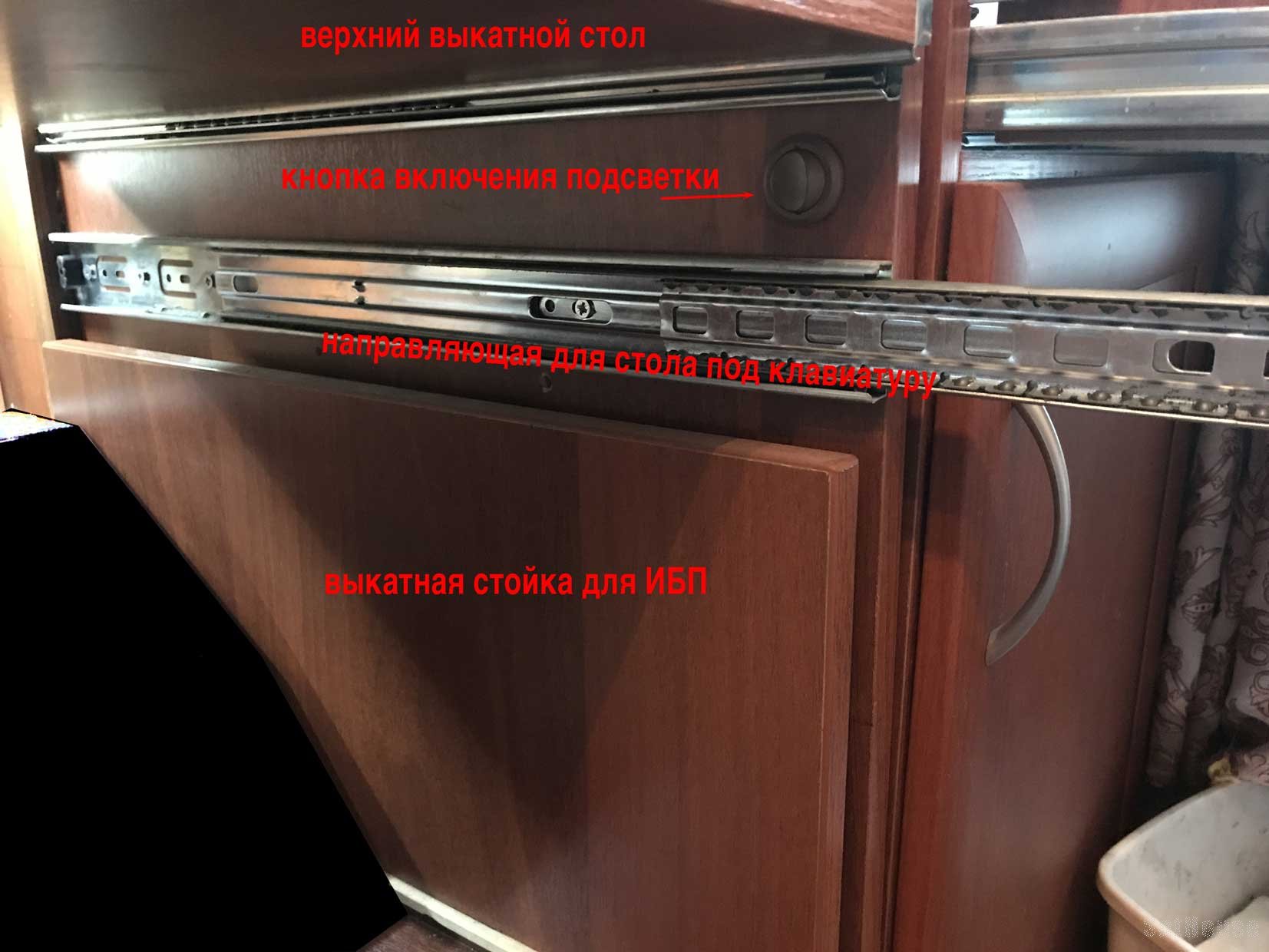

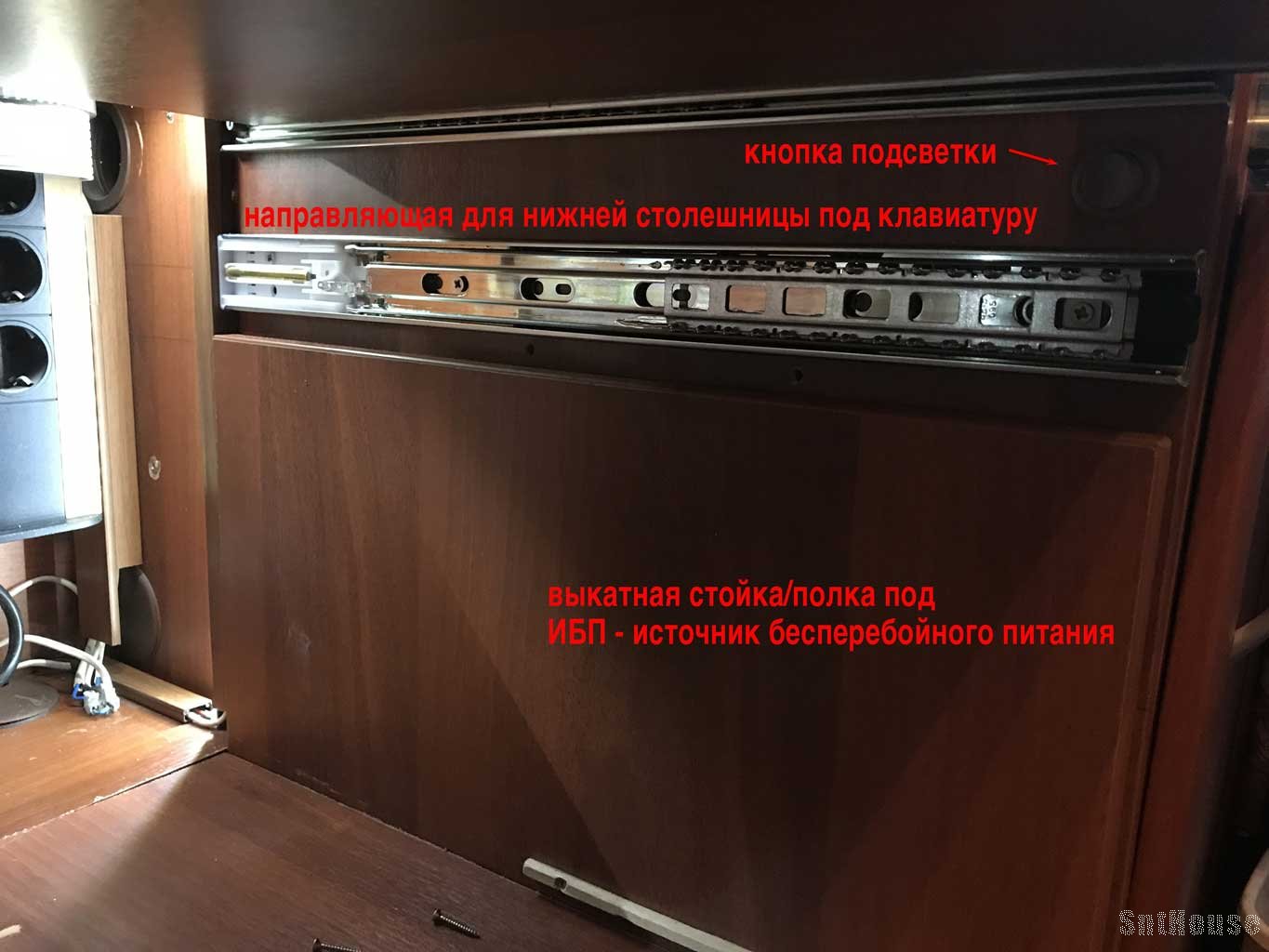

Также это позволяет расположить справа на стенке каркаса под правую тумбу кнопку выключателя подсветки.

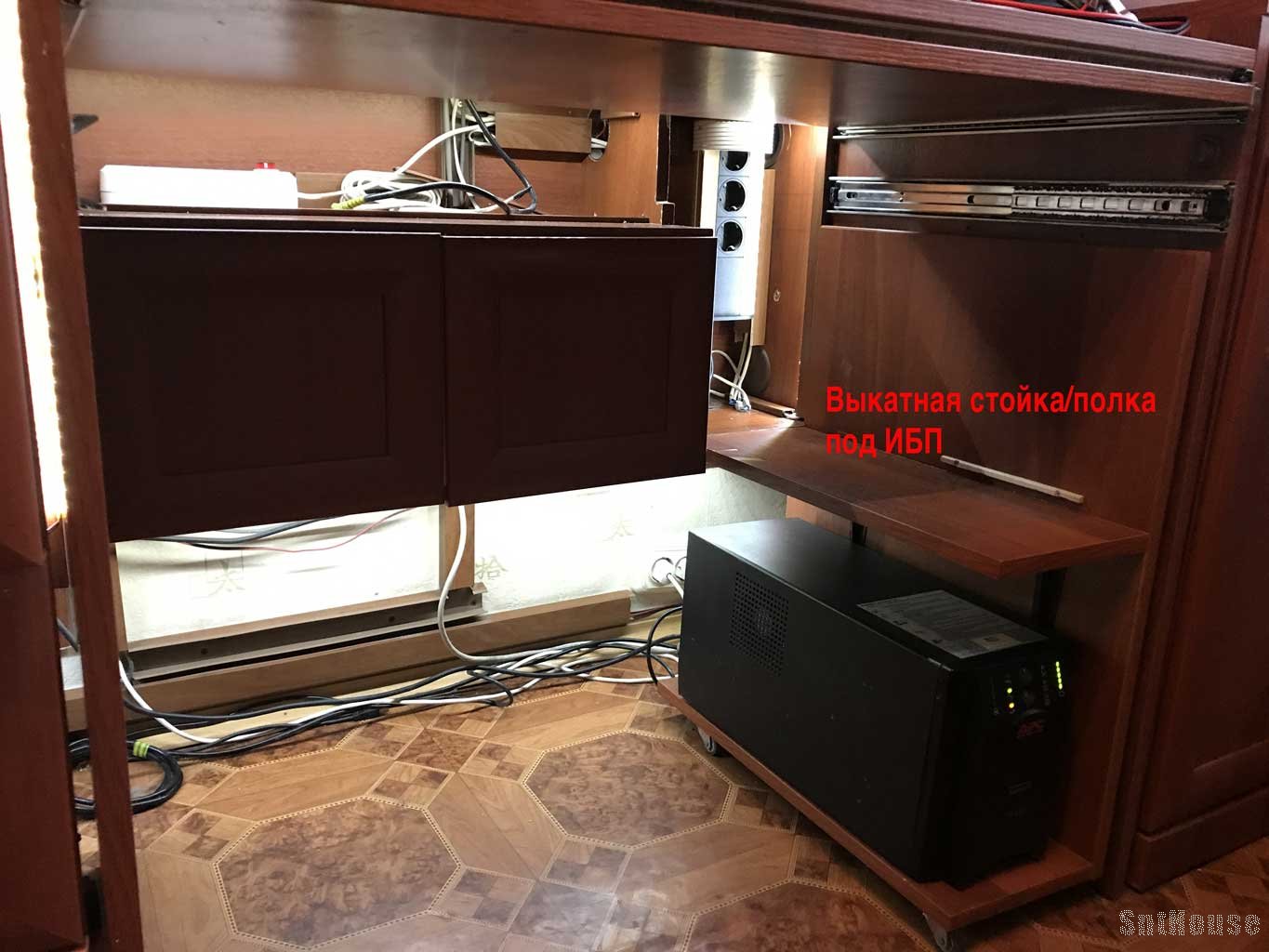

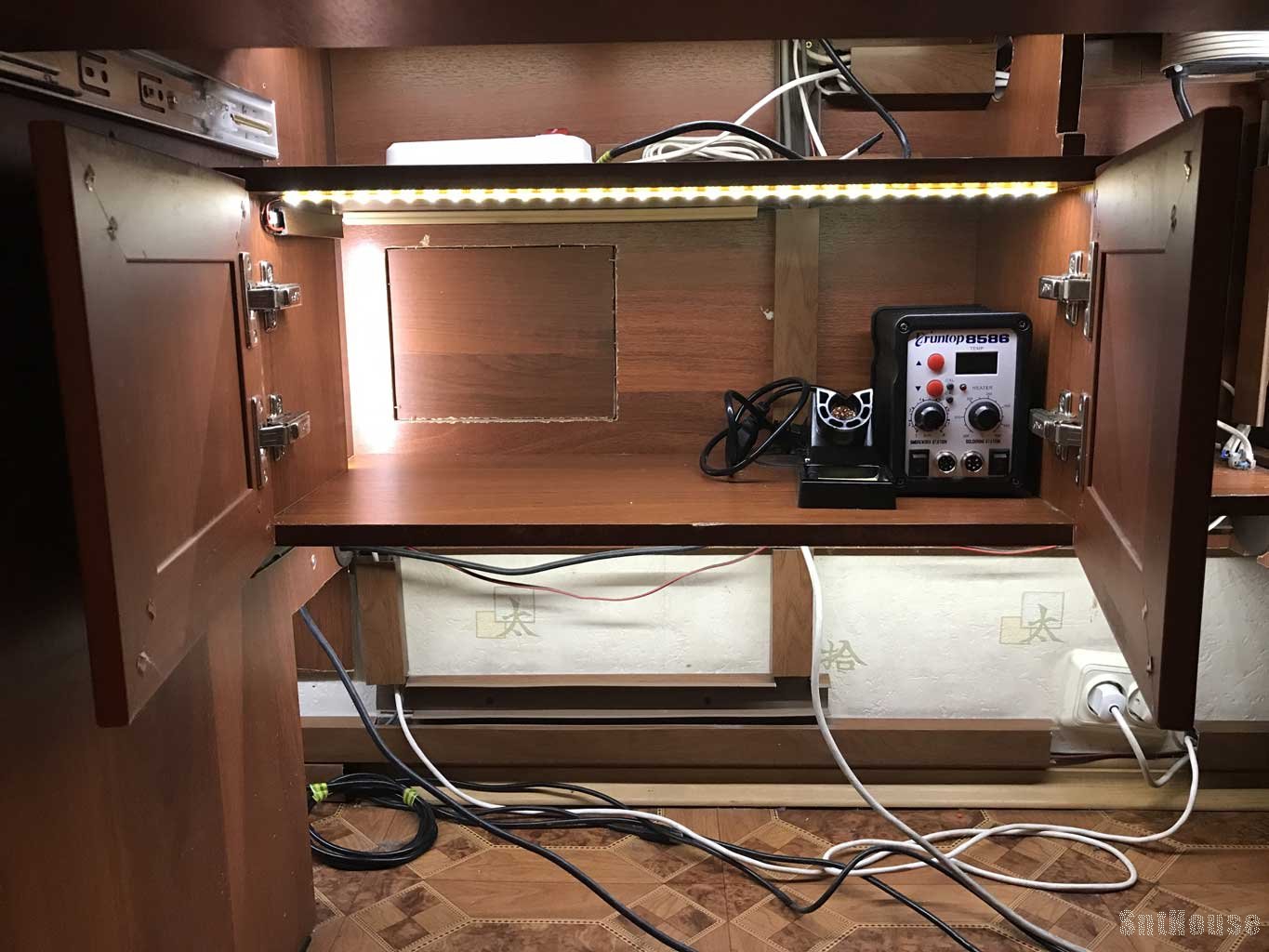

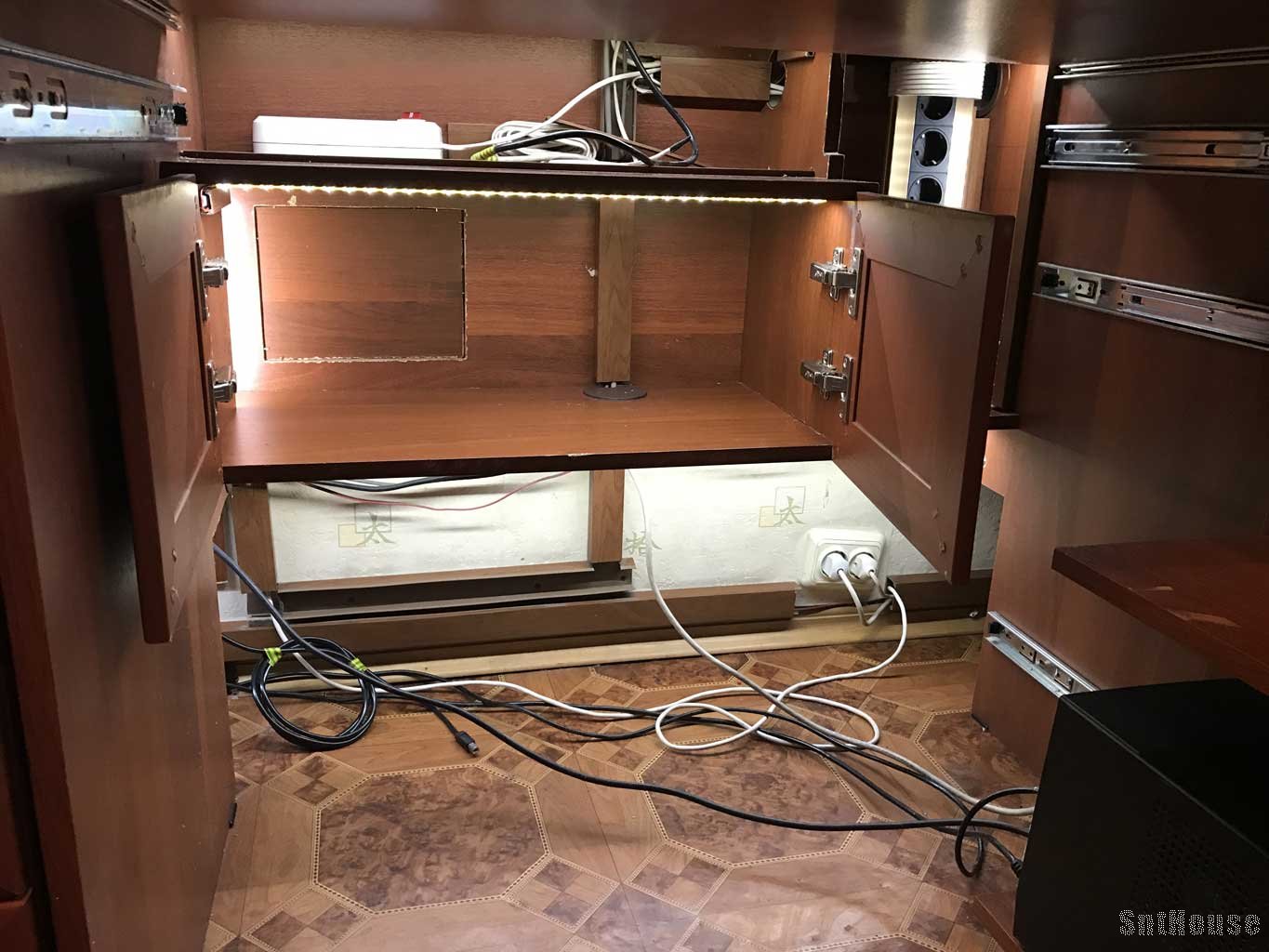

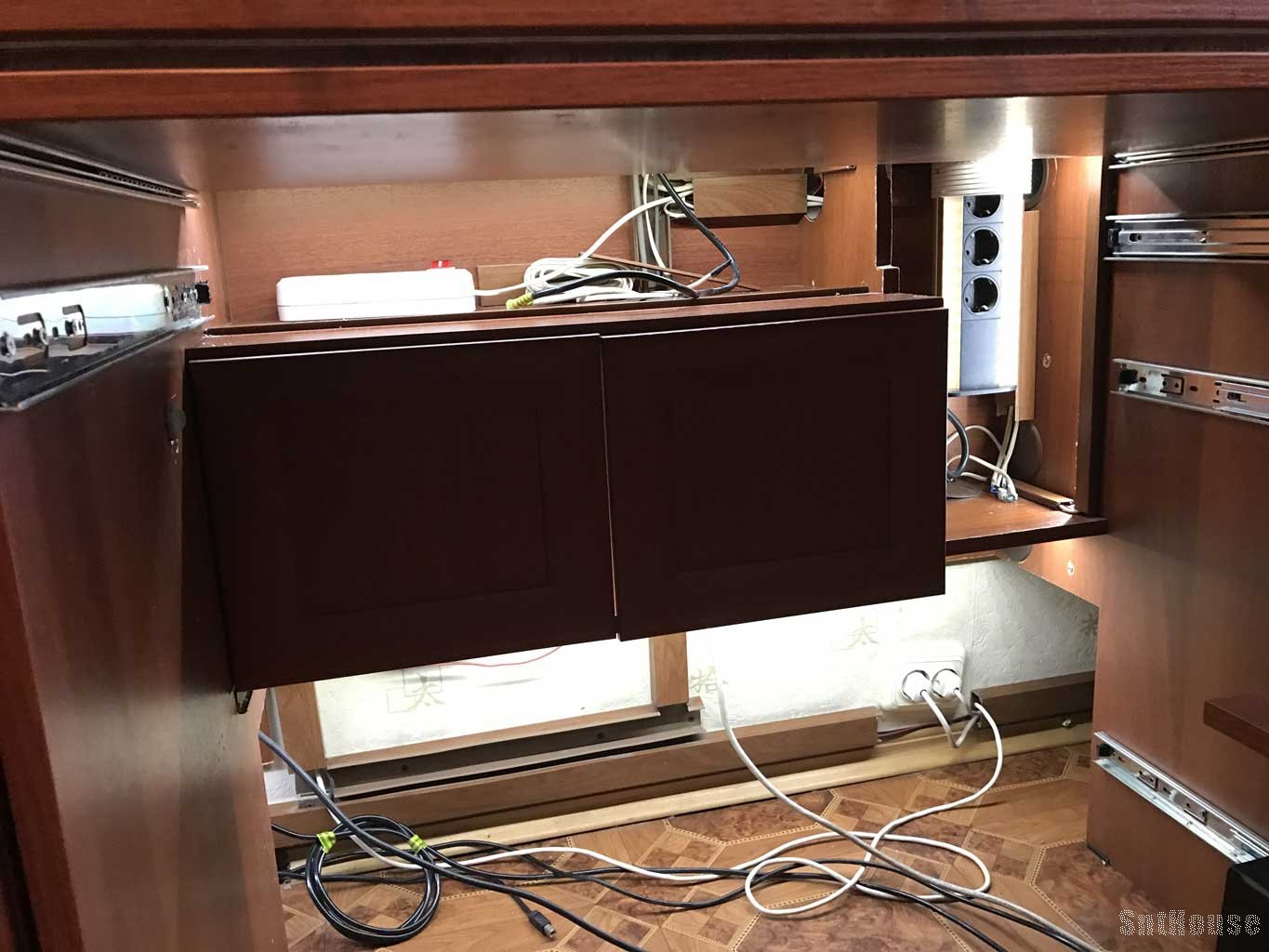

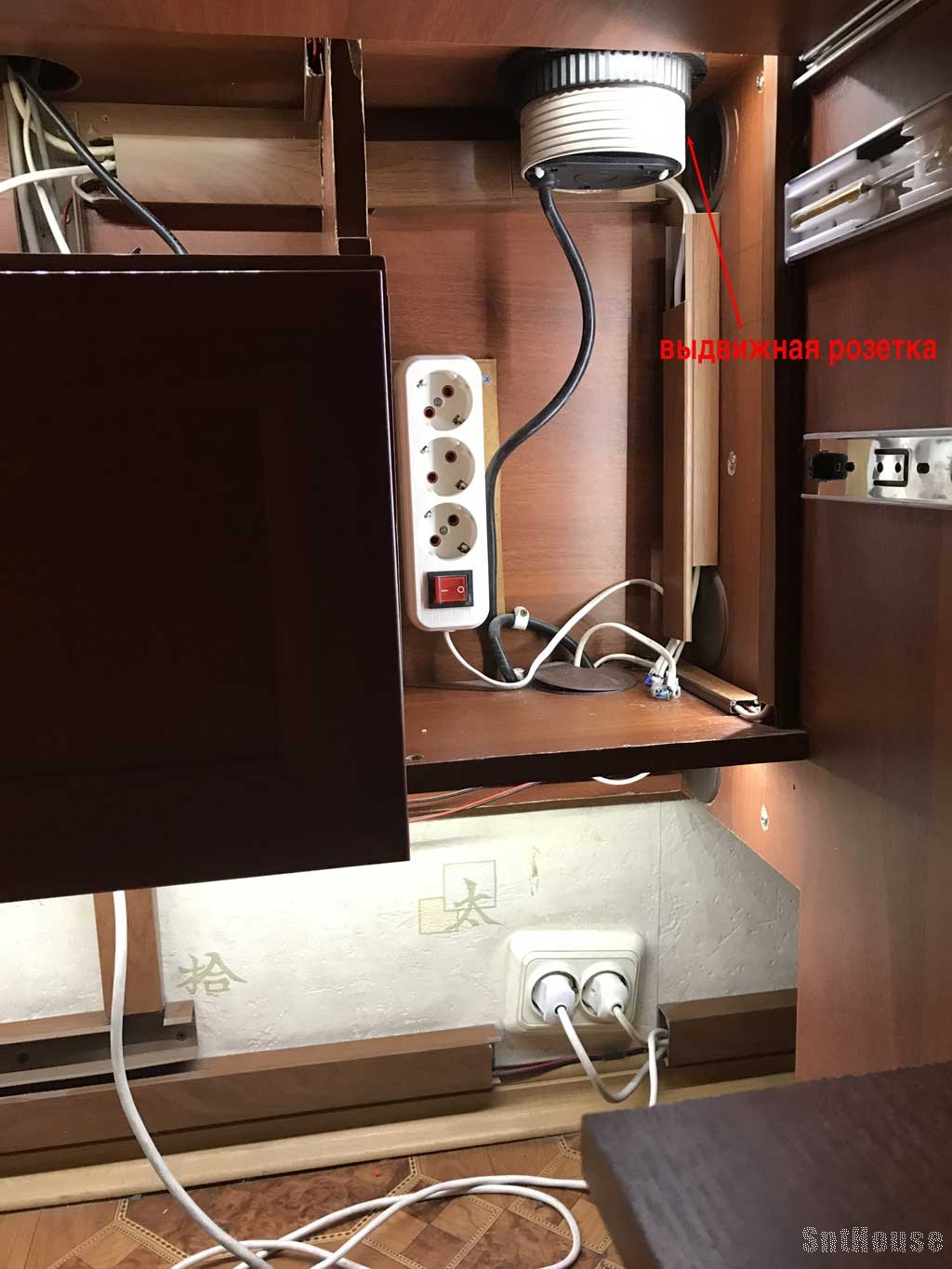

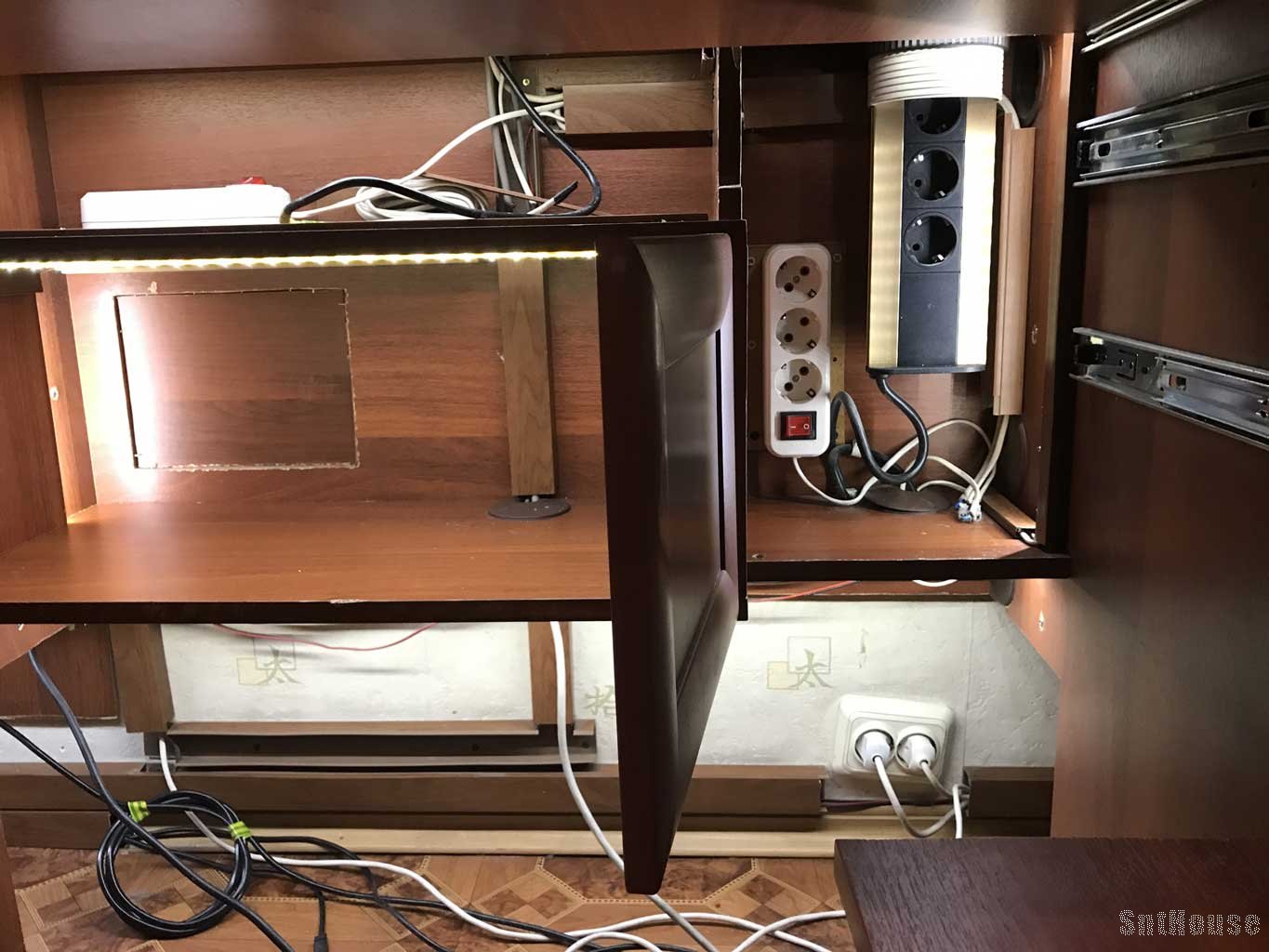

За столешницами под столом расположены небольшие полочки для размещения там электрики и небольшой шкафчик с дверцами для мелочей.
На полочке я также планировал использовать раздвигающиеся дверцы и это отображено на чертеже, однако оставил их открытыми.
Глубина - 285 мм.

Чертеж я начисто не перерисовывал, но думаю что проблем с исполнением своего варианта не возникнет.
Левая стенка П-образной арки составлена из двух листов ДСП 16мм на мебельные стяжки, поскольку цельного листа на 700мм я не нашел на тот момент.

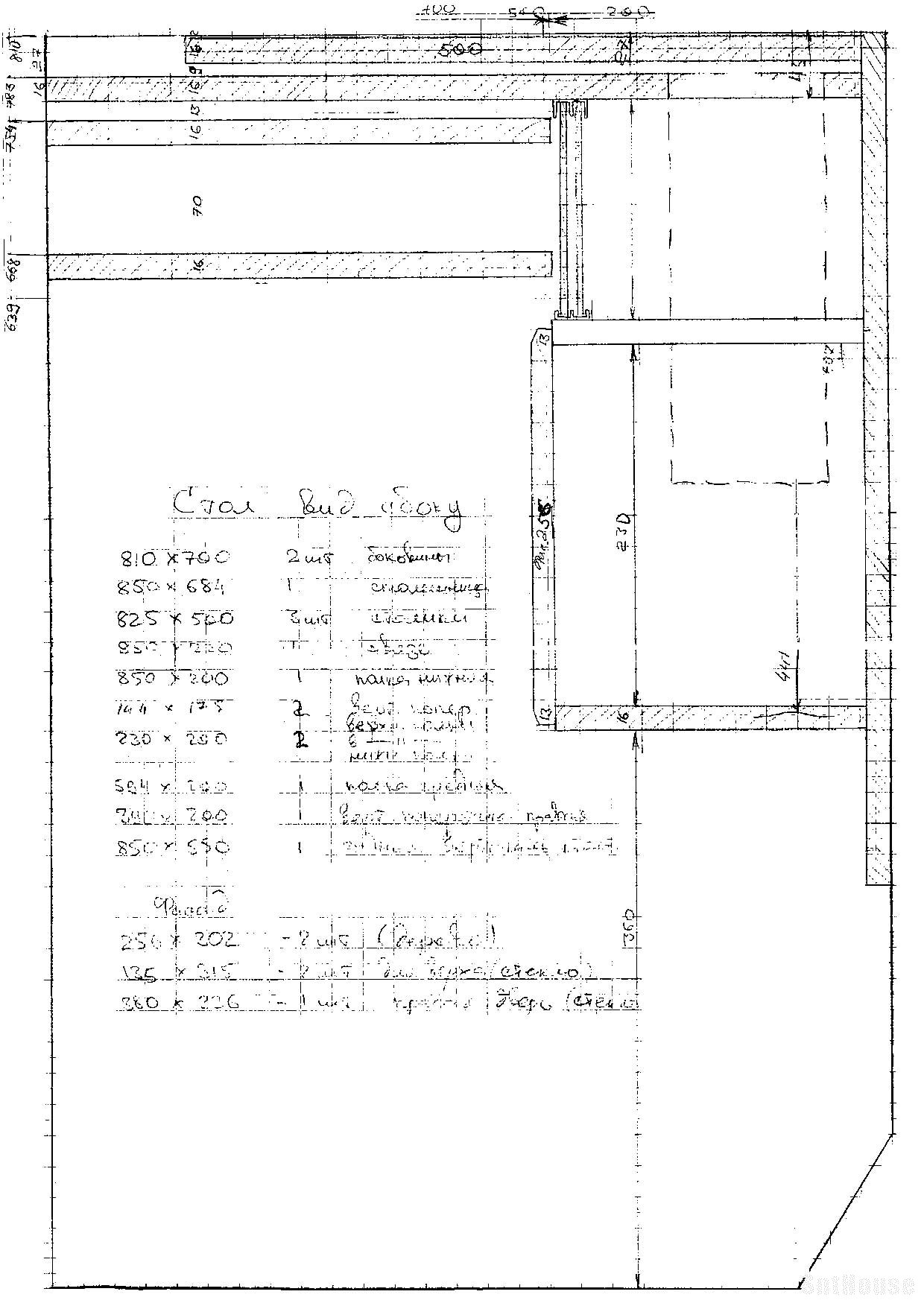

Вид сбоку

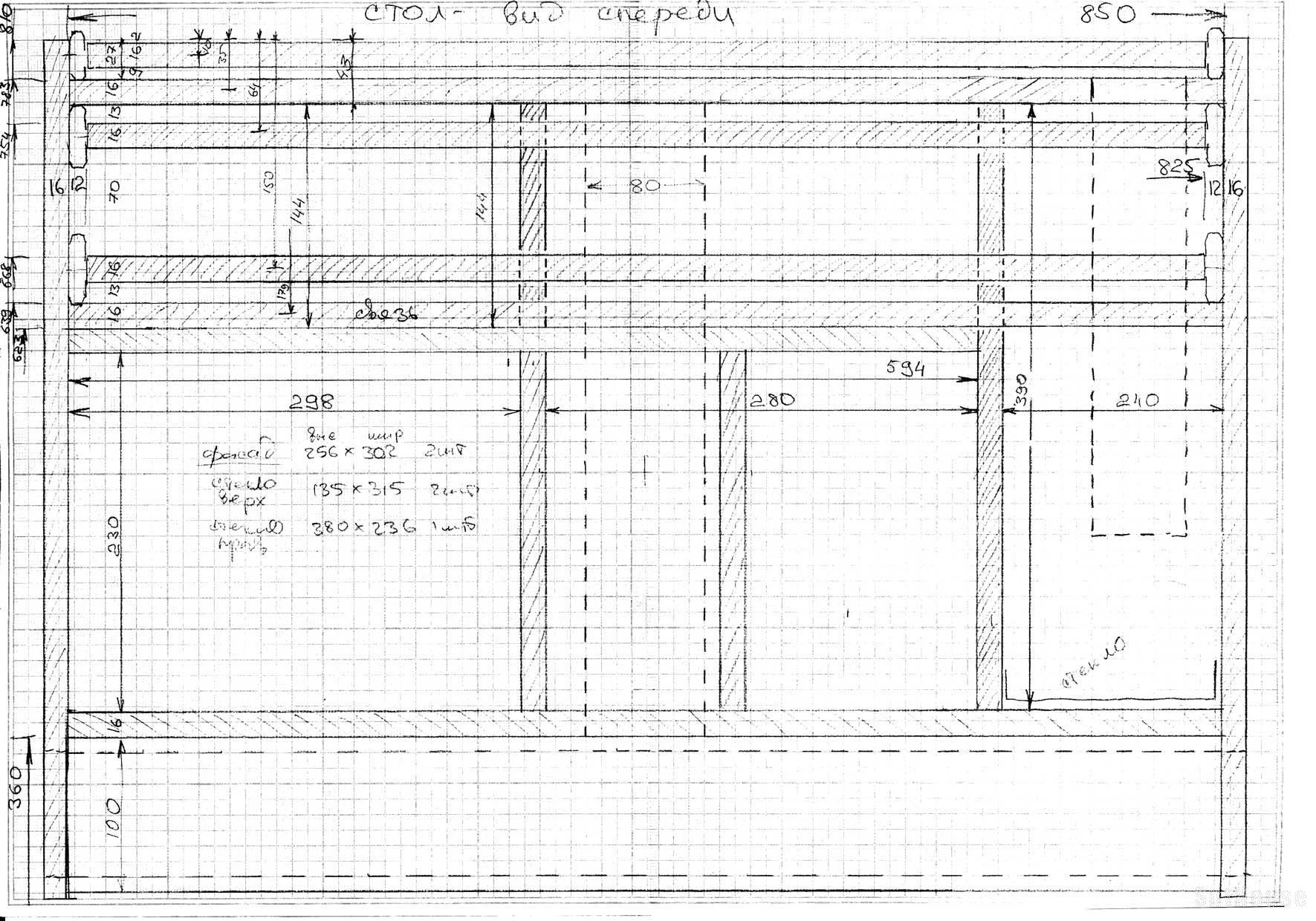

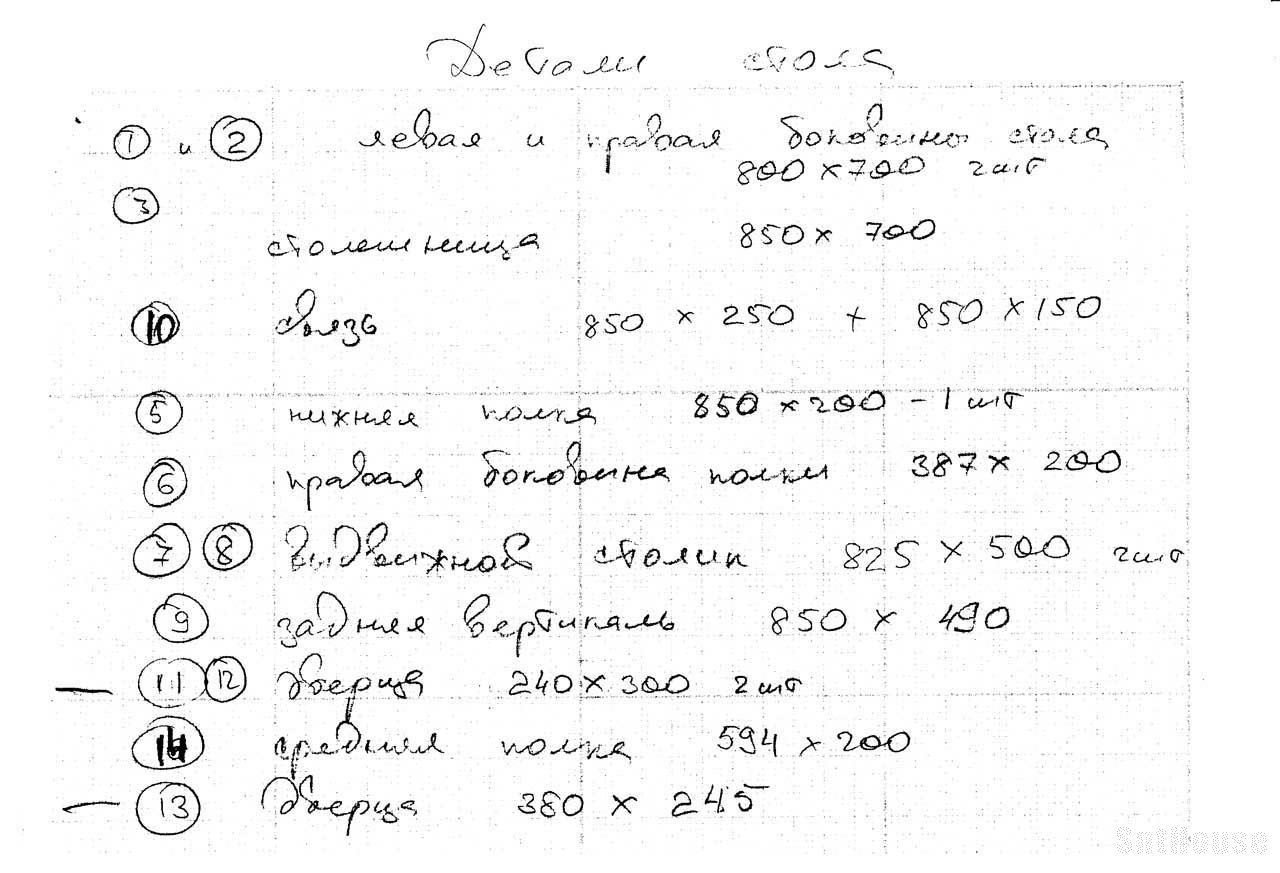

Слева - список деталей - Справа вид спереди на подстолье

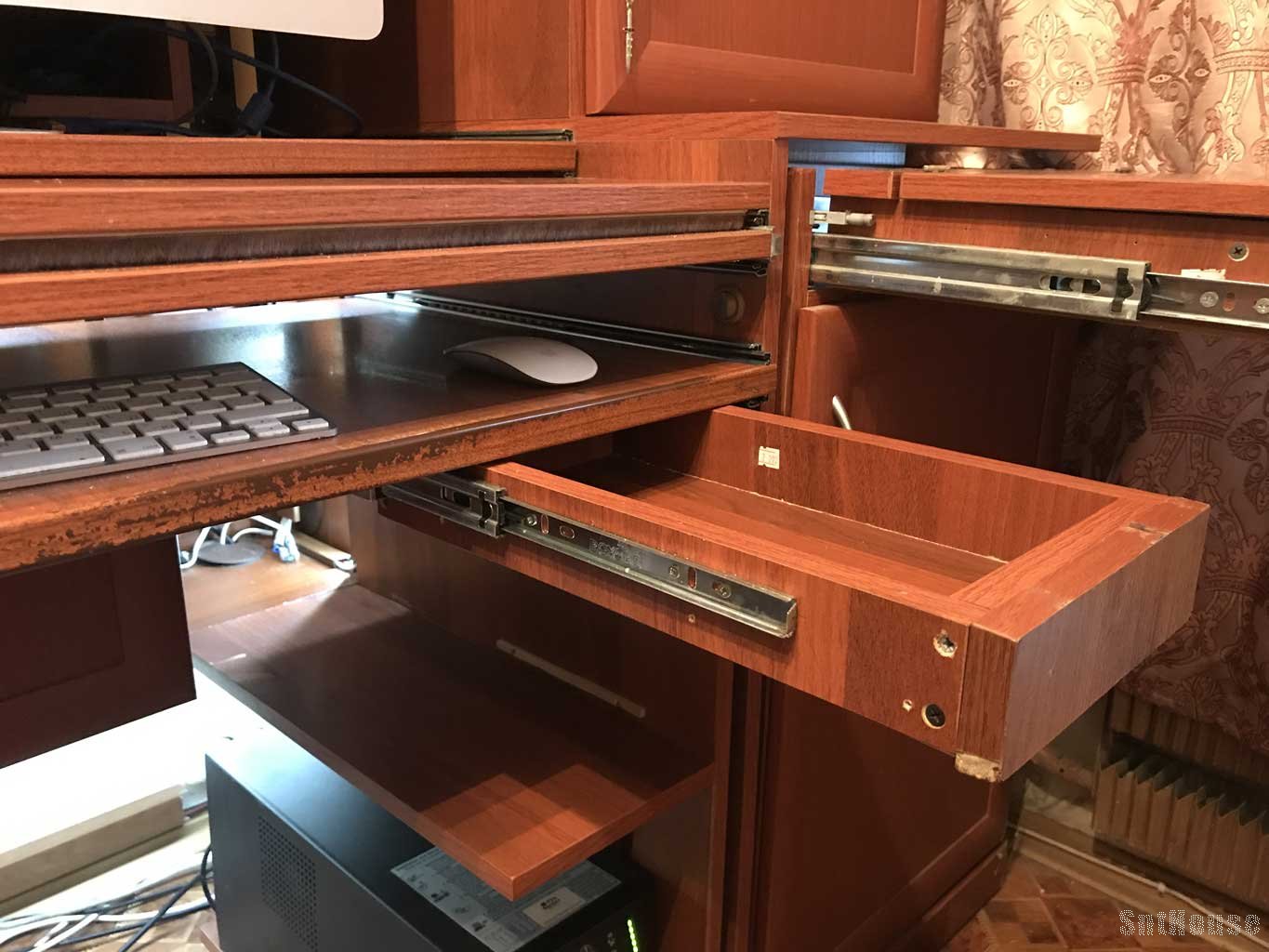

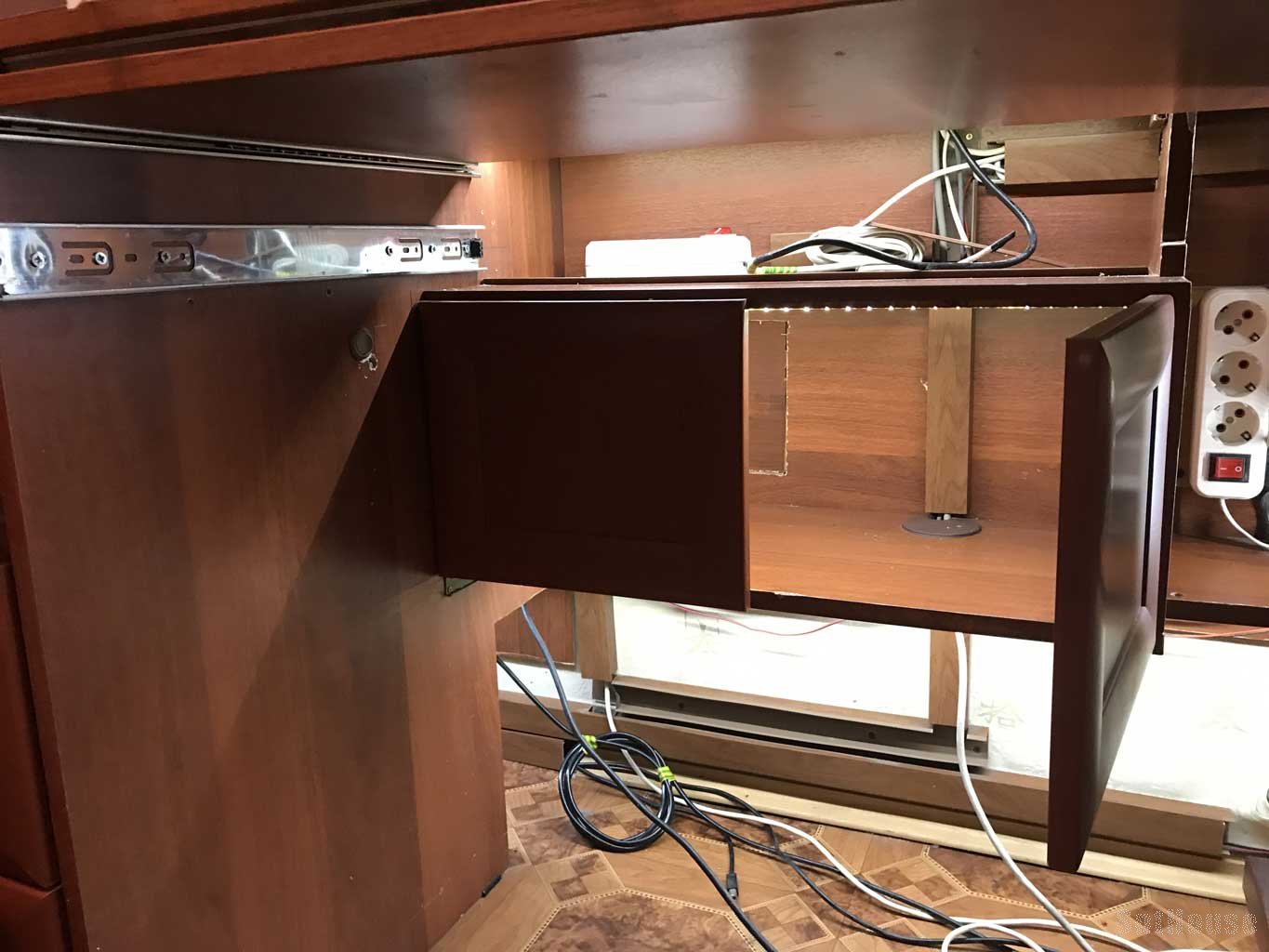

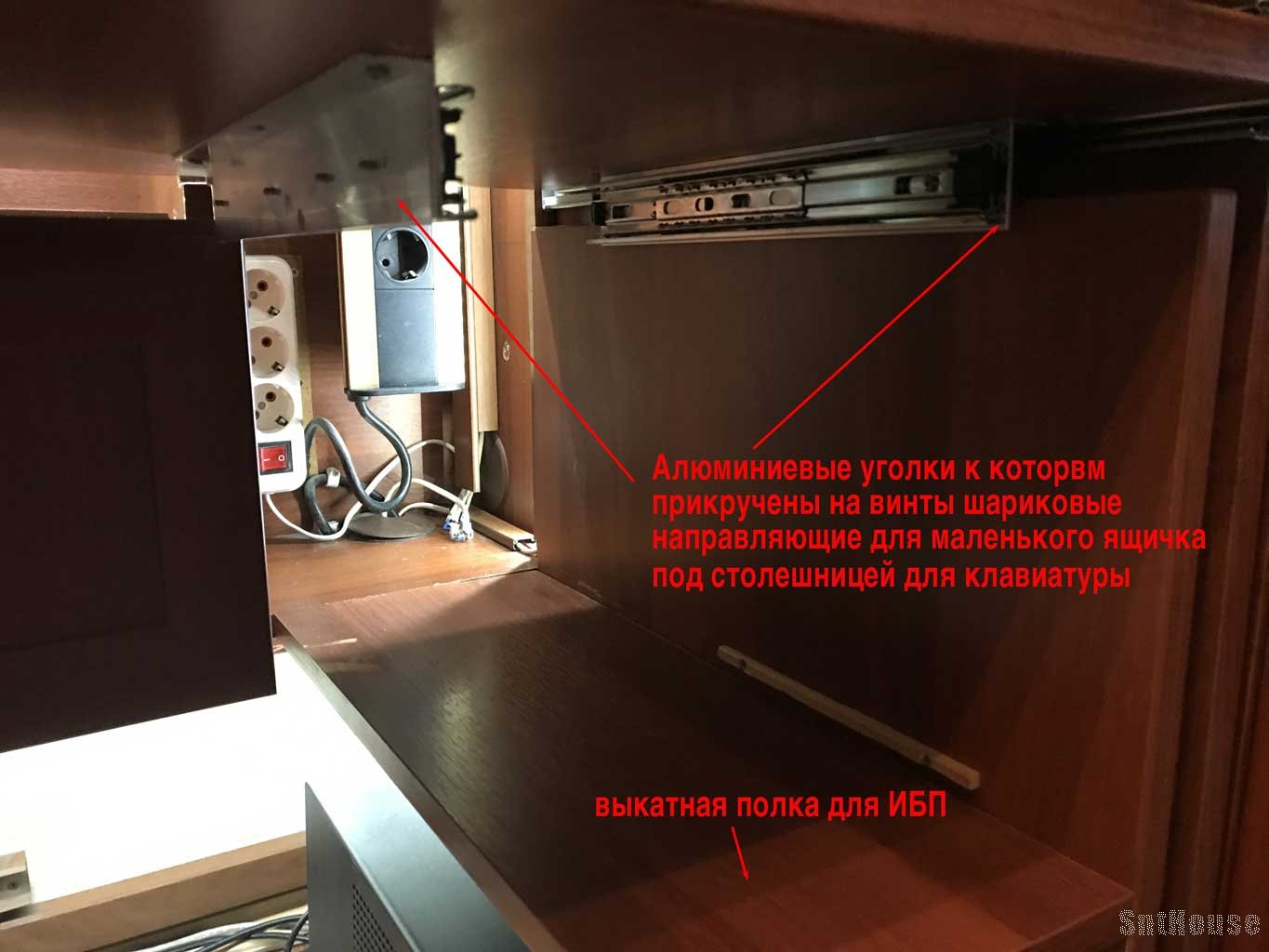

Справа виден дополнительный выдвижной ящичек для мелочей.

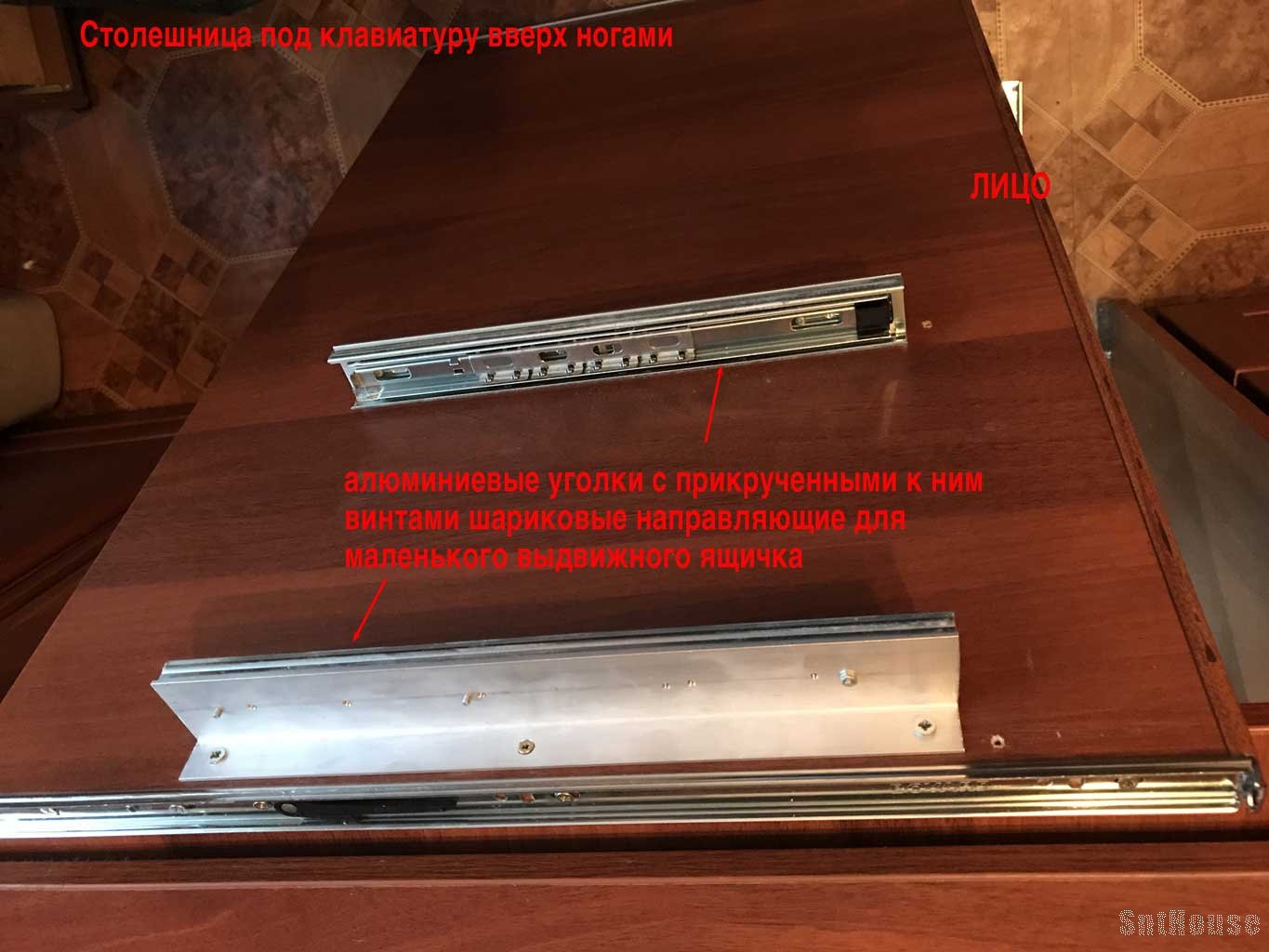

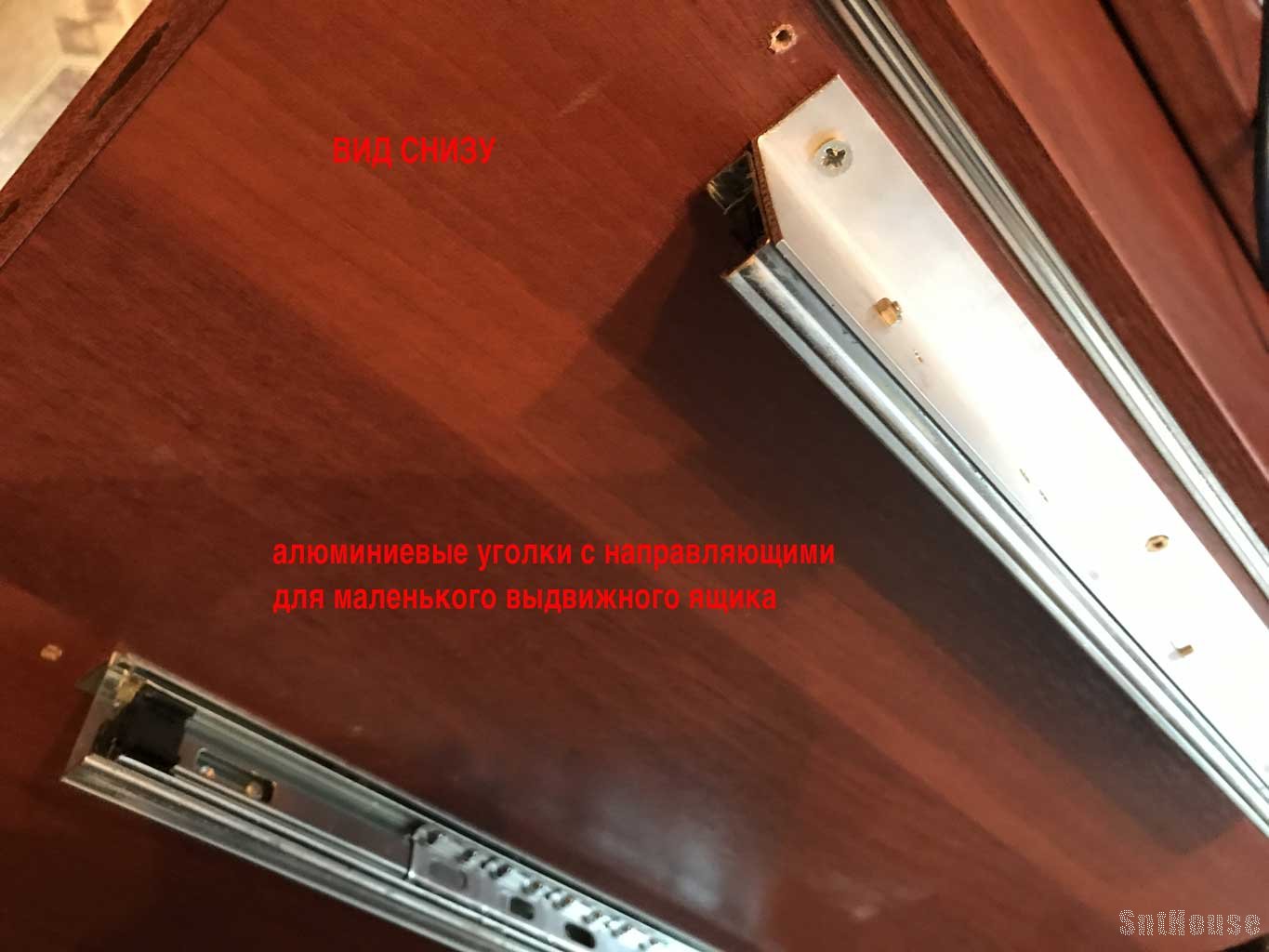

Для него шариковые направляющие прикручены к широким алюминиевых уголкам которые прикреплены снизу к выдвижной столешнице под клавиатуру.

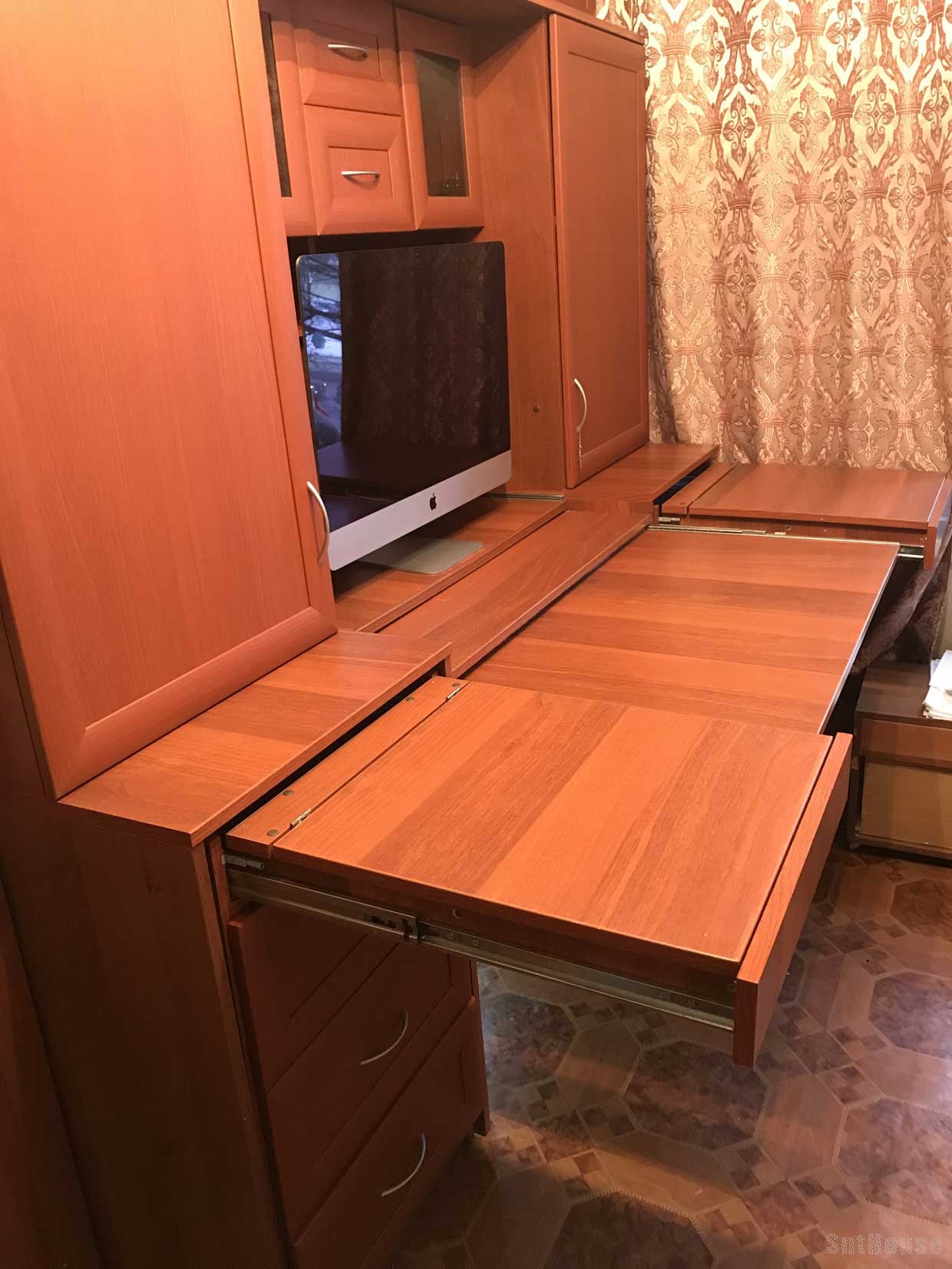

Вообще по размерам я старался сделать так, чтобы при выдвижении нижней столешницы она не мешала подлокотникам кресла.
