Ремонт газового паяльника с Али HS-1115K
Приобрел себе на Али газовый паяльник HS-1115K для всяких мелких работ в "поле" — припаять что / термо усадку посадить / пластик порезать…
Брал здесь — aliexpress.ru/item/1005001830638520.html
Обошелся мне на тот момент в 1900 руб.

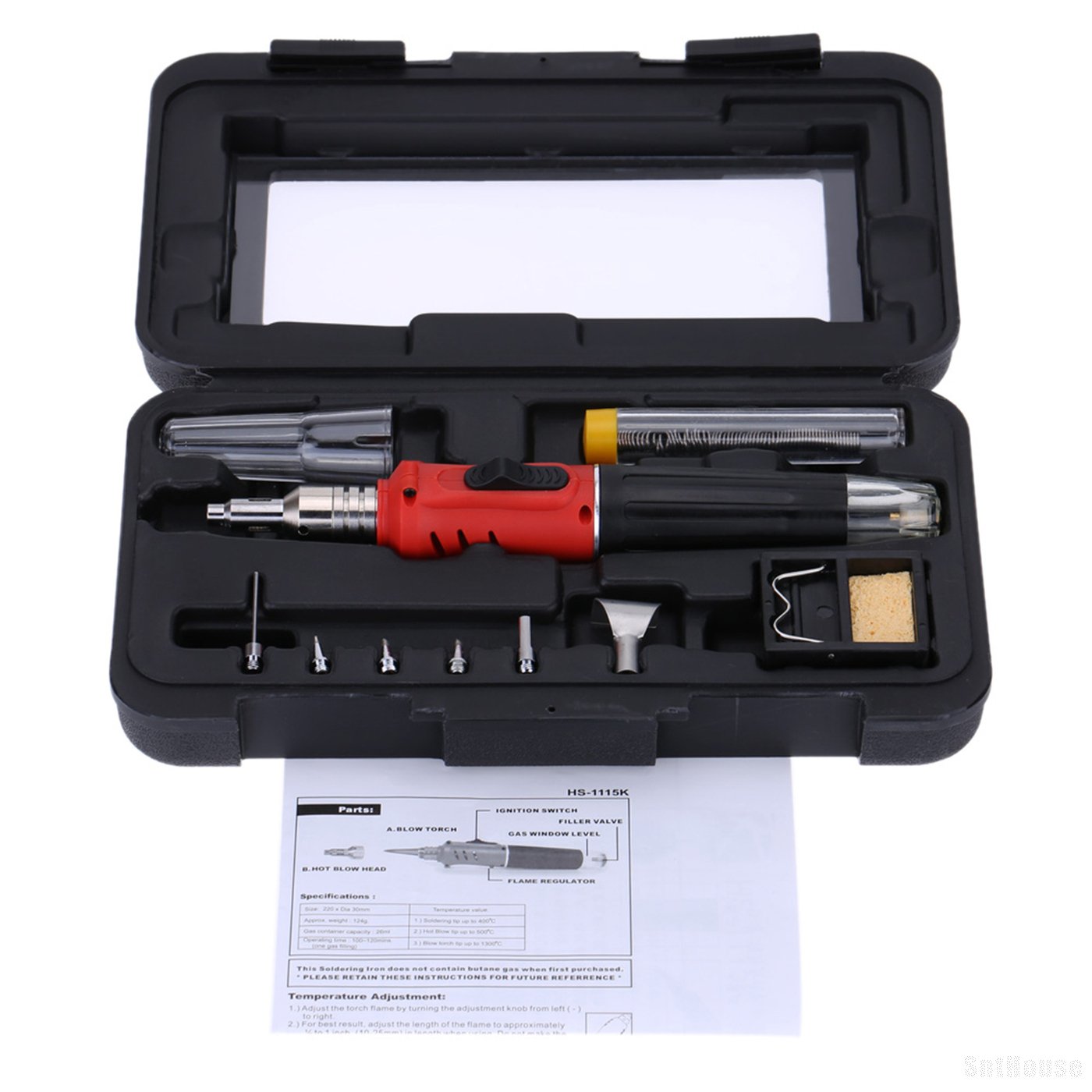

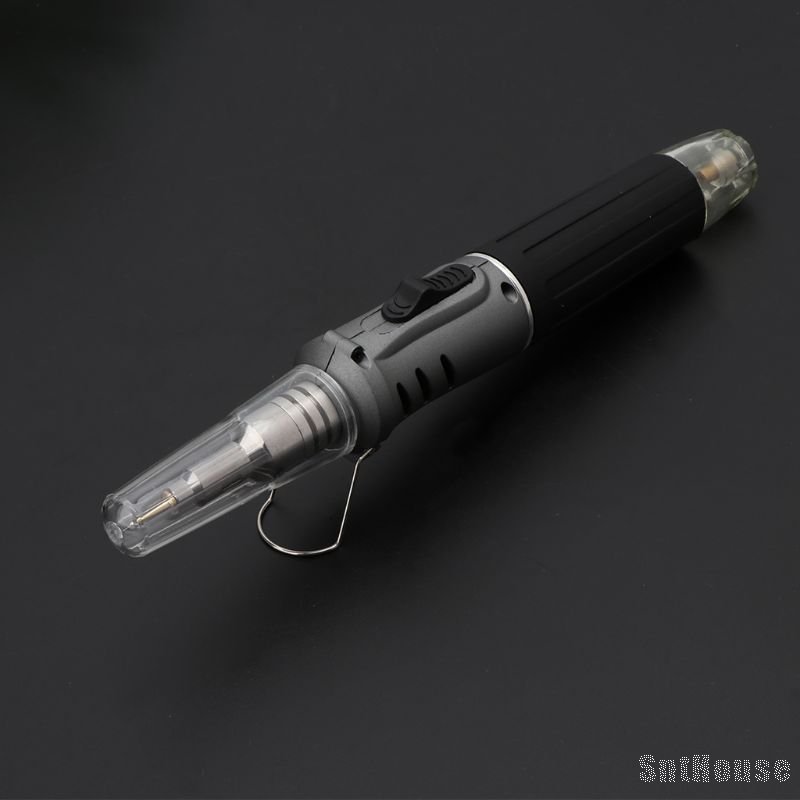

Общий вид. Цвета корпуса разные.
Заправляется обычным газом. Из плюсов — емкость для газа большая.

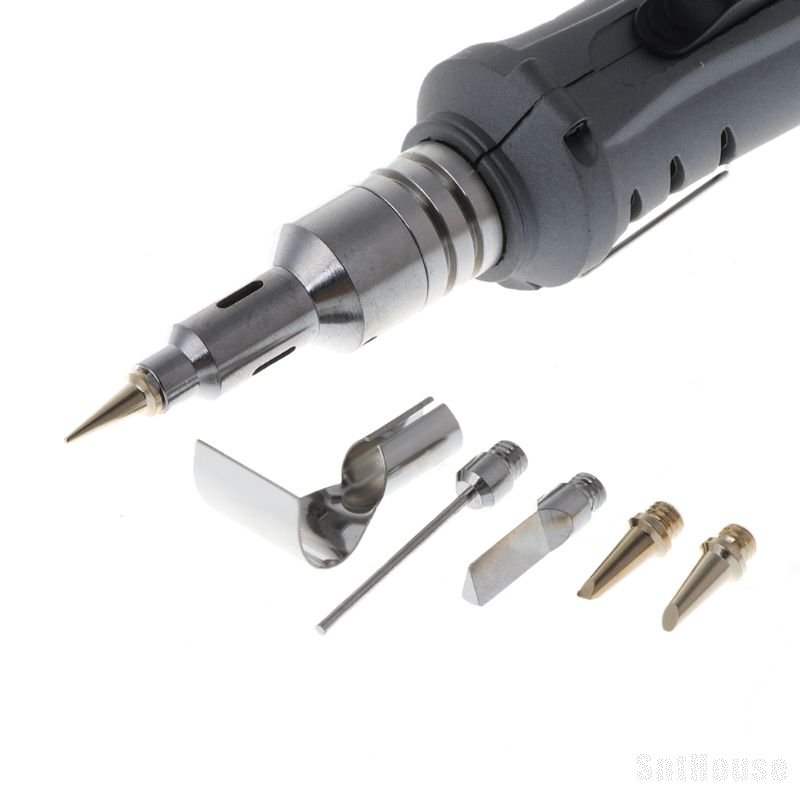

К нему идут разные прибамбасы: — для пайки — для термоусадки — для резки пластика
Ну и как обычно бывает — купил и положил на полку :)
А тут приспичило мне кое что сделать, я о нем и вспомнил.
Дай, думаю, поюзаю как раз!
Ан фигушки! Я его включаю, а он зараза не работает!
Включается на мгновение и вырубается.
На регулятор подачи газа не реагирует от слова вообще!
Решил его разобрать и посмотреть что там к чему.

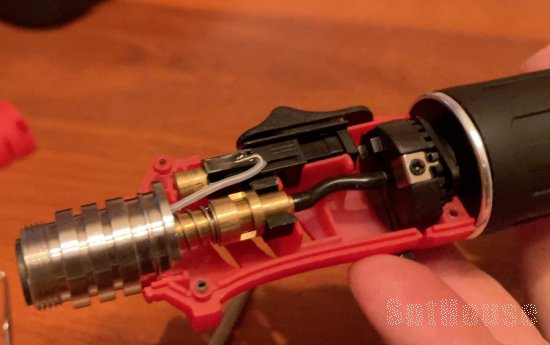

Открутил 4 винтика и с правой стороны увидел зубчатое колесо, а сверху к нему прикручен стопор в виде квадратика.
Справа видно зубчатое колесико и стопорная пластинка квадратная.
Открутил винтик и снял этот стопор. Повернул колесо зубчатое вправо и собрал обратно для проверки.
И все получилось! Все заработало как и должно было работать изначально.
Судя по всему на производстве калибровку либо не делают либо пропустили.
Может кому поможет…
По настройке:
1. Откручиваем 4 винтика
2. Снимаем пластиковую крышку;
3. Справа у зубчатого колесика видим маленькую квадратную стопорную пластину которая зафиксирована одним винтиком.
Его надо открутить и снять эту пластинку.
4. Для регулировки пламени надо повернуть зубчатое колесо вправо (сопло паяльника смотрит наверх, емкость с газом - вниз) чтобы увеличить подачу газа и, соответственно, силу пламени.
Чтобы наоборот уменьшить подачу газа/пламени - повернуть это колесико влево.
5. Собираем в обратной последовательности...
- фиксируем стопорную пластинку, закрываем крышку и прикручиваем обратно 4 винтика.
1. Откручиваем 4 винтика
2. Снимаем пластиковую крышку;
3. Справа у зубчатого колесика видим маленькую квадратную стопорную пластину которая зафиксирована одним винтиком.
Его надо открутить и снять эту пластинку.
4. Для регулировки пламени надо повернуть зубчатое колесо вправо (сопло паяльника смотрит наверх, емкость с газом - вниз) чтобы увеличить подачу газа и, соответственно, силу пламени.
Чтобы наоборот уменьшить подачу газа/пламени - повернуть это колесико влево.
5. Собираем в обратной последовательности...
- фиксируем стопорную пластинку, закрываем крышку и прикручиваем обратно 4 винтика.
