Подключение бойлера (водонагревателя) через реле времени ABB AT1-R
Например поздно ночью его можно выключать... или днем.
А можно (при наличии тепло аккумулятора) наоборот включать бойлер в ночные часы когда тариф на электроэнергию значительно меньше и автоматически выключать бойлер днем.
В любом случае схему по подключению бойлера можно выставить так, как вам угодно.
Я же пока приобрел реле времени от ABB AT1-R.
Покупал его в фирме ARKIT за 3334 руб (цены на декабрь 2015г)
Его вариант без аккумулятора внутри AT1 стоит 3047 руб.
Батарейка внутри этого электромеханического суточного реле времени позволяет ему работать в автономном режиме в течении 200 часов.
Линия питающая бойлер будет идти от щитка в топочной непосредственно на бойлер.
Данное реле времени имеет один контакт на замыкание и может коммутировать активную нагрузку (типа бойлера, нагревателя) до 16А.
Во предварительная схема которая будет использоваться в моем электрощите:
А вот схема подключения самого реле времени AT1-R

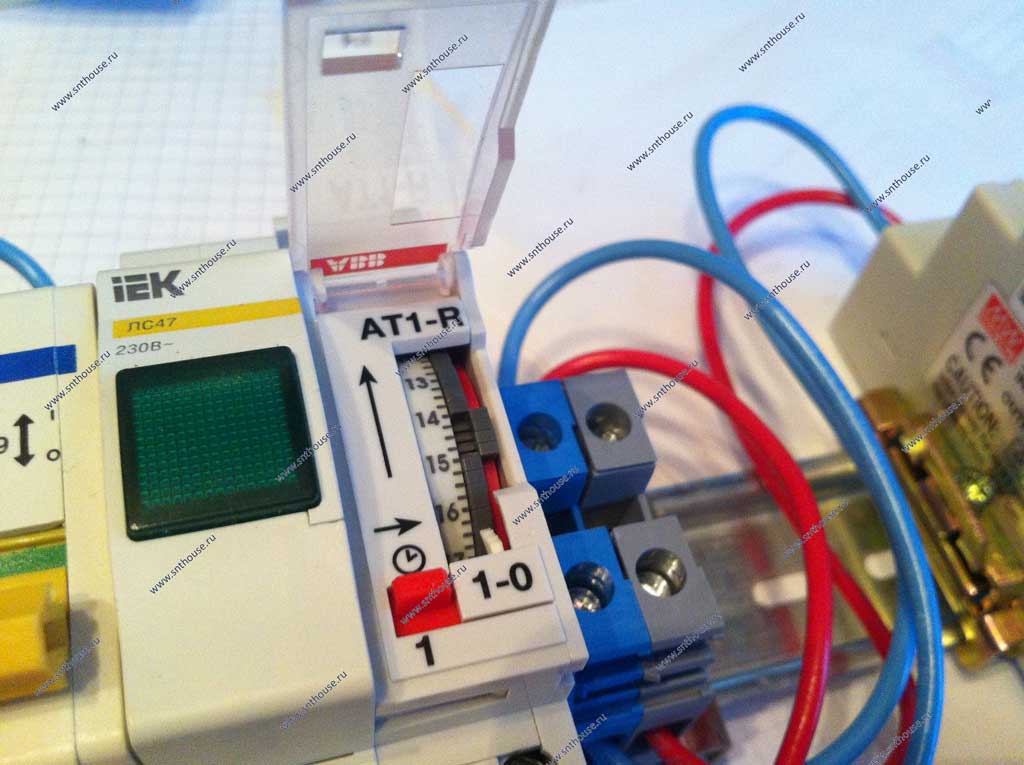

Само реле времени AT1-R имеет шкалу с указанием значений часов.
Между значениями часов имеется ЧЕТЫРЕ риски - это означает, что промежутки между часами можно выставлять кратно 15 минутам: 15 минут, 30 минут, 45 минут
Изначально при подаче напряжения на реле времени нагрузка, которая к нему подключается будет находиться во ВКЛЮЧЕННОМ состоянии!
Это значит, что с использованием рычажков устанавливающих время мы будем устанавливать то время, в которое будет происходить ОТКЛЮЧЕНИЕ нагрузки!
Красный рычажковый переключатель возле шкалы времени позволяет принудительно ВКЛЮЧИТЬ нагрузку. Для этого надо передвинуть рычажок в положение 1.

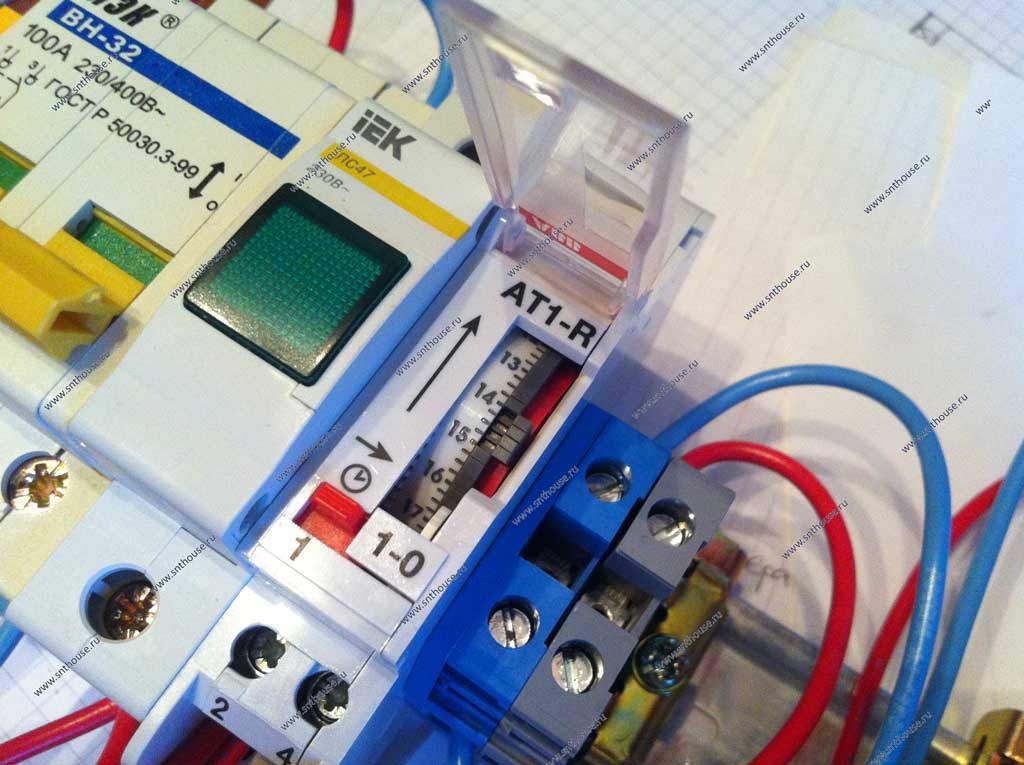

На фотографии ниже видно, что мы установили ОТКЛЮЧЕНИЕ нагрузки в период с 14.00 до 15.00
После того, как вы установите нужные вам периоды включения и выключения нагрузки надо установить реле времени AT1-R согласно текущему времени.
Лучше всего это сделать конечно же в какой нибудь кратный час. Например в 14.00 или 15.00 и т.п. или кратное 15-ти минутам: 16.15 или 17.45 мин...
Для этого крутите барабанчик на реле времени до того момента, когда показания текущего времени и показания этого времени на барабане на реле не совпадут в районе острия белого клювика на реле. Этот клювик виден в нижней части окошка реле времени возле надписи 1-0

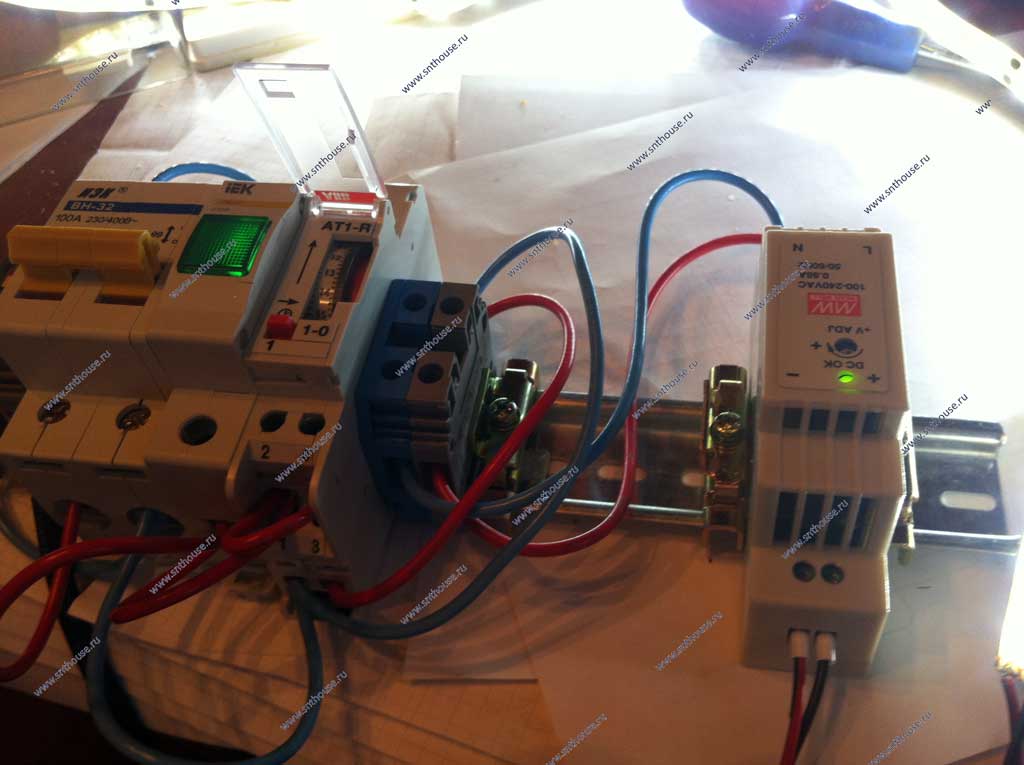

Для тестирования реле я собрал небольшую схему:
- Питание 220 вольт приходит на клеммный блок M6/8
- далее оно приходит на рубильник (просто для включения питания) к которому подключена индикаторная лампочка сигнализирующая нам о том, что питание мы включили

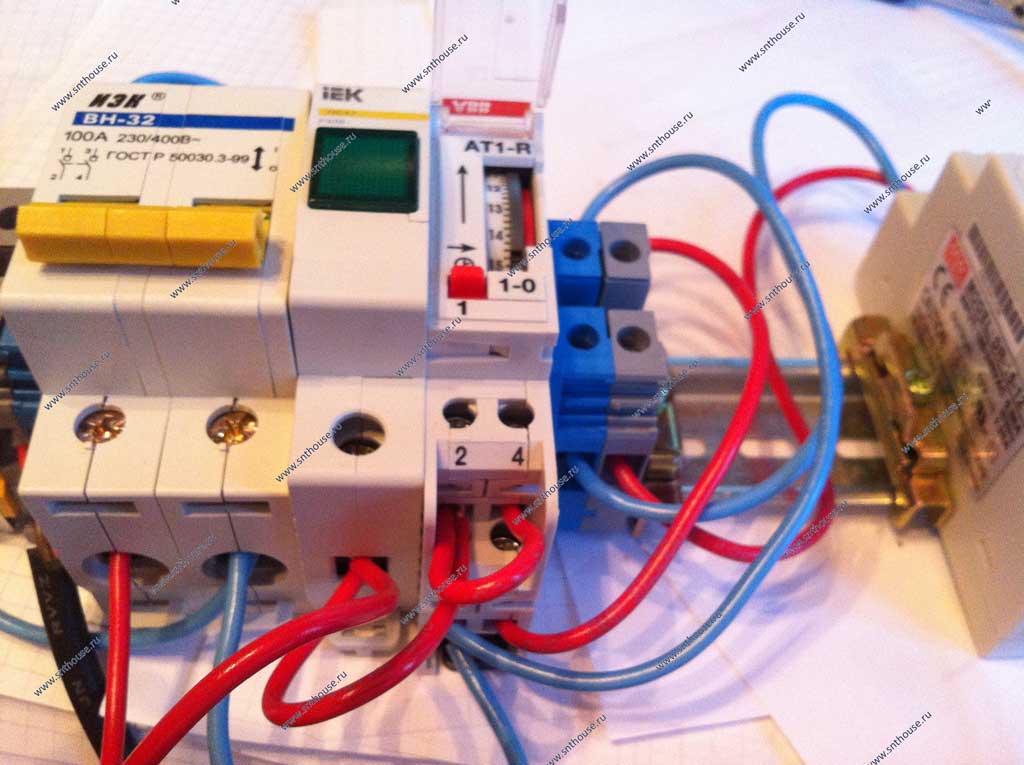

- далее питание идет на реле времени AT1-R на контакты 1 и 2 (контакты 2 и 4 соединяем перемычкой)
- с реле времени (с контактов 1 и 3) выводим провода на второй клеммный блок с которого
- подводим напряжение на миниатюрный блок питания Mean Well 15-12 который выдает нам постоянное напряжение 12в (до 15 ватт нагрузки)
- к выходу блока питания подключаем светодиодную ленту.
Блок питания на дин рейку и светодиодную ленту я просто использовал для проверки работоспособности реле времени.

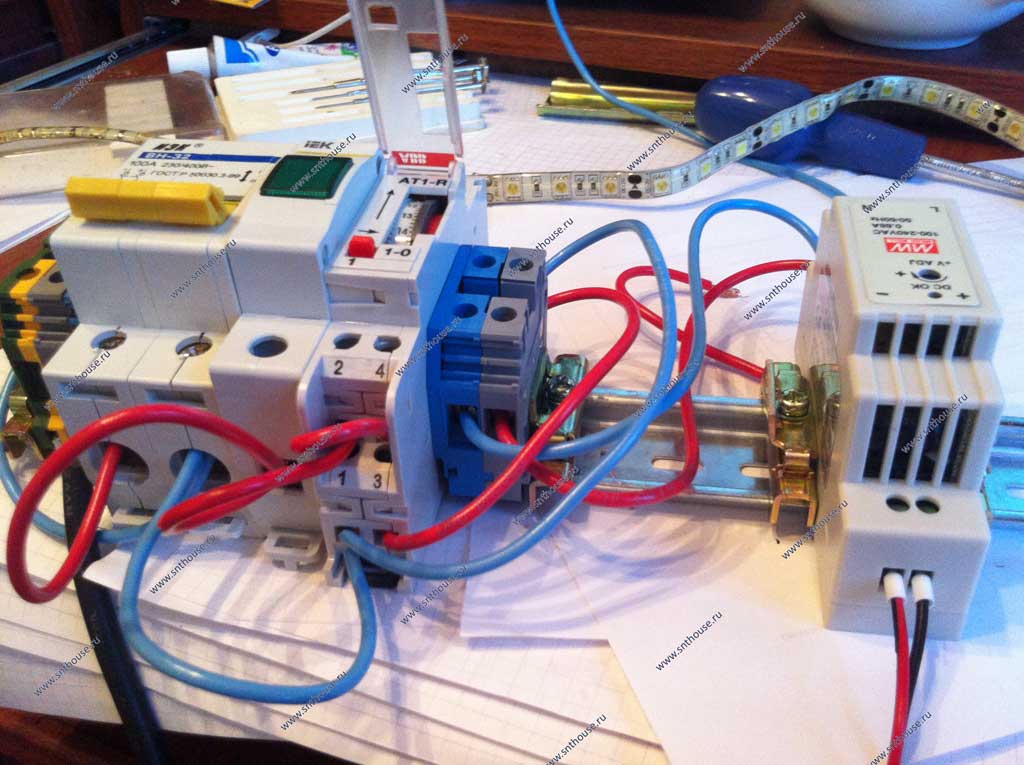

Ниже можно посмотреть как это выглядит на фото...

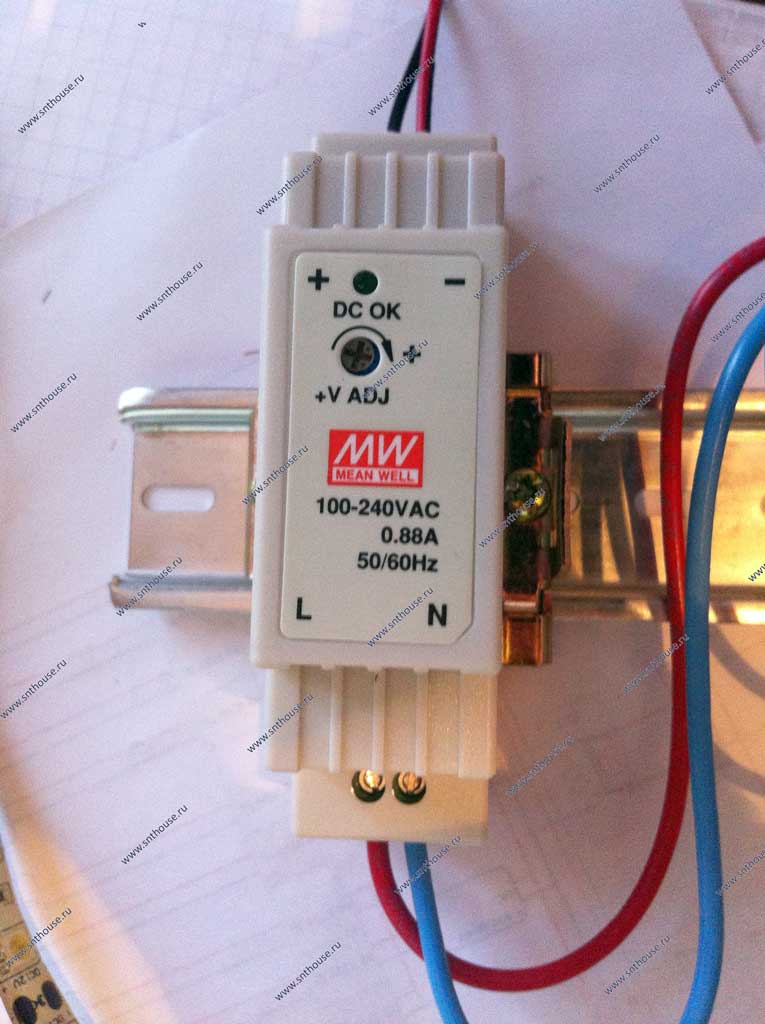

Блок питания:
Реле сработало и включило светодиодную ленту:
Вот небольшое видео.
Для тестирования я установил время срабатывания на 14.30
На видео видно как сработало реле времени.
Принудительное включение реле времени:
Добавляем индикаторную лампочку сигнализирующую о включении реле времени.
Я использовал лампочку от ABB которая и светит ярко и занимает всего полмодуля на дин рейке.
Ниже на видео еще раз можно посмотреть работу реле времени с индикаторной лампочкой и принудителльное включение реле времени.
Есть еще хорошая статья относительного данного реле времени на сайте http://cs-cs.net
